前言

本文仅为学习笔记记录，内容多存在不严谨、不准确之处，请慎重参考

实验目的

本次学习是为了实现使用树莓派连接PCF8591实现温度、光照强度的获取

实验器材及环境

笔记本电脑一台（Windows系统）;
VNC远程登陆软件;
树莓派4b（需要安装smbus库）;
PCF8591模块一个;
杜邦线若干.

实验原理

根据PCF8591 HW-011模块的规格说明，其自带的光敏传感器为GL5528型光敏电阻器。根据GL5528光敏电阻器的规格说明，其灵敏度约为0.6 V/(lx)，最大光照强度检测范围为100,000流明。因此，PCF8591 HW-011模块自带的GL5528型光敏电阻器可以检测比较强的光照强度，最大检测范围为100,000流明。
PCF8591 HW-011模块自带的热敏传感器是一个10KΩ的NTC热敏电阻，用于检测温度。根据热敏电阻的规格说明，其温度检测范围一般为-50℃至+150℃，且检测精度和灵敏度会随着温度的变化而变化。因此，PCF8591 HW-011模块自带的热敏传感器最大能检测的温度范围为-50℃至+150℃
核心方法1，给定要读取的地址（address）并给定通道号（channel）
bus.write_byte(address, channel)
核心方法2，读取地址（address）所送的数据（0~255）
bus.read_byte(address)

实验过程

硬件连接
首先将PCF8591的SDA、SCL接口分别对应接到树莓派接口上，然后将VCC接到树莓派的3.3V或者5V输出，END随意接到树莓派的0V上即可.将模块上的J4 、J5：接上短路帽，即为选择热敏电阻与光敏电阻接入电路；
库的安装
通过VNC或者ssh登陆树莓派后在终端输入以下代码：
```
pip install smbus
```

代码实现：

import smbus2
import time
# PCF8591模块地址
address = 0x48

# 传感器通道
temp_channel = 0
light_channel = 1

def read_sensor(channel):
    with smbus2.SMBus(1) as bus:
        # 向PCF8591模块写入要读取的通道
        bus.write_byte(address, channel)

        # 等待转换完成
        time.sleep(0.5)

        # 读取转换结果
        value = bus.read_byte(address)

        return value

while True:
    # 读取温度传感器数值
    temp_value = read_sensor(temp_channel)
    # 转换成摄氏度
    # temperature = (1 - temp_value / 255)*200 - 50
    temperature = temp_value - 205

    # 读取光敏传感器数值
    light_value = read_sensor(light_channel)
    # 转换成流明
    # light_value = (1-light_value / 255.0)*100000
    light_value = (1-light_value / 255.0)*1000

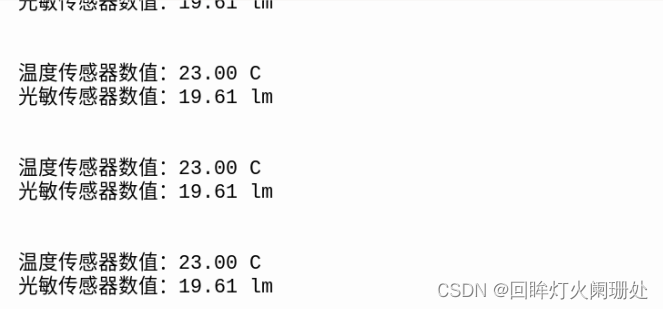

    print("温度传感器数值：{:.2f} C".format(temperature))
    print("光敏传感器数值：{:.2f} lm".format(light_value))
    print("\n")
