一，基本思路

首先基于HAL库进行中间层的构建，用于沟通底层和顶层。

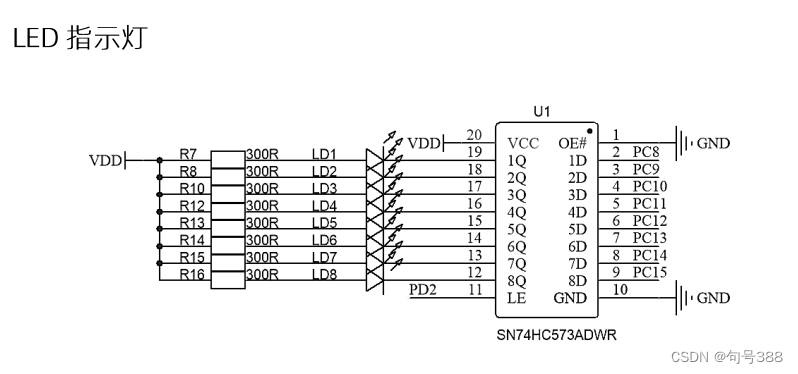

二，点灯电路

 电路分析：里面用到了一个573锁存芯片，来实现PC口的分时复用功能。PD2高电平导通，低电平锁存。灯是共阳极连接的，所以说是低电平点亮。

三，有关GPIO的输入和输出

1.输入

浮空输入：什么信号不确定，就像飘在空中。（一般外部会配置上拉和下拉电阻）

上拉输入：在浮空的基础上在内部加一个上拉电阻

下拉输入：与上拉相反

模拟输入：此时还允许输出

2.输出

开漏输出：mos管的漏极开路(输出是不确定和零）

推挽输出：输出可零可一

开漏复用输出

推挽复用输出

四.点灯基本程序块
