ZVS电路仿真

前言

网上找了各种multisimZVS的仿真文章，没找到什么靠谱的，唯一找到的还是错误的multisim仿真，于是整理网上资料整出了zvs multisim仿真电路图

一、ZVS是什么？
零电压开关(Zero Voltage Switch)，即开关管关断时，开关管导通时，其两端的电压已经为0。这样开关管的开关损耗可以降到最低。我们平时使用的电磁炉和LLC电源都是这种谐振电源，普通的充电器等都是硬开关的，比这种谐振电源损耗要大些，所以ZVS可以做到很高效率，例如电磁炉，当我们把功率调到比较大时，为持续加热；当功率调的较小时，就开始断断续续加热，因为那个时候已经不能达到谐振状态了。像我们普通充电器那种硬开关的电源，不管空载和满载都是持续震荡的。但是零电压开关也有一个缺点，就是其调节范围一般都比较窄。

二、仿真图片

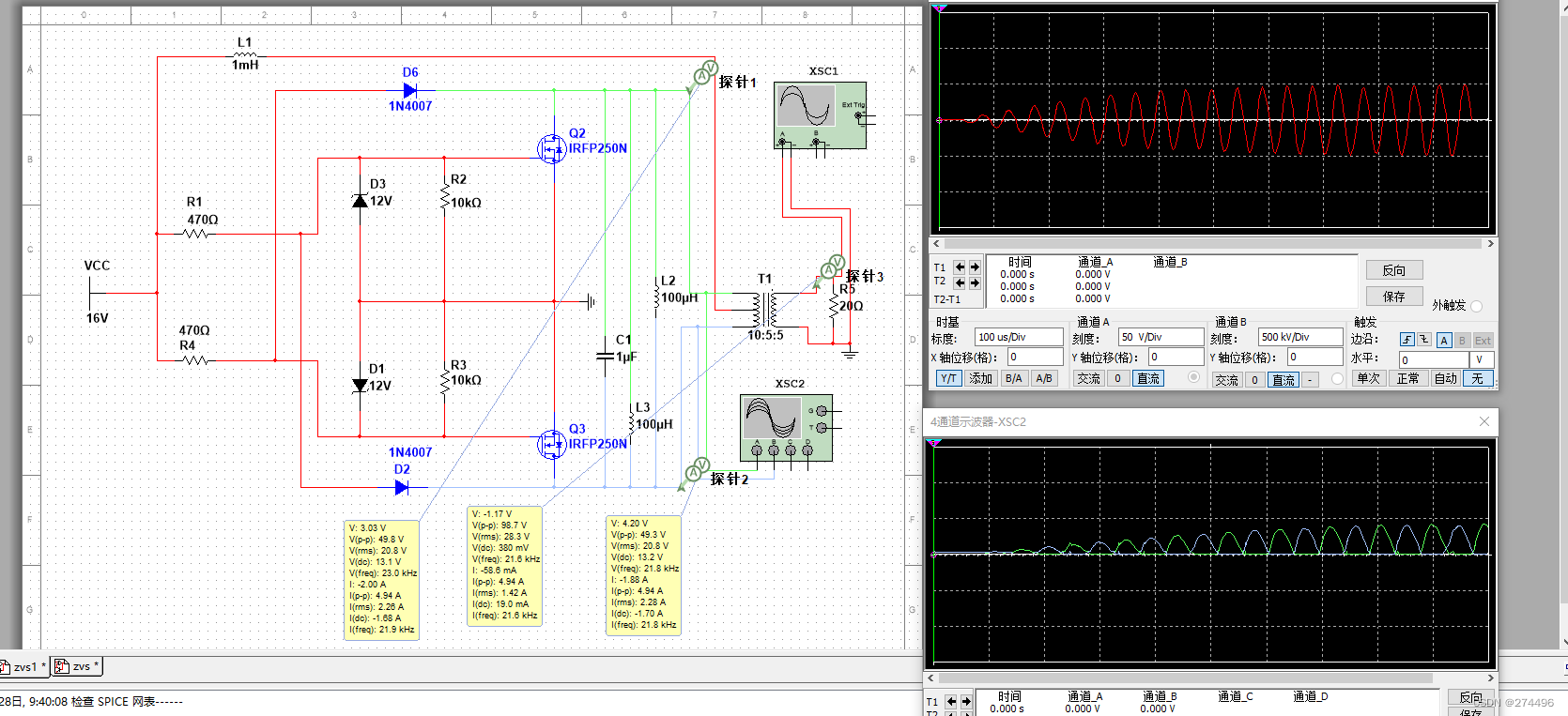

multisim14.3
