在Labview如何使用NI OCR Training进行字符训练？

前言

1.什么是NI OCR Training？

答：光学字符识别OCR（Optical  Charater Recognition)，是指机器可以自动从图像中识别文本字符的过程，是目标分类的一种应用，它包括训练和分类的过程，可用于对被测件的识别和分类。

2.我一般喜欢将OCR Training.exe放在桌面。那么如何将该OCR Training的快捷方式放在桌面呢？

答：找到安装Labview18的文件位置，在文件中找到Vision—Utility—OCR Training Interface—OCR Training.exe直接拖到桌面即可。

进入正题

训练字符1

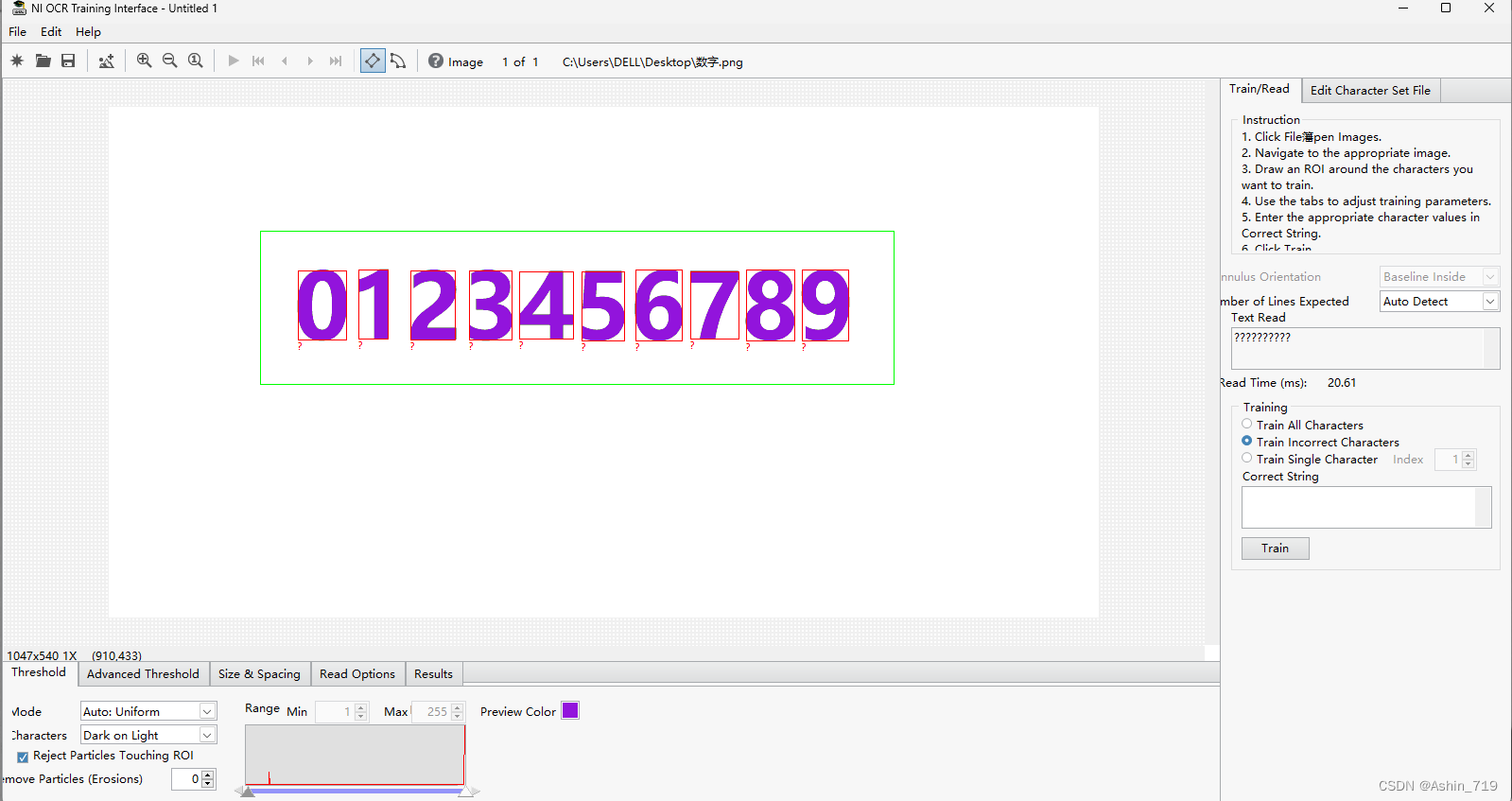

①将经过视觉助手处理过的图片导入到 NI OCR Training 中，用鼠标框住所有的数字，点击右侧的“Train Incorrect Character”。

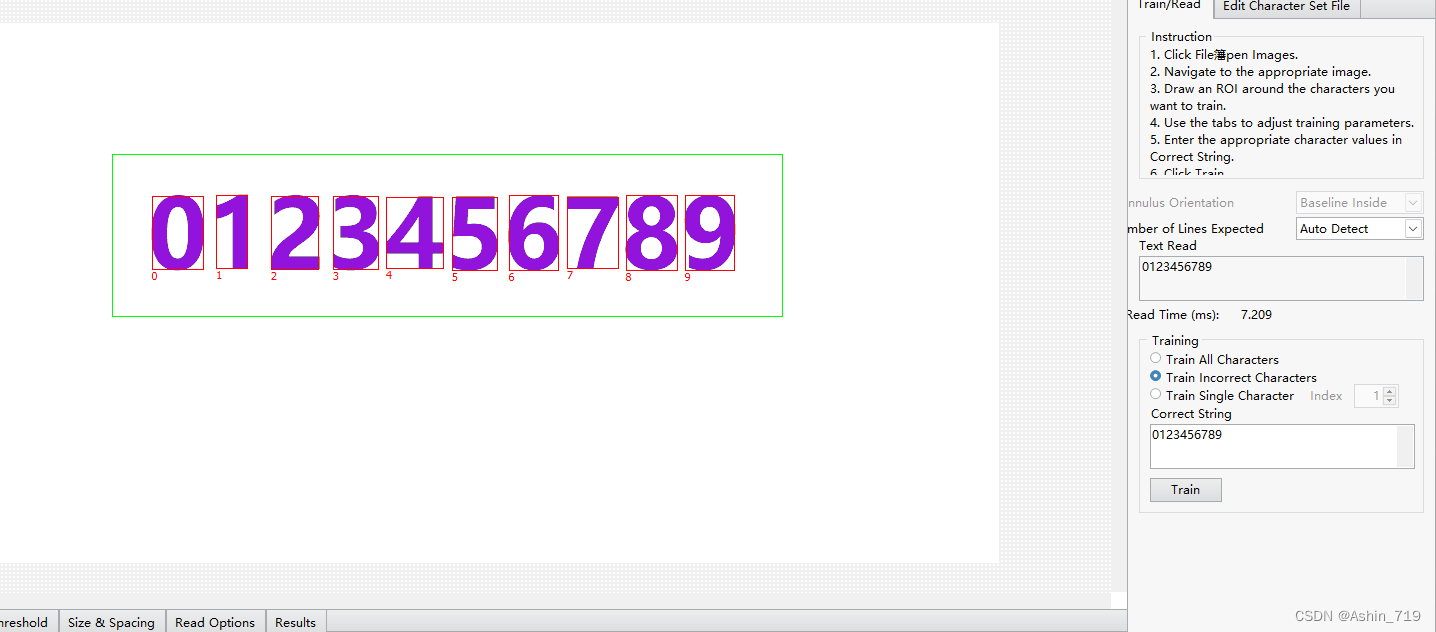

②紧接着开始进行训练字符，在“Correct String”中输入导入图片上的数字后，点击“Train”，“Text Read”中就会出现对应的数字。

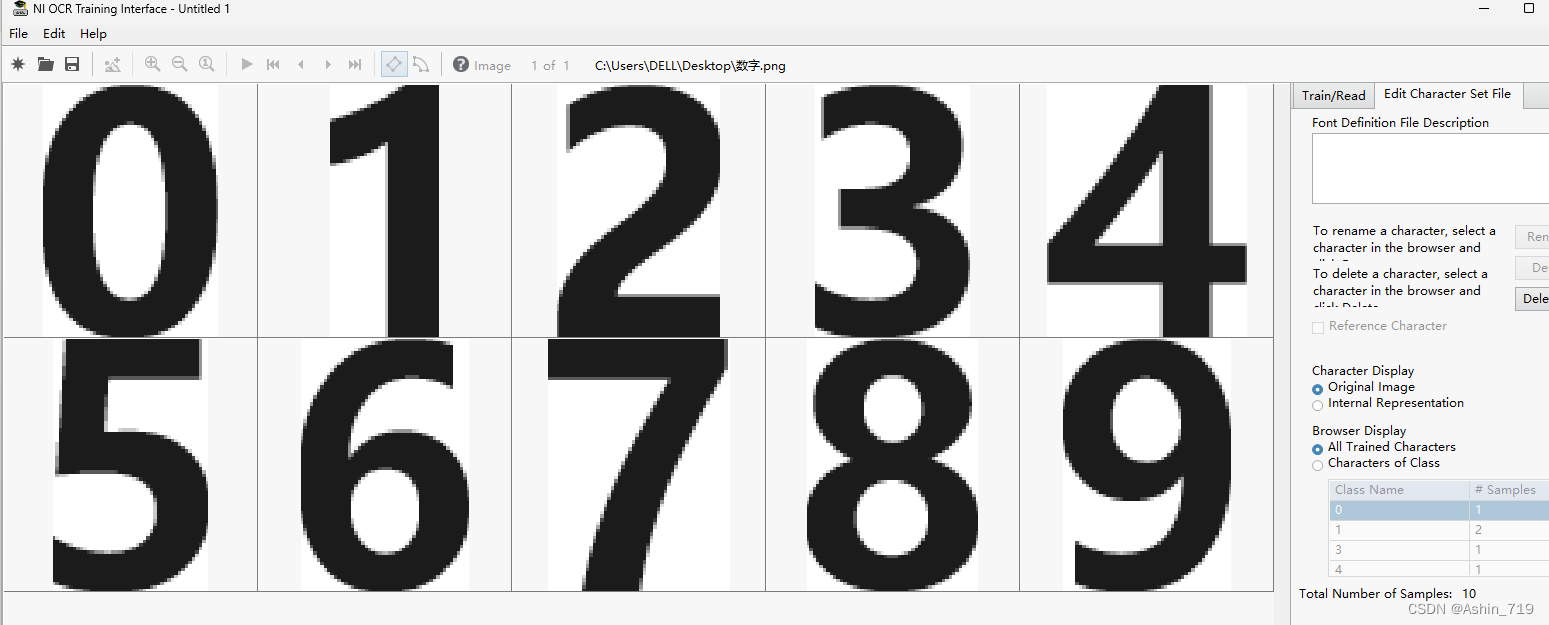

③点击右侧的“Edit Character Set File”，就能看到被训练了样本数字了。

以上是导入的图片比较清晰的情况，当有时我们采集到的图片不够清楚时，我们就可以采用以下的方法：

训练字符2

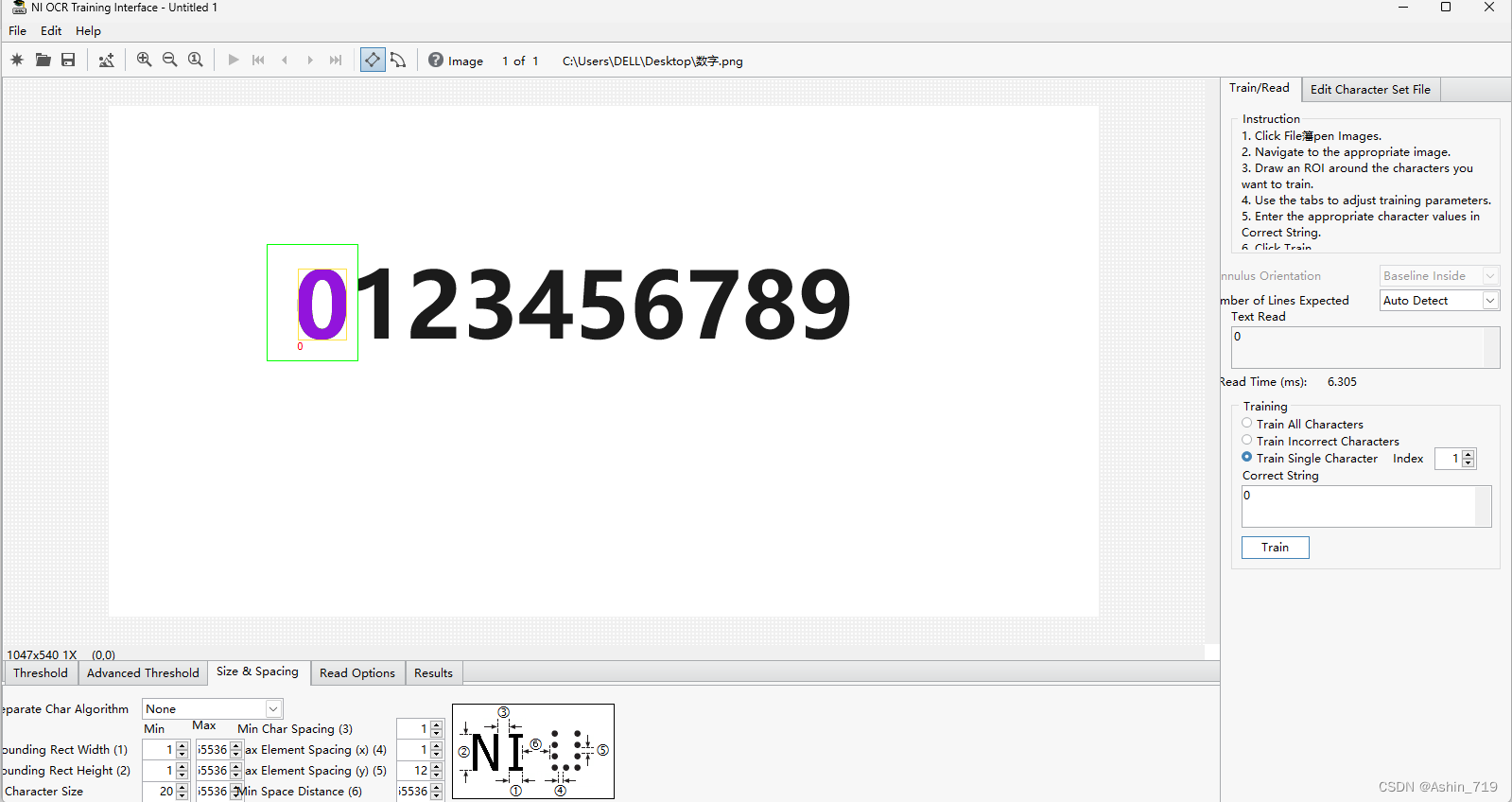

①在右侧选择“Train Single Character”,单个字符进行训练，若数据还不好识别的话，可以在左下方进行参数的调节。如图，训练数字“0”。此时，是输入一个数字就要点一下“Train”。

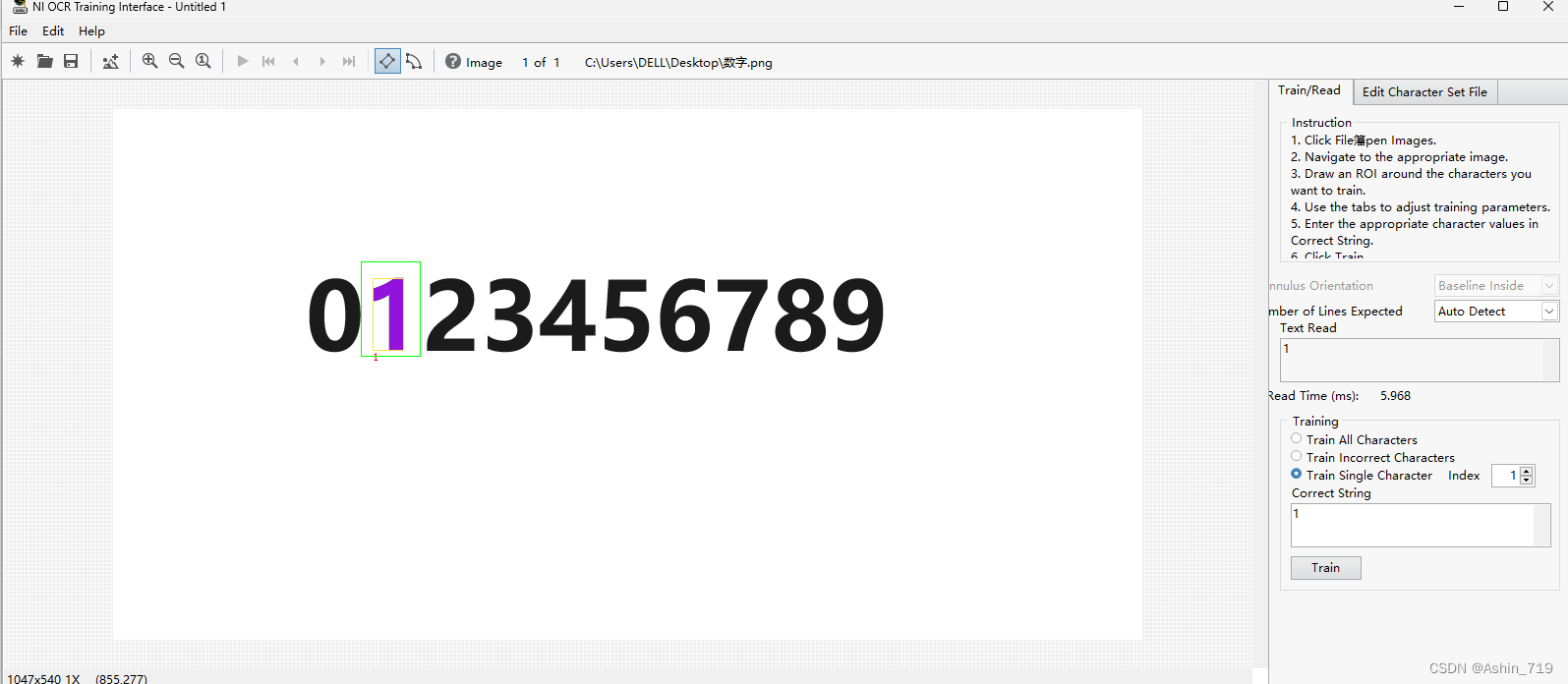

②训练下一个数字就框选住它。训练数字“1”，依次一直训练到数字9。

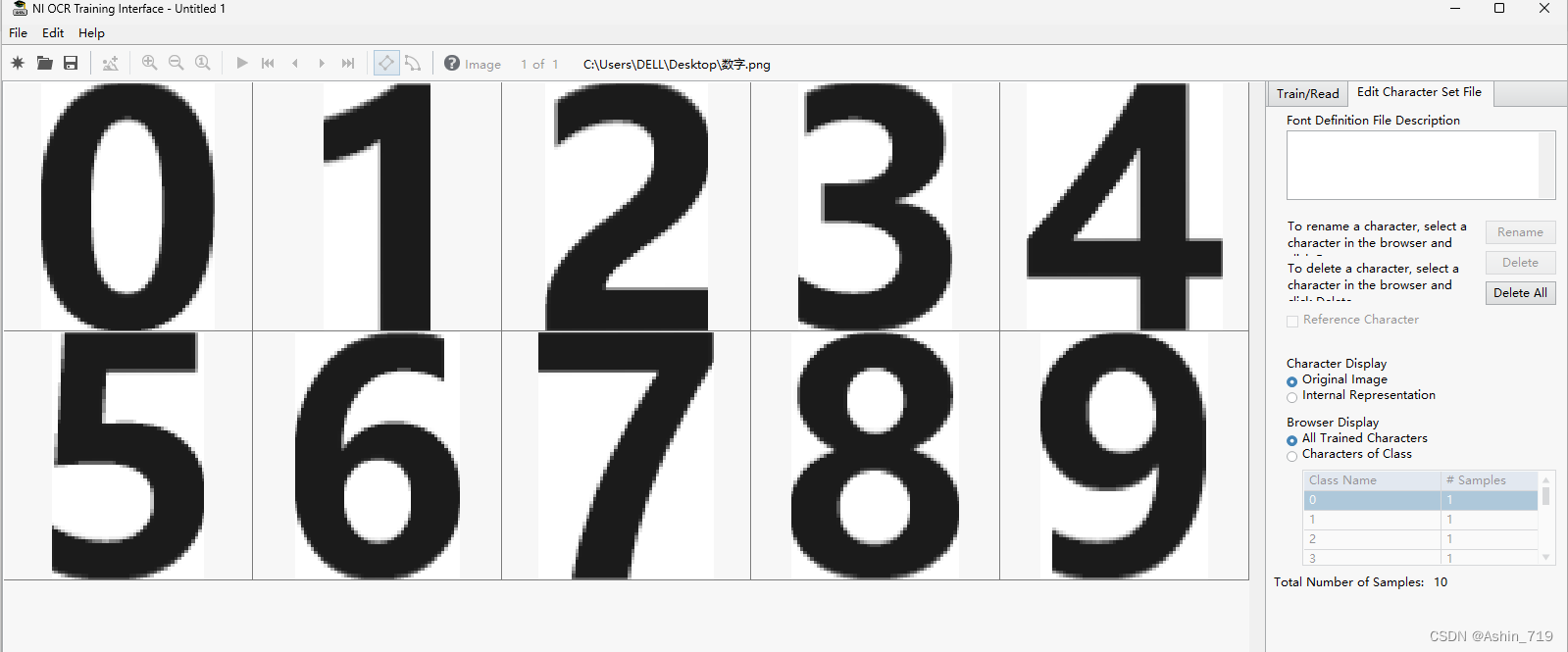

③点击右侧的“Edit Character Set File”，就能看到被训练的样本数字了。

那么，训练完了之后如何进行保存呢？点击菜单栏中的“Open Character Set File”。

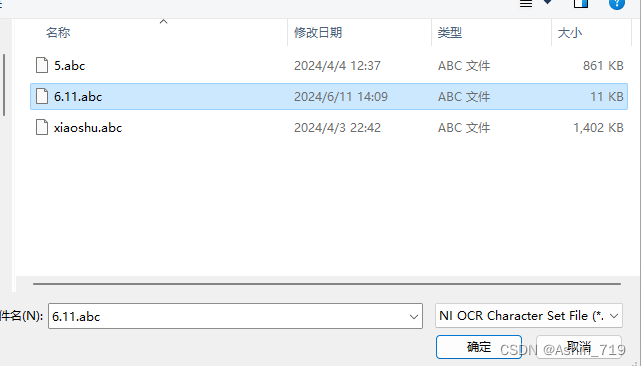

它就会生成一个.abc文件。保存好了之后，点击关闭掉 NI OCR Training。

出现的问题

1.如何测试生成的.abc文件能否做为字库？

①双击打开 NI OCR Training,在菜单栏中点击“Open Character Set File”，会跳出.abc文件。

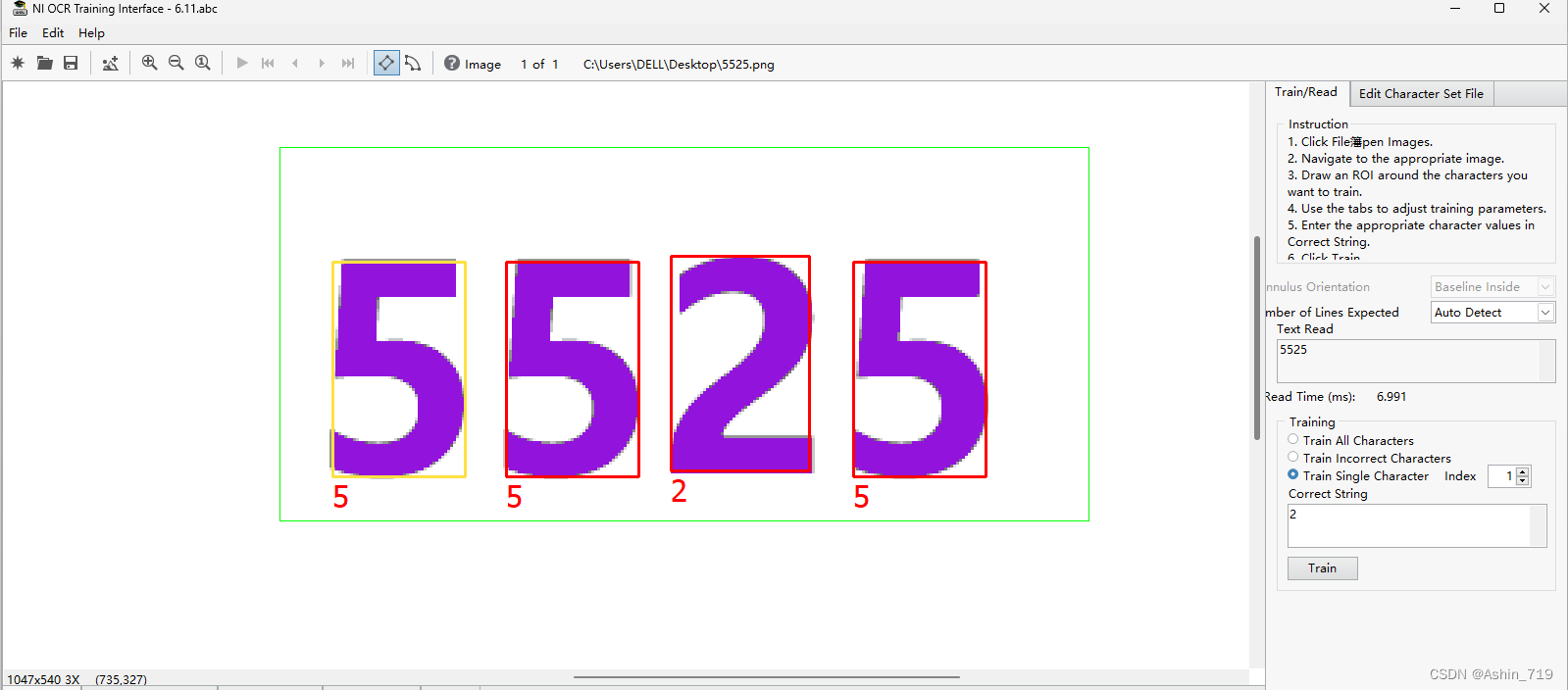

②导入待测图片，进行识别。如图，可以识别到，就证明我们的字库训练是成功的。

2.在训练字符的过程中，我将第一张图片进行训练完成后，保存为了.abc文件，但在此基础上，继续导入第二张时，仍可以继续训练，但是保存不了.abc文件。我得关掉 NI OCR Training，再重新打开它，再导入新的图片，才能保存。这是为什么？

答：这个问题是我起初自学这部分内容时出现的最大阻力。问题出在：一种字体的数据只生成一个.abc文件。正确的做法就是将所有的图片进行训练后，最后保存为.abc文件。我错误理解成了一张图片就得生成一个.abc文件。

总结

NI OCR Training的用途还是很 广泛的，继续学习吧。
