【驱动电路】三极管驱动100mA器件

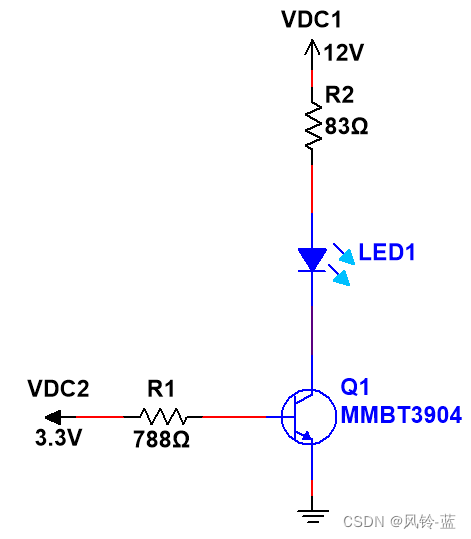

以下示例是三极管在数字电路中的应用。电路图如下所示：

VDC1接外部电源，VDC2可以接单片机的控制端口。
单片机的输出电压通常为3.3V或者5V，输出电流上限通常为20mA。这样的输出能力就无法驱动一些大电流器件。因此就需要外接三极管来驱动。例如：在上图中若LED驱动电压为3.5V，驱动电流为100mA。而单片机通常输出电流不会超过20mA，显然单片机是不能直接驱动的，这时候就可以使用三极管了。这里可以使用NPN型三极管驱动。那么该如何确定R1和R2的大小呢？

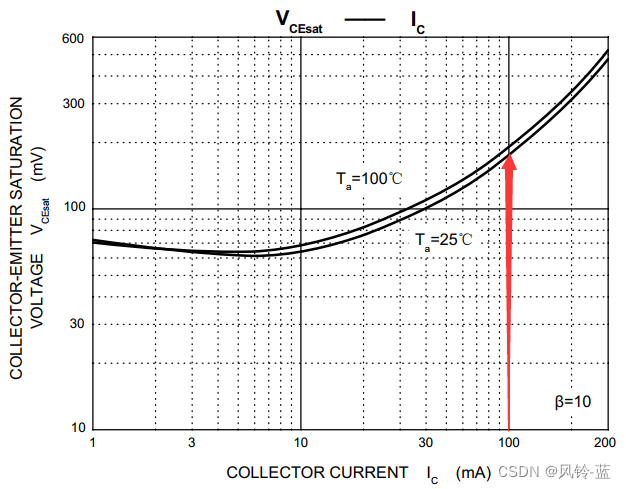

首先要确定R2的大小，只要知道流过R2的电压和电流就可以算出R2的大小。流过电阻R2的电流等于led的驱动电流，即I_R2=I_led=100mA。R2上的电压为电源电压减去led上的电压和三极管导通时的电压Uce。led导通时的电压U_led=3.5V。Uce可以通过查看数据手册获取，如下图所示，当Ic=100mA时，Uce的压降约为200mV。所以U_R2=12V-U_led-Uce=12-3.5-0.2=8.3V，所以R2=U_R2/I_R2=83Ω

通过以下公式可以计算R1的大小：
$$R_1=\frac{V_{in}-V_{be}}{I_b}$$

$$I_c=\beta I_b$$

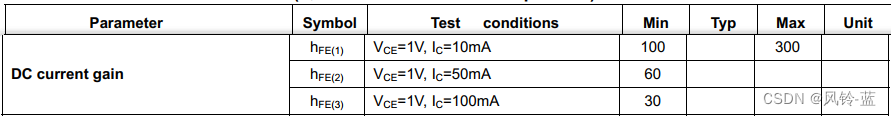

V_be通常取0.7V，I_b可以通过I_c和放大倍数β获取，如下如所示，取β=30。计算得到R1=787.8Ω

仿真结果如下：

通过三极管就可以实现驱动100mA的器件。
