51单片机利用三极管驱动LED灯电路分析

  大家在学习单片机的时候应该都知道它引脚输出的电流是十分小的，这时候如果我们要利用单片机输出高电平来控制一个小电流（例如15mA）工作的LED灯是很容易的，但是如果需要100mA工作的电流就是不可能的了，这时候我们就可以通过驱动电路来使这个需要高电流才能工作的LED灯点亮，即利用三极管的放大特性。

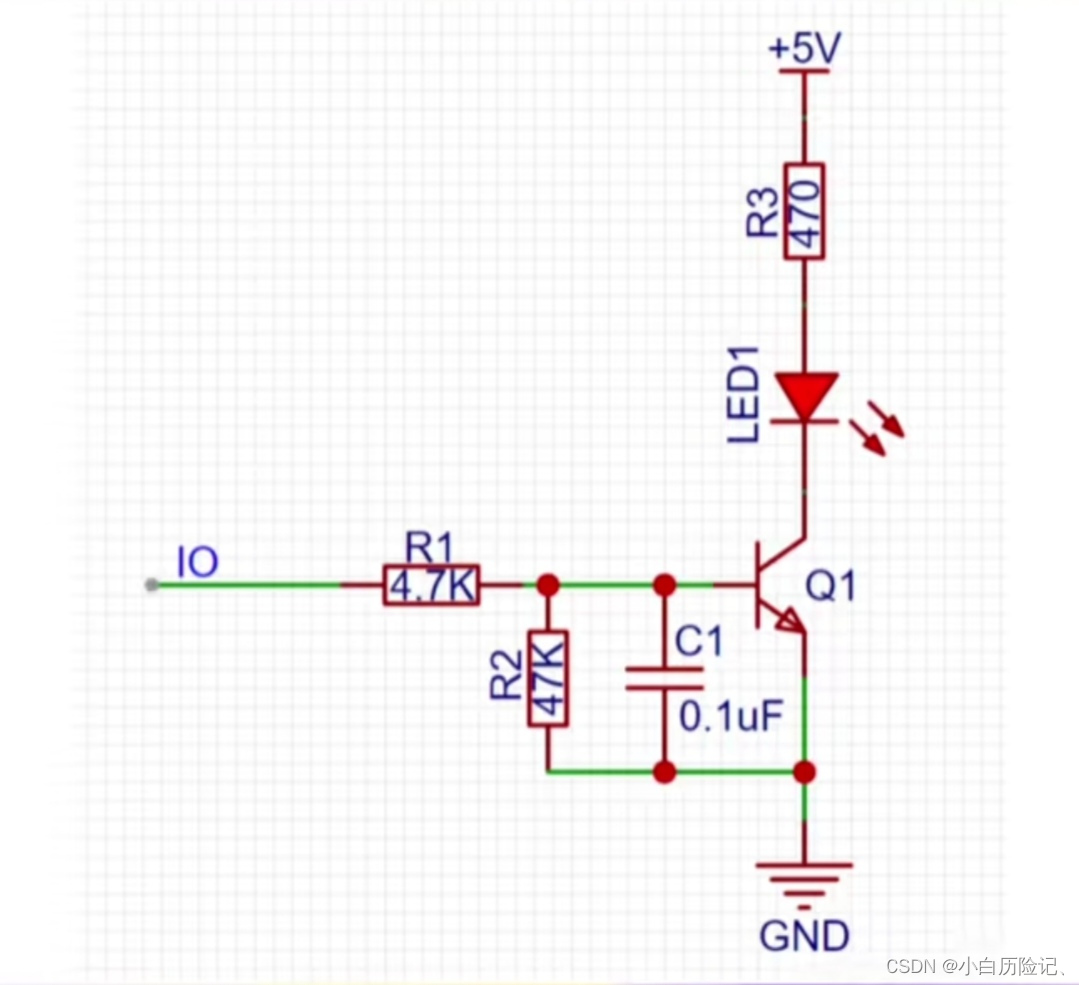

  LED灯驱动电路，该电路利用了三极管的工作特性曲线，使三极管工作在饱和区，此时三极管充当的作用就是一个开关，此电路利用三极管的放大电流功能，放大了单片机引脚的输出电流，驱动了需要较大电流工作的LED灯。

     上图即为LED灯驱动电路，要想读懂这个原理图，我们先来介绍一下三极管。

---

   三极管有两种类型，分别为NPN型与PNP型，我们电路图中用的是NPN型的三极管。

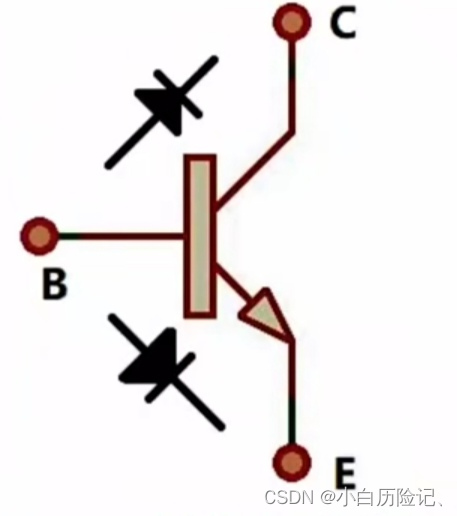

  三极管内部可以看做是两个二极管构成的，即两个PN结。

  三极管是一个电流控制元件，通俗的来说，就是电流控制的元器件。

1. 当基极的电流为0时，三极管是截止状态，也就是不工作的状态，此时三极管内部的两个PN结都是属于反偏状态，也就是不导通。
2. 当逐渐加大基极的电流时，三极管工作在放大状态，此时集电极的电流会与基极电流成一个比例关系，并且是放大。即Ic＝βIb，这里的β就是放大系数，一般为100—300不等，具体要看使用的三极管的芯片手册。当处于放大区时，下方的PN结正偏（Ube＞0），即导通（压降一般为0.7V，具体看芯片手册）。上方的PN结反偏（Ubc＜0），即断开。

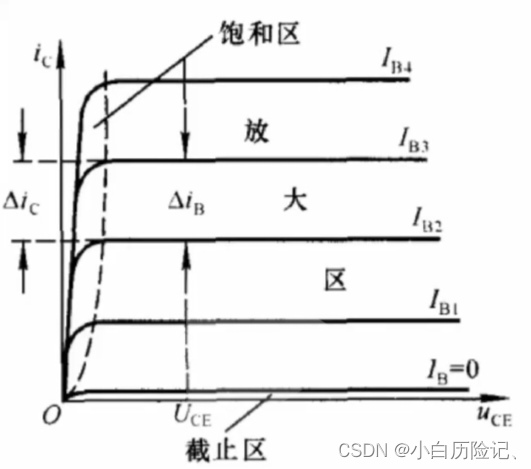

3. 当电流加大到一定程度的时候，三极管工作在饱和状态，此时集电极的电流就不受基极电流控制了，也就是说，Ic≠βIb。即使再加大基极电流，集电极的电流也不会增加了。这里有一个很重要的特性，通过观察特性曲线可知，在饱和区时，Uce的压降十分小。在此时，两个PN结都处于正偏状态，都为导通状态。



---

  学习完三极管后，我们就可以来具体分析一下LED灯驱动电路啦！

   当IO口输出高电平时，基极会产生电流，减去R1的压降后任然是大于0.7V（Ube导通的压降条件），又因为经过R3和LED灯的压降后，一般集电极的电压就为0V了，此时Ubc肯定是大于0的，也就是正偏导通的状态，此时两个PN结都是正偏导通的状态，也就是三极管工作在饱和区的状态。经过分析可知，IO口输出高电平5v之后，三极管工作在饱和状态，此时Uce的压降十分小，LED可以直接导通。当IO口输出低电平的时候，三极管处于截止状态，LED没有形成回路，此时LED灯熄灭。

  这样子，就是一个典型的IO口通过控制三极管的导通状态来实现单片机控制较大电流LED灯的点亮与熄灭啦！这里的三极管可以形象的理解为一个开关的作用。

  这里的电阻怎么取值呢？

  这里假设该LED灯的工作电流为100mA，三极管的导通压降为0.3V。

1. 求R3，思路大概就是知道了LED灯的工作电压（一般为2V）后，减去LED灯的压降（5-2）/100mA，就是R3的阻值。（图中标注有误）
2. R1可以利用放大系数来计算，思路大概就是高电平电压（5V）减去基极的导通电压（0.3V）后，除以基极的电流（100mA/β），就可以求出R1的电阻了。

  这里的R2起到的作用是充当下拉电阻的作用，当IO口高电平信号停止时，R2可以防止电平信号悬空时由于干扰信号而使LED灯持续点亮。也就是说，加了这个下拉电阻后，当我们停止高电平信号时，LED灯可以灵敏快速熄灭，反之，如果不加这个下拉电阻，当我们停止这个高电平信号，LED灯会因为信号干扰而持续点亮，然后才会慢慢熄灭，也就是不那么灵敏。

  这里的C1起到滤波的作用，因为IO口到基极的电路中可能会耦合一些噪声，用电容可以起到滤除这些噪声的作用。

  这里的R2与C1都不是必要的，对电路要求不高时可以不加。

  LED灯驱动电路的分析大概就到这里啦！
