物理层基本概念及常见的传输介质

物理层基本概念

（1）物理层的基本作用

物理层为传输数据所需要的物理链路创建，维持，拆除，提供具有机械的，电子的，功能的和范畴的特性，也就是说，物理层确保原始的数据可在各种物理媒体上传输。

（2）计算机内部的传输方式

数据在计算机内部多采用并行传输方式。但在通信线路（传输媒体)上一般都是串行传输，即逐个比特按照时间顺序传输，故物理层还要进行传输方式的转换。

（3）物理层接口特性

物理层接口特性可分为机械特性，功能特性，过程特性和电气特性；
机械特性:指明接口所用的接线器的形状和尺寸，引脚数目和排列，固定和锁定装置等；
功能特性:指明某条线路上出现的某一电平（电平为两功率或电压之比的对数或两电流之比的对数，单位为分贝）表示的意义以及接口部件的信号线的用途;
过程特性:描述对于不同功能的各种事件的发生顺序;
电气特性:指明在接口电缆的各条线上出现的电压的范围，传输距离等。

传输介质

（1）传输介质概念

传输介质是指传输信号的物理通信线路，传输介质分为引导型传输介质和非引导型传输介质;
引导性传输介质:指电磁波被引导沿着固体媒体传播，常见的介质有双绞线，同轴电缆，光纤;
非引导型传输介质:也可称为无线传输介质，常见的有红外线，蓝牙，射频。

（2）几种常见的传输介质

1）光纤

光纤是一种由玻璃制成的纤维，容易折断，使用光信号传输数据，适用于长距离传输。光纤基本结构模型由纤芯，包层和涂覆层构成，光纤分为单模光纤和多模光纤；
单模光纤:外观通常为黄色，采用激光作为光源，纤芯较细，制作工艺较难，成本相对较高，适用于5KM以上长距离传输;
多模光纤:外观通常为橙色，采用LED光作为光源，纤芯相对较粗，制作简单，施工成本低，传输距离较短，通常适用于机房内部。
光纤传输原理为“光的全反射”，单模光纤反射线路单一，多模光纤有多个反射路径。

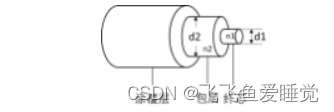

光纤示意图：

2）双绞线（TP）

双绞线是由一对互相绝缘的铜线并排放到一起，并使用规则的方法绞合而成，多用于局域网内部，最远传输距离为100m。
双绞线有非屏蔽双绞线和屏蔽双绞线;
屏蔽双绞线比普通双绞线多了金属丝编织的屏蔽层，可以提高抗电磁干扰的能力，所以此类双绞线抗电磁干扰性强，成本高，一般用于电磁辐射严重，对信号质量要求较高的场所;
非屏蔽双绞线抗电磁干扰性较弱，成本低，易于弯曲，重量轻，在大部分场合使用。

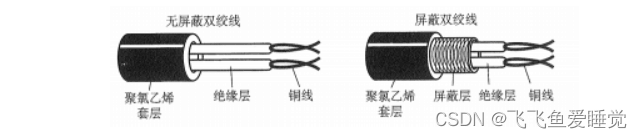

双绞线示意图：

3）同轴电缆

由内导体，绝缘体，外导体屏蔽层和绝缘层保护套层构成;按特性阻抗数值可分为50欧同轴电缆和75欧同轴电缆;
50欧同轴电缆:主要用于传送基带数字信号，又称基带同轴电缆;75欧同轴电缆:主要用于传送宽带信号，又称宽带同轴电缆。

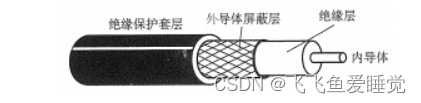

同轴电缆示意图：

微波通信的特点

无线微波通信在数据通信中占主导地位。微波的频率范围为300MHz–300GHz(波长1M–10M)。主要使用2–40GHz的频率范围。
微波通信两种主要的方式:微波接力通信和卫星通信;
微波接力通信可传输电话，电报，图像，数据信息，特点为:
(1）微波波段频率高，频段范围宽，通信信道容量大;
(2)与相同容量和长度的电缆载波通信比较，微波接力通信建设投资少，见效快，易于跨越地区;
(3）因为工业干扰和天电干扰的主要频谱成分比微波频率低得多，对微波通信的危害比对短波和米波通信小得多，所以微波传输质量较高。

宽带接入技术

（1）ADLS技术

ADSL技术是一种不对称数字用户线实现宽带接入互连网的技术，这种非对称数字用户线ADSL技术是用数字技术对现成的模拟电话用户进行改造，使它能够承载宽带数字业务。

（2）混合光纤同轴电缆（HFC）

是一种结合光纤与同轴电缆的宽带接入网，以频分复用技术为基础，综合应用数字传输技术，光纤和同轴电缆技术，射频技术的稚嫩宽带接入网，是有线电视和电话网络结合的产物。
HFC网把原有线电视网中的同轴电缆主干部分改换为光纤。光纤从头端连接到光纤结点。在光纤结点光信号被转换为电信号，然后通过同轴电缆传送到每个用户家庭。

（3）FTTX技术

是一种典型的光纤到户(FTTH)，把光纤用于接入层网络，使光纤靠近用户甚至直接连接到用户的接入组网方式。光纤接入网采用光纤作为传输媒质，具有传输容量大、传输质量高、高可靠性、传输距离长、抗电磁干扰等优点。

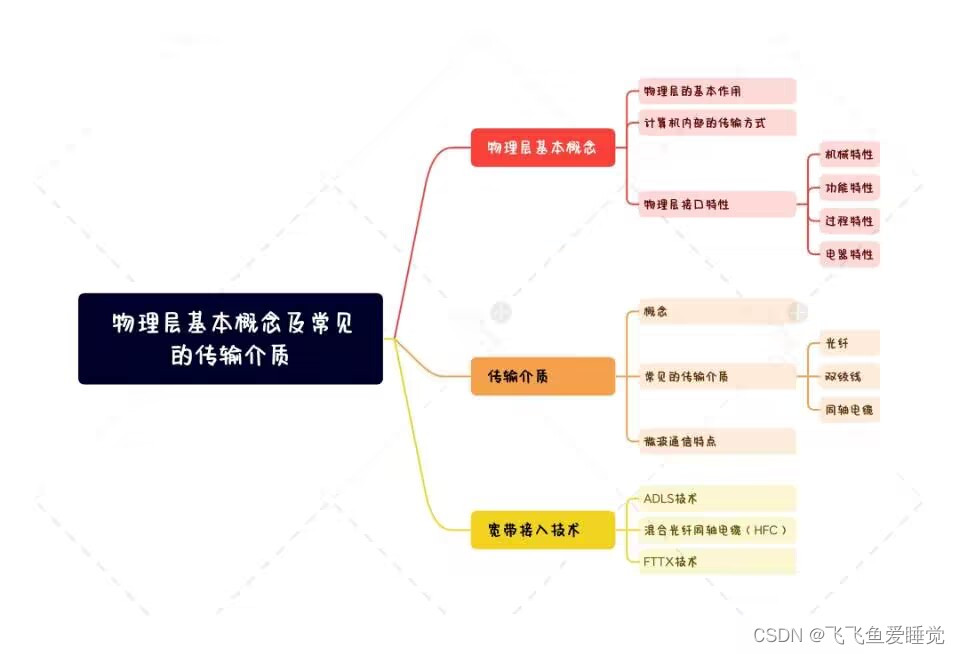

思维导图
