大唐杯仿真5G网络开通与调试

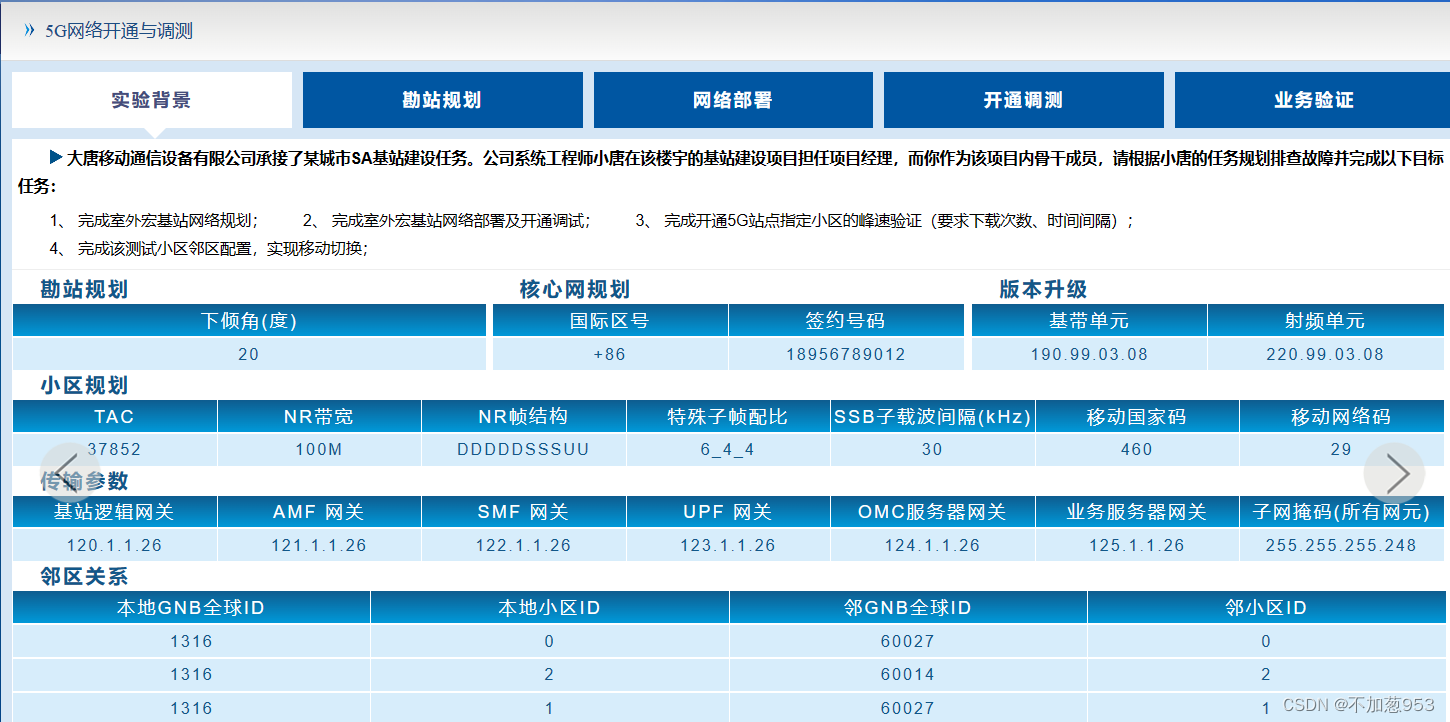

一、实验背景



二、勘站规划

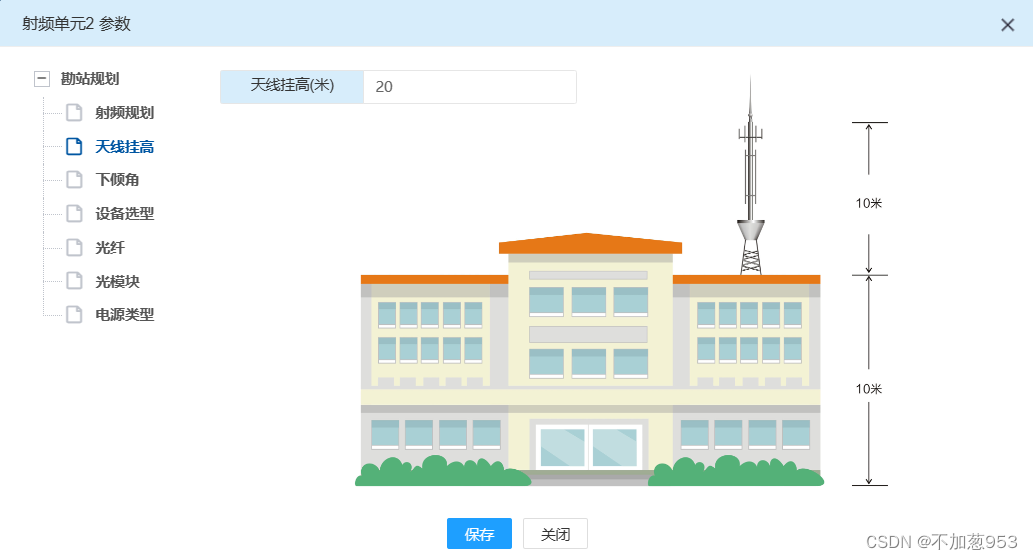

        天线挂高——求和

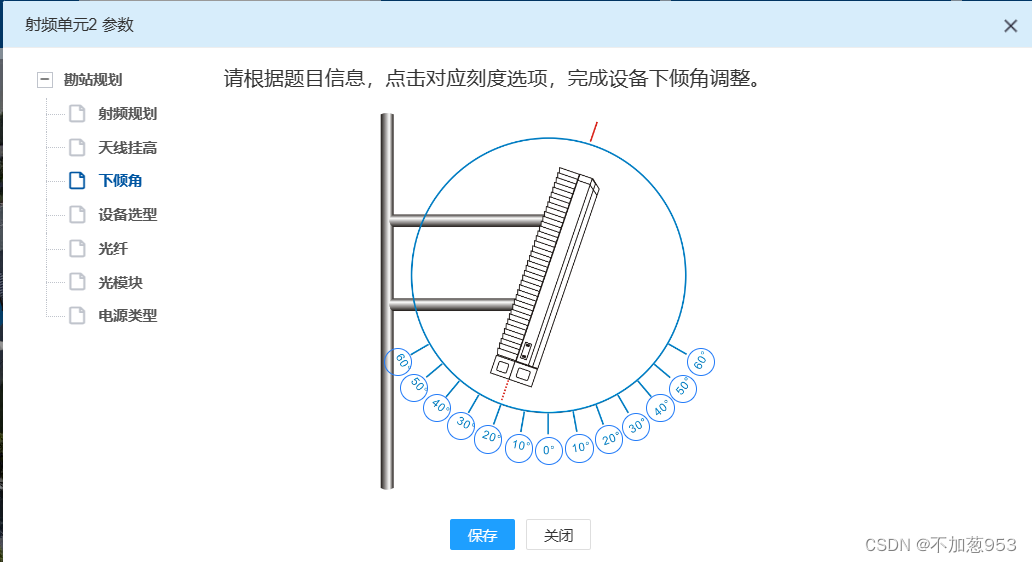

        下倾角——向左偏

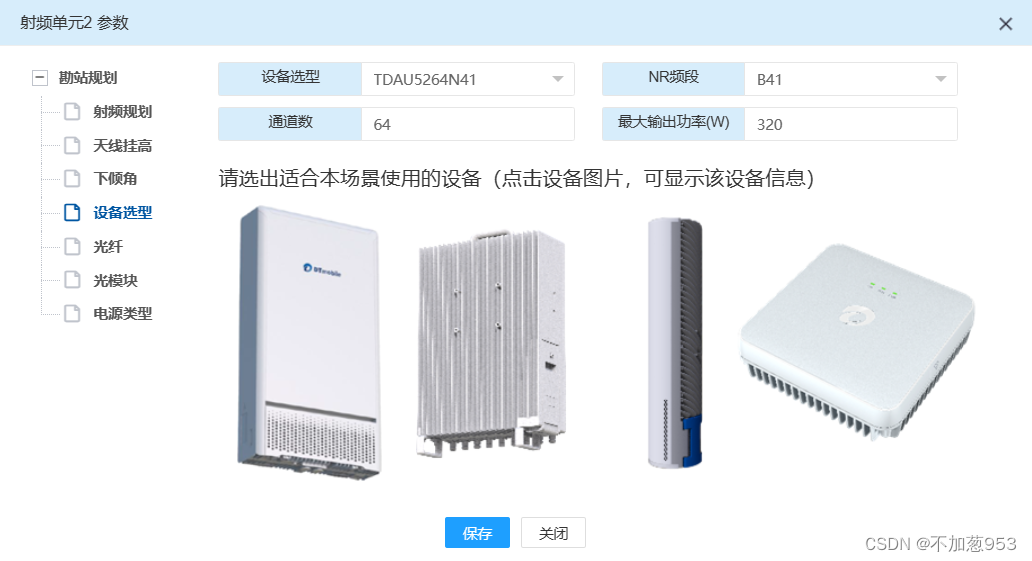

设备选型

看NR频点

2645选N41

3455选N78

4725选N79

        光纤+光模块

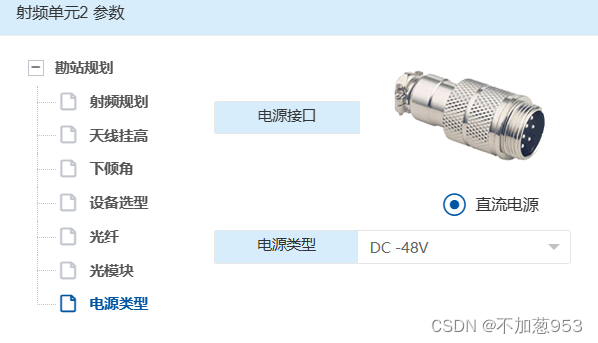

电源类型

三、网络部署

        BBU规划

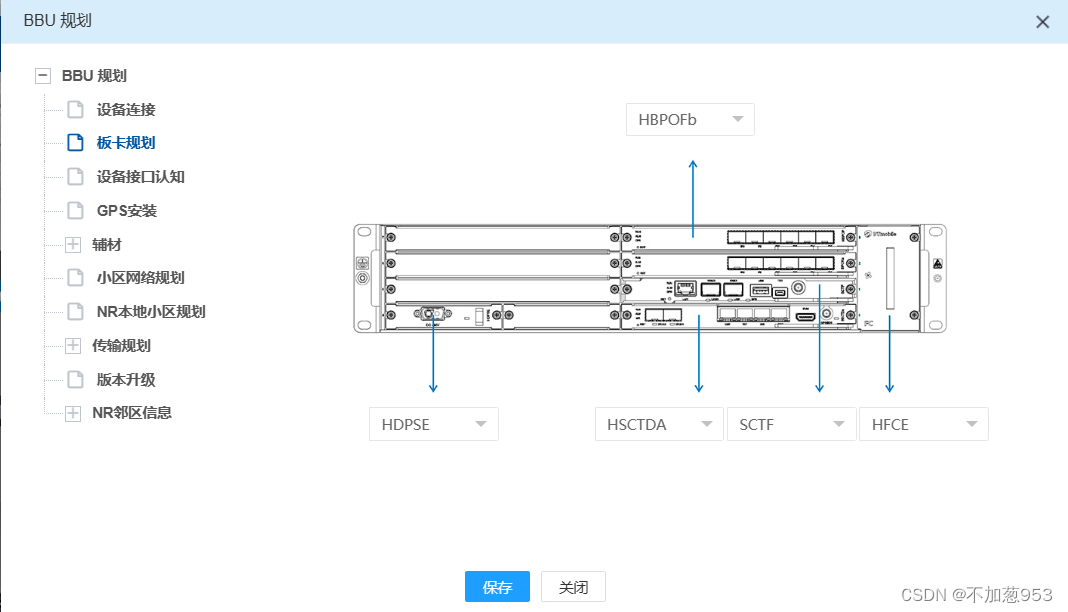

        板卡规划

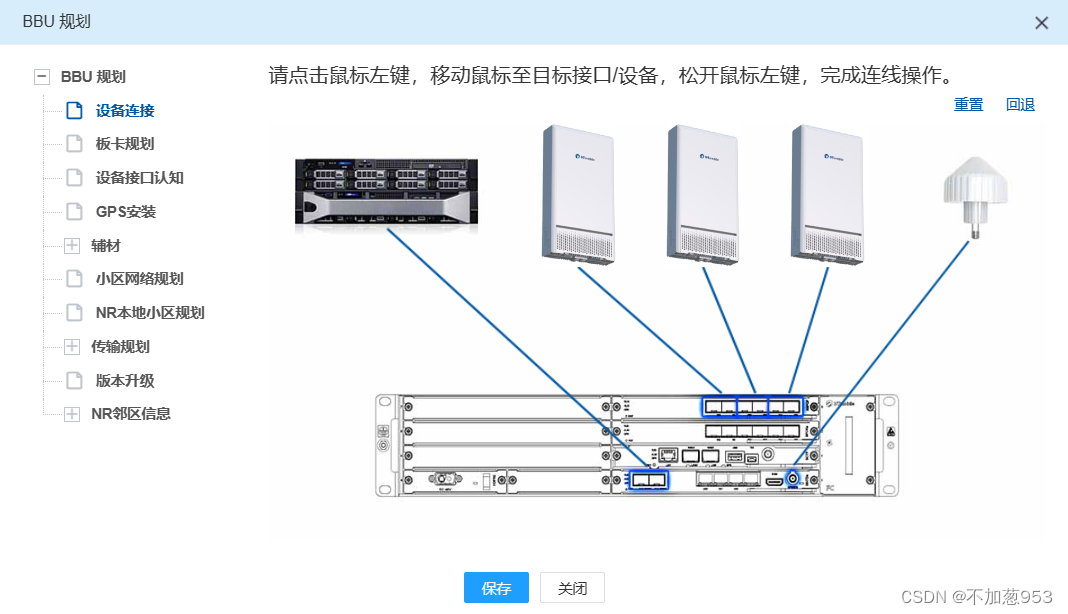

        设备接口认知

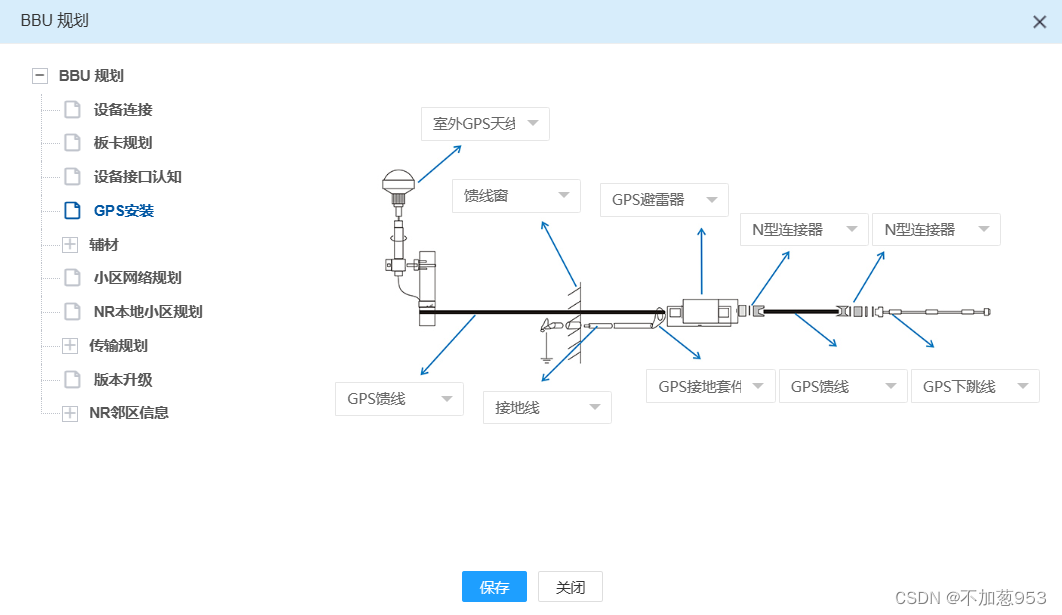

        GPS安装

       辅材

NG光纤+光模块

        IR光纤+光模块



供电：直流+DC -48

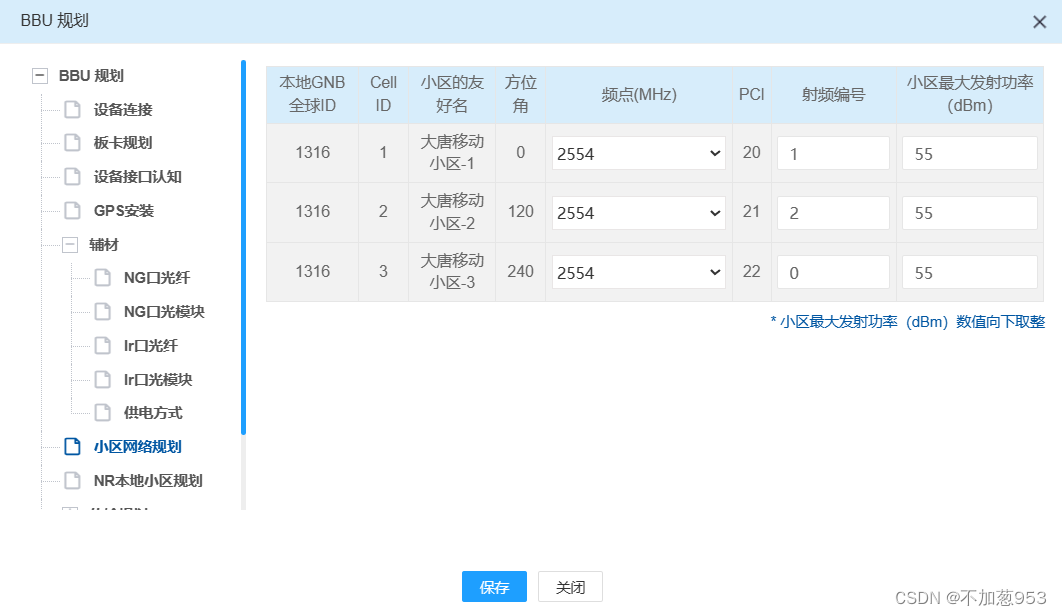

        小区网络规划

           频点看背景信息中的NR频点，射频编号看勘站规划中射频规划（不同方位角对应不同编号）、小区最大发射功率用公式计算，，最大发射功率为320时填55.

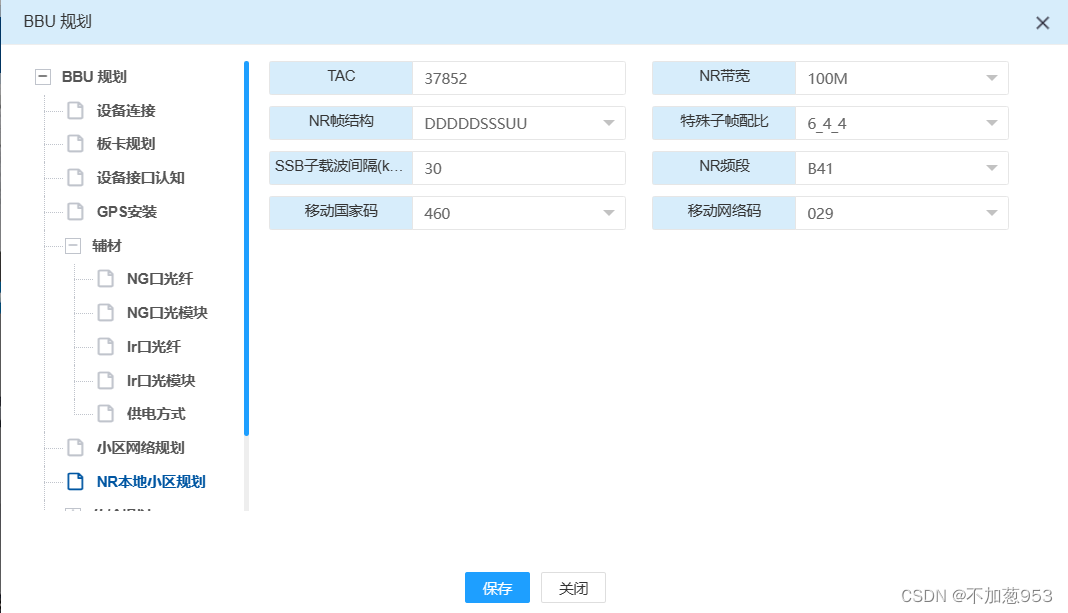

        NR本地小区规划

在背景信息给出了

        传输规划

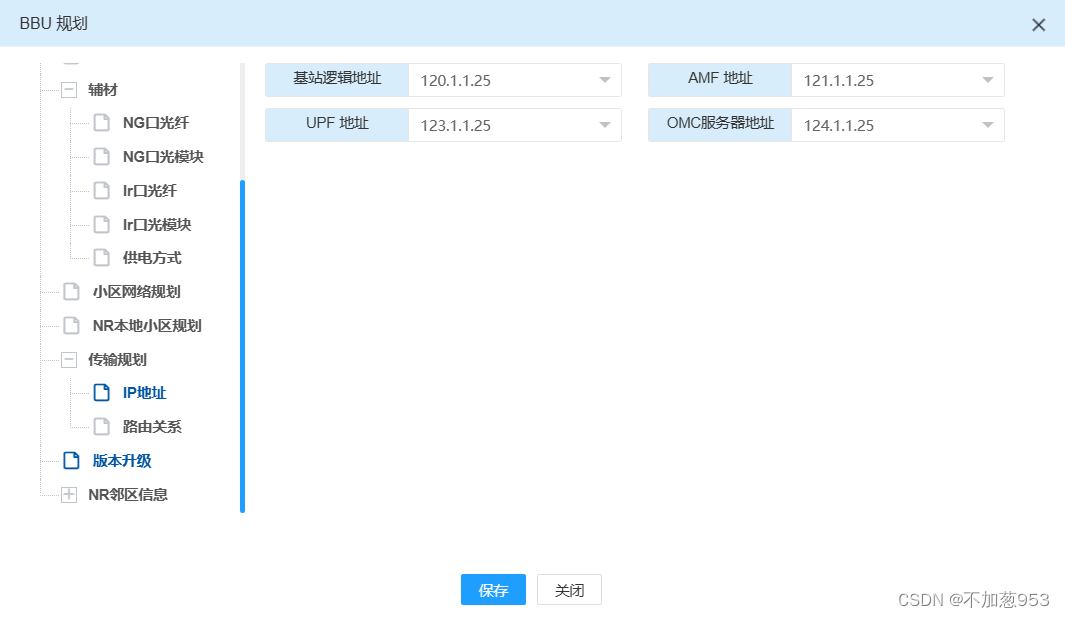

IP地址

IP地址由网关地址分别和子网掩码进行与运算（全1才1）得到的地址，加一再填

例120.1.1.26与255.255.255.248相与得120.1.1.24于是填120.1.1.25

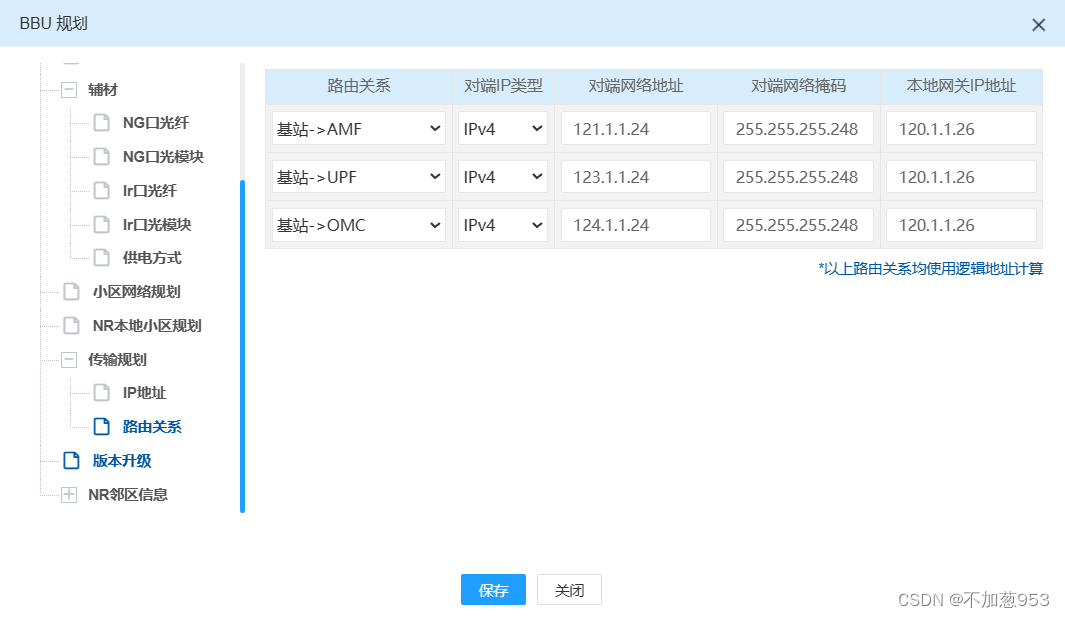

路由关系

对端网络地址分别填AMF\UPF\OMC和网络掩码相与结果，本地网关IP地址填背景给出的基站逻辑网关地址

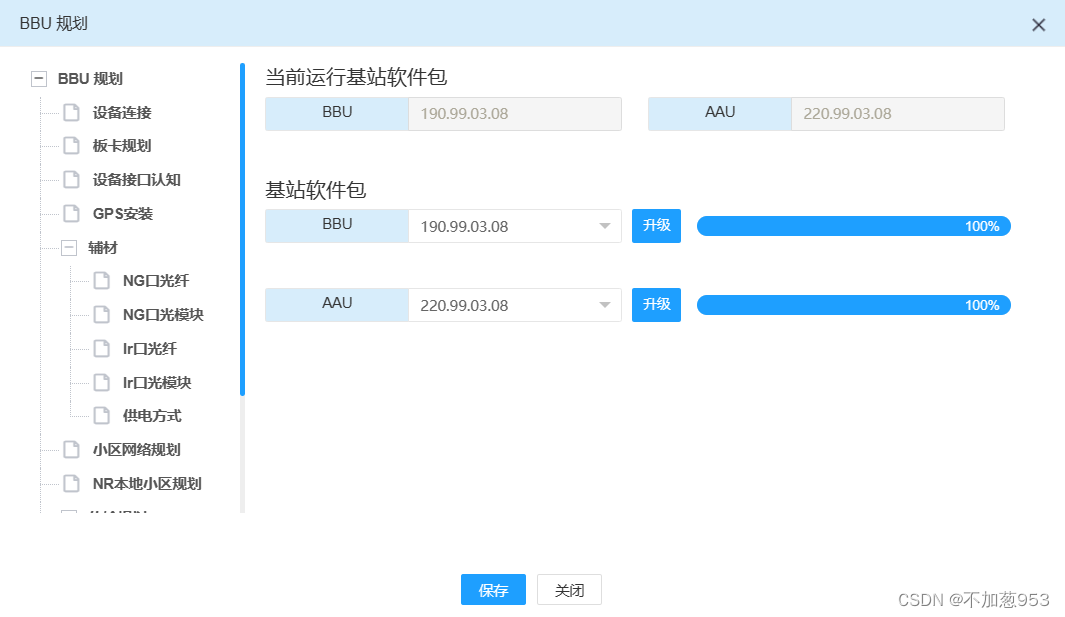

        版本升级

在背景信息中给出

        NR邻区信息

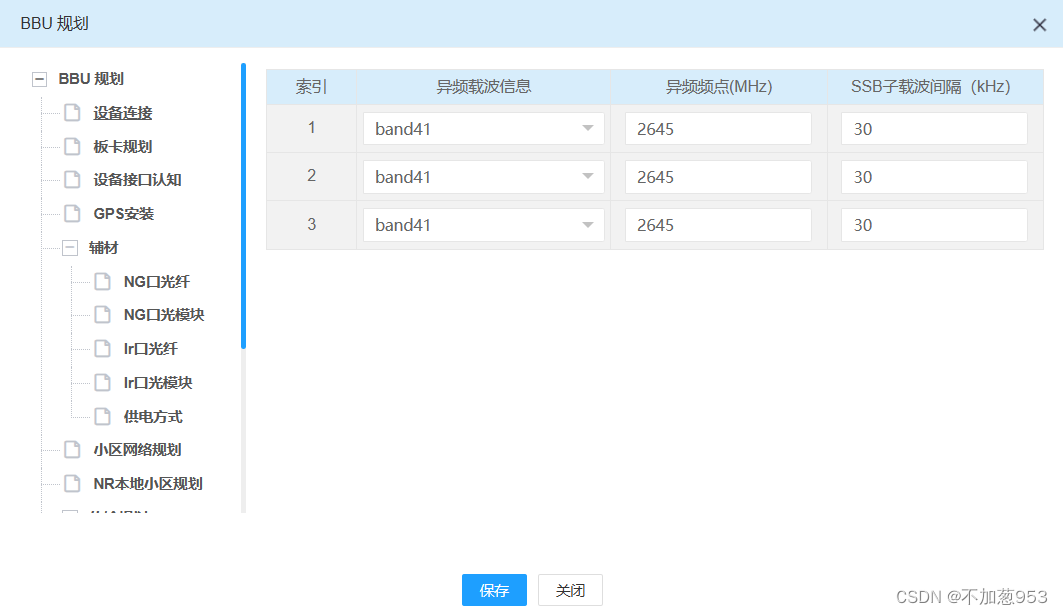

异频载波信息

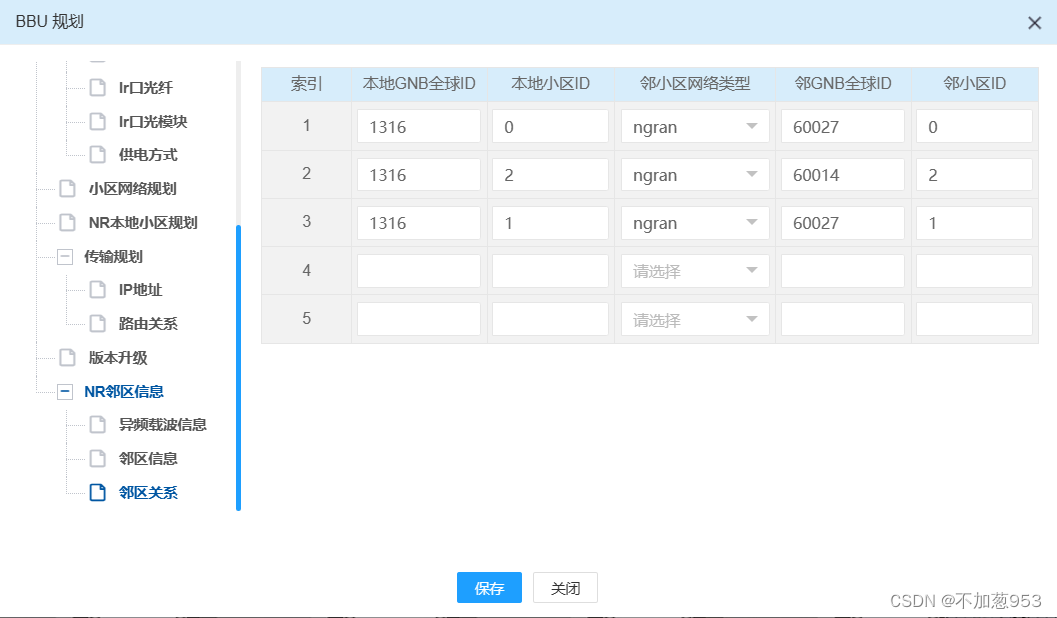

先填邻区关系

对应背景信息填，网络类型都选ngran

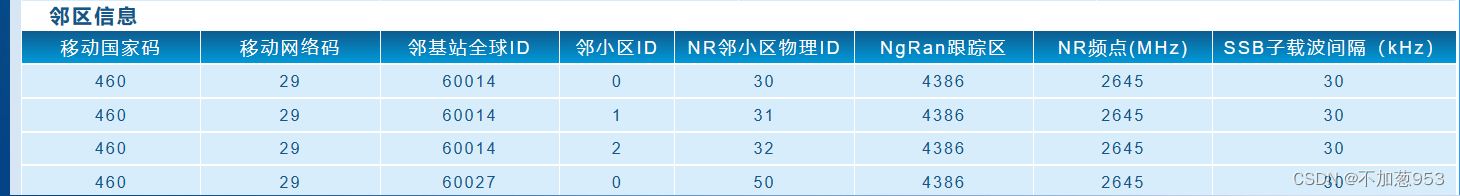

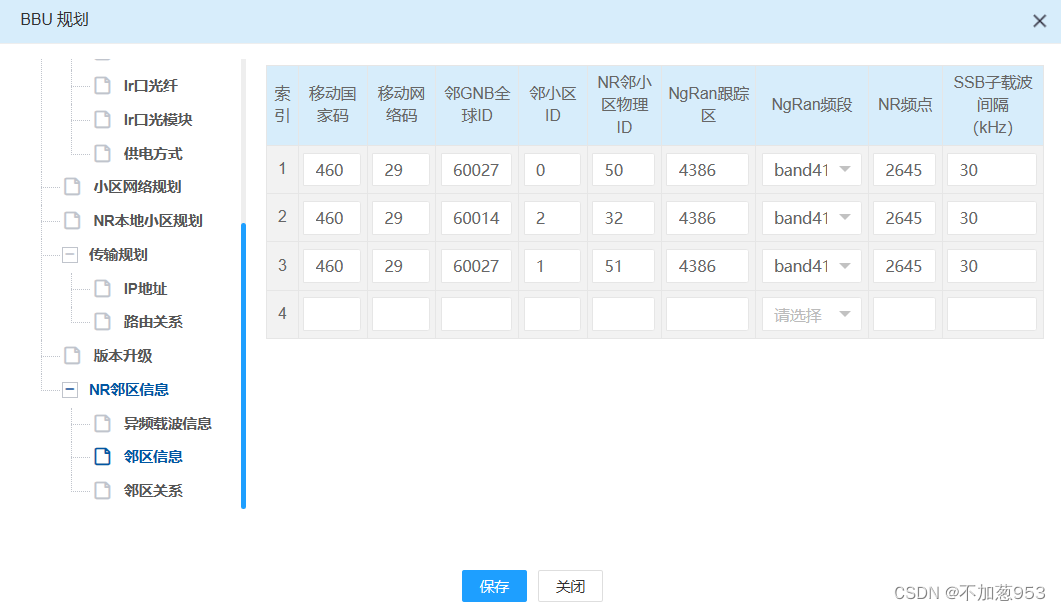

再填邻区信息

对应邻区关系里的邻GNB全球ID和邻小区ID填

核心网规划

签约号码

直接复制

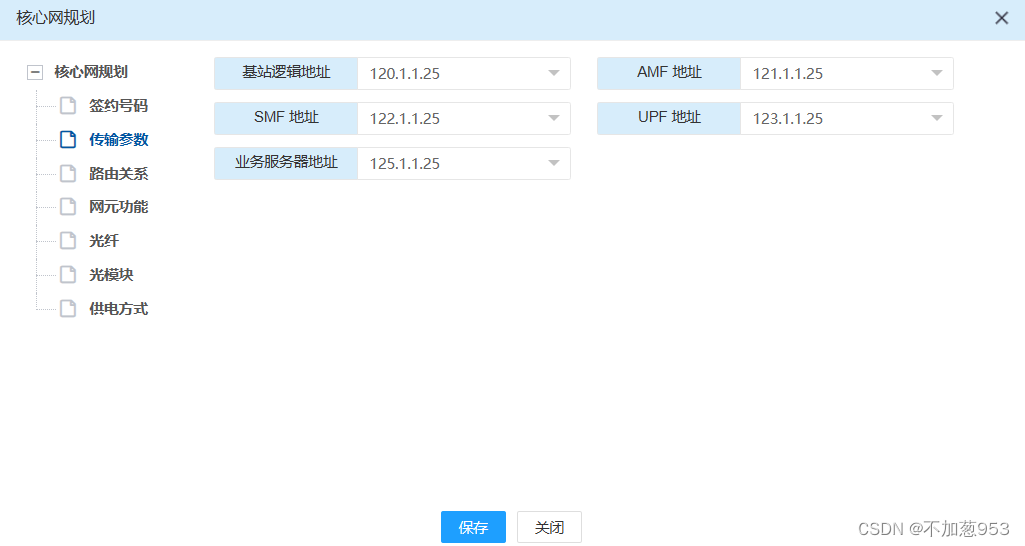

传输参数

和传输规划里的IP地址一样都选加一的那个

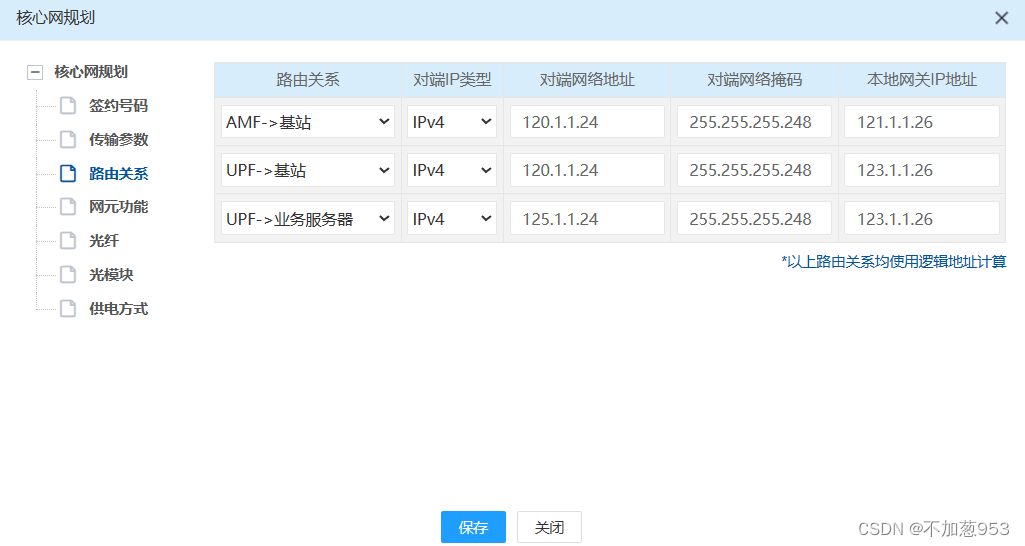

路由关系

对端网络地址填相与出来的结果，本地网关IP地址直接复制背景信息里的

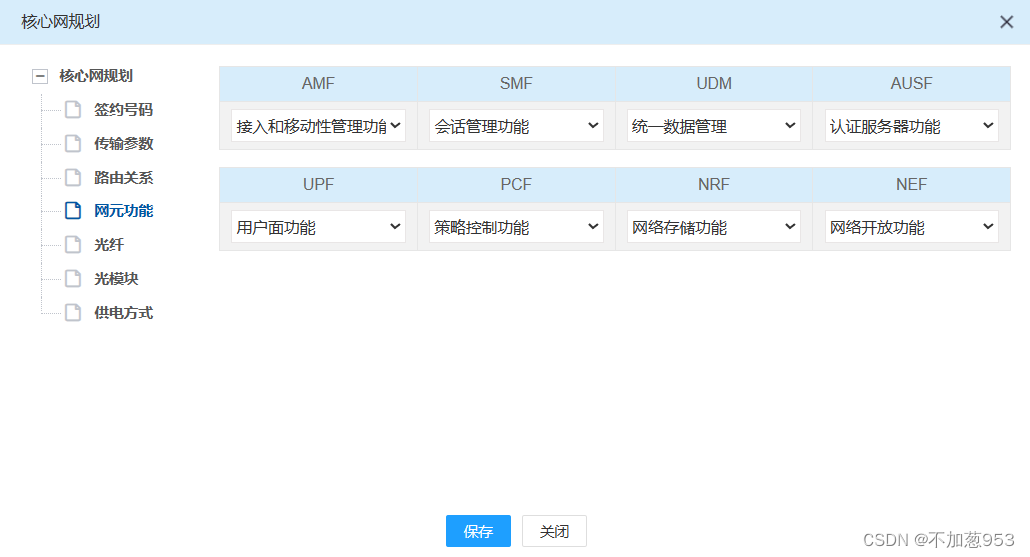

网元功能

光纤+光模块

供电方式

交流 AC 220

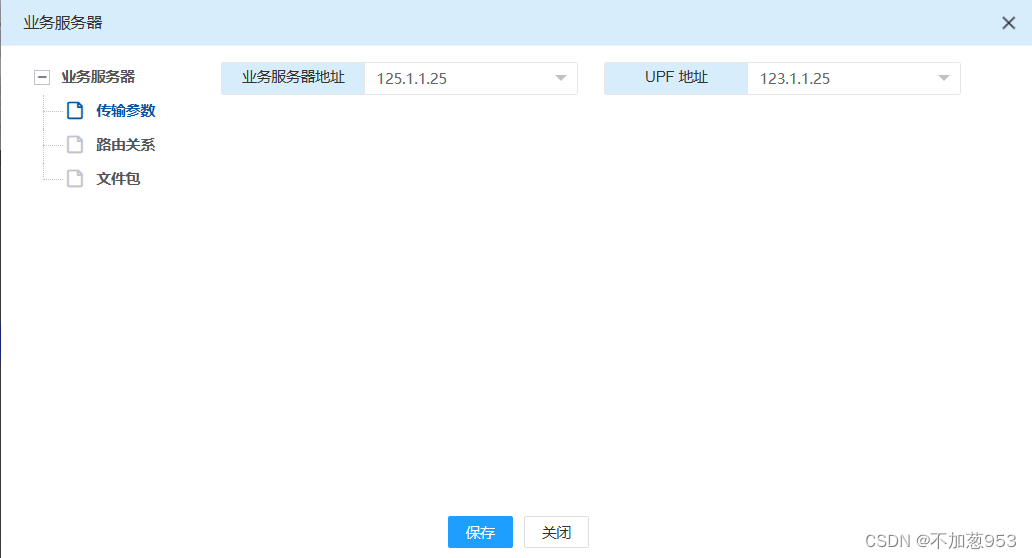

业务服务器

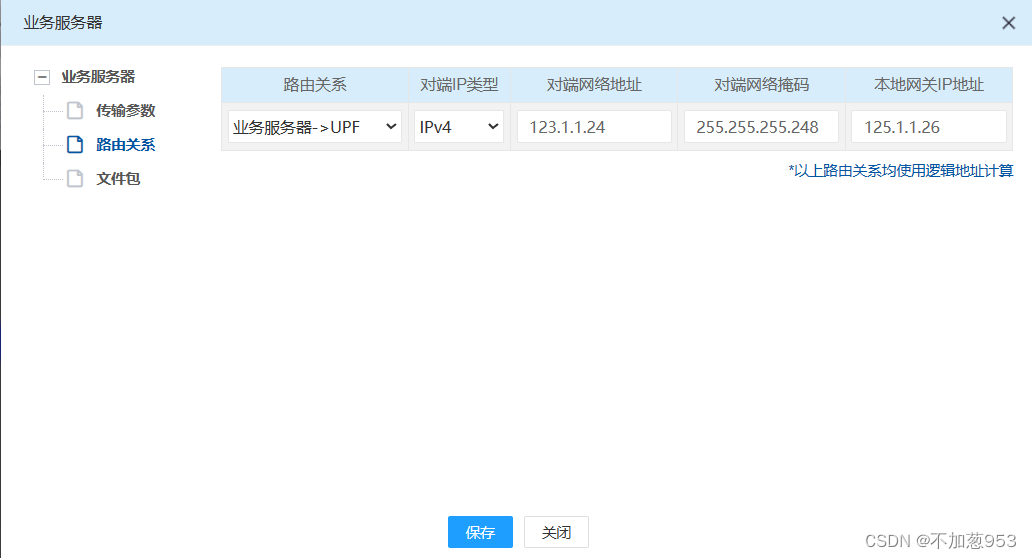

路由关系

文件包

选最大的100GB

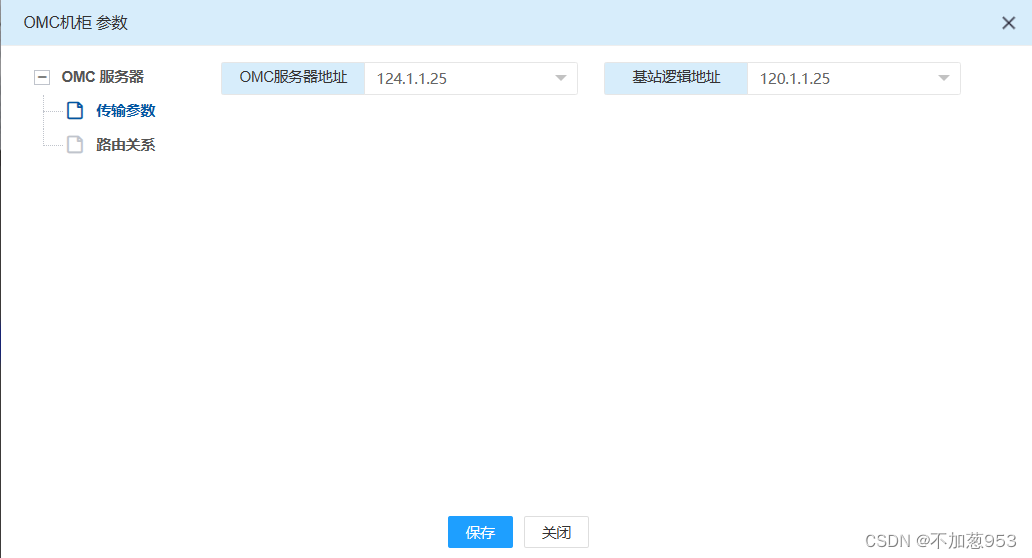

OMC机柜

传输参数

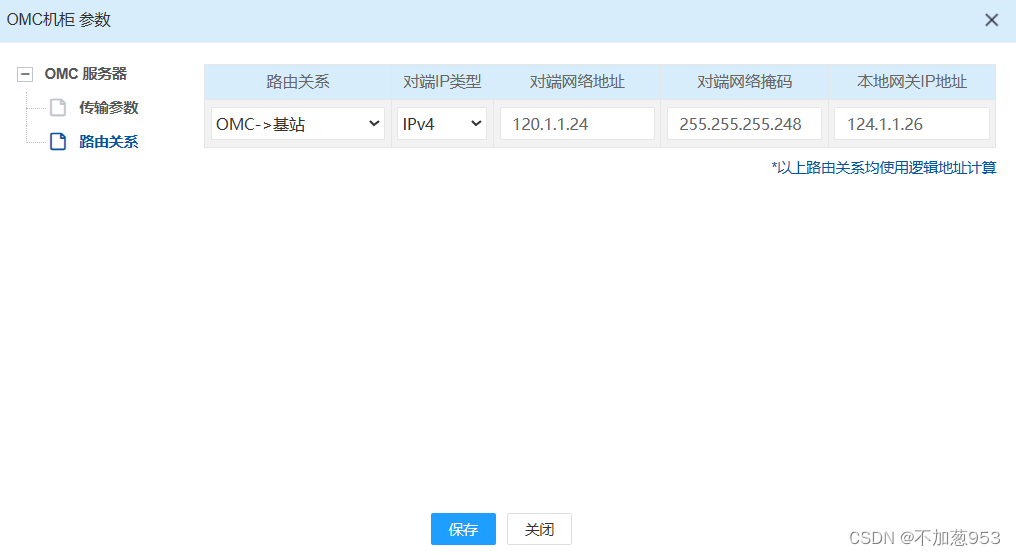

路由关系

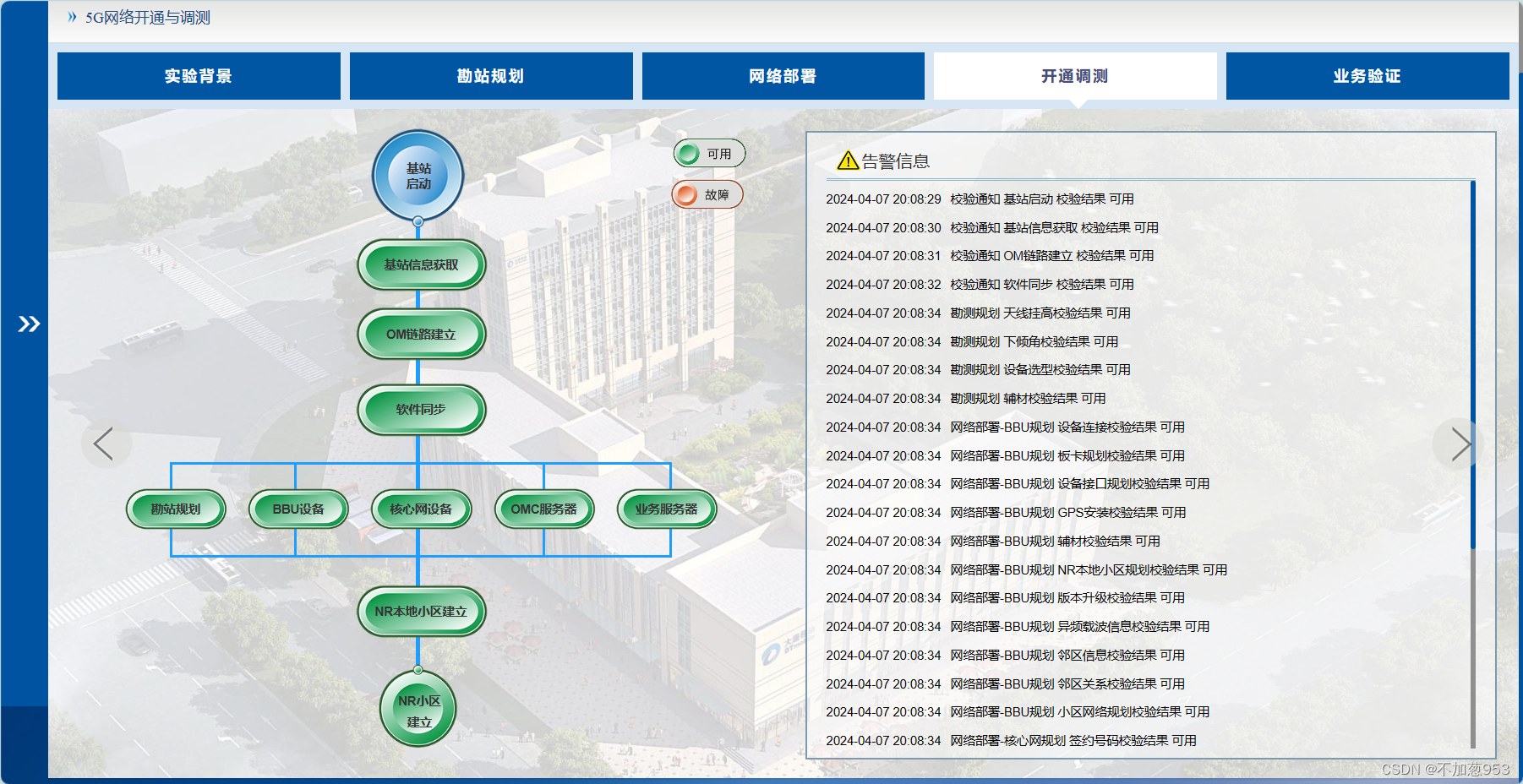

四、开通调试

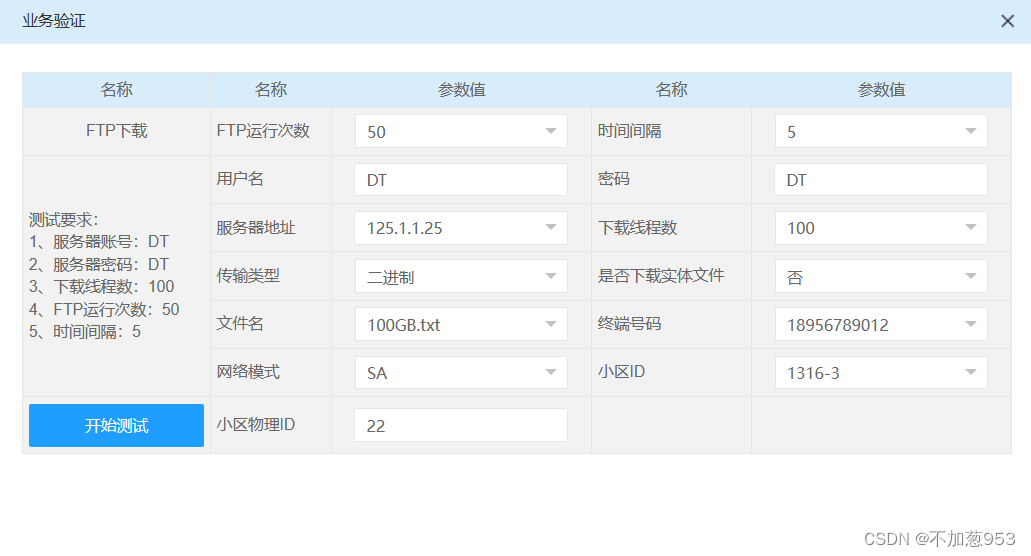

五、业务验证

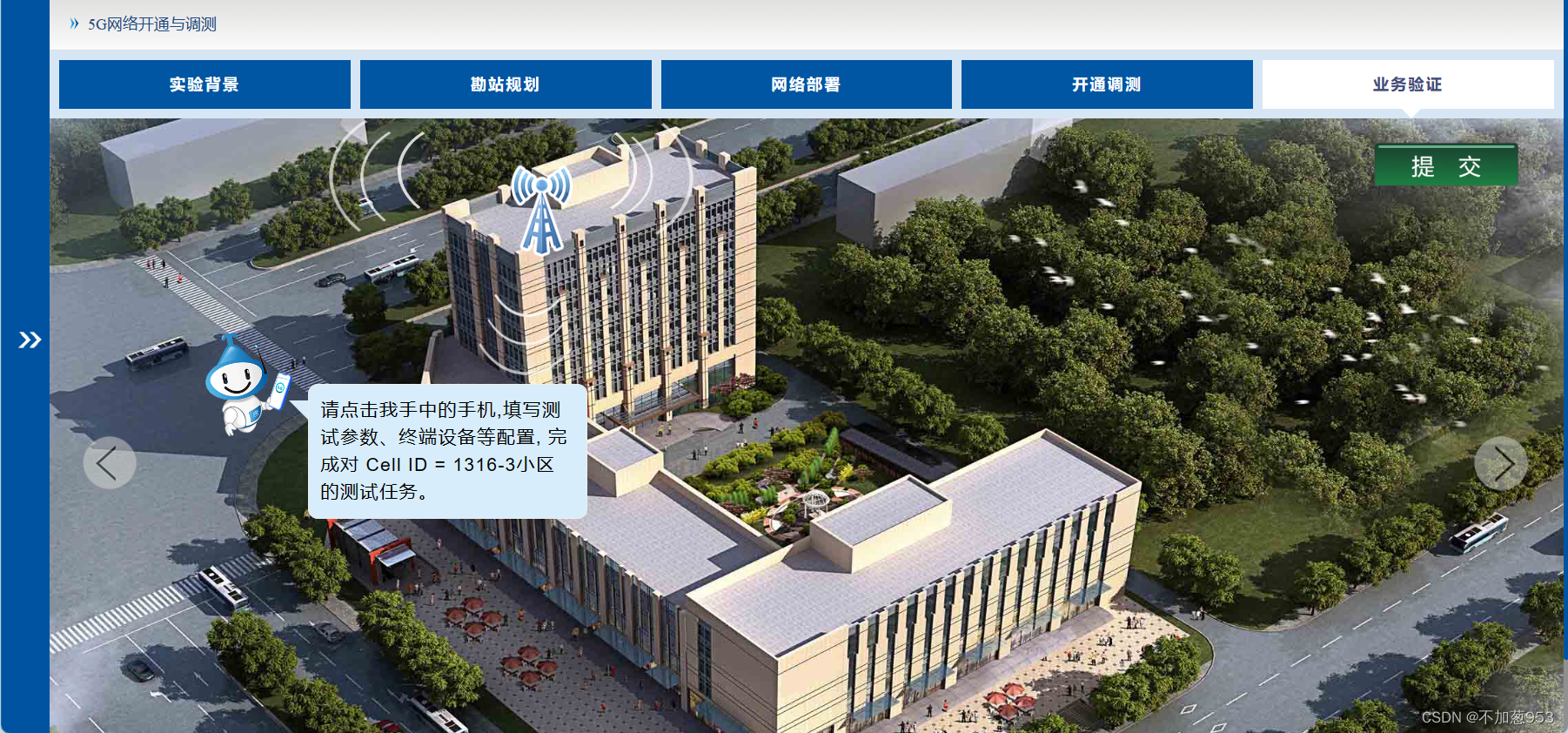

点小人图标

终端号码就是背景信息里的签约号码，网络模式在题干里，小区ID是小人说的

小区物理ID是小区网络规划里的PCI号

出现上图表示接入完成
