“大唐杯”仿真——5G工程实践

让大家久等了！在此给大家写一次大唐杯仿真热点内容——5G工程实践，这个基本上最近几年只要有仿真的题型都会涉及，还是很重要的。因为我去年没参加比赛，我这次的素材选用的是前年2022年国赛的5G工程实践仿真，但是基本上都是大同小异，每年会有小部分内容变动，变动内容就需要大家运用专业的知识灵活完成啦，废话不多说，下面开始保姆级教程！！！

（由于此文已在知乎发过，为方便我就直接复制知乎那边的图了）

背景介绍

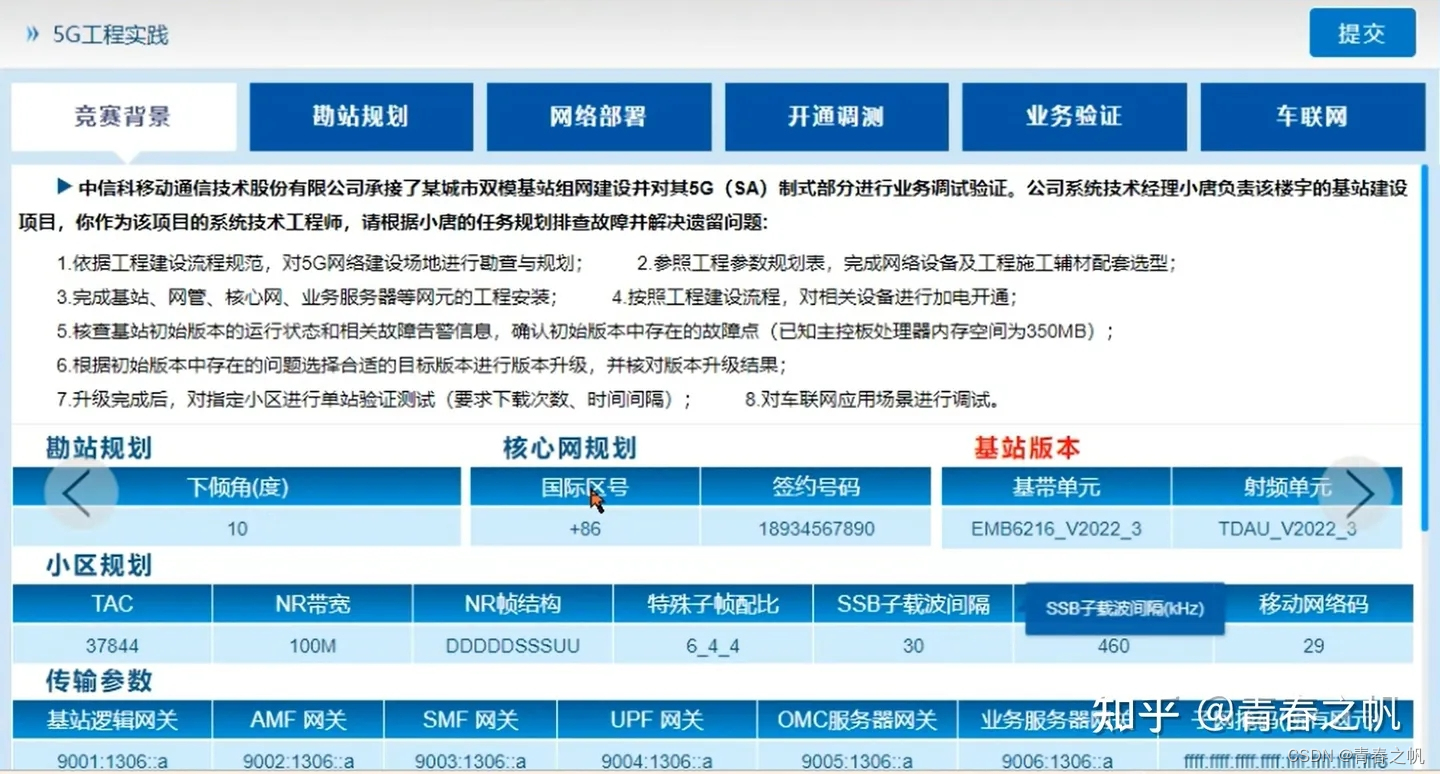

首先进入比赛，可以看到进入的背景介绍内容，稍微浏览一遍。后面仿真都会用到，为简便后面的教程都用“背景”来描述。

勘站规划

第二个模块就是勘站规划，如图。

1、射频规划

这里不用我们填，但是后面会用到。

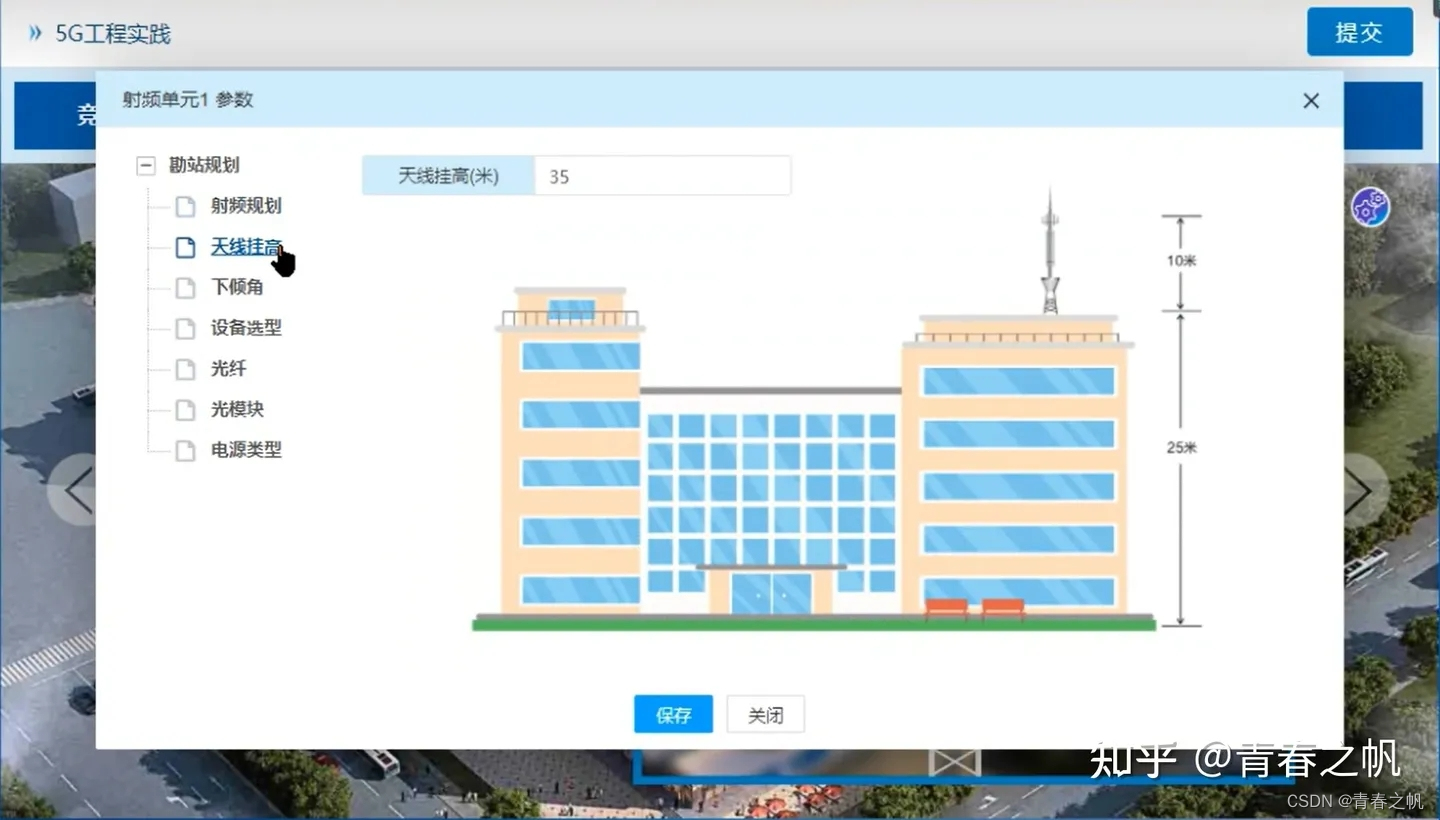

2、天线挂高

就是楼层高度+天线高度。

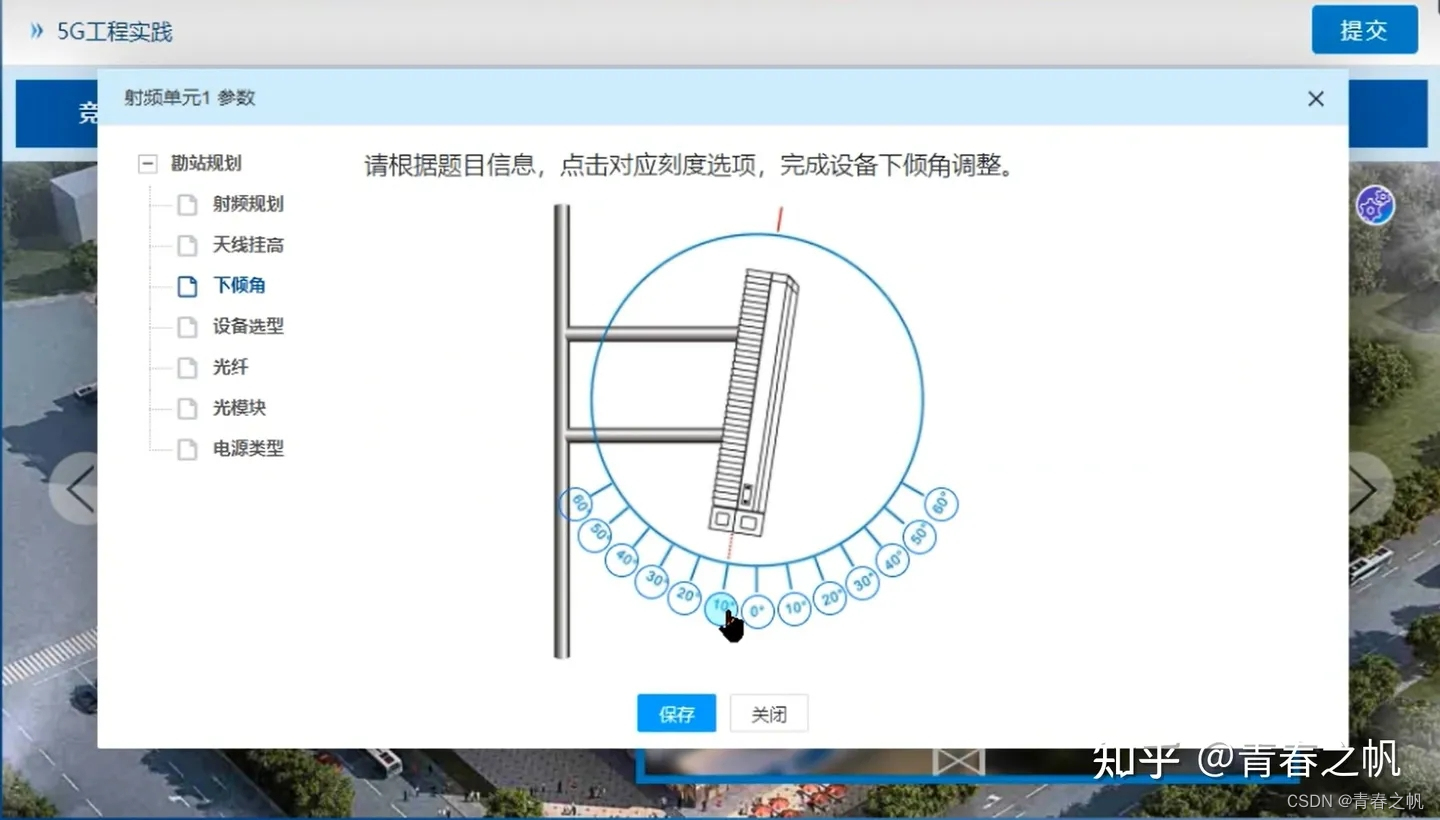

3、下倾角

这里要根据最开始的“背景”来选择，可以看到下倾角为10度。

4、设备选型

这里要根据“背景”里邻区信息中的NR频点来选，可以看到是4725MHz。

然后依次点击下面的三个设备，可以看到会弹出来设备信息，选择包含4725MHz的工作频段的设备就行。

这里的AAU信息很重要，后面的信息都要基于这里选。

其他信息在设备详情里面都有，对着填就OK。

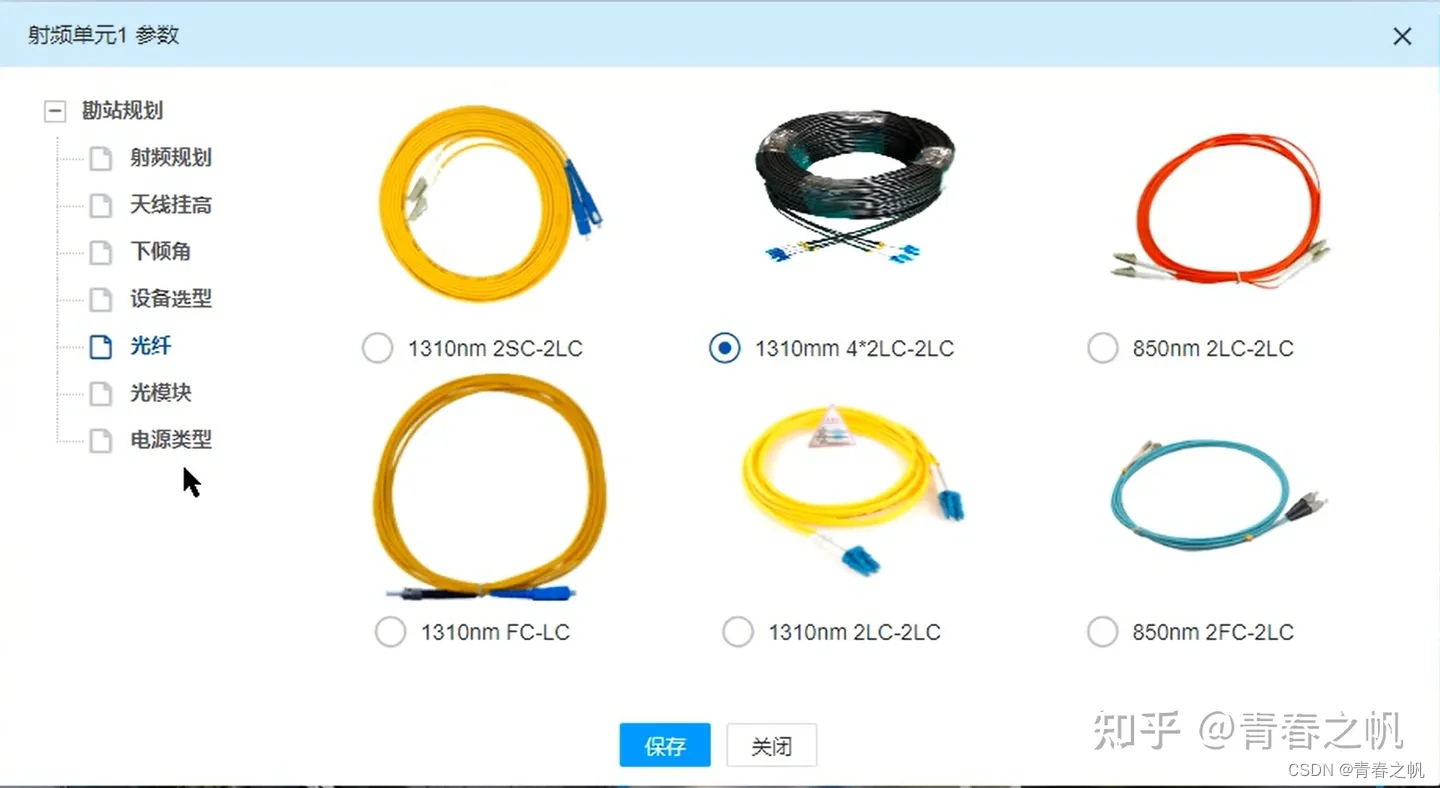

5、光纤

接口模式选单模，这里可以直接记住，学过光纤通信的都知道这里的1310nm是指单模（才发现题目打错了，上面写的mm），850nm指的是多模。

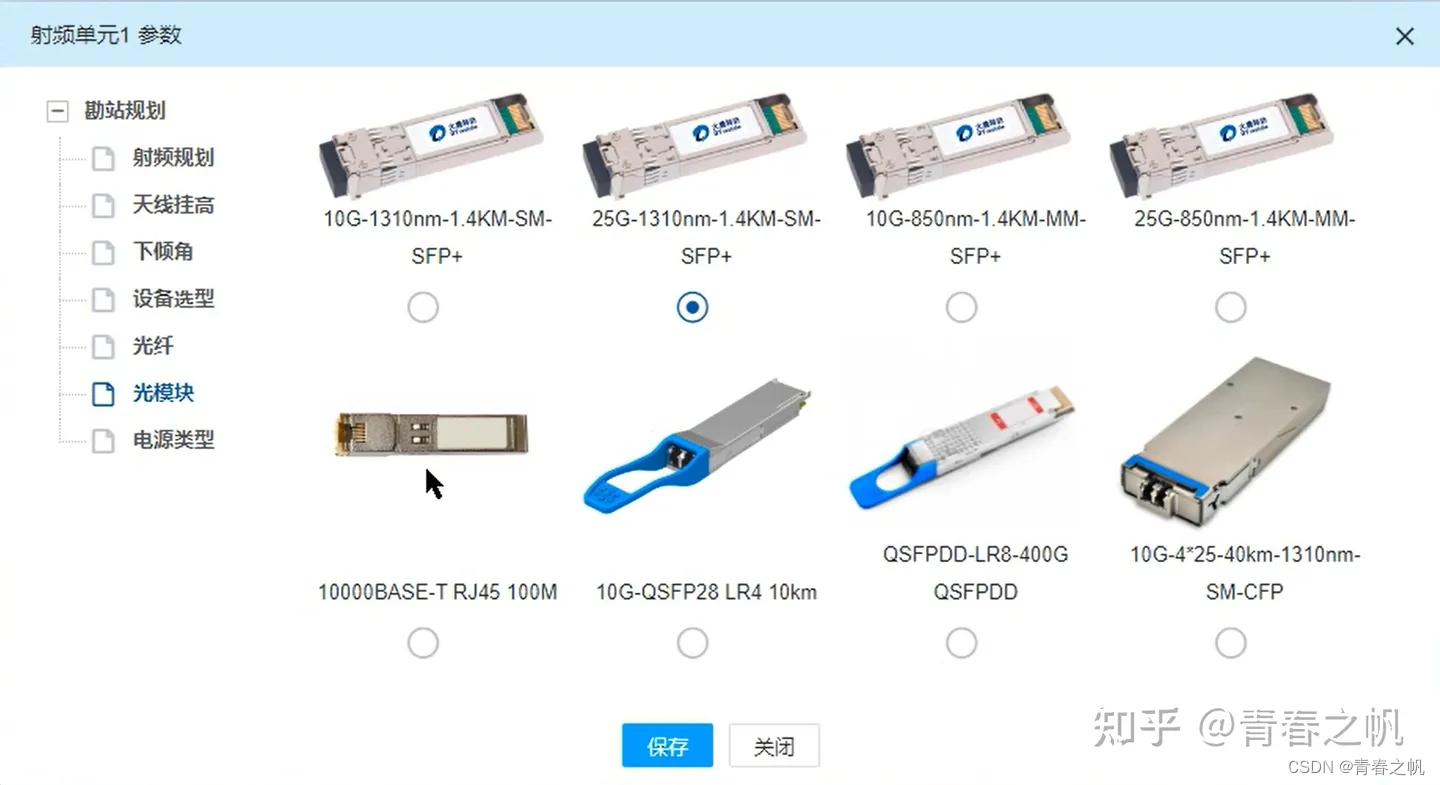

6、光模块

接口类型2*25G，单模，选择对应光模块即可。

7、电源类型

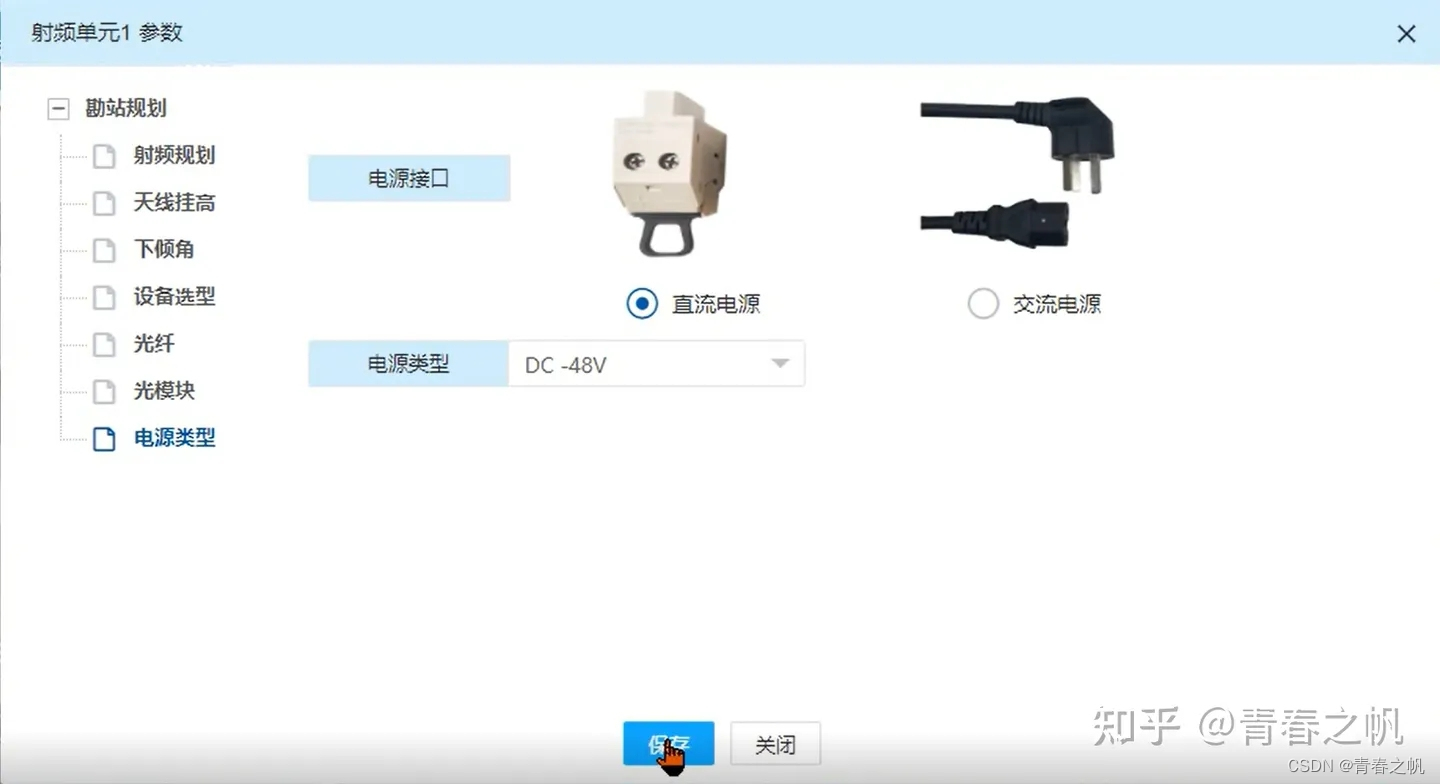

前面的AAU信息可以看到供电方式DC-48V，简单，直接选择。这样射频单元就配置完成了，进入下一个环节。

网络部署

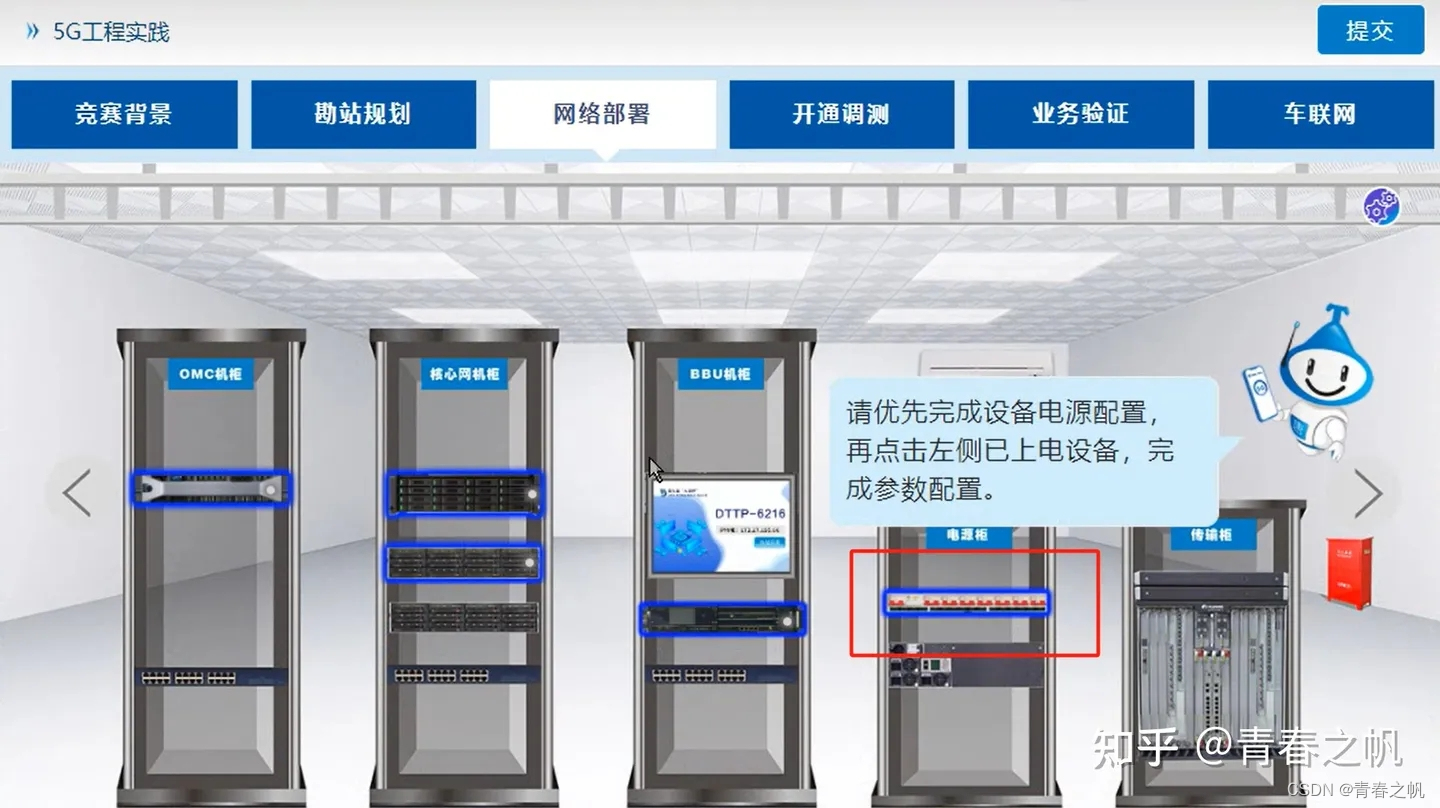

这里有很多模块，OMC、核心网、BBU、电源柜，这里的电源柜好像是新加的，之前没有碰到过，但是根据平常知识还是可以解决。先配置电源。

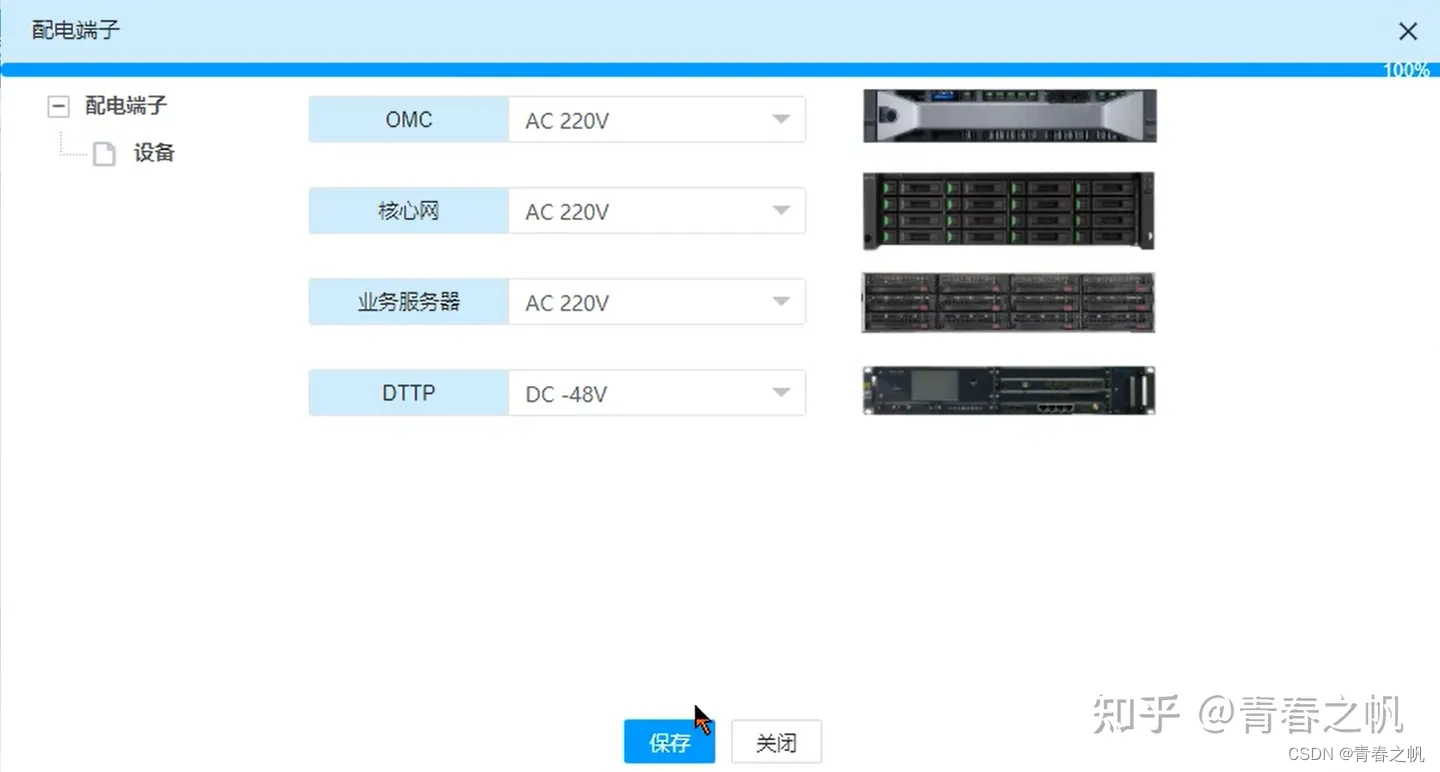

配电端子

这里就不做解释了，可以直接记下来。

OMC机柜

1、传输参数

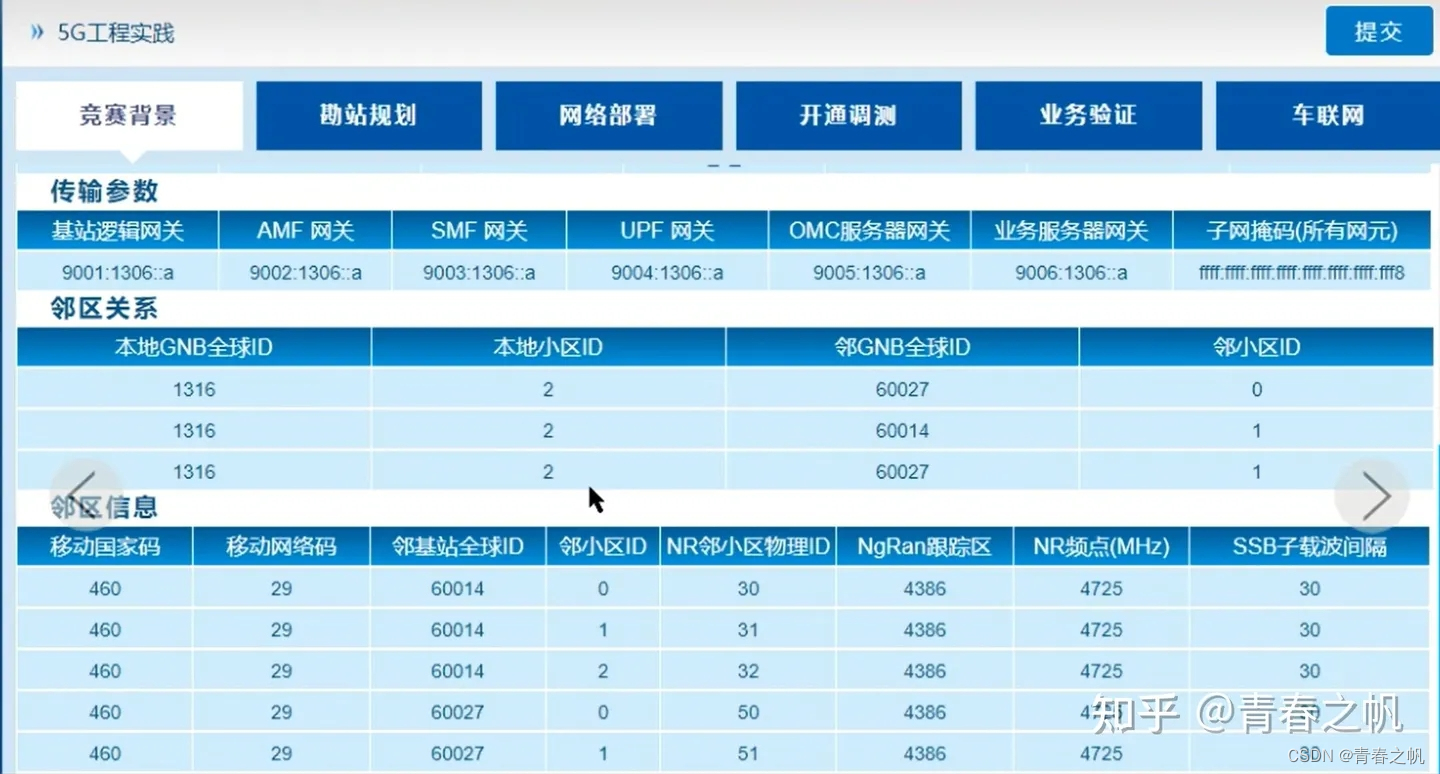

这里可以看到需要选择OMC服务器地址和基站逻辑地址，看到“背景”的基站逻辑网关和OMC网关，和子网掩码，这里需要有一些IP配置的专业基础，不会的同学可以去学习学习，我这里就不详细介绍计算方法了，其实就是网络地址、IP地址和网关地址的区别和计算方法，这些都需要依靠网关地址和子网掩码进行相关运算得出。

——————————————————————&&&&&&&&&&

看到很多人问怎么算的，还是解释一下吧，网络地址是网关地址和子网掩码做与运算得出，传输参数的地址可以选除去网络地址网关地址和广播地址的任意IP地址，我一般就选比网络地址大1的地址，只要不和网关地址冲突就行。大家可以试验一下。

比如，这边子网掩码是最后一个字节是fff8，换算成二进制就是1111111111111000，即子网掩码前125位都是1，就是/125，然后网关地址最后一位是a，二进制就是1010，相与就是1000，也就是换算成16进制就是8，所以网络地址应该就是::8/125，这边可能系统有问题，当时算的时候没有这个选项，选的是::/125然后对了。

有问题评论区留言。

——2024.4.16

——————————————————————&&&&&&&&&&

2、路由关系

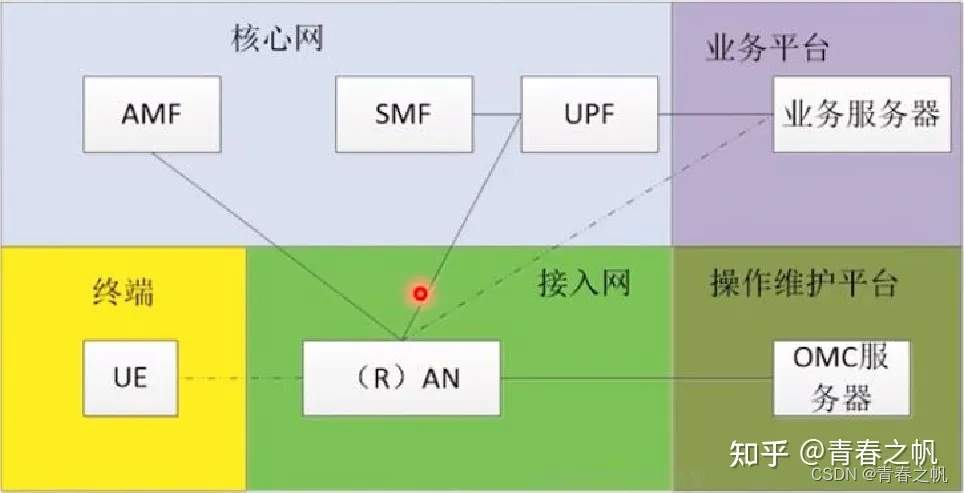

后面的路由关系都可以根据以下关系图来选择，RAN就是基站。

路由关系根据上面的关系图就知道选择OMC->基站，IP类型这次的仿真都是IPv6，只会IPv4的小伙伴们注意了，赛前最好也去学学IPV6的算法，都是可能会考的。对端网络地址就是基站的网络地址，网络掩码都是一样的，根据“背景”选就行，本地网关IP地址就是OMC的网关IP地址。OMC配置结束。

核心网规划

1、签约号码

直接根据“背景”选择即可。

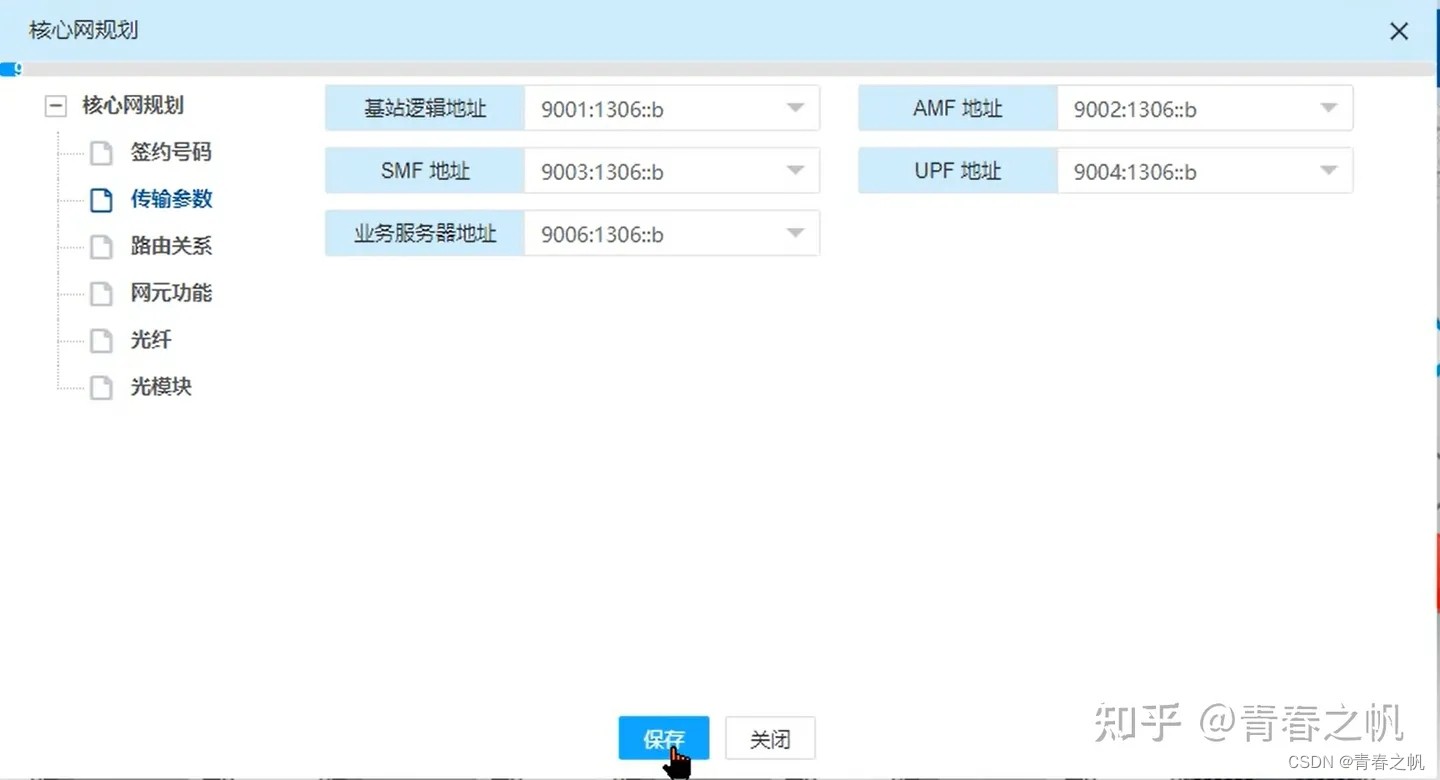

2、传输参数

同理，知道了最后一个字段是多少其实就是根据不同模块第一个字段对应的数字选择就行，因为后面的字段都是一样的。

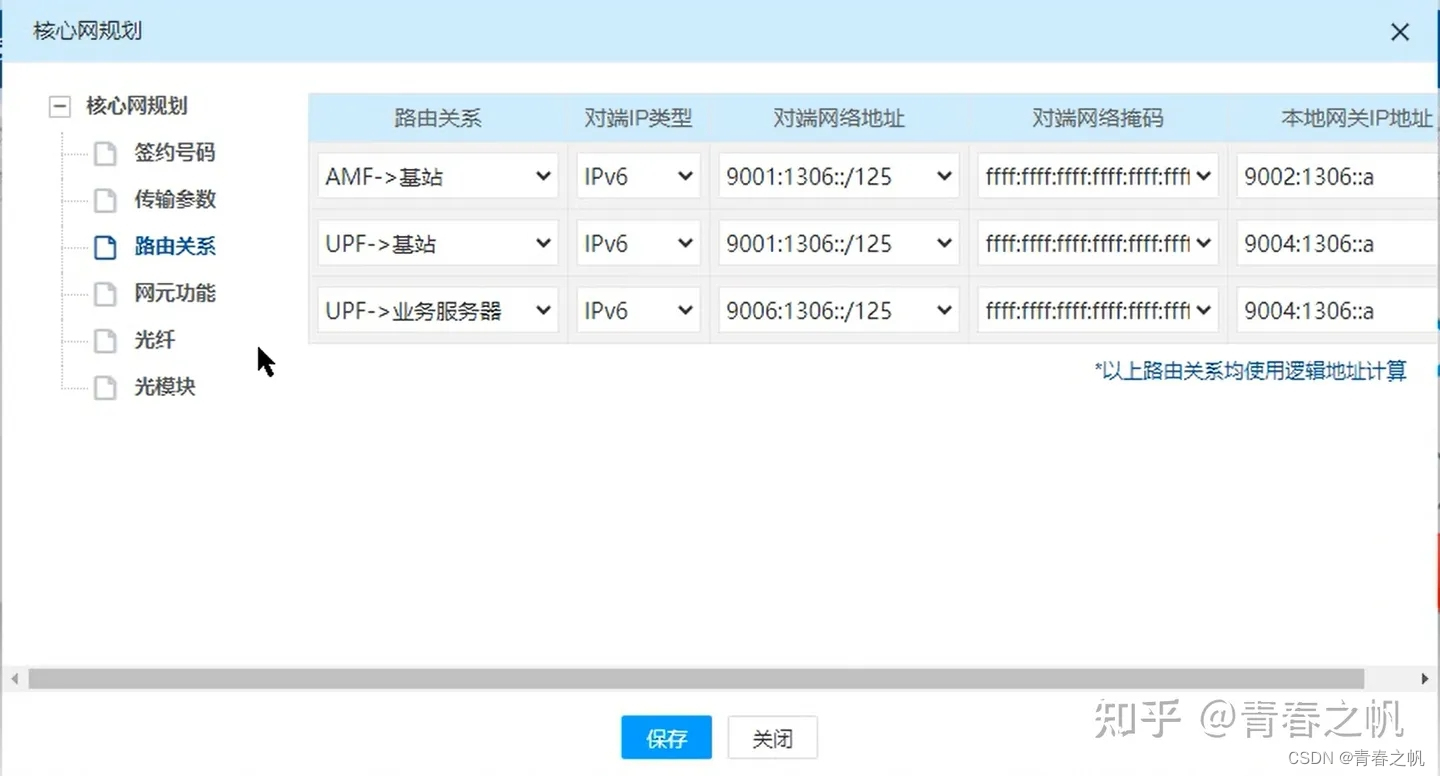

3、路由关系

根据前面的关系图来选择路由关系，其他的也是一样的道理，easy！

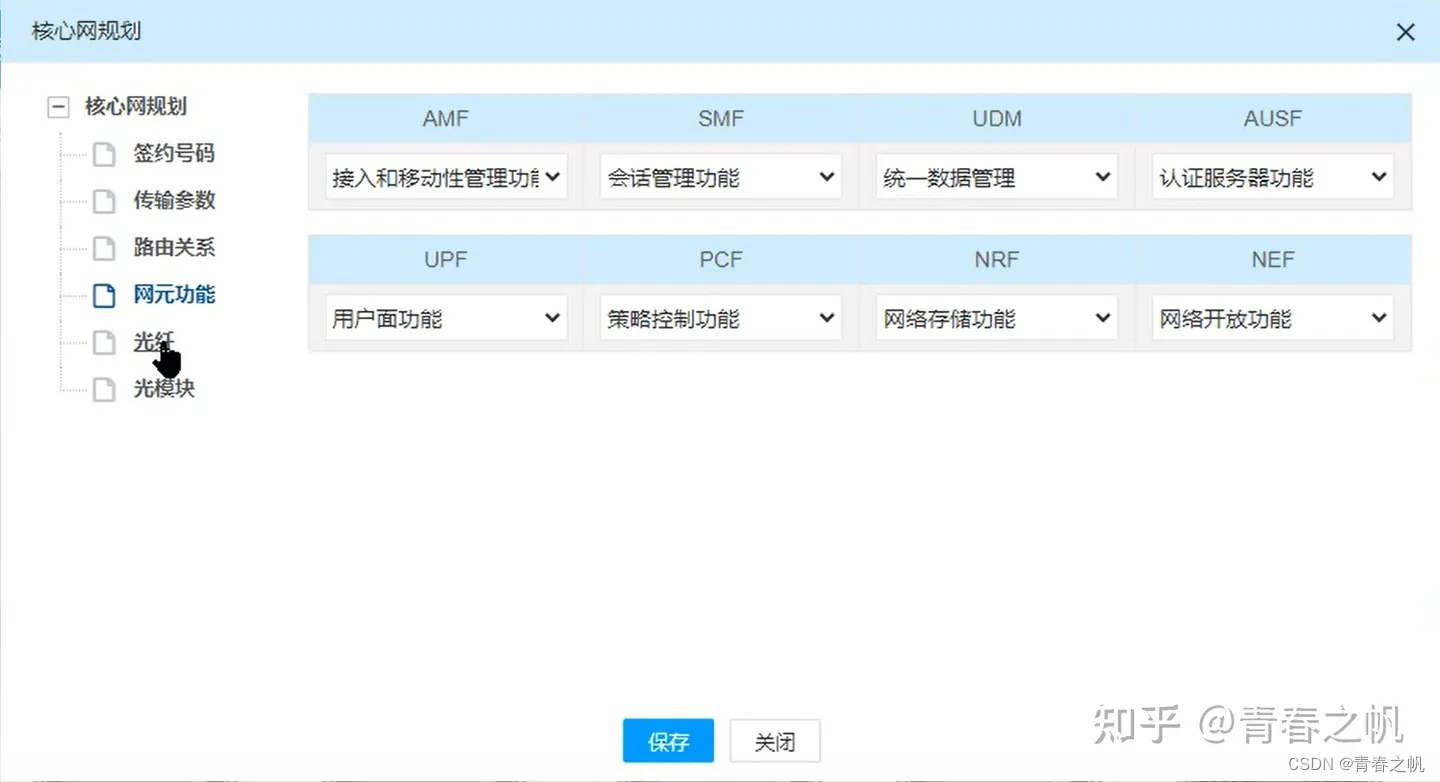

4、网元功能

这个背一背就行。

5、光纤

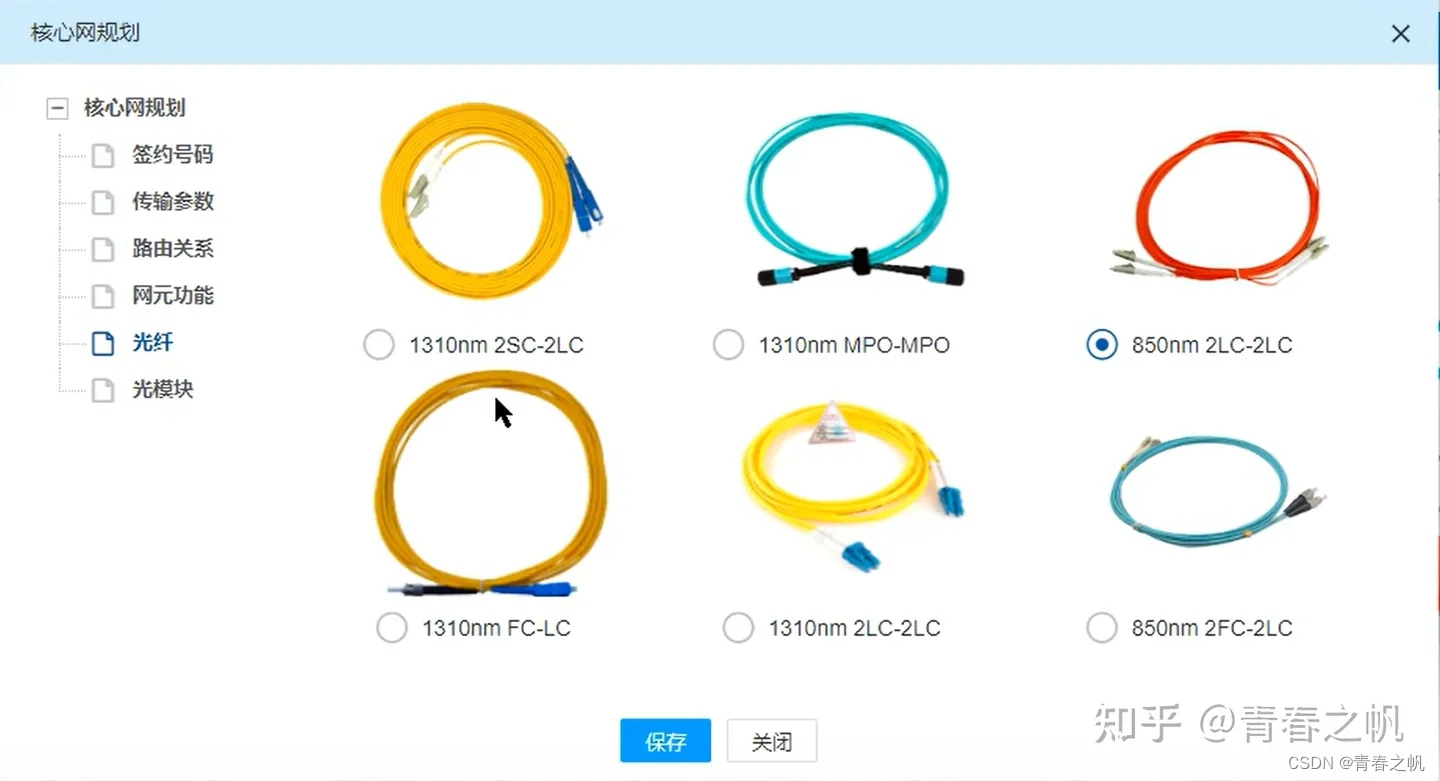

记下来就行，核心网的光纤是850nm 2LC-2LC，多模。

6、光模块

记下来，25G-850nm。至此核心网规划配置完毕。

业务服务器

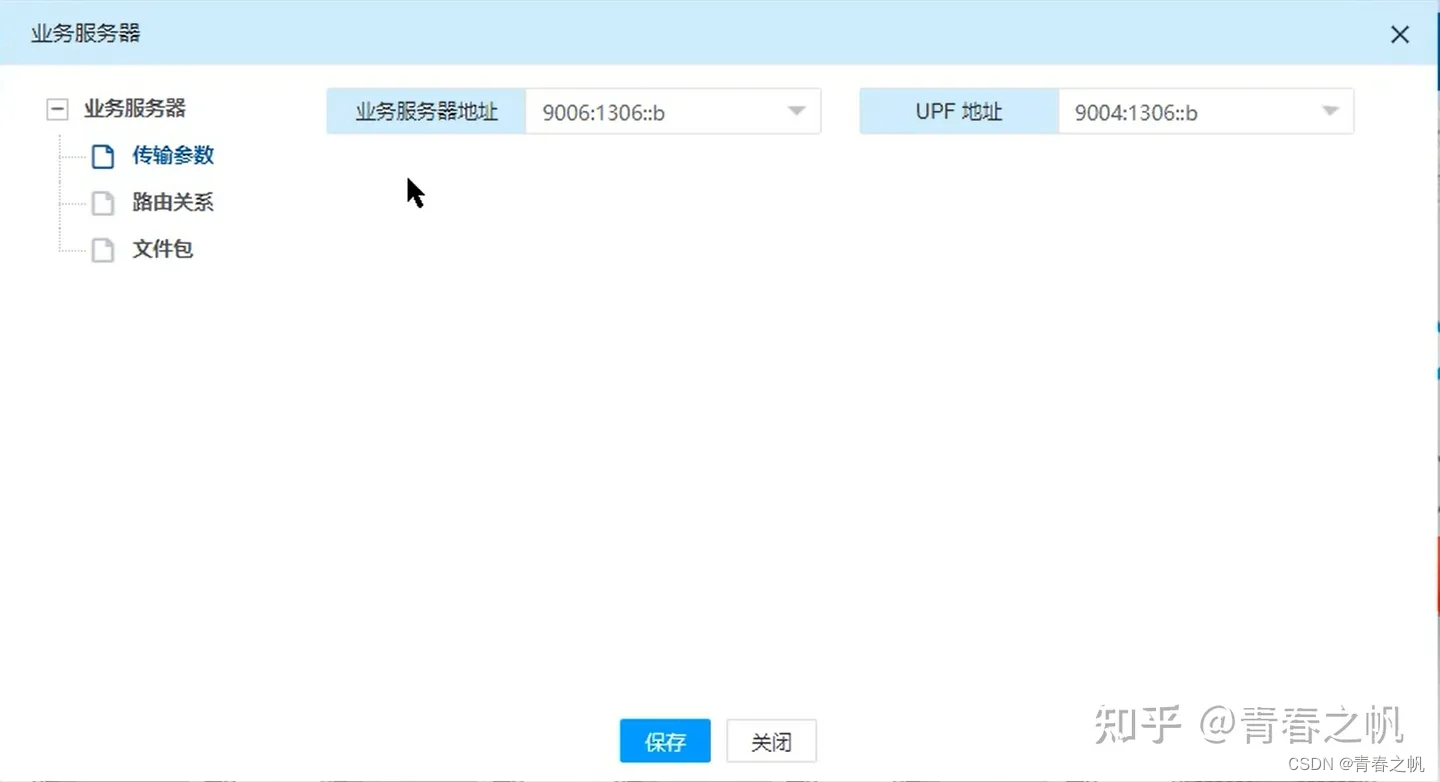

1、传输参数

也是根据“背景”的对应地址来选。

2、路由关系

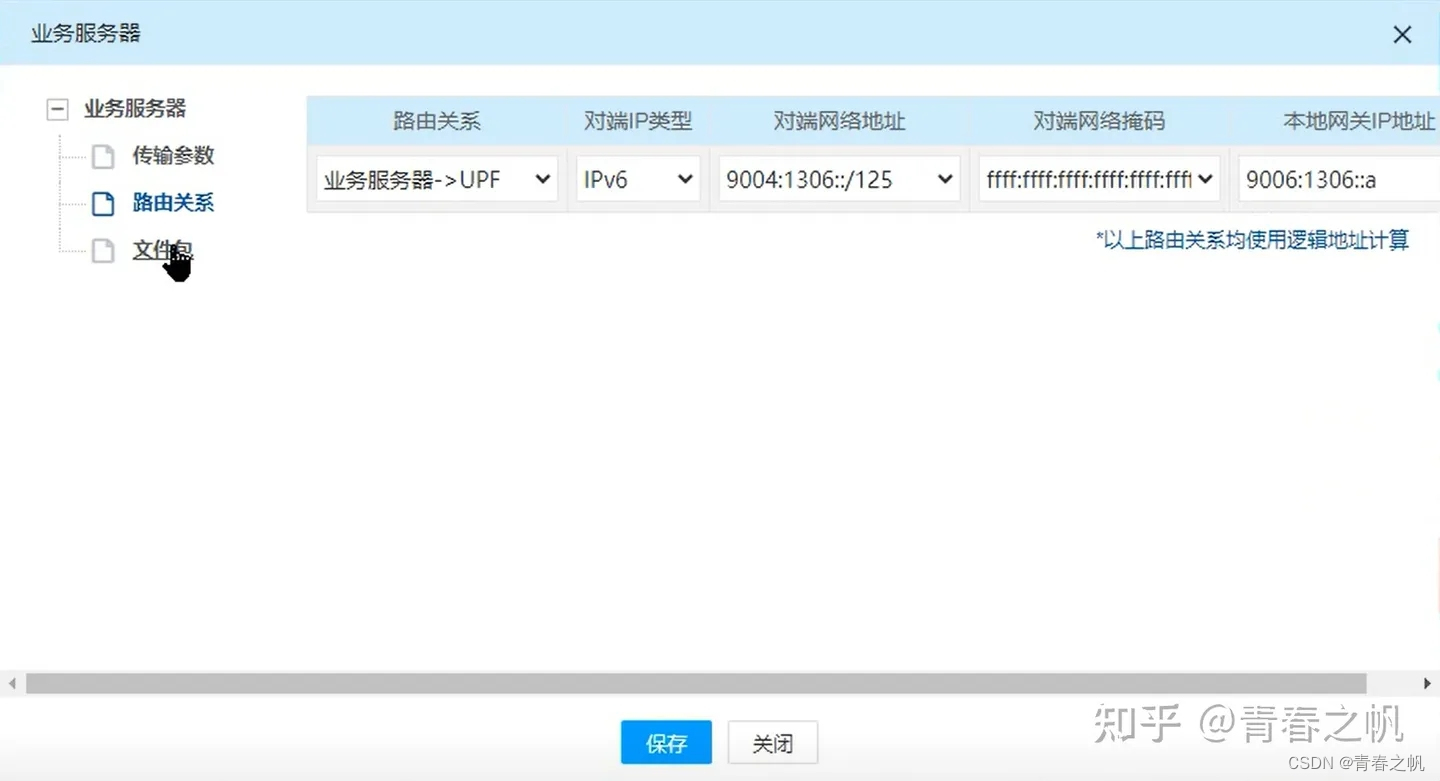

下面关于传输参数的和路由关系我就直接放图了，都是一样的道理。把那个关系图记住，然后别选错就行。

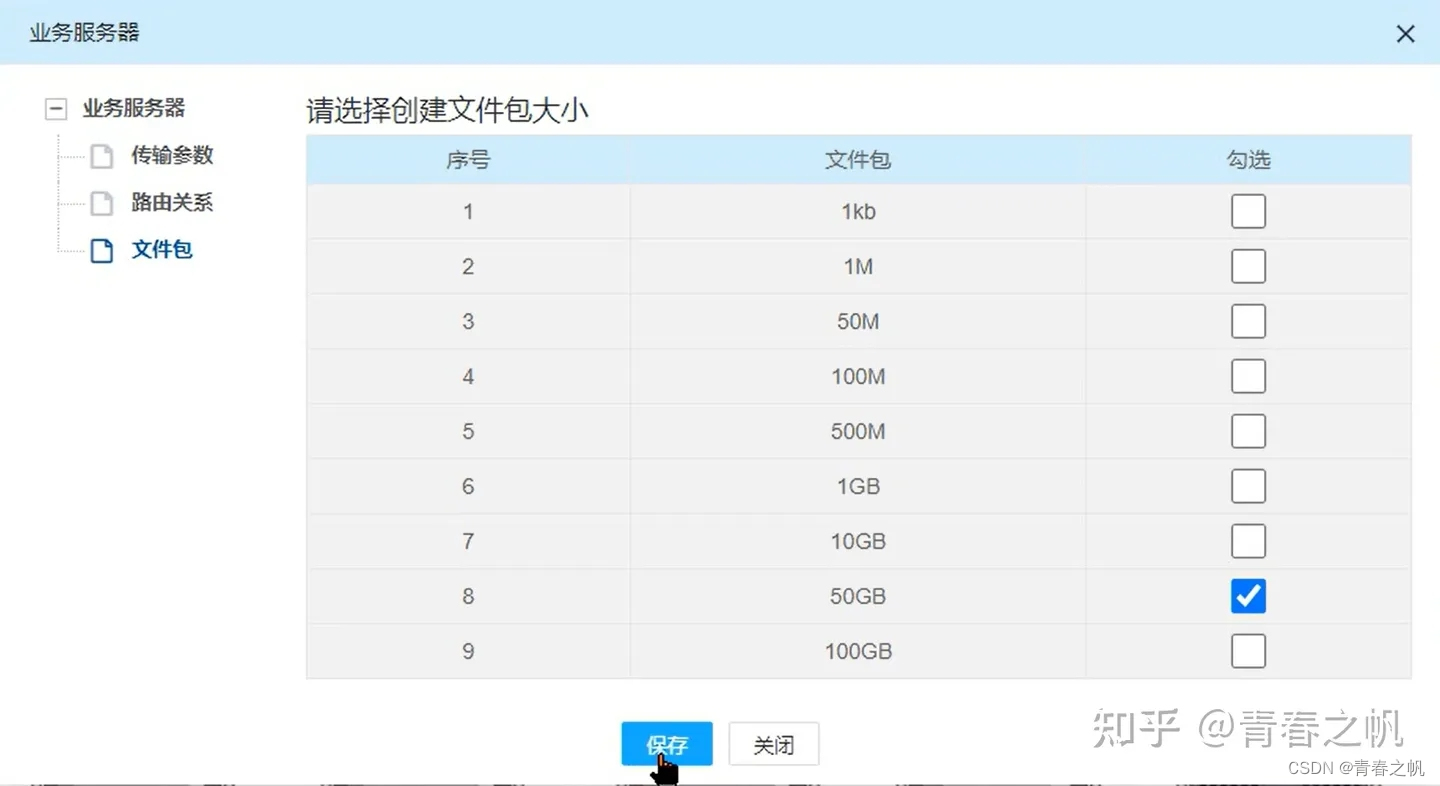

3、文件包

这里我每次都是选择50GB，没什么问题。业务服务器配置完毕。

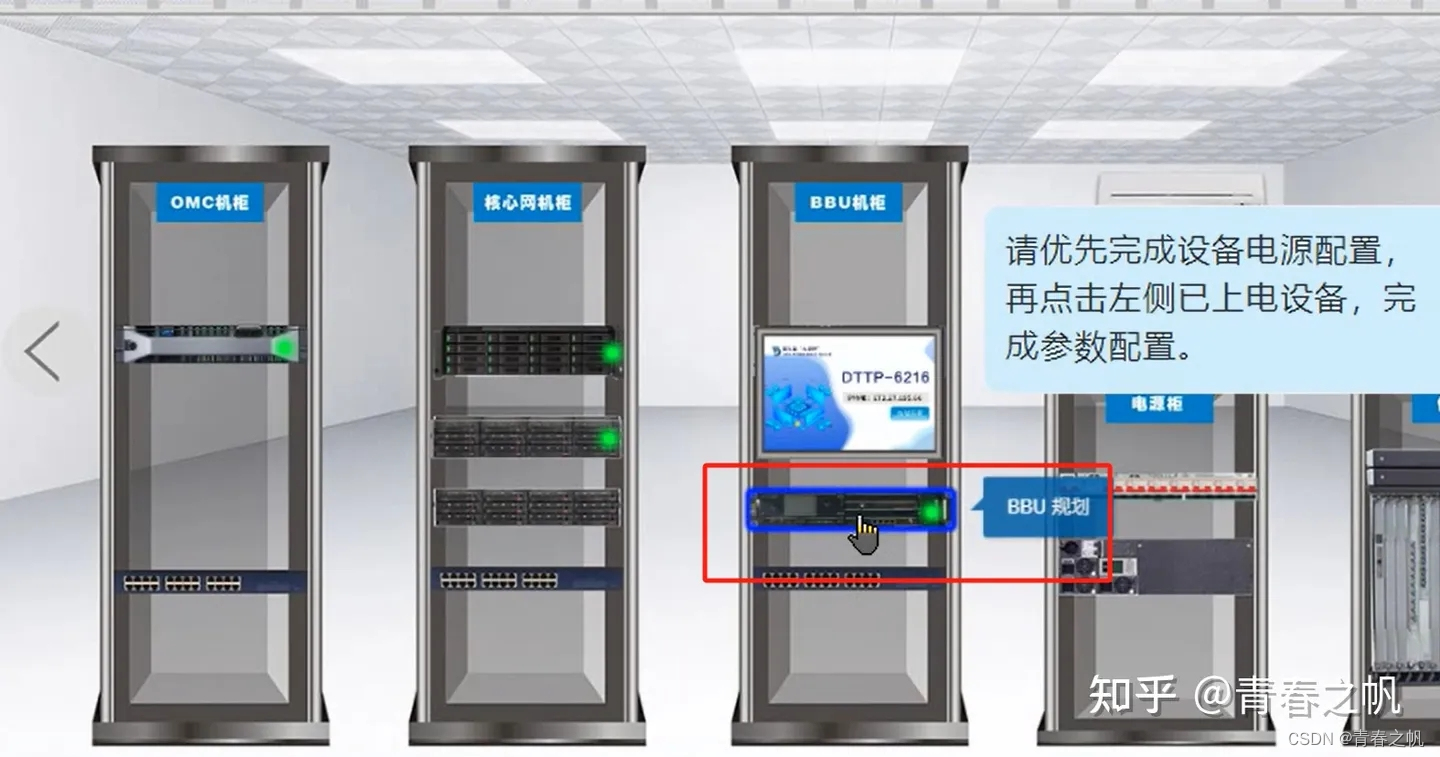

BBU机柜

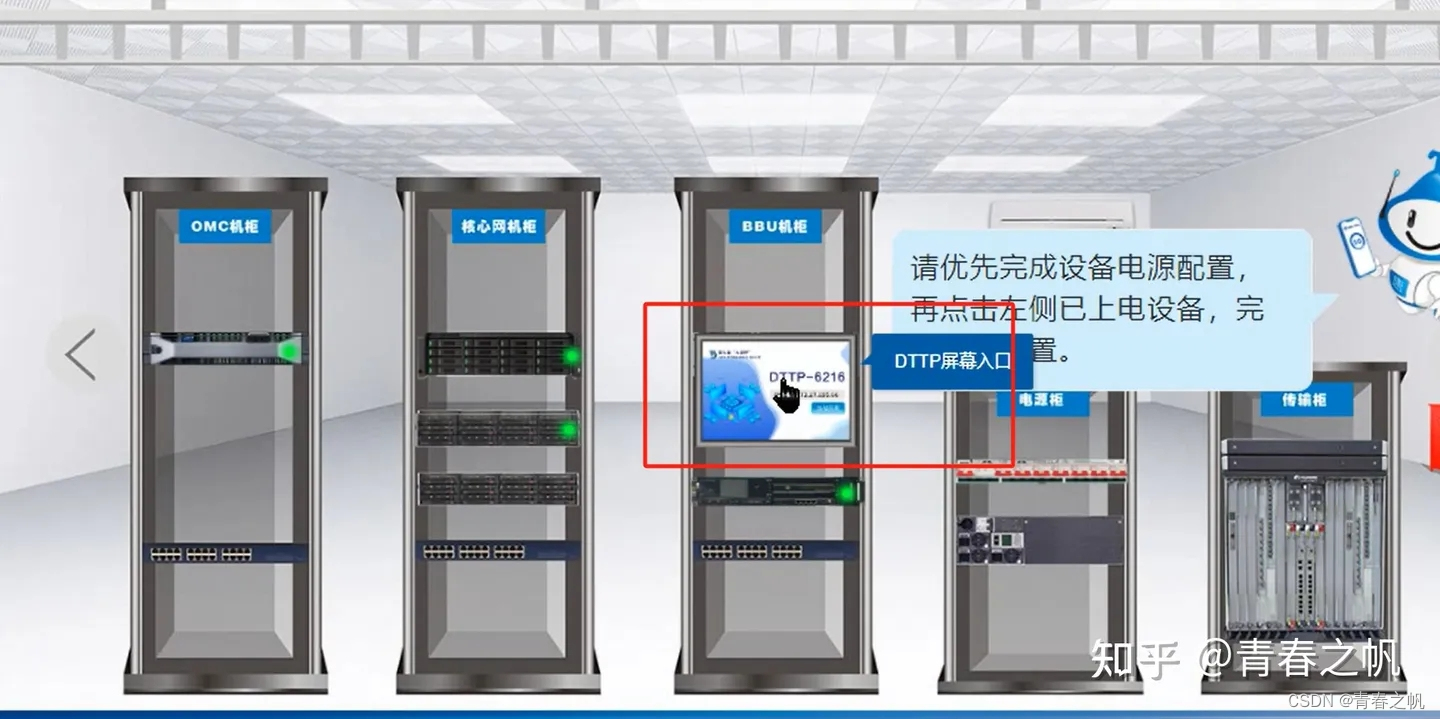

开始配置BBU机柜，这里也和往年不一样，可以看到有一个DTTP屏幕入口，点一下。

可以看到进入了设备界面，根据提示点击。

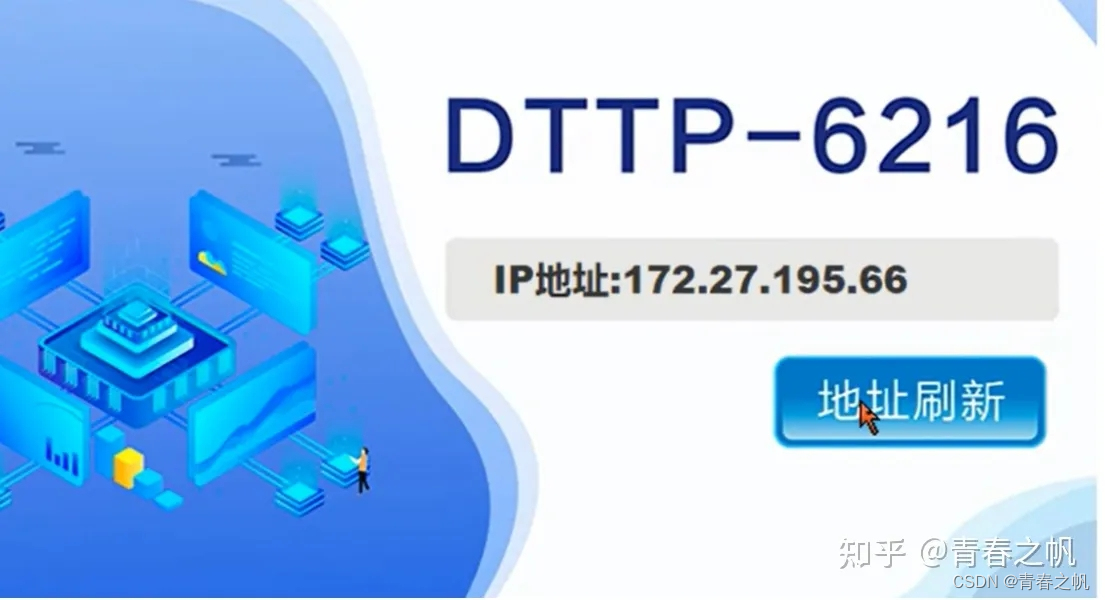

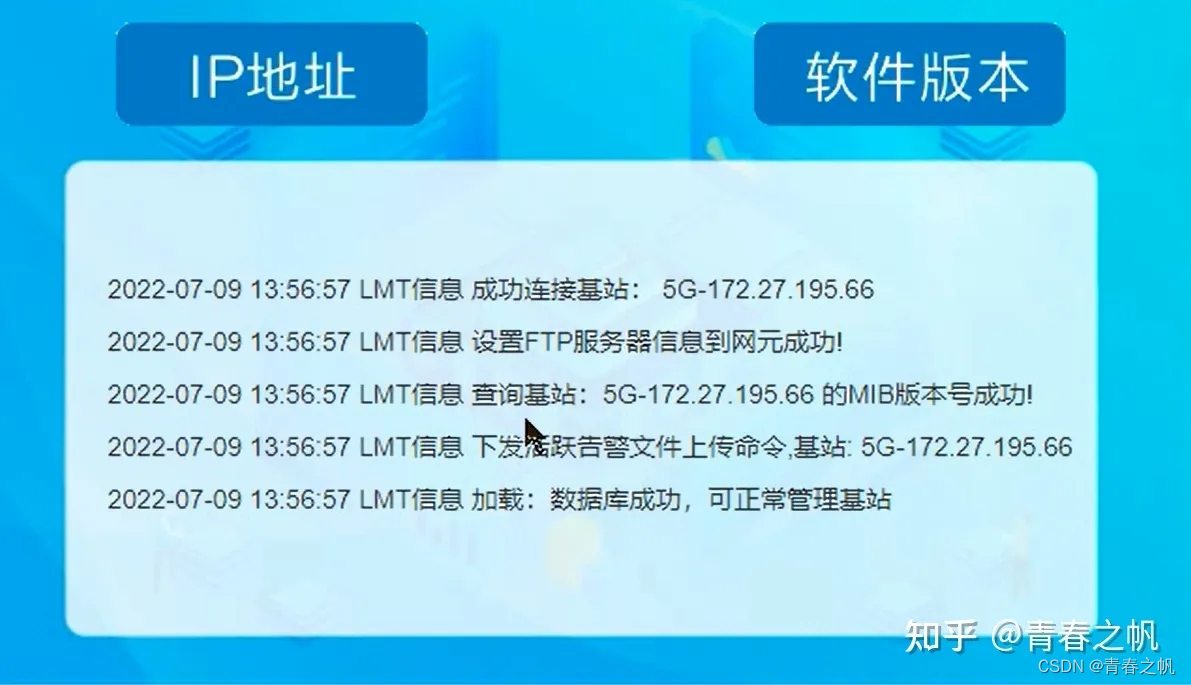

可以看到一个IP地址，后面有用。

退出来点击BBU规划

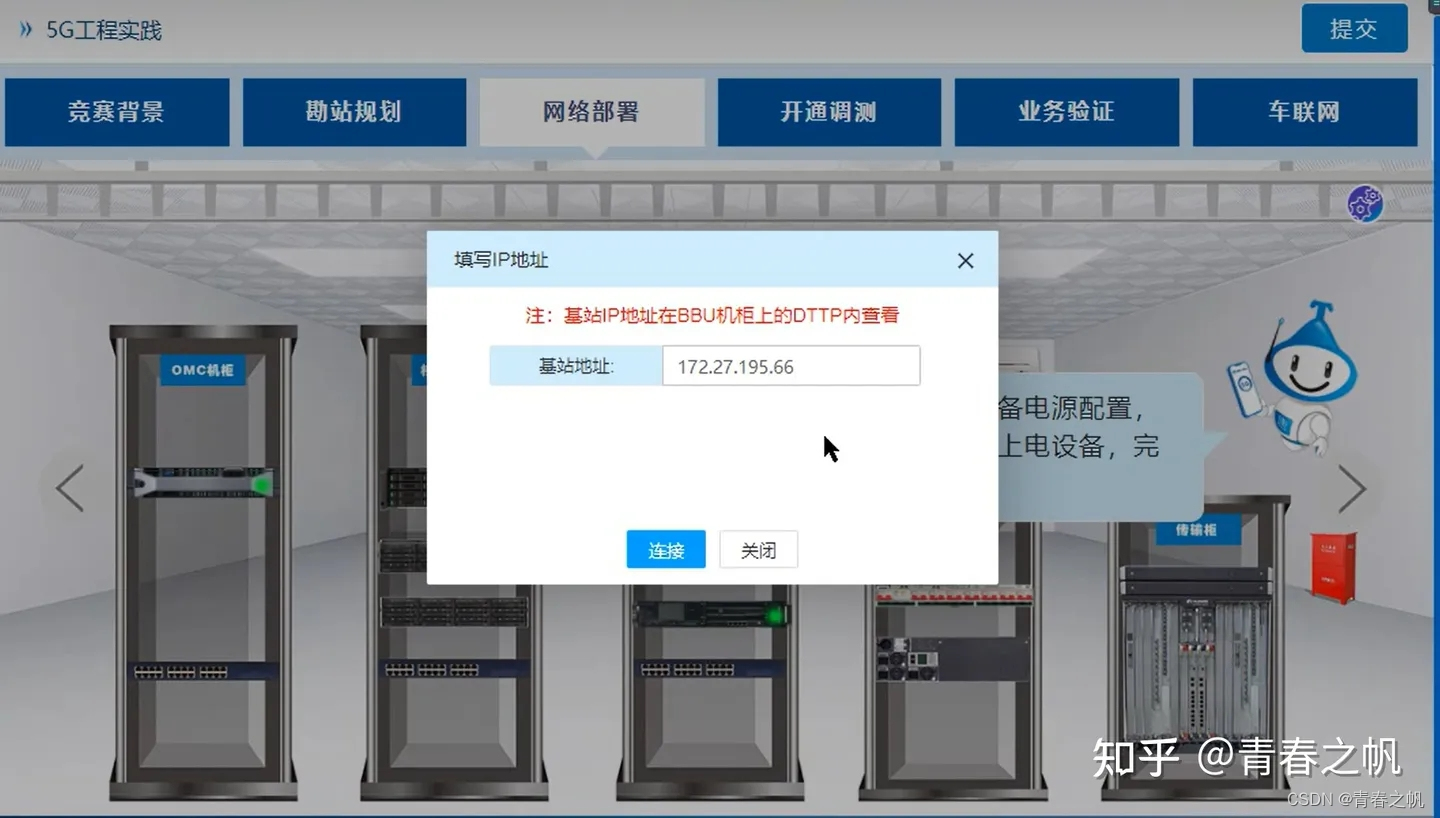

填写地址即可，点击连接。这里我突然想到之前国赛去北京线下参赛的时候是有一个真实的设备，设备外面确实写了一个IP地址，电脑端填写地址连接就行了，现在线上只能做成这样了，也挺有体验感哈哈哈。

下面开始最麻烦的环节了，真正的BBU规划来了，刚刚那个只是连接了而已。。

1、板卡规划

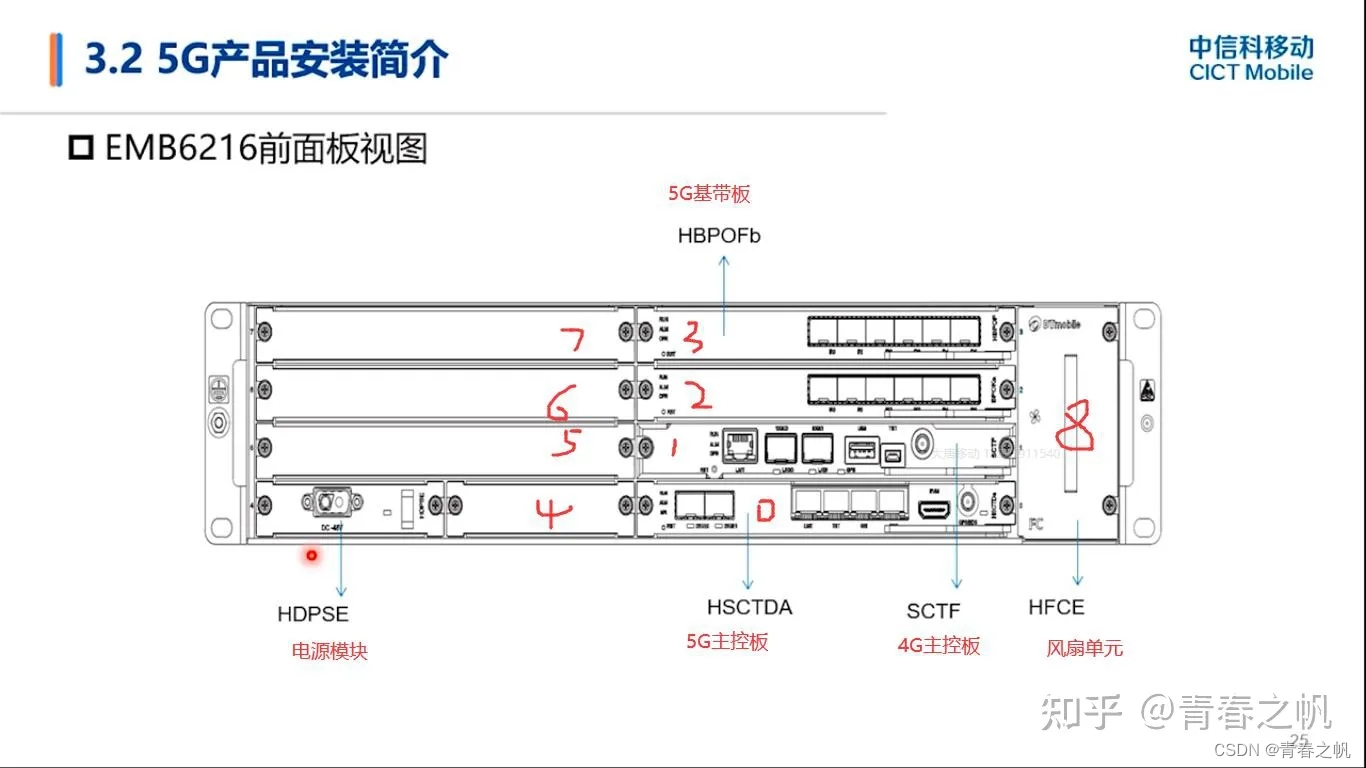

根据前面的DTTP基站实物图完成配置，这里每年都会变，随机应变即可。（PS，这里可能会看出来和前面的实物图不太一样，确实有点奇怪，最上面那个板子我是多次尝试后成功的，主打一个随机应变偶尔可以排列组合，也可能压根和这个实物图没什么关系），然后再下面一个图是EMB6216设备的办卡，可以参考一下。

2、设备接口规划

这个可以直接记住，基本上不会变。

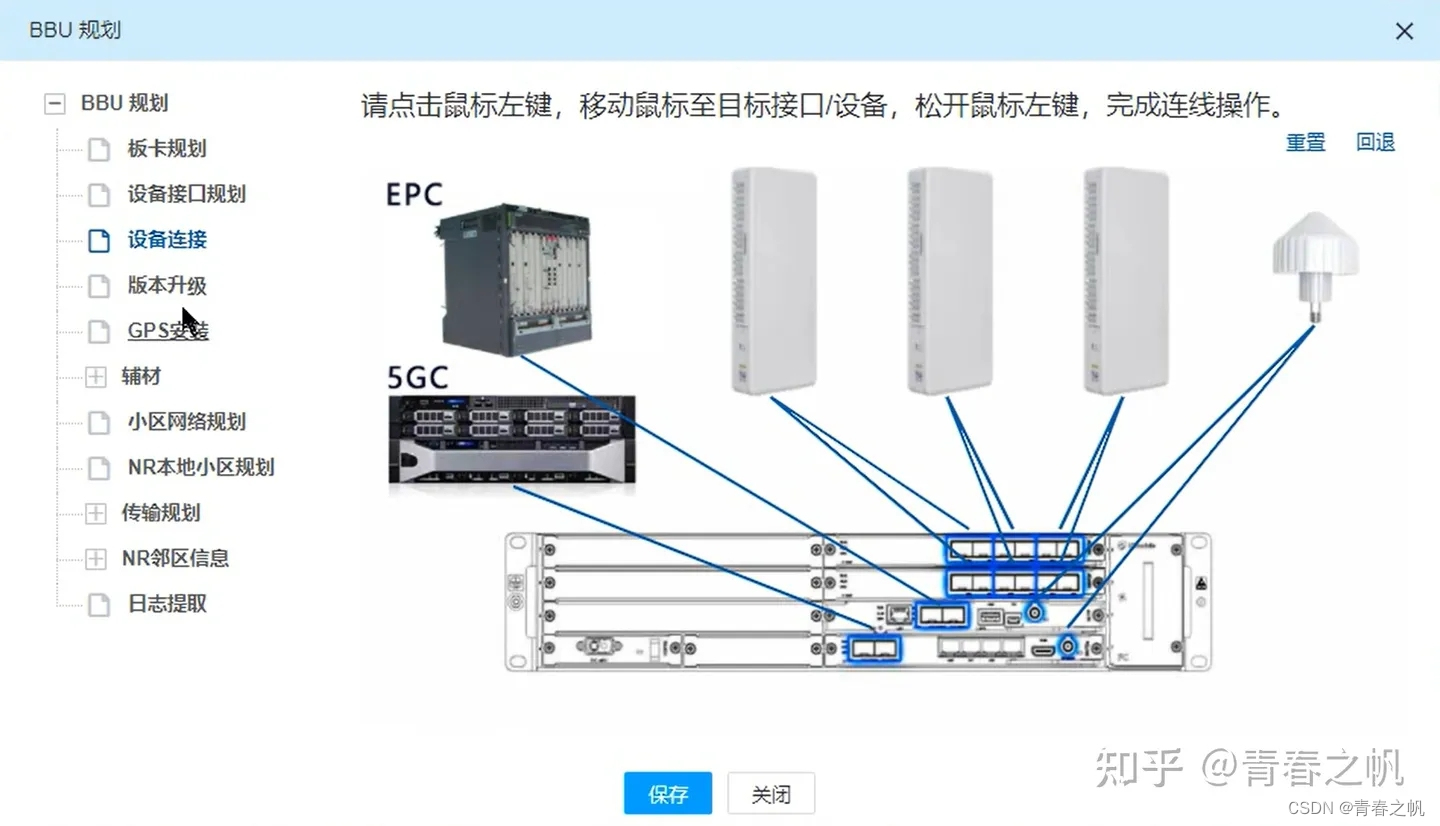

3、设备连接

这个也有一定规律，对着连就行。

4、版本升级

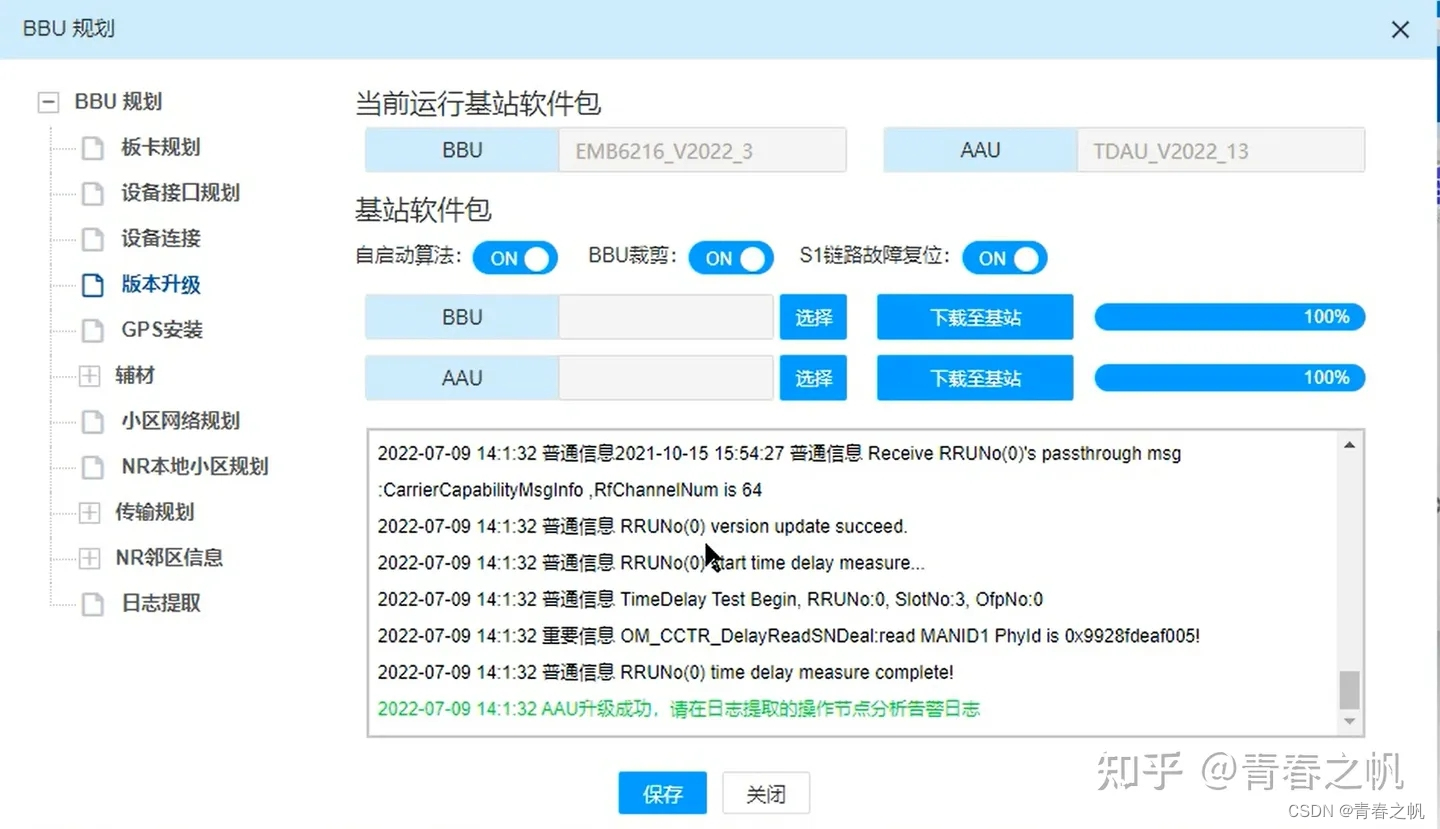

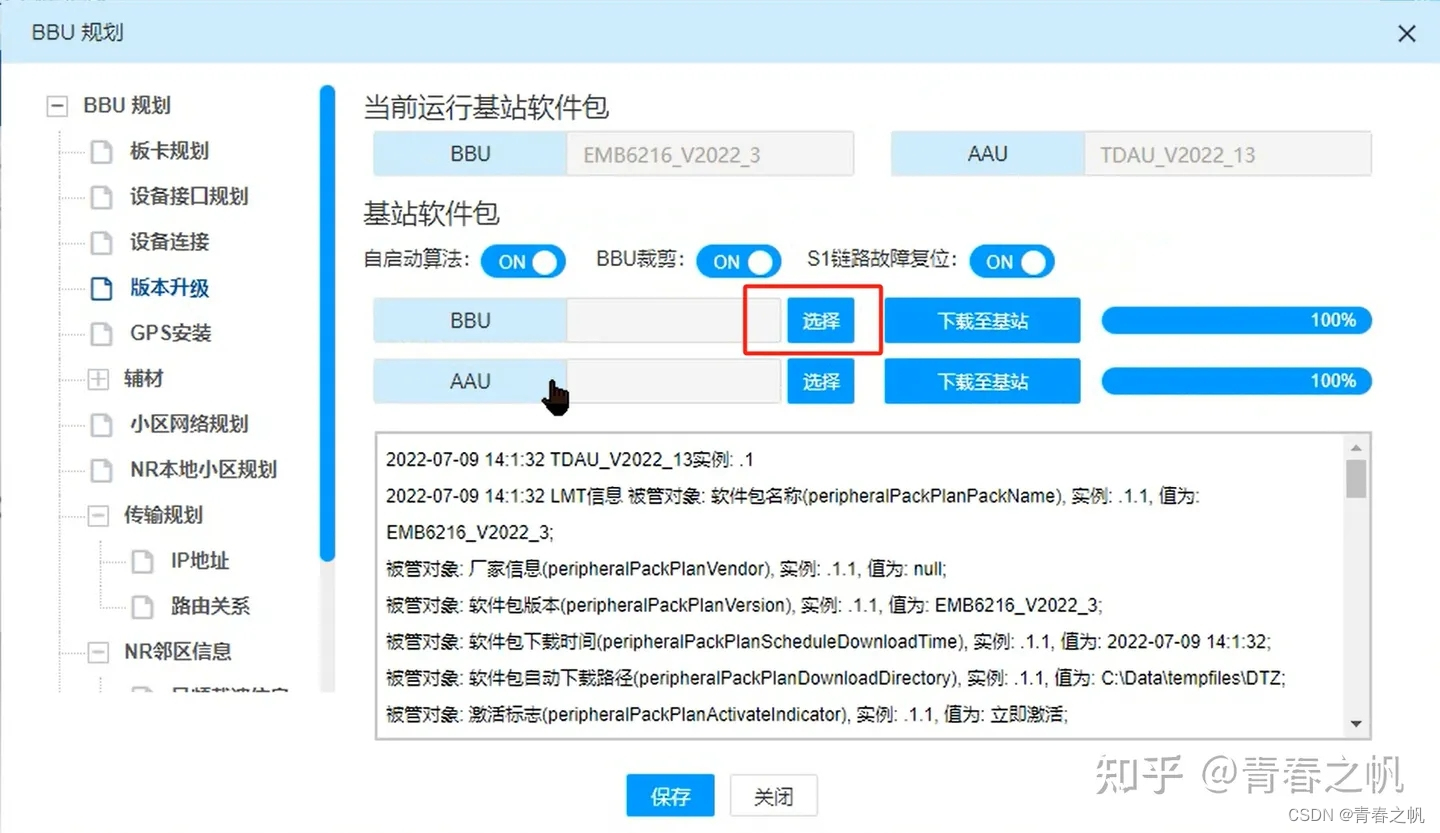

自启动算法、BBU裁剪、S1链路故障复位都是开启状态。剩下的软件包选择这个有点难，也是我最后不得已触发了排列组合技能哈哈哈，我先随便选了一下，最后会着重分析。

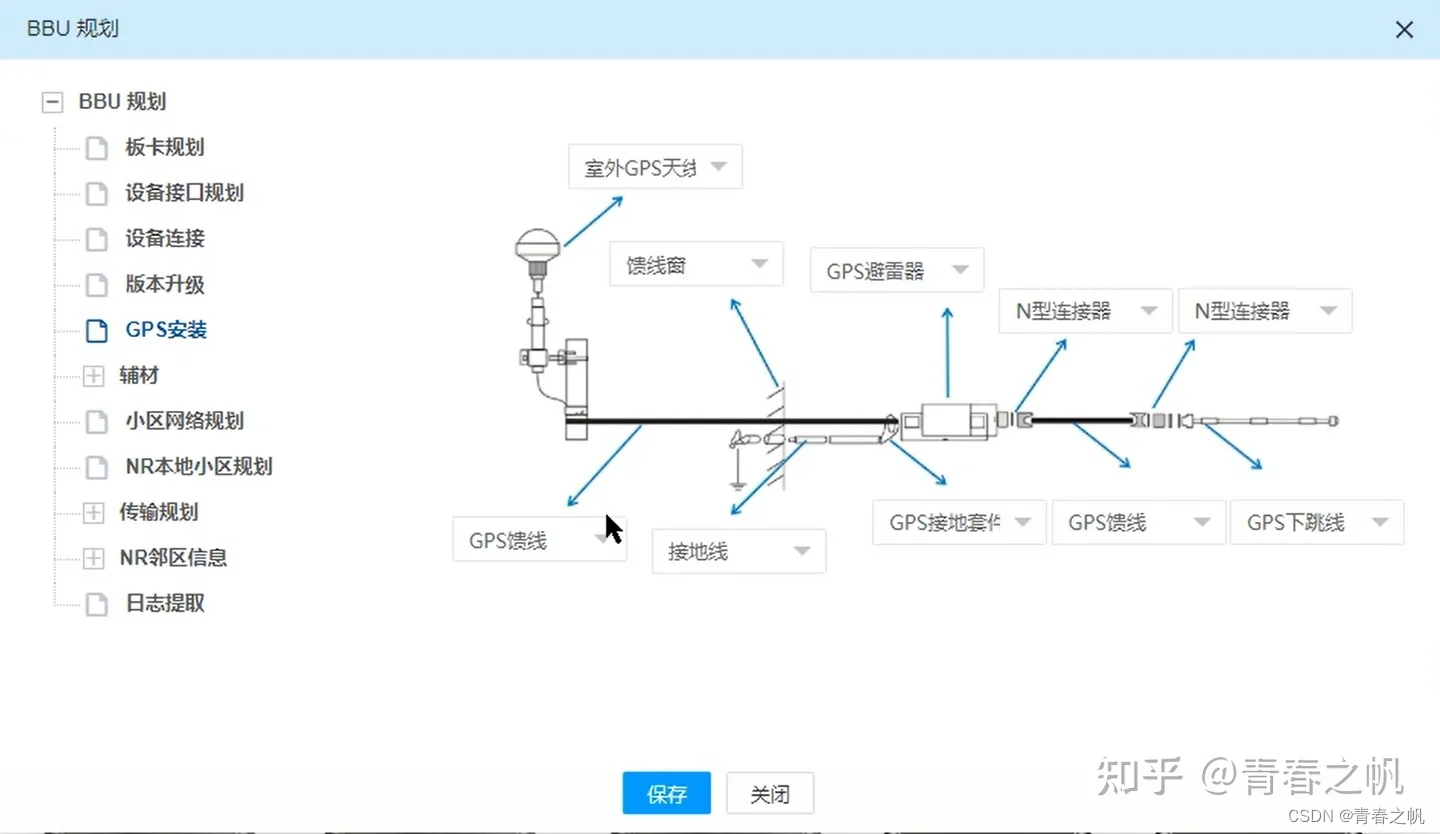

5、GPS安装

直接记住，一般不会变。

6、辅材

记住就行。

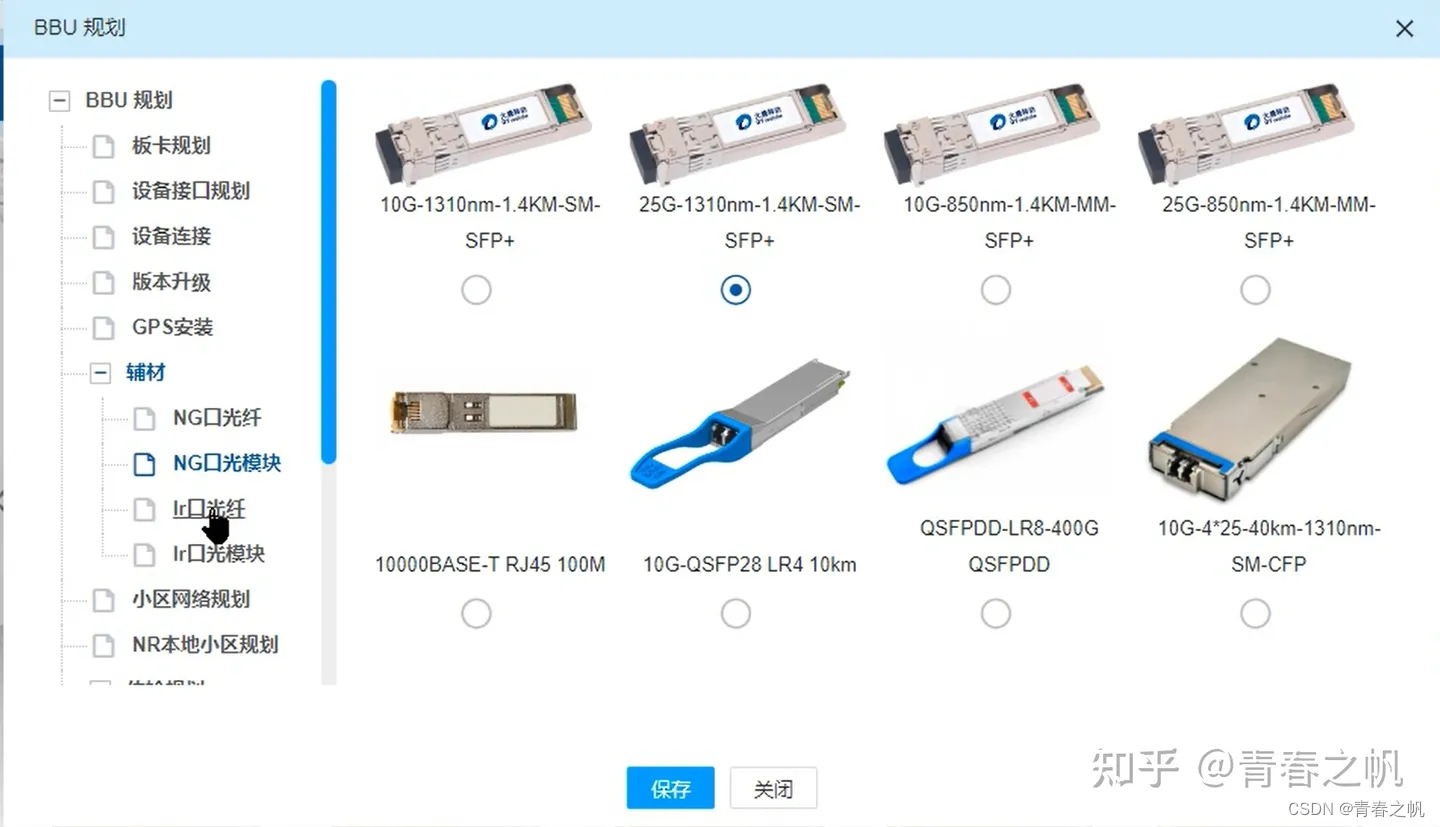

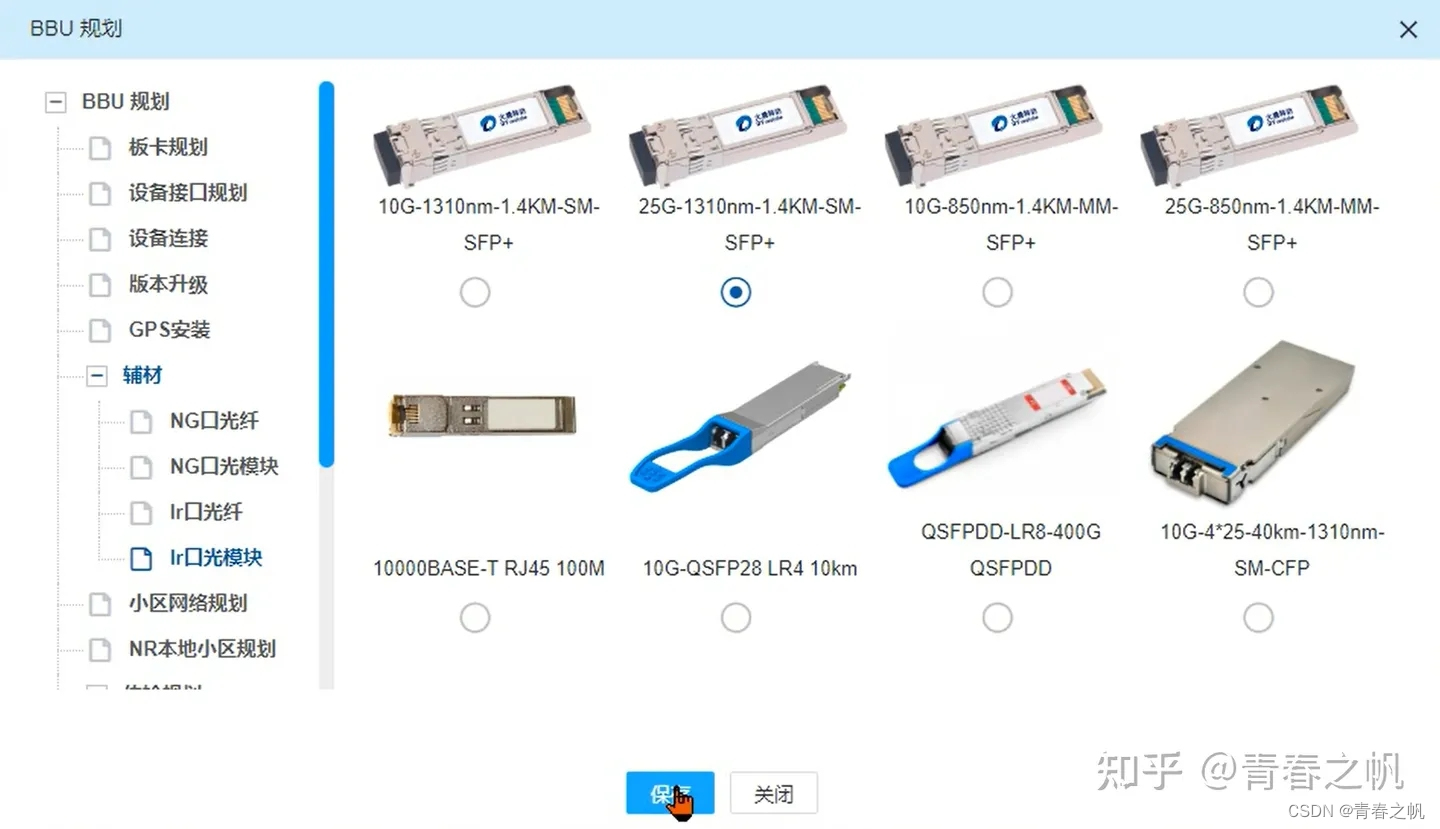

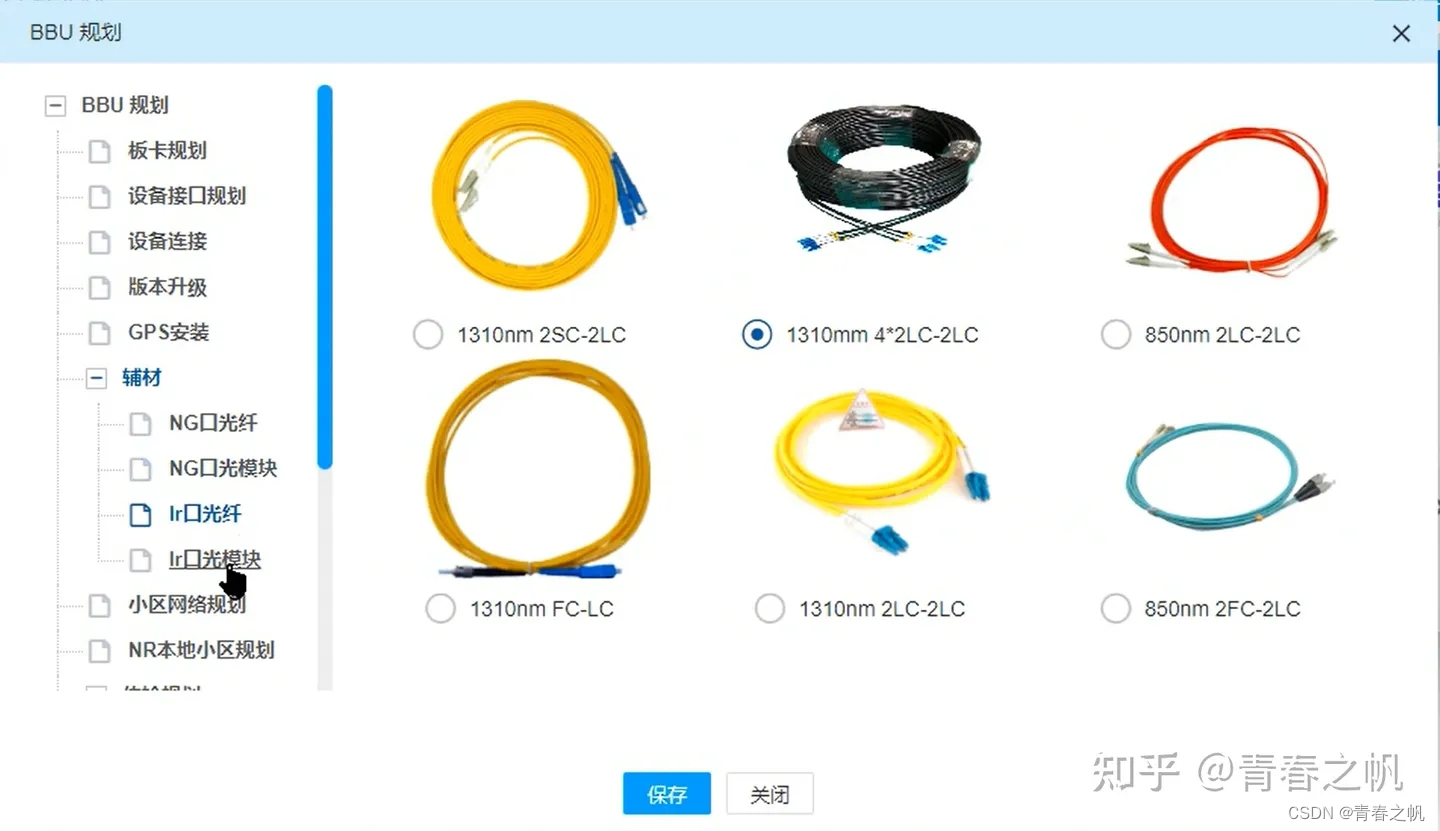

• 这里需要注意的是，之前的比赛我记得Ir口光纤都是选的1310nm 2LC-2LC，这次选这个反而不对，改成了1310nm 2LC-2LC才不报错，不知道是不是系统的问题，同学们做的时候也可以注意一下，可以多尝试一下，不排除系统问题，但最终系统能通过就行了。（后面还是优先选择1310nm 2LC-2LC吧）
• 我又思考了一下，我感觉是AAU和Ir口光纤只要是一致的就行，因为我前面的AAU就选了4*2LC的，所以后面也跟着选了这个，最后都是可以通过的。

7、小区网络规划

这个根据前面的射频规划和设备选型里的信息来填，PCI和射频编号是对应的，依次点击射频单元的射频规划就行。小区最大发射功率需要计算一下，就是W和dBm的转化，注意需要向下取整。

前面已知射频单元最大输出功率为320W，转换公式：10*lg(320/0.001)=55dBm

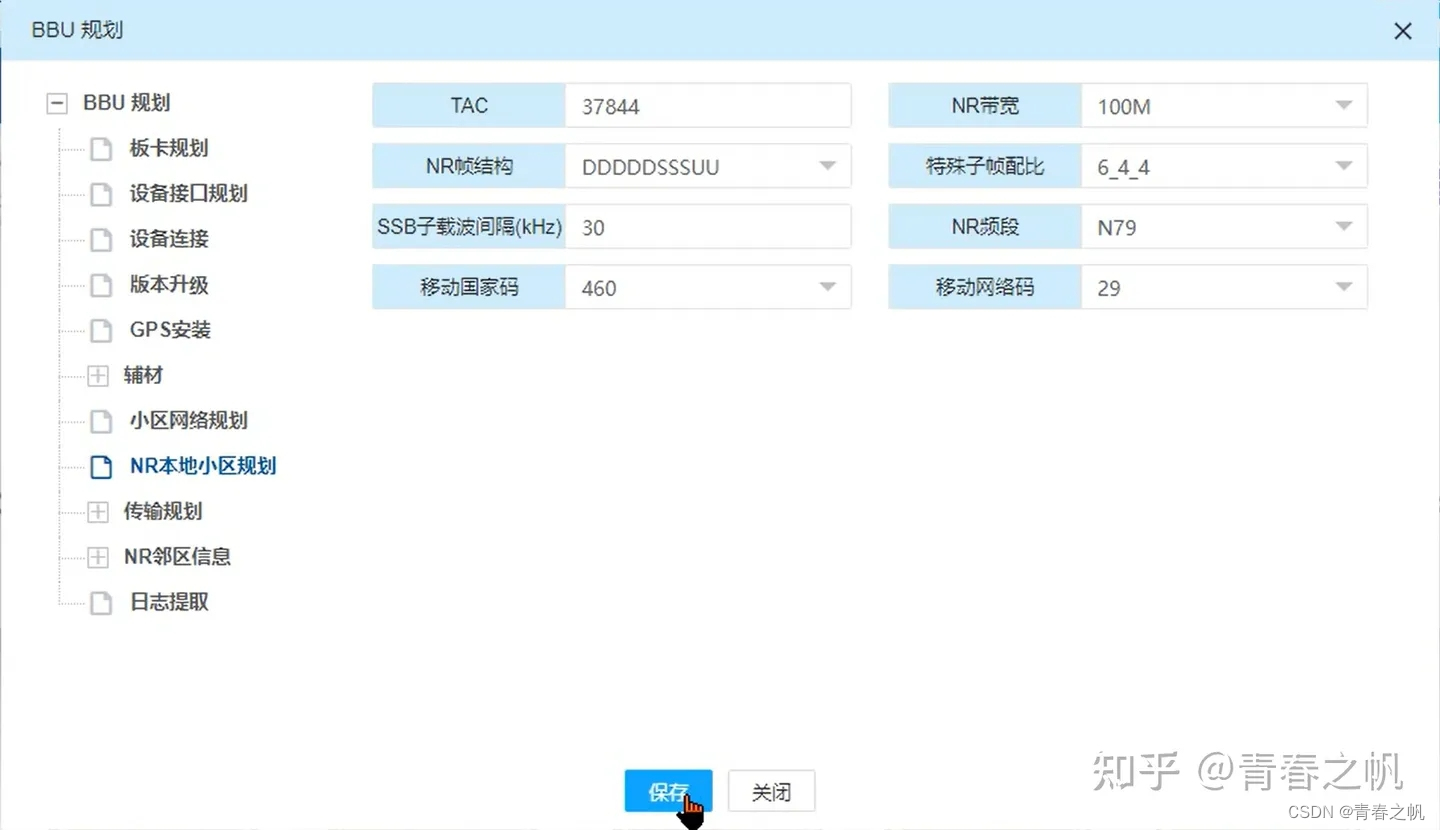

8、NR本地小区规划

这里的信息在背景里都能找到，不能找到的也可以在前面的题目设置中得知，依次选择即可。

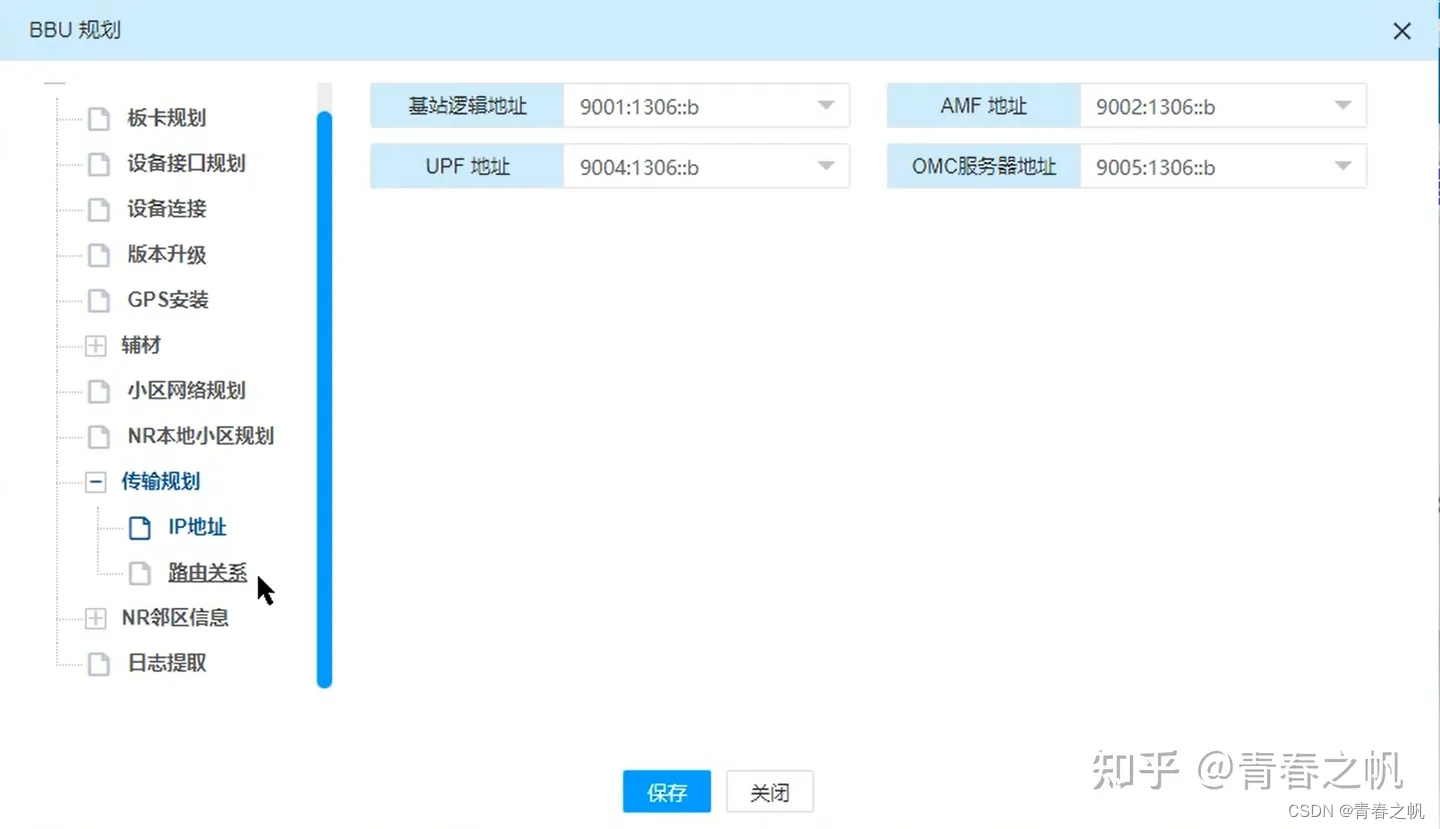

9、传输规划

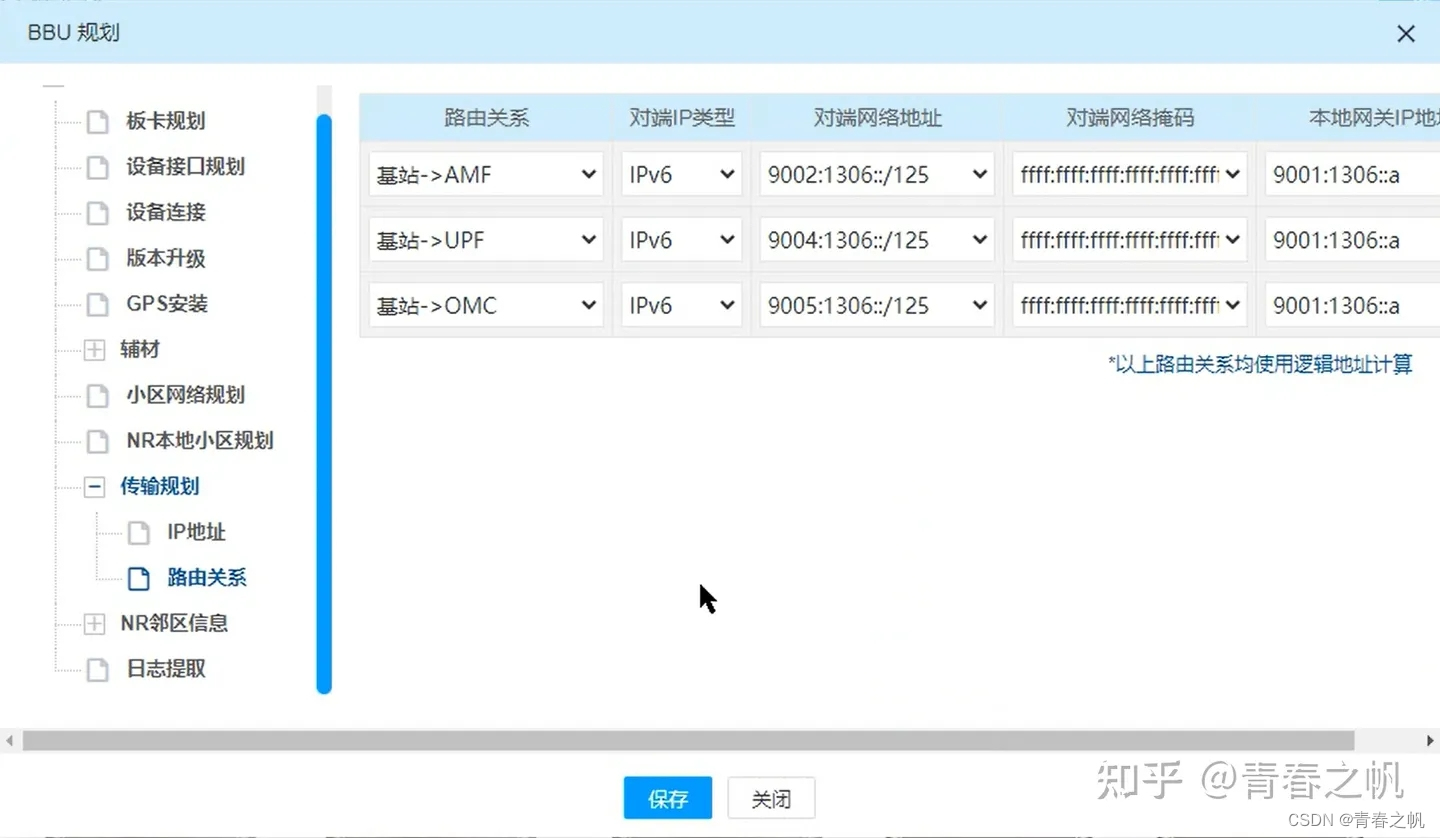

直接放图。

10、NR邻区信息

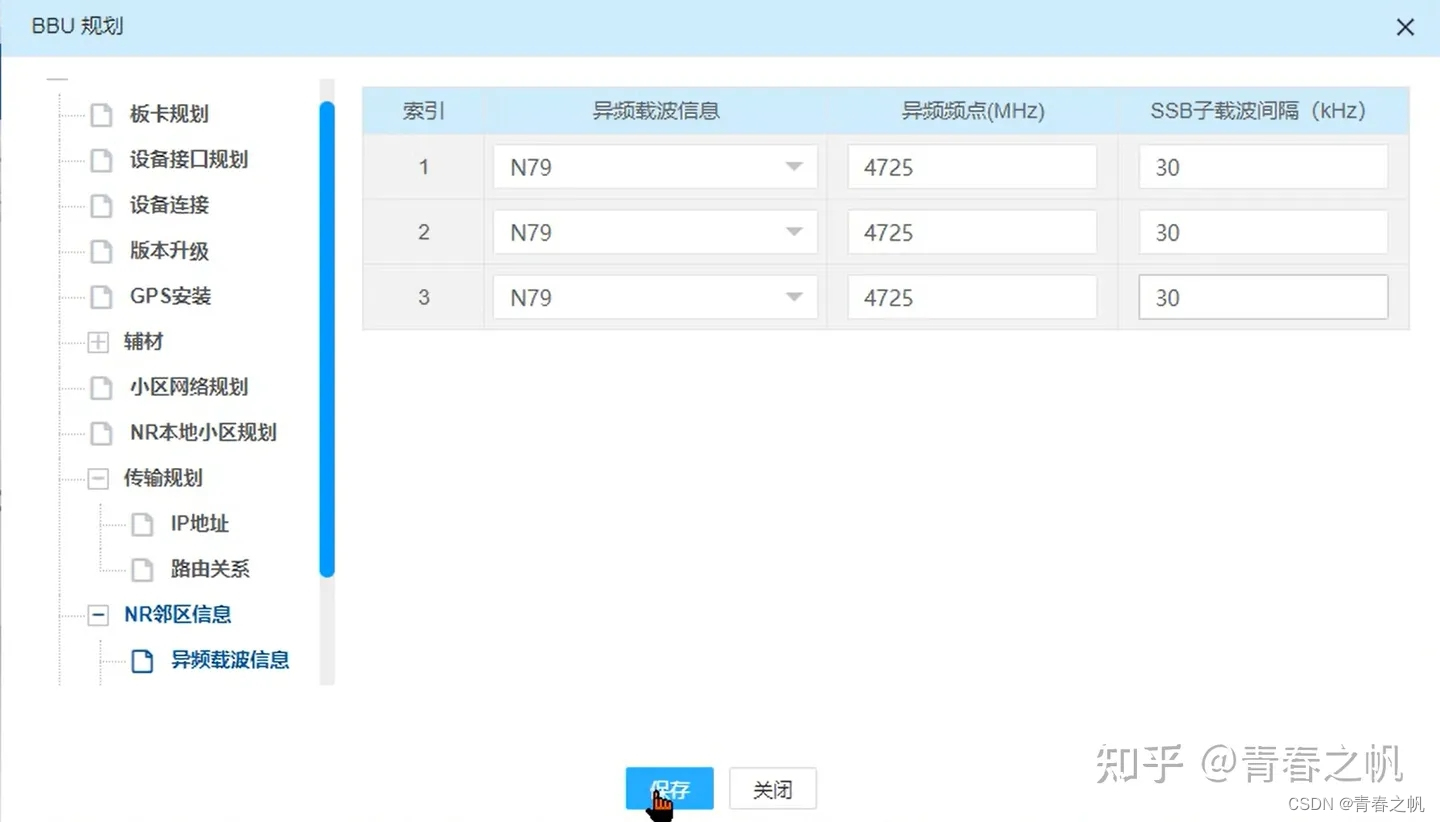

先看到异频载波信息，异频载波信息选择N79，其他的信息也都在背景中可以得到。

下面是邻区信息。根据“背景”的邻区信息来选。

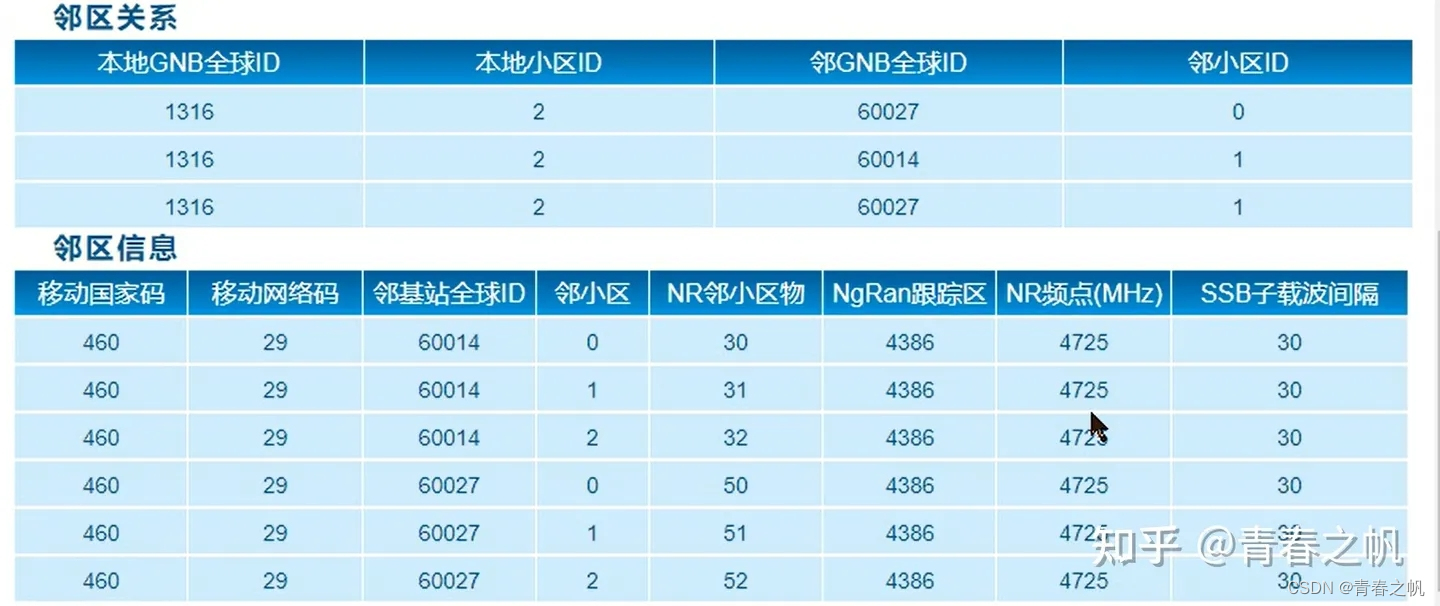

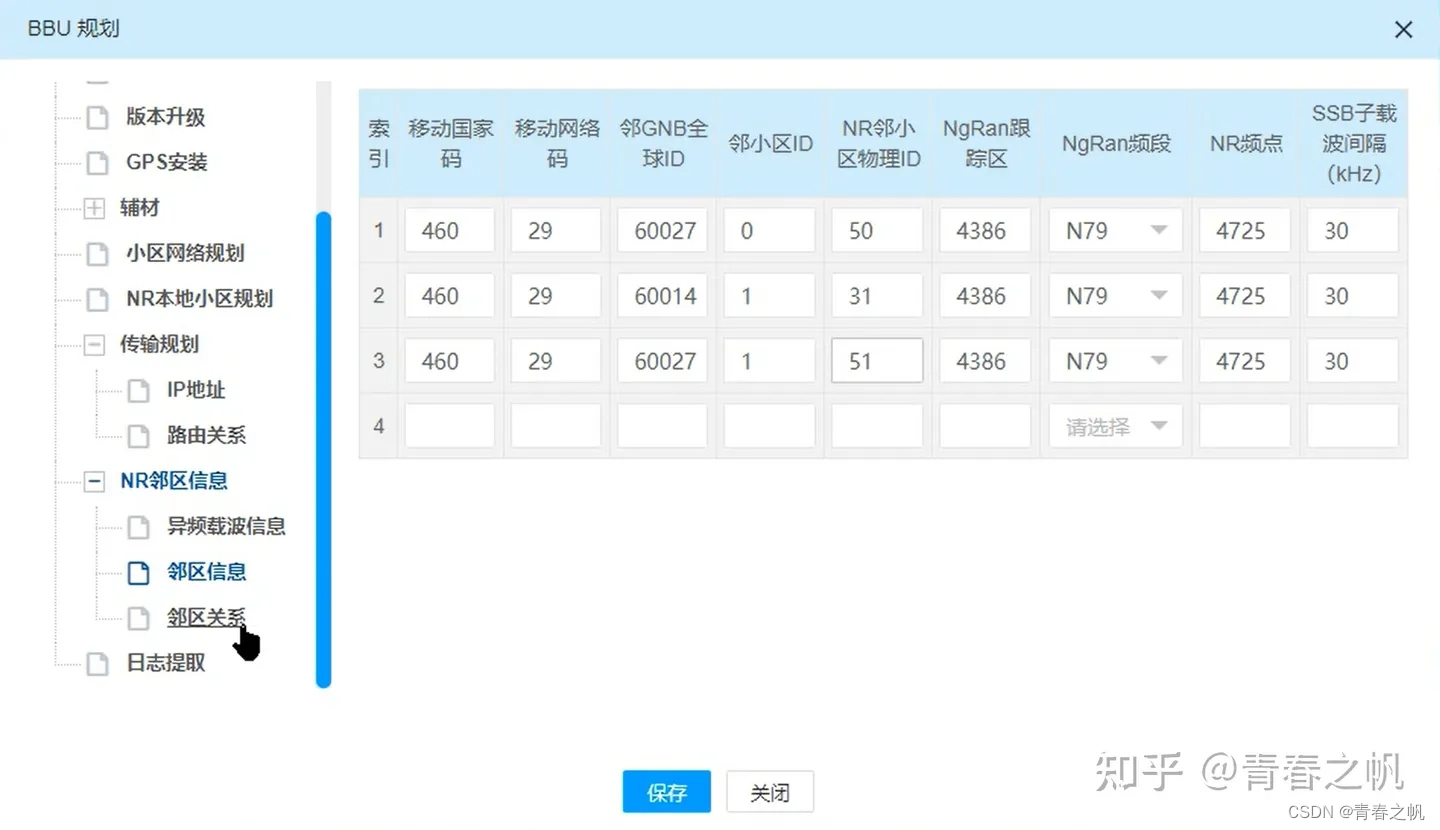

需要注意的是，这里需要根据邻区关系的三个信息来依次选择对应的邻区信息，如邻区关系第一行邻GNB全球ID为60027，邻小区ID为0，对应到邻区信息就是第四行，所以邻区信息第一个就可以填第四行的相关信息，其他两个邻区信息同理。

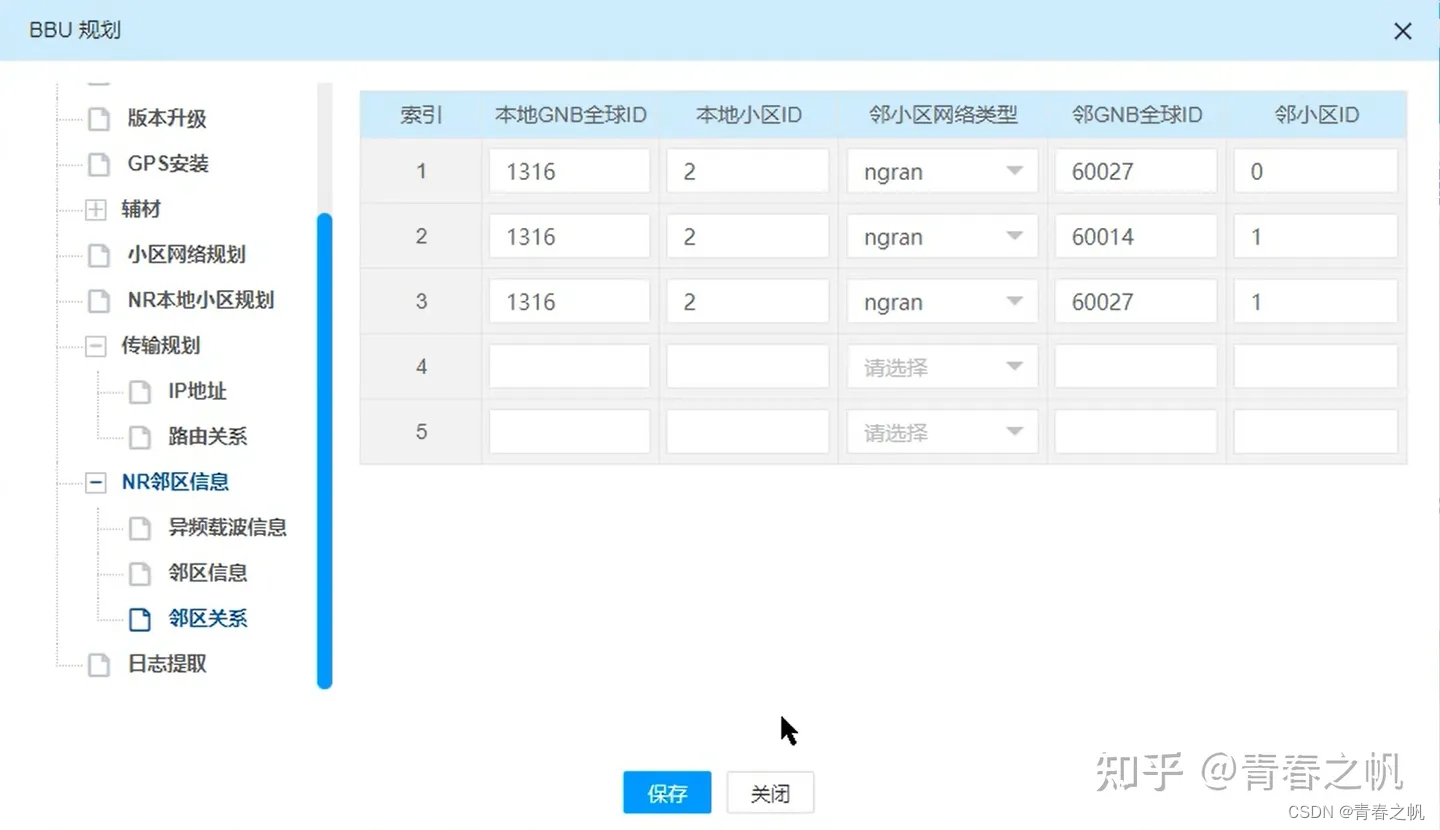

最后是邻区关系，这个就是直接按照“背景”里邻区关系来填就行。

这样BBU机柜就配置完成，还挺麻烦。网络部署到这里其实就已经结束了！终于。

开通调测

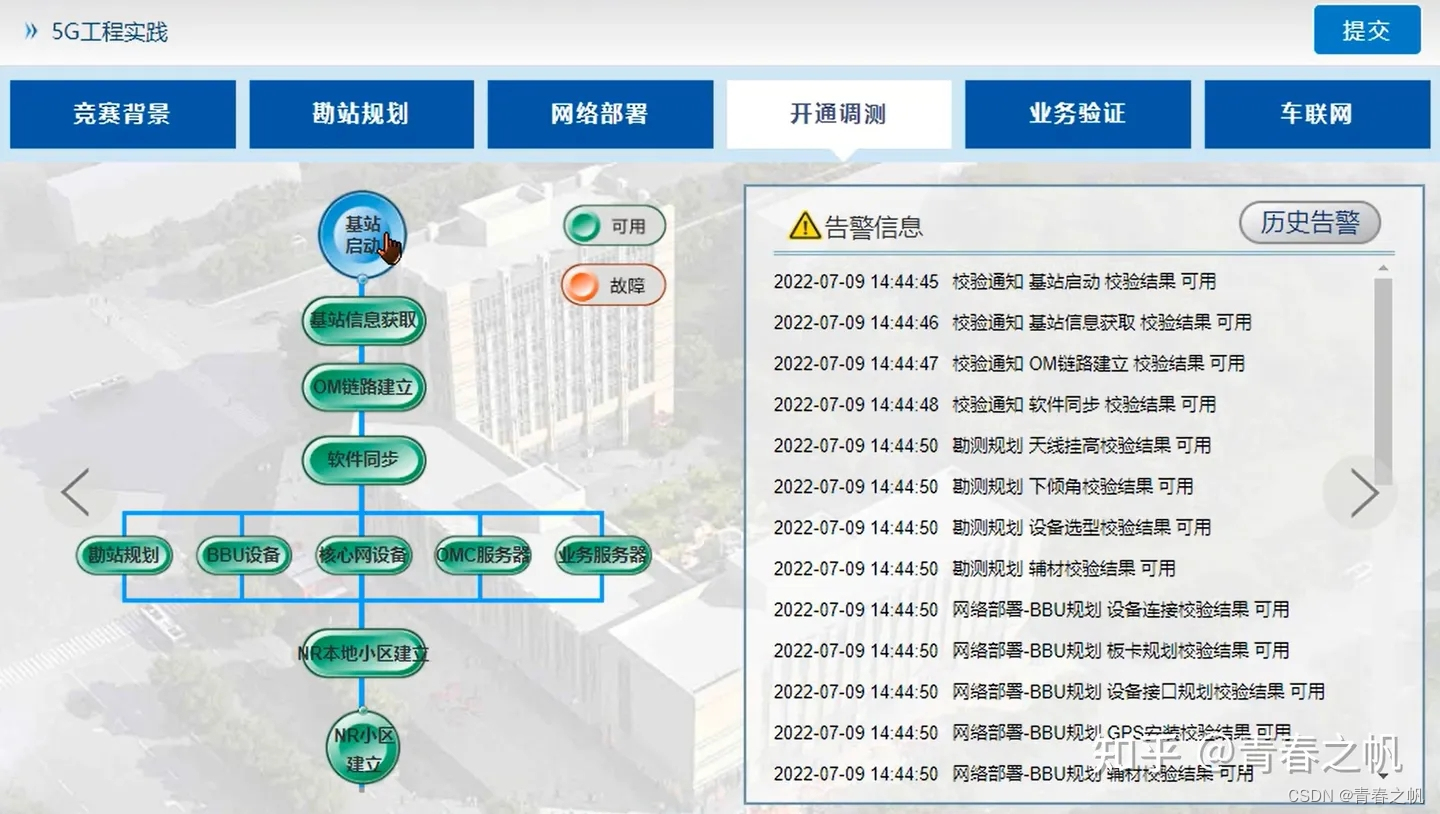

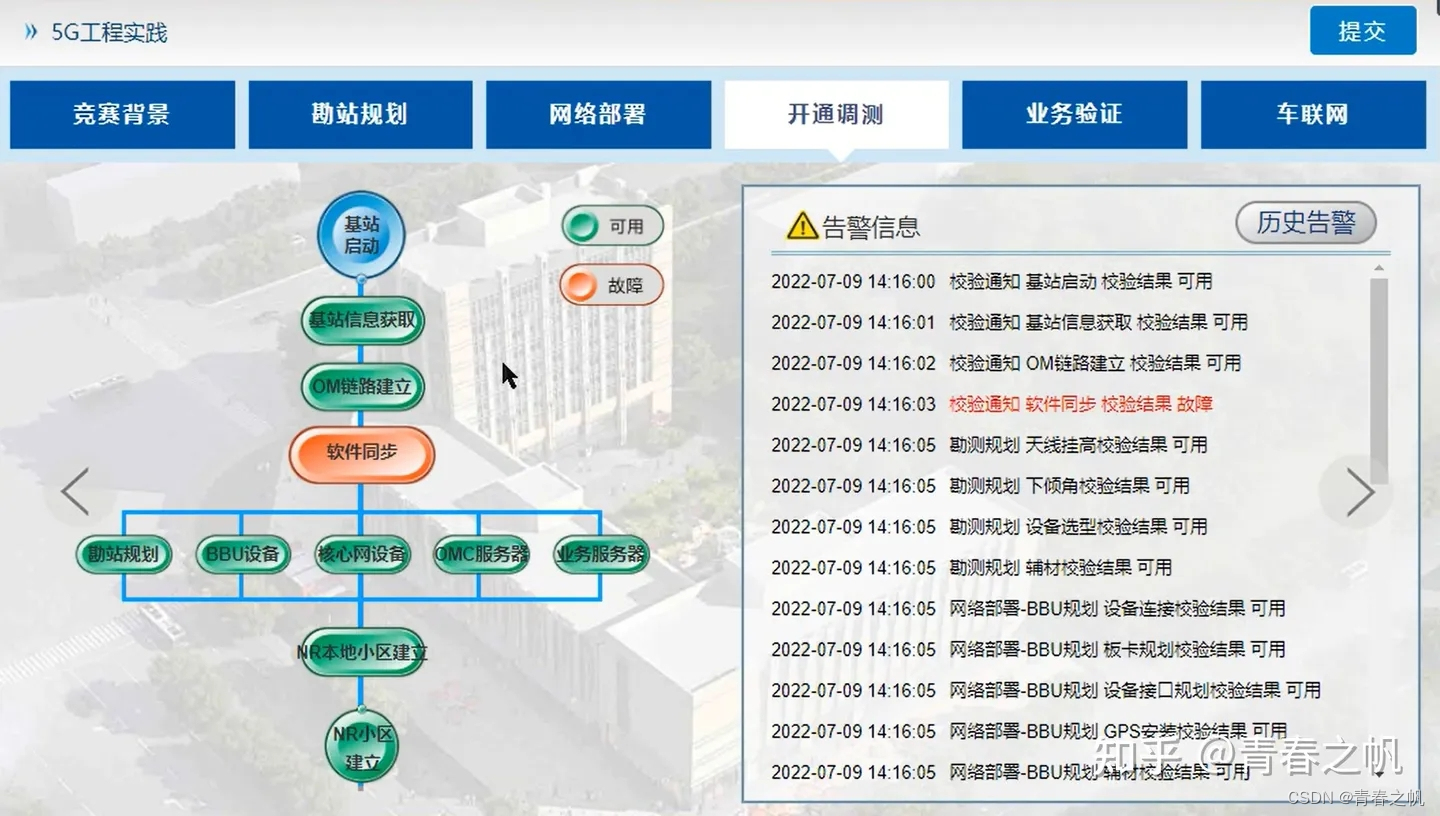

配置完后就可以开始调测检查是否配置正确了，如图，五个模块其实都绿了，不过软件同步有问题，就是我前面说的BBU版本升级那块，开始检查这一部分。

问题项：BBU版本升级（重难点）

我们回到BBU规划，拉到最后可以看到有日志提取模块，日志类型选择告警日志，解析，可以看到有告警信息，比如小区降质、BBU板卡温度异常、Ir口运行速率与规划速率不匹配等，根据这些告警信息选择版本升级包。

回到版本升级点击BBU升级模块。

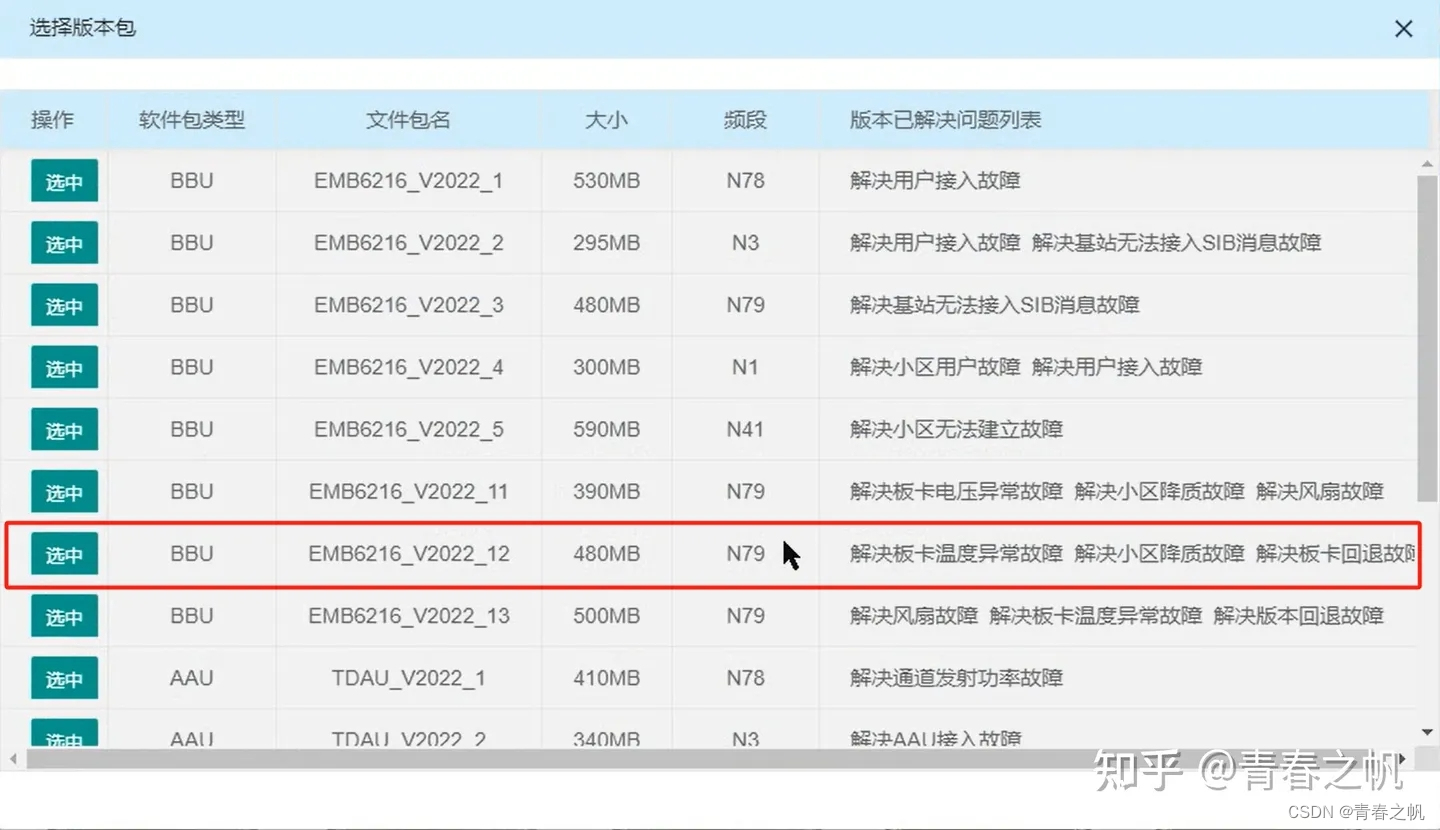

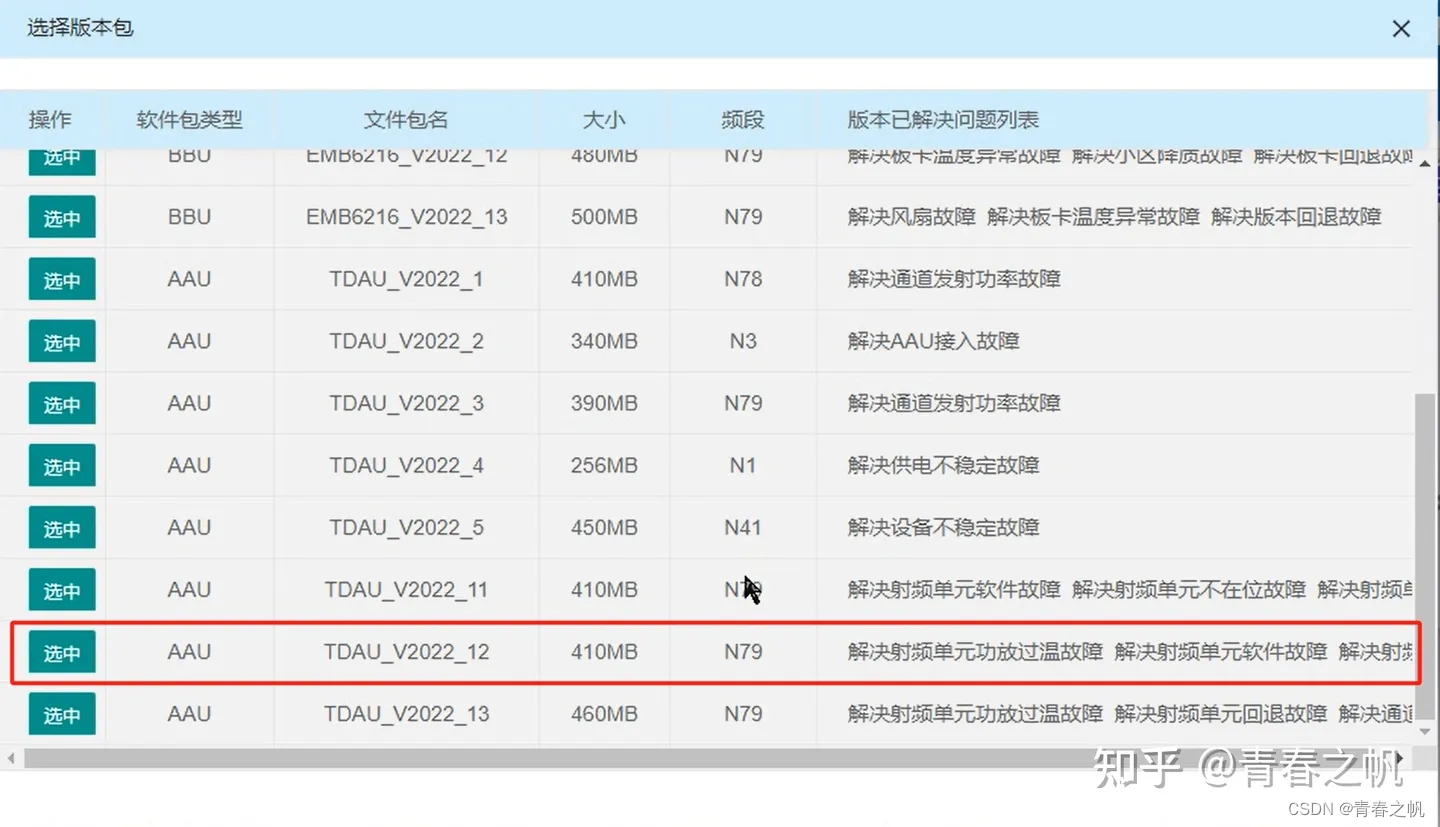

软件包类型肯定是BBU中选， 频段肯定是从N79里面选，这样排除下来其实就只有几个可选项，最终经过测试选择的是下面框住的软件包，从版本已解决问题列表其实也能看出来一点眉目。

接下来是AAU升级模块，同样方法，也可以根据告警信息判断，最终选择的是下图所示的软件包。

再次开通调测

这次全绿，完美！

业务验证

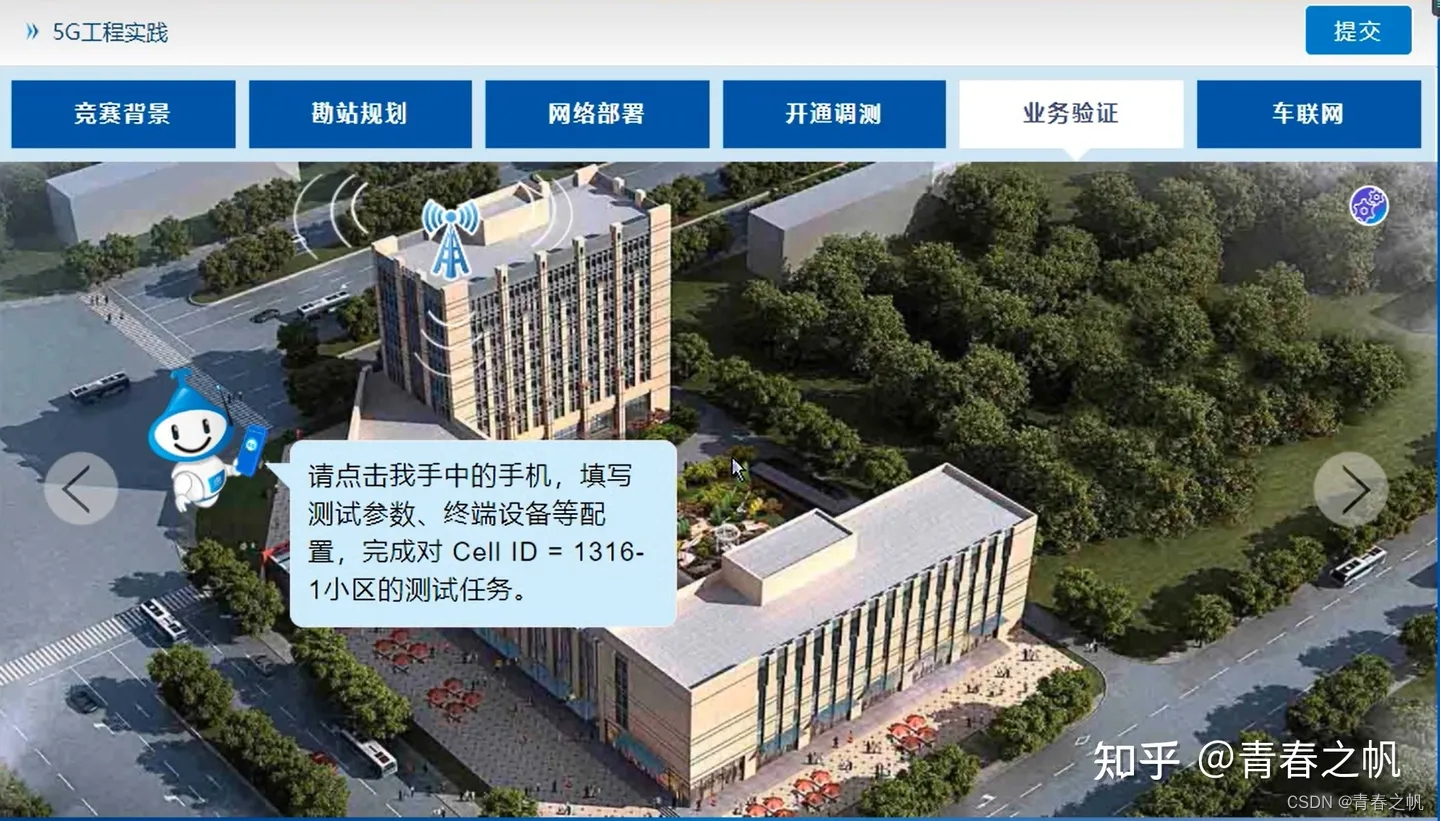

业务配置

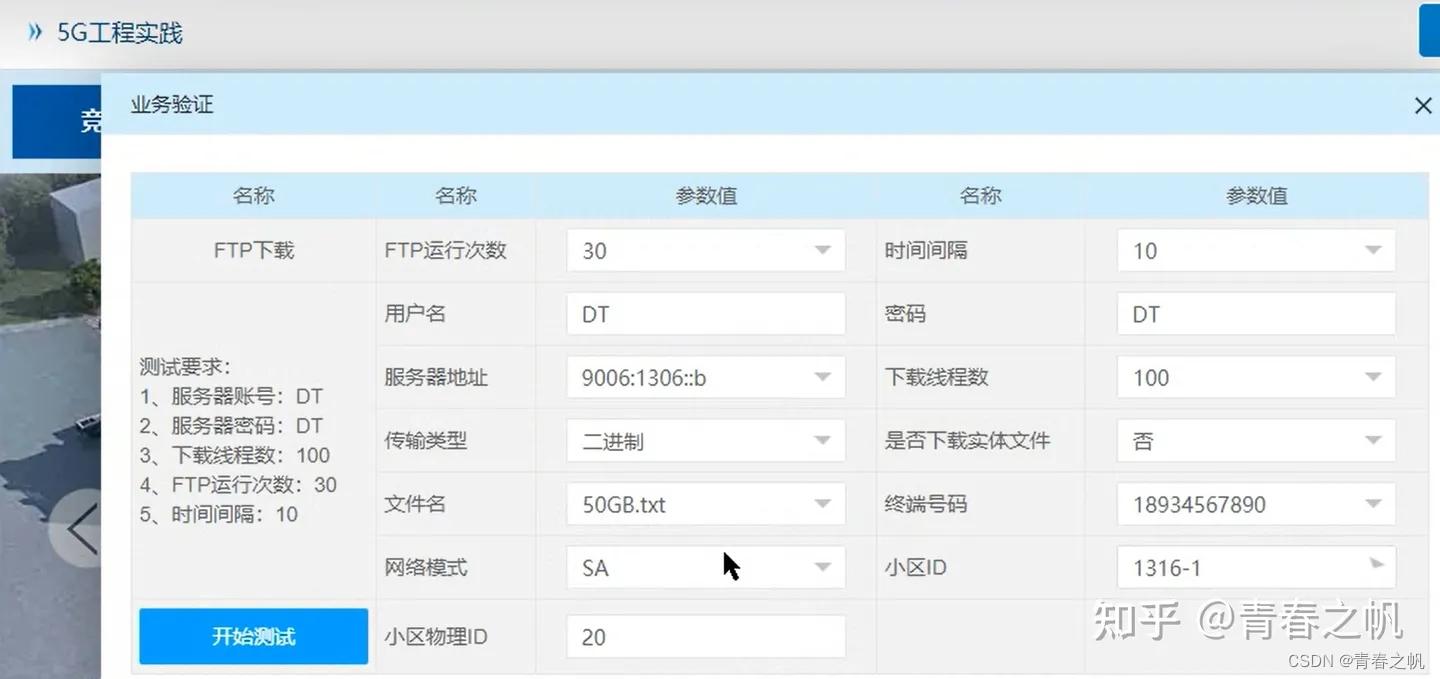

这个比较简单，测试要求部分已经给了一些参数，对着选择即可。

• 其中网络模式选择SA，背景介绍文字部分会说明网络模式，此次仿真是SA。
• 小区ID在业务验证小唐人对话中就已知了，这里是1316-1小区。
• 小区物理ID，这里根据BBU规划中的第7点小区网络规划选择就行，可以看到cell-ID=1对应的PCI=20，所以小区物理ID选20。

验证结果

看到终端接入完成，说明已经完成了所有的调试工作且调试成功，接下来就可以进入车联网环节啦，关于车联网教程我在去年就已经发布过了，感兴趣的同学可以在我的主页文章中找找。

总结

这一环节的仿真其实并不难，只要知道技巧和基本的知识储备就可以通过测试，实在不行时间有多的话可以排列组合，是有几率通过的。最近每年这种仿真都会有，而且每届都会有所变化，需要有随机应变能力。我看今年把仿真比例和时间都调低了，如果还是5G为大头的话估计这个仿真还是重点考察的，大家还是要多看看熟悉熟悉，不然时间感觉有点紧张。

最后，如果同学们发现有写的不对或者有疑问的地方都可以在评论区回复哦，我会及时去修正and回答你们的问题（时间过去有点久远了，我又重新过了一遍。。然后截图的话也许可能会截错，图太多了，不过基本上是没问题的），当然，如果觉得我写的对你们有帮助的话，可以多多点赞收藏哈哈哈。

最后的最后，祝学弟学妹们旗开得胜，取得一个满意的成绩！
