本次实验介绍了微程序控制器的工作原理和设计思路。通过设计一个简单的8位微处理器，包括数据通路和控制器，执行直接寻址指令。微处理器包含Load、Store、Add、Sub、BNE等五条指令，采用直接编码，微指令为20位，其中5位为下地址字段。微地址的形成根据OP码和Z_flag进行分支判断。实验展示了微处理器执行BNE指令后的程序流程，以及如何根据条件跳转执行其他指令。
实验内容：
1.掌握微程序控制器的工作流程
实验目的：
1．理解微程序控制器的控制原理
2．进一步掌握指令流程和功能
3．了解掌握微程序控制器的设计思路和方法
实验内容：（vhd完整代码会在最后给出）

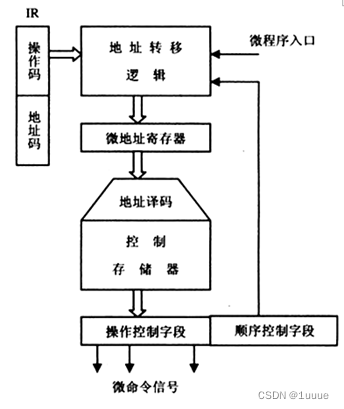

微程序控制器的组成原理框图：
实验中，我们设计一个简单的微处理器，整个设计分成控制器和数据通路，执行简单的直接寻址指令。为了简化微处理器的设计，我们假定只有一条总线，且总线和所有数据通路组件的宽度都是8位。由于单总线可能会被许多不同的组件驱动，每个组件需要使用三态缓冲器以确保在任一时刻仅有一个组件能将有效数据送至总线上。我们用一个时钟驱动所有的时序块以确保设计完全同步。微处理器的模块图如图所示。
1.数据通路
数据通路为：单总线8位CPU，由微处理器执行的程序与数据一起存储于存储器中，存储器地址寄存器（MAR）和数据寄存器（MDR）作为地址和数据信号在存储器与总线间的缓冲器。 算术逻辑单元（ALU）执行算术操作（ADD、SUB）。算术逻辑单元是一个组合模块，算术操作的结果保存于一个称为累加器（ACC）的寄存器中。ALU的输入是总线和ACC。ALU可以有更多的输出或者标志来表示ACC中结果的性质，比如为负，这些标志作为控制器的输入。
程序的不同指令在存储器中是顺序存储的。因此需要保存下一条将要执行的指令的地址。这是使用程序计数器（PC）来完成的，如果执行一个分支，程序就要跳出顺序执行，所以必须加载一个新的地址到PC中。
最后，从存储器中读取的指令需要保存与执行。指令寄存器（IR）保存当前指令。操作码的相应位输入至控制器，以产生相应的控制信号。
控制器产生许多控制信号，这些信号决定写总线的组件、读总线的寄存器以及执行的ALU操作。
2.指令系统
本微处理器的指令系统中包含5条指令：Load、Store、add、sub、bne。整个指令系统对应的微程序存放在控制存储器中。
3.指令格式怎样？写出五条指令的机器码（用二进制表示）
微程序的编码采用直接编码方法，有15个控制信号，外加5位地址，所以一共20位。微处理器的所有数据通路宽度是8位，操作码是3位，只有直接寻址方式，所以说地址是5位。
load －> 01000
store －> 01001
add －> 01010
sub －> 01011
bne －> 01100
4.模拟时许执行的程序
流程图：
5.微操作控制信号有哪些
| 控制信号 | 描述 |
| ACC_bus | 用ACC的内容驱动总线 |
| load_ACC | 将总线上的数据载入ACC |
| PC_bus | 用PC的内容驱动总线 |
| load_IR | 将总线上的数据装载至IR |
| load_MAR | 将总线上的数据装载至MAR |
| MDR_bus | 用MDR的内容驱动总线 |
| load_MDR | 将总线上的数据装载至MDR |
| ALU_ACC | 用ALU的结果装载ACC |
| INC_PC | PC+1并将结果存至PC中 |
| Addr_bus | 用IR中指令的操作码部分驱动总线 |
| CS | 片选。用MAR的内容设置存储器地址 |
| R_NW | 读取，不可写。当R_NW无效且CS有效时，MDR的内容存储于存储器中 |
| ALU_add | 在ALU中执行加法操作 |
| ALU_sub | 在ALU中执行减法操作 |
6.控制存储器中存储的微指令的格式，指出操作控制字段采用什么格式？多少位？下址字段多少位？
控制器：微程序控制器
微指令编码：水平型微指令
采用长格式，一条微指令能控制数据通路中多个功能部件并行操作。
共20位，下地址5位
7.如何形成后继微地址？微码中有两处分支，一是根据OP多路分支，二是根据Z_flag二路分支，微码设计没有采用P1和P2等测试位的方法，分析代码，回答该微码是如何实现分支的？
直接由微指令的下地址字段指出。微指令格式中设置一个下地址字段，由微指令的下地址字段直接指出后继微指令的地址。根据微地址取出微代码，生成下地址如果下址是01111则根据op得到后继地址，如果下址是10000则根据Z_flag得到后继地址，如Z_flag为“1”，则后继地址为01110，如Z_flag为“0”，则后继地址为01101。
8.执行完bne指令后程序转到什么地方执行
bne执行完毕后，由于Z_flag不为0，跳转至内存7地址所指的地址执行指令，内存地址7的内容为0，所以跳转至第0条指令load4重复执行。

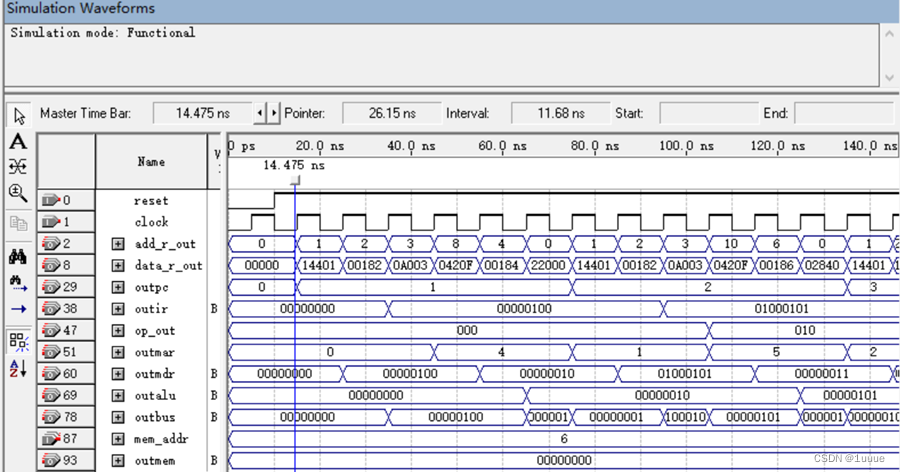

仿真结果分析：
续上一个周期内的变化：
程序的执行结果：6号地址单元的内容变为5
最开始系统resset为0，add_r也全部为0，在下一个时钟上升沿，根据add_r的0号地址读出0号地址里的微指令，在读取完3号微指令以后跳转至8号，接着跳转至4，最后又跳转至0号地址
附件（vhd完整代码）：
1）cpu.vhd
-- 微程序控制器实验
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL,IEEE.NUMERIC_STD.ALL;
USE WORK.CPU_DEFS.ALL;
ENTITY CPU IS
PORT( clock : IN STD_LOGIC;
reset : IN STD_LOGIC;
mode : IN STD_LOGIC_VECTOR(2 DOWNTO 0);--确定output输出什么信息。
mem_addr : IN UNSIGNED(4 DOWNTO 0); --内存地址,范围0-31，修改其值，可观察内存不同单元储存的内容。
-- output : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
outbus : OUT STD_LOGIC_VECTOR(7 DOWNTO 0); --总线
outpc : OUT STD_LOGIC_VECTOR(7 DOWNTO 0); --PC
outalu : OUT STD_LOGIC_VECTOR(7 DOWNTO 0); --ALU结果
outir : OUT STD_LOGIC_VECTOR(7 DOWNTO 0); --IR
outmar : OUT STD_LOGIC_VECTOR(7 DOWNTO 0); --MAR
outmdr : OUT STD_LOGIC_VECTOR(7 DOWNTO 0); --MDR
outmem : OUT STD_LOGIC_VECTOR(7 DOWNTO 0); -- mem ,用mem_addr寻址。
data_r_out : OUT STD_LOGIC_VECTOR(19 DOWNTO 0); --控制器输出微码。（应为实验观察用）
op_out : OUT STD_LOGIC_VECTOR(2 DOWNTO 0); --控制器输出OP。（应为实验观察用）
add_r_out : OUT UNSIGNED(4 DOWNTO 0) --控制器输出微地址。 （应为实验观察用）
);
END ENTITY;
ARCHITECTURE rtl OF CPU IS
--程序
TYPE mem_array IS ARRAY (0 TO 31) OF STD_LOGIC_VECTOR(7 DOWNTO 0);
SIGNAL mem : mem_array;
CONSTANT prog : mem_array:=(
0=> op2slv(load) & STD_LOGIC_VECTOR(TO_UNSIGNED(4,5)),--地址码为4
--&是一个连接操作
--TO_UNSIGNED(4,5)将整数4转换成5位的unsigned类型（与std_logic_vector(4 downtown 0)类型相似）
1=> op2slv(add) & STD_LOGIC_VECTOR(TO_UNSIGNED(5,5)),--地址码为5
2=> op2slv(store) & STD_LOGIC_VECTOR(TO_UNSIGNED(6,5)),--地址码为6
3=> op2slv(bne) & STD_LOGIC_VECTOR(TO_UNSIGNED(7,5)),--地址码为7
4=> STD_LOGIC_VECTOR(TO_UNSIGNED(2,8)),--存了一个数据2，将来load指令装入
5=> STD_LOGIC_VECTOR(TO_UNSIGNED(3,8)),--存了一个数据3，将来add指令用作另一个操作数
OTHERS => (OTHERS =>'0'));
--控存
TYPE microcode_array IS ARRAY (0 TO 14) OF STD_LOGIC_VECTOR(19 DOWNTO 0);
CONSTANT code : microcode_array:=(
0=> "00010100010000000001",
-- 0 0 0 1 0 1 0 0 0 1 0 0 0 0 0 0 0 0 0 1
-- 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0
--load_PC ACC_bus load_ACC PC_bus load_IR load_MAR MDR_bus load_MDR ALU_ACC INC_PC Addr_bus CS R_NW + - ua4 ua3 ua2 ua1 ua0
1=> "00000000000110000010",
-- 0 0 0 0 0 0 0 0 0 0 0 1 1 0 0 0 0 0 1 0
-- 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0
--load_PC ACC_bus load_ACC PC_bus load_IR load_MAR MDR_bus load_MDR ALU_ACC INC_PC Addr_bus CS R_NW + - ua4 ua3 ua2 ua1 ua0
2=> "00001010000000000011",
-- 0 0 0 0 1 0 1 0 0 0 0 0 0 0 0 0 0 0 1 1
-- 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0
--load_PC ACC_bus load_ACC PC_bus load_IR load_MAR MDR_bus load_MDR ALU_ACC INC_PC Addr_bus CS R_NW + - ua4 ua3 ua2 ua1 ua0
3=> "00000100001000001111",
-- 0 0 0 0 0 1 0 0 0 0 1 0 0 0 0 0 1 1 1 1
-- 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0
--load_PC ACC_bus load_ACC PC_bus load_IR load_MAR MDR_bus load_MDR ALU_ACC INC_PC Addr_bus CS R_NW + - ua4 ua3 ua2 ua1 ua0
4=> "00100010000000000000", --load第二条微指令
5=> "00000000000100000000", --store第二条微指令
6=> "00000010100001000000", --add第二条微指令
7=> "00000010100000100000", --sub第二条微指令
8=> "00000000000110000100", --load入口
9=> "01000001000000000101", --store入口
10=> "00000000000110000110", --add入口
11=> "00000000000110000111", --sub入口
12=> "00000000000110010000", --bne入口
13=> "10000010000000000000", --如Z_flag为“0”,bne第二条微指令
14=> "00000000000000000000"); --如Z_flag为“1”,bne第二条微指令
SIGNAL count : UNSIGNED(4 DOWNTO 0);
SIGNAL op : STD_LOGIC_VECTOR(2 DOWNTO 0);
SIGNAL z_flag : STD_LOGIC;
SIGNAL mdr_out : STD_LOGIC_VECTOR(7 DOWNTO 0);
SIGNAL mar_out : UNSIGNED(4 DOWNTO 0);
SIGNAL IR_out : STD_LOGIC_VECTOR(7 DOWNTO 0);
SIGNAL acc_out : UNSIGNED(7 DOWNTO 0);
SIGNAL sysbus_out : STD_LOGIC_VECTOR(7 DOWNTO 0);
BEGIN
PROCESS(reset,clock)
VARIABLE instr_reg : STD_LOGIC_VECTOR(7 DOWNTO 0);
VARIABLE acc : UNSIGNED(7 DOWNTO 0);
CONSTANT zero : UNSIGNED(7 DOWNTO 0):=(OTHERS =>'0');
VARIABLE mdr : STD_LOGIC_VECTOR(7 DOWNTO 0);
VARIABLE mar : UNSIGNED(4 DOWNTO 0);
VARIABLE sysbus : STD_LOGIC_VECTOR(7 DOWNTO 0);
VARIABLE microcode : microcode_array;
VARIABLE add_r : UNSIGNED(4 DOWNTO 0);
--add_r定义为5位UNSIGNED，将来可转换为INTEGER，用作下标,访问存放微码的数组microcode_array.
VARIABLE data_r : STD_LOGIC_VECTOR(19 DOWNTO 0); --存放微码,作用相当于uIR
VARIABLE temp : STD_LOGIC_VECTOR(4 DOWNTO 0);
BEGIN
IF reset='0' THEN --初始化
add_r:=(OTHERS =>'0');
count <= (OTHERS =>'0');
instr_reg := (OTHERS =>'0');
acc := (OTHERS =>'0');
mdr := (OTHERS =>'0');
mar := (OTHERS =>'0');
z_flag <='0';
mem <= prog;
sysbus :=(OTHERS =>'0');
ELSIF RISING_EDGE(clock) THEN
--微程序控制器
data_r := code(TO_INTEGER(add_r)); --根据微地址取出微代码
--生成下地址
IF data_r(4 DOWNTO 0)="01111" THEN -- 如果下址是01111则根据op得到后继地址，
--“01”并上OP，如load指令的op为“000”，则load指令的后继地址为01000。
temp:="01" & op(2 DOWNTO 0);
add_r := UNSIGNED(temp);
ELSIF data_r(4 DOWNTO 0)="10000" THEN-- 如果下址是10000则根据Z_flag得到后继地址，
--如Z_flag为“1”，则后继地址为01110。
--如Z_flag为“0”，则后继地址为01101。
IF z_flag='1' THEN
add_r:="01110";
ELSE
add_r :="01101";
END IF;
ELSE
add_r := UNSIGNED(data_r(4 DOWNTO 0)); --由下址字段确定后继地址
END IF;
data_r_out <=data_r; --控制器输出微码。（应为实验观察用）
add_r_out <= add_r; --控制器输出微地址。（应为实验观察用）
--PC
IF data_r(16)='1' THEN --PC_bus='1'
sysbus := rfill & STD_LOGIC_VECTOR(count); --rfill="000"为常量,count为5位UNSIGNED(4 DOWNTO 0)信号
--转换为STD_LOGIC_VECTOR,连接后形成8位地址（PC的值）,送sysbus
END IF;
IF data_r(19)='1' THEN --load_PC='1',转移指令修改PC
count <= UNSIGNED(mdr(4 DOWNTO 0));
ELSIF data_r(10)='1' THEN --INC_PC='1',取指令后PC自加1
count <= count+1;
ELSE
count <= count; --其他微周期count保持不变
END IF;
--IR
IF data_r(15)='1' THEN --load_IR
instr_reg := mdr;
END IF;
IF data_r(9)='1' THEN --Addr_bus='1' , 送直接地址，指令中的低5位。load、store、add用，因为本例中有3条指令用，放在译码之前一个周期（即第3个周期）。
sysbus := rfill & instr_reg(4 DOWNTO 0);--instr_reg为STD_LOGIC_VECTOR
END IF;
op <= instr_reg(7 DOWNTO 5);
IR_out <= instr_reg; --控制器输出取到的指令。（应为实验观察用）
op_out <=op; --控制器输出OP。（应为实验观察用）
--ALU
IF data_r(17)='1' THEN --load_ACC='1',mdr保存的数据送累加器ACC
acc:=UNSIGNED(mdr);
END IF;
IF data_r(11)='1' THEN --ALU_ACC='1',ACC送ALU
IF data_r(6)='1' THEN --ALU_add='1',add指令，做加法
acc := acc + UNSIGNED(mdr);
ELSIF data_r(5)='1' THEN --ALU_sub='1',sub指令，做减法
acc := acc - UNSIGNED(mdr);
END IF;
END IF;
IF data_r(18)='1' THEN --ACC_bus='1',ACC送bus,store指令用来将结果保存在mem中.
sysbus := STD_LOGIC_VECTOR(acc);
END IF;
IF acc=zero THEN --计算完后置标志位
z_flag <='1';
ELSE
z_flag <='0';
END IF;
acc_out<= acc;--控制器输出计算结果ACC。（应为实验观察用）
--RAM
IF data_r(14)='1' THEN --load_MAR='1'
mar := UNSIGNED(sysbus(4 DOWNTO 0));
ELSIF data_r(12)='1' THEN --load_MDR='1'
mdr := sysbus;
ELSIF data_r(8)='1' THEN --CS='1'
IF data_r(7)='1' THEN --R_NW='1'
mdr := mem(TO_INTEGER(mar)); --读存储器，读出数据送MDR
ELSE
mem(TO_INTEGER(mar))<=mdr; --写存储器，MDR中的数据写入存储器
END IF;
END IF;
IF data_r(13)='1' THEN --MDR_bus='1'
sysbus:=mdr;
END IF;
mdr_out <= mdr;--数据寄存器输出。（应为实验观察用）
mar_out <= mar;--地址寄存器输出。（应为实验观察用）
END IF;
sysbus_out <=sysbus;--系统总线输出。（应为实验观察用）
END PROCESS;
outbus<=sysbus_out;
outpc(4 DOWNTO 0)<= STD_LOGIC_VECTOR(count);
outalu <= STD_LOGIC_VECTOR(acc_out);
outir <= IR_out;
outmar(4 DOWNTO 0) <= STD_LOGIC_VECTOR(mar_out);
outmdr <= mdr_out;
outpc(4 downto 0)<=STD_LOGIC_VECTOR(count);
outmem <= mem(TO_INTEGER(mem_addr));
END ARCHITECTURE;
2)cpu_defs.vhd
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
PACKAGE cpu_defs IS
TYPE opcode IS (load, store, add, sub, bne);
CONSTANT rfill: STD_LOGIC_VECTOR(2 downto 0):=(others =>'0');
FUNCTION op2slv(op:in opcode) RETURN STD_LOGIC_VECTOR;
END PACKAGE cpu_defs;
PACKAGE BODY cpu_defs IS
TYPE optable IS ARRAY(opcode) OF STD_LOGIC_VECTOR(2 DOWNTO 0);
CONSTANT trans_table:optable :=("000", "001", "010", "011", "100");
FUNCTION op2slv(op:IN opcode) RETURN STD_LOGIC_VECTOR IS
BEGIN
RETURN trans_table(op);
END FUNCTION op2slv;
END PACKAGE BODY cpu_defs;
