2.1 Hub+Learning Switch应用开发（上）

怎么编程

• 编程不是顺序地写代码语句
• 看懂逻辑后一块一块的写
• 而是从宏观到微观，从架构到实现立体工程

编程总体思路

1. 明确问题
2. 设计解决方案
3. 确定具体的技术方案
4. 部署实施
5. 验证方案
6. 优化

Ryu应用开发：Hub/集线器

Hub/集线器

1. 如何实现软件定义的集线器?
2. 通过控制器来实现集线器算法（泛洪），然后指导数据平面实现集线器操作
3. 控制器选用Ryu数据平面通过Mininet模拟
4. 在控制器上编程开发集线器应用，创建实验网络为验证证反感做准备
5. 运行程序，调试程序，验证程序
6. 验证成功后，优化程序

Hub/集线器原理

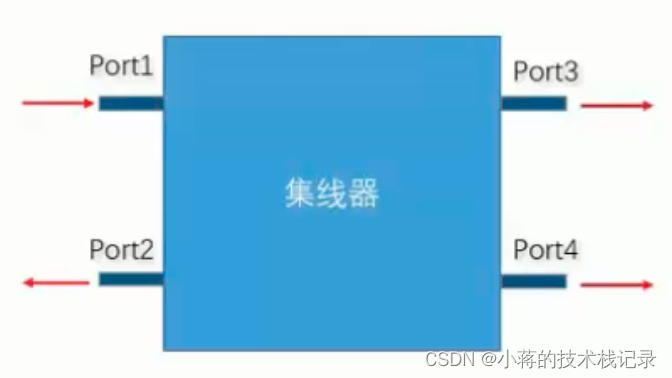

• 数据包从一个端口进去，其余的端口出去


Hub/集线器实现部署（Ryu控制器API的学习和使用）

• 在ryu/app下创建hub.py
• 编写集线器的应用

# ryu/base 文件夹下 app_manager.py 文件
from ryu.base import app_manager
from ryu.ofproto import ofproto_v1_3
from ryu.controller import ofp_event
from ryu.controller.handler import MAIN_DISPATCHER,CONFIG_DISPATCHER
from ryu.controller.handler import set_ev_cls


# 集线器
# 下面一行是Hub继承app_manager.RyuApp的语法
class Hub(app_manager.RyuApp):
    ***介绍一下下面代码是做什么的***

    # OFP OpenFlowProtocol，这里明确一下它的版本，是 ofproto_v1_3 类下的 OFP_VERSION 常数 Ox04，版本1.3
    OFP_VERSIONS = [ofproto_v1_3.OFP_VERSION]

    # _init_ 是构造方法，self是必须是第一个参数，后面的自定义
    # 构造方法：实例化对象的时候执行的方法
    def _init_(self,*args,**kwargs):
        super(Hub,self)._init_(*args,**kwargs)

   # 处理交换机的连接
   # 监听交换机连接的事件，从CONFIG状态开始监听
    @set_ev_cls(ofp_event.EventOFPSwitchFeatures,CONFIG_DISPATCHER)
    def switch_features_handler(self,ev):
    	# 对数据进行解析
    	# datapath 数据平面通道，可以等同于网桥
    	# 获取三个必要的参数
    	# ofproto openflow的版本
    	# ofp_parser 是对应版本的解析
        datapath = ev.msg.datapath
        ofproto = datapath.ofproto
        ofp_parser = datapath.ofproto_parser


        # 接收交换机连接后要提醒控制器下发table miss（默认流表）
        # install the table-miss flow entry.
        # 匹配域的作用是过滤需要接收的数据，这里不传入任何参数表示所有数据都接收
        match = ofp_parser.OFPMatch()# 匹配域
        # 指定交换机要执行的操作
        # 发送操作，第一个参数指定发送到哪个入端口，表示控制器，第二个参数表示需不需要缓存，
        # 因为交换机一收到消息就通知控制器下发流表，所以设置不需要缓存
        actions = [ofp_parser.OFPActionOutput(ofproto.OFPP_CONTROLLER,
                            ofproto.OFPCML_NO_BUFFER)]
        # self 调用对象自己的函数
        self.add_flow(datapath,0,match,actions)

   # 写自己的函数来提高存活率
    def add_flow(self,datapath,priority,match,actions):
        # add a flow entry and install it into datapath
        ofproto = datapath.ofproto
        ofp_parser = datapath.ofproto_parser

        #contruct a flow_mod msg and sent it
        # 设置指令，立马执行操作的指令
        inst = [ofp_parser.OFPInstructionActions(ofproto.OFPIT_APPLY_ACTIONS,
                                actions)]
        # 将上面的收发数据集合在FlowMod里面
        mod  = ofp_parser.OFPFlowMod(datapath=datapath,priority=priority,
                        match=match,instructions=inst)
       # 将mod发送出去
        datapath.send_msg(mod)

   # 数据包进来了我们来处理的操作 package_in_handler
   # 利用Ryu控制器中的机制：通过装饰器注册监听事件，从而实现从数据平面的消息上传到控制器，再到应用程序，应用程序处理这个事件，然后逐渐下发，往控制器平面，再通过南向接口，再把消息发到openVSwitch
   # 这个注解是装饰器，第一个参数是监听什么事件 OpenFlow Packet In Event，第二个参数是在什么状态下监听 Main 状态
    @set_ev_cls(ofp_event.EventOFPPacketIn,MAIN_DISPATCHER)
    def package_in_handler(self,ev):
    	# 从事件中获取必要的参数
        msg = ev.msg
        datapath = msg.datapath
        ofproto = datapath.ofproto
        ofp_parser = datapath.ofproto_parser
        # 获取匹配端口
        in_port = msg.match['in_port']

        # contruct a flow entry
        # 接收所有数据
        match = ofp_parser.OFPMatch()
        # 指定发送操作为泛洪
        actions = [ofp_parser.OFPActionOutput(ofproto.OFPP_FLOOD)]

        # install flow_mod to avoid packet_in next time
        self.add_flow(datapath,1,match,actions)

       # 数据发送出去
        out = ofp_parser.OFPPacketOut(
            datapath=datapath,buffer_id=msg.buffer_id,in_port=in_port,
            actions=actions)
        datapath.send_msg(out)

Hub/集线器的验证

-创建实验环境，验证解决方案

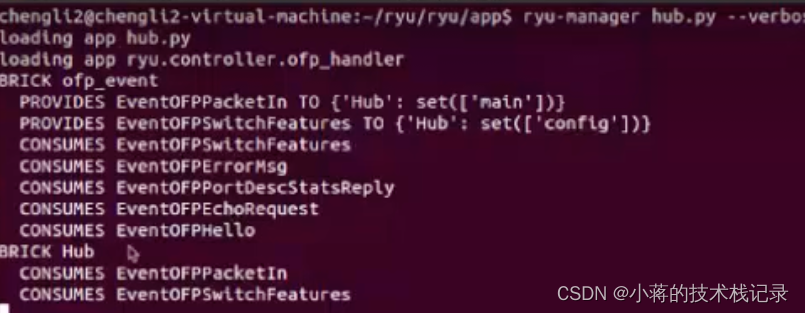

1. /ryu/ryu/app$ ryu-manager hub.py --verbose
2. 如果有错找自己写的部分
3. 成功

4. 创建一个新的终端
5. sudo mn --controller remote
6. pingall
