【Proteus】绘制简单的电路图

参考书籍：微机原理与接口技术——基于8086和Proteus仿真（第3版）（作者：顾晖等），p111

补充内容放在评论区。

1.放置元件

以8086为例：

确保处于元件模式，点击对应的按钮：

在元件库中找到需要的元件：

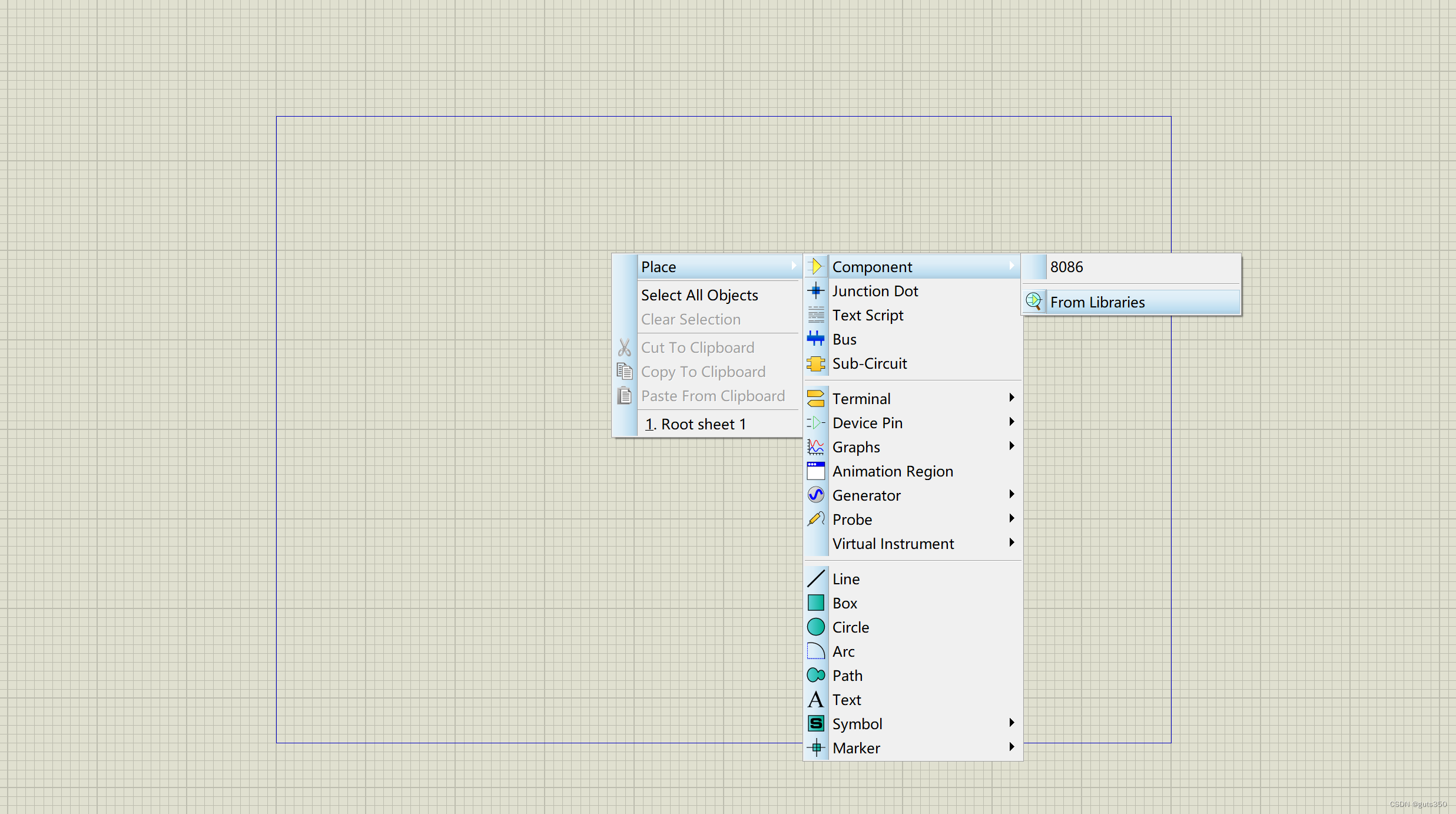

 先点右键：

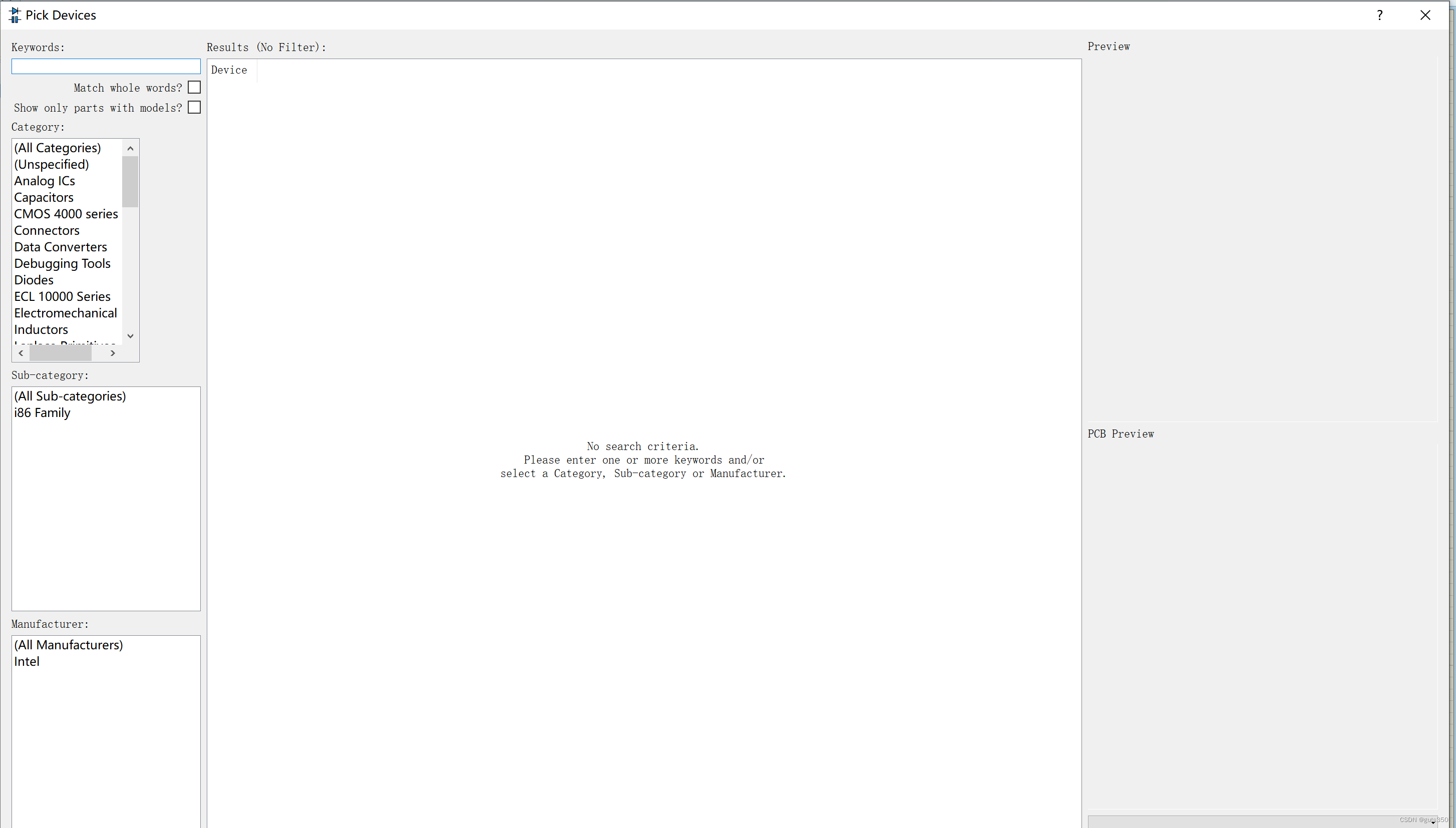

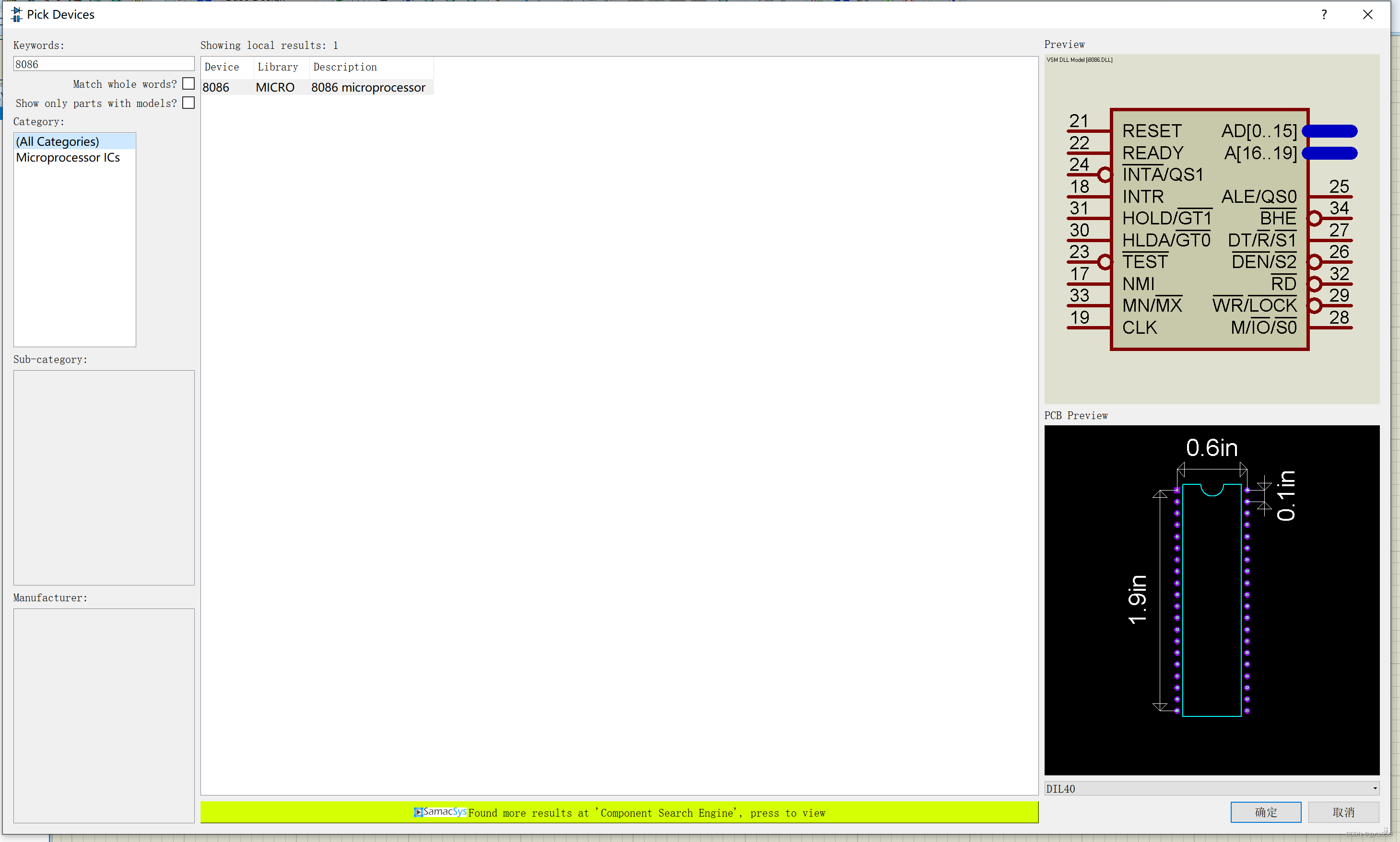

 弹出这个界面：

右上角keywords输入关键字可以筛选：



点击确定：

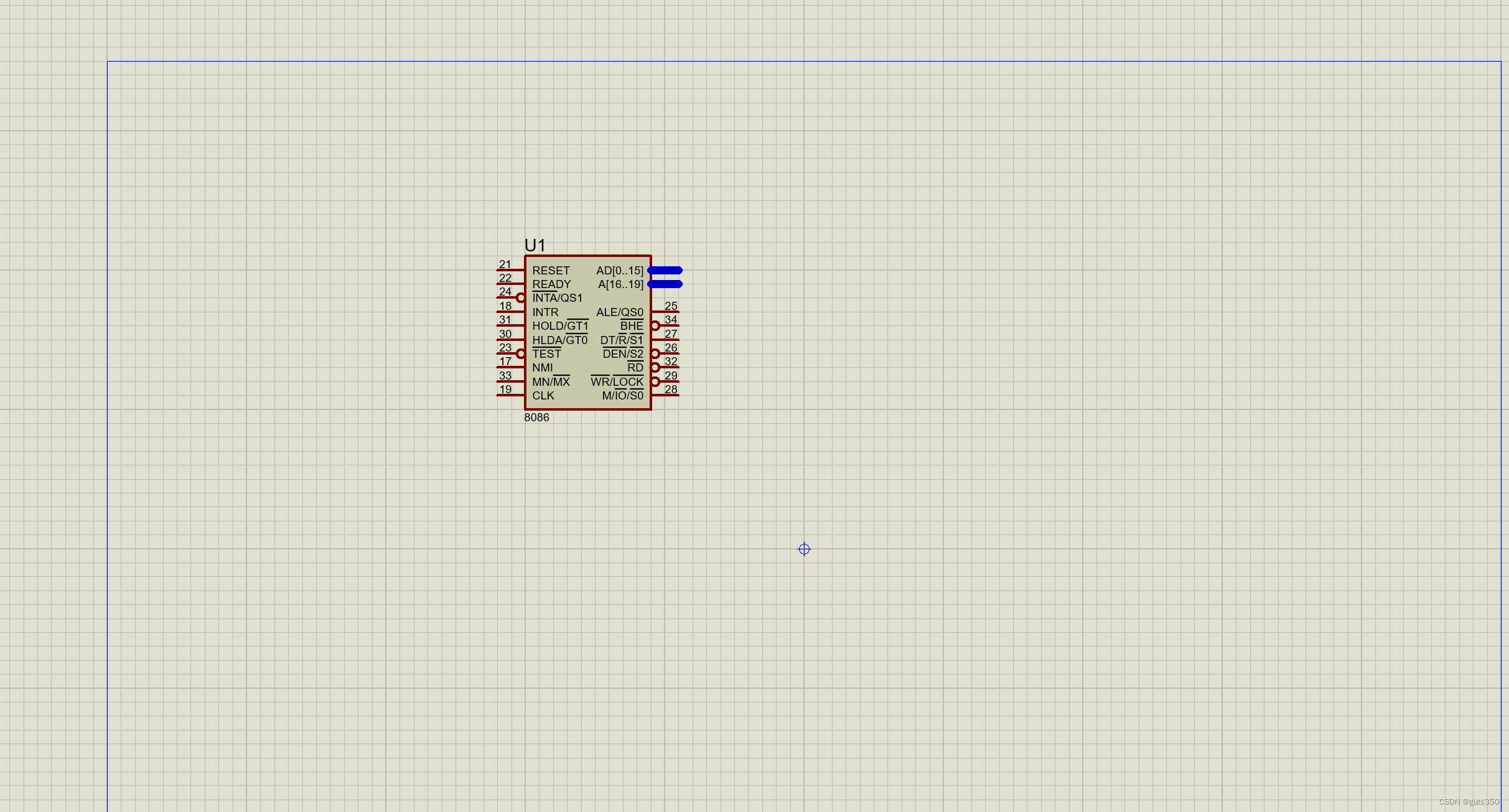

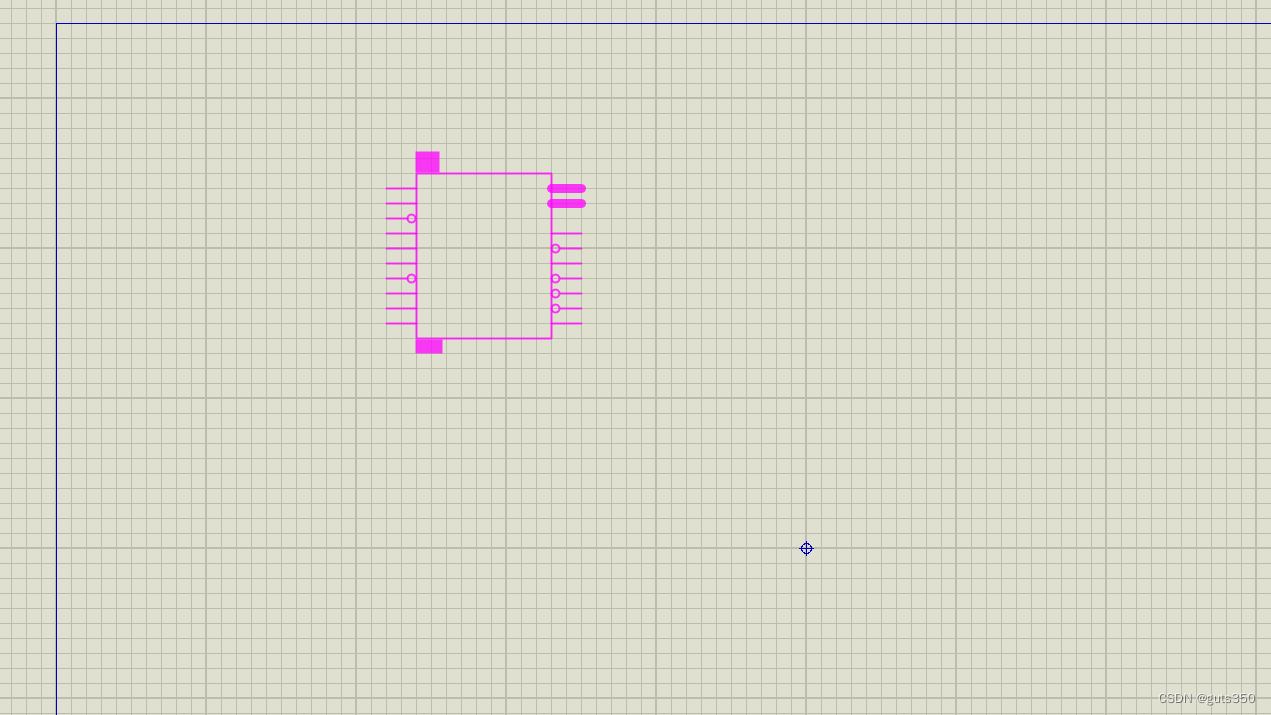

再单击：



2.连线

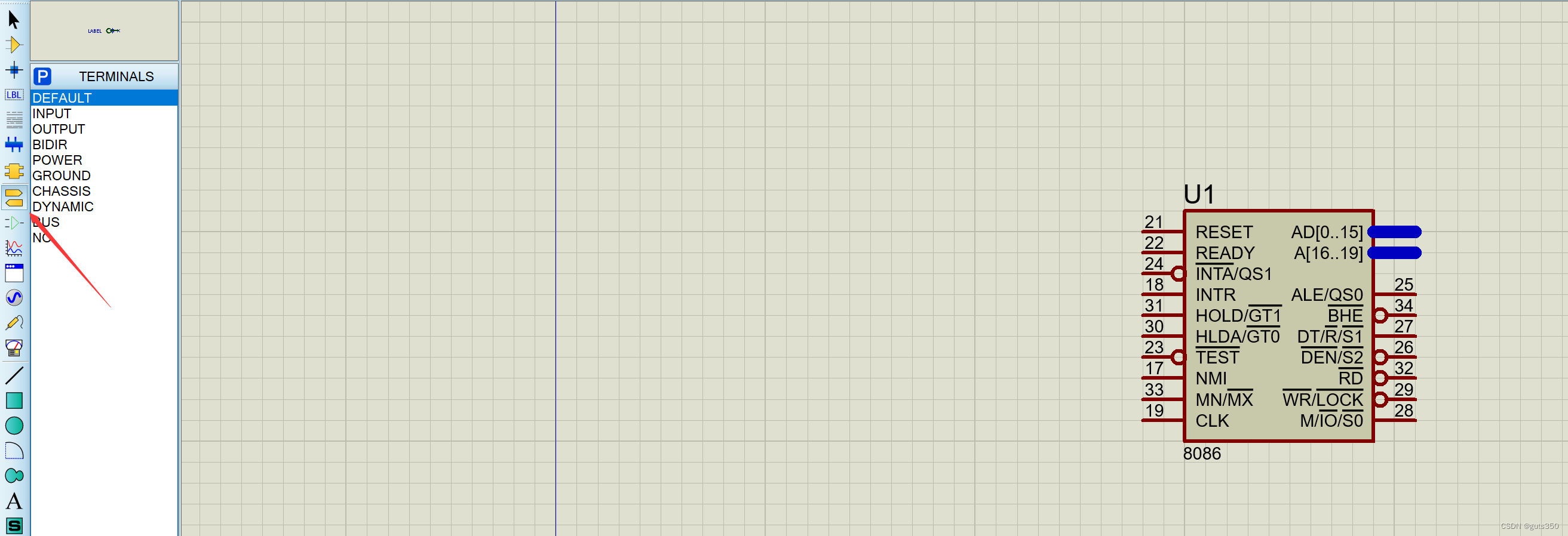

 以ready端连接到电源端为例：先点击图标，进入终端模式

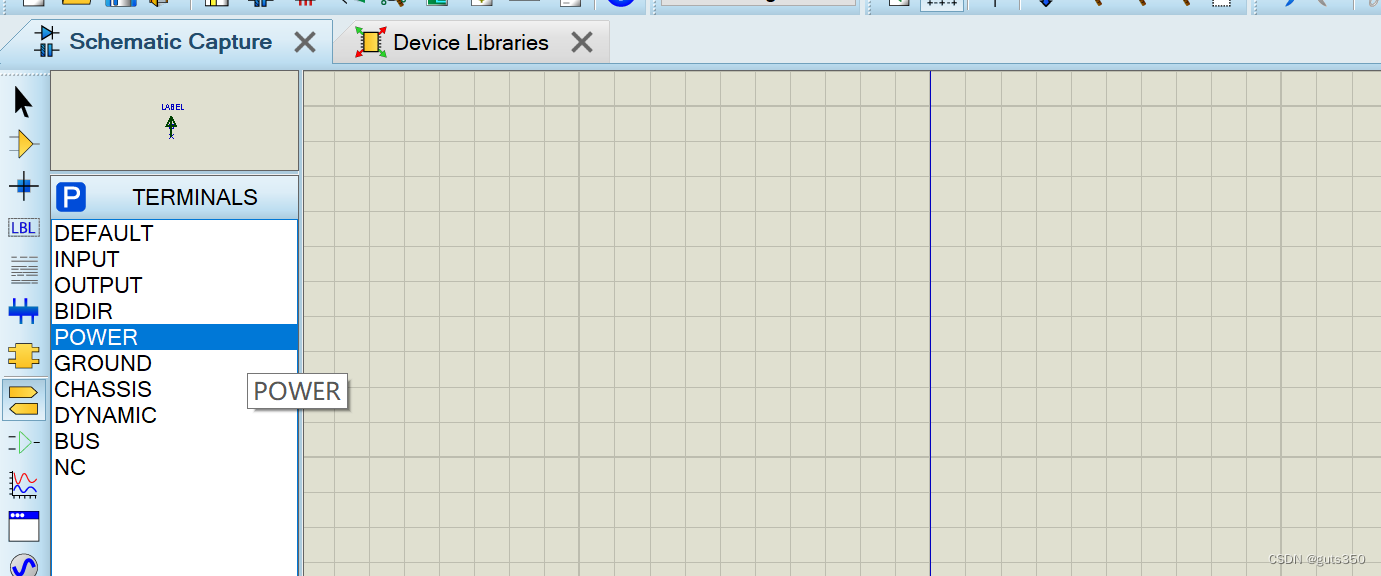

 选择POWER

 放置，连线

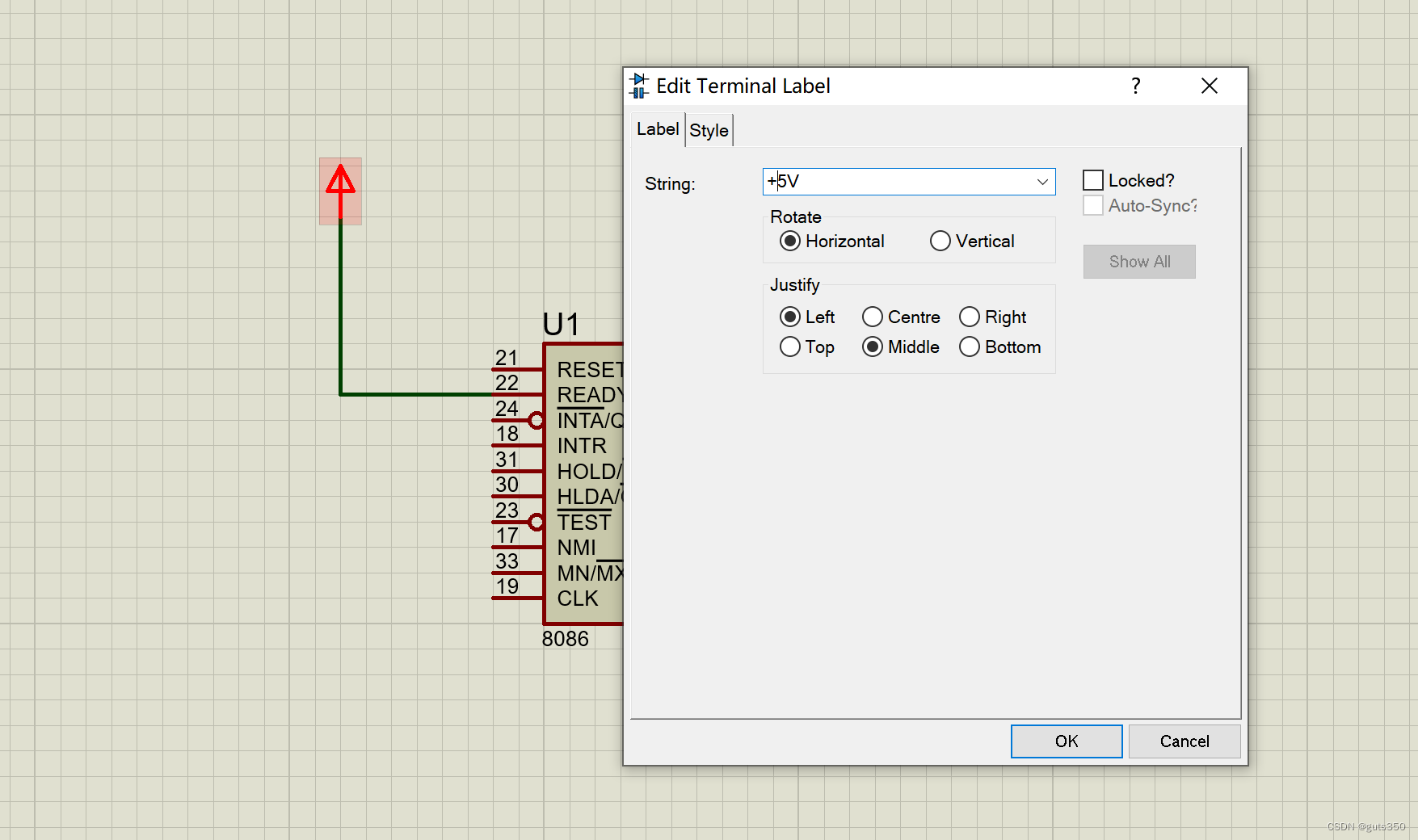

双击该电源图标，编辑它的属性：

 这里设置为+5V

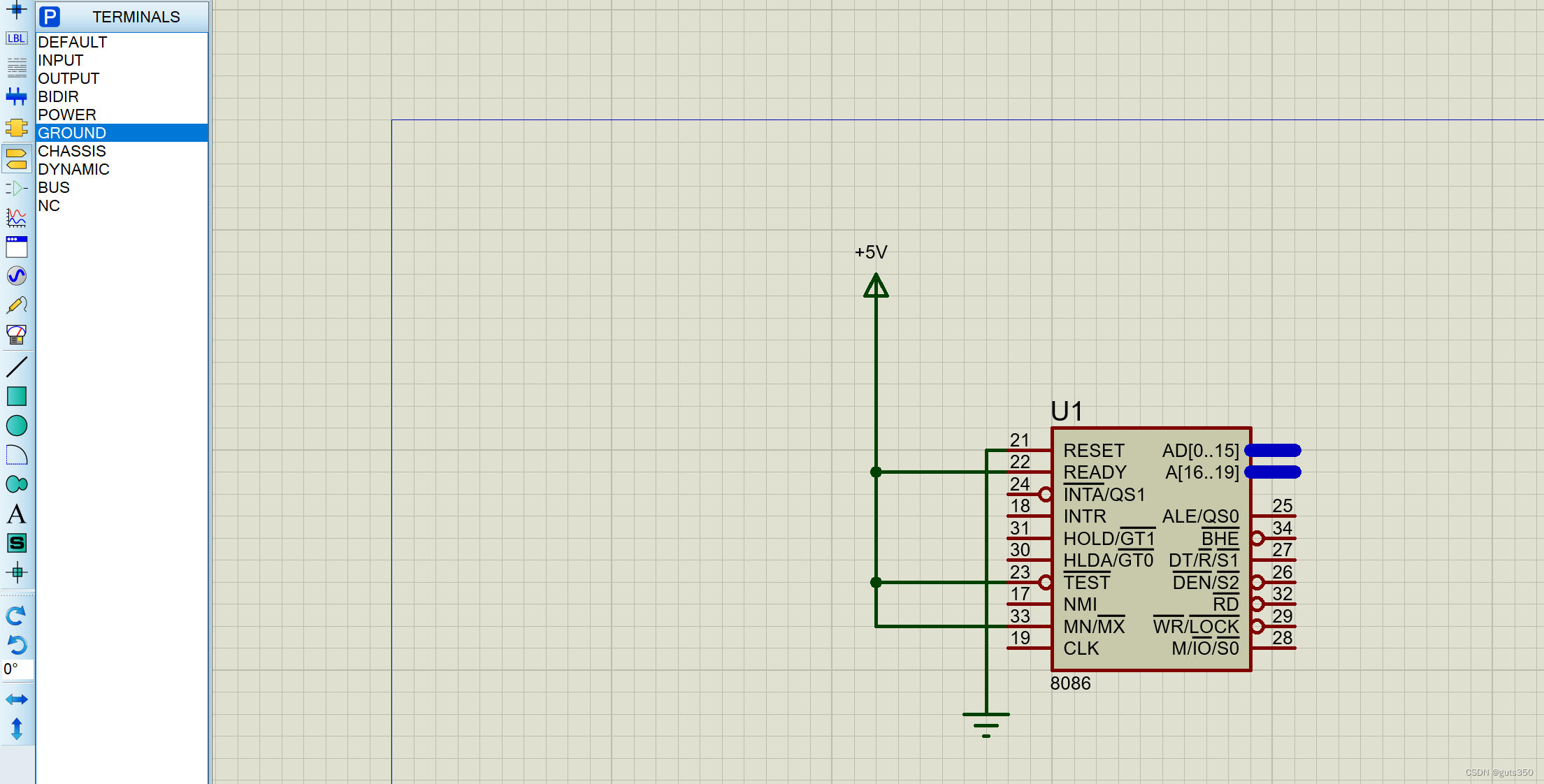

接地则选择GROUND：

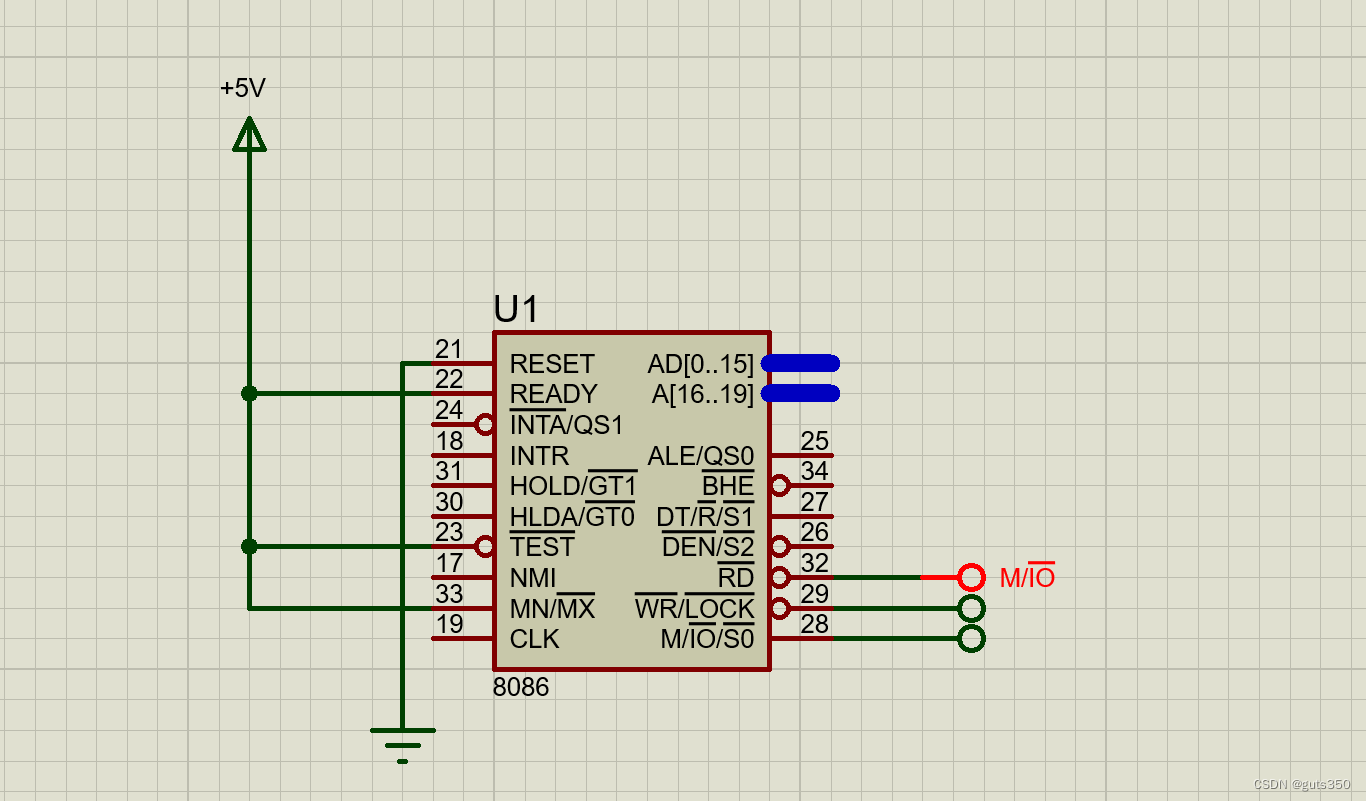

放置默认终端DEFAULT并标注:

 先选择DEFAULT:

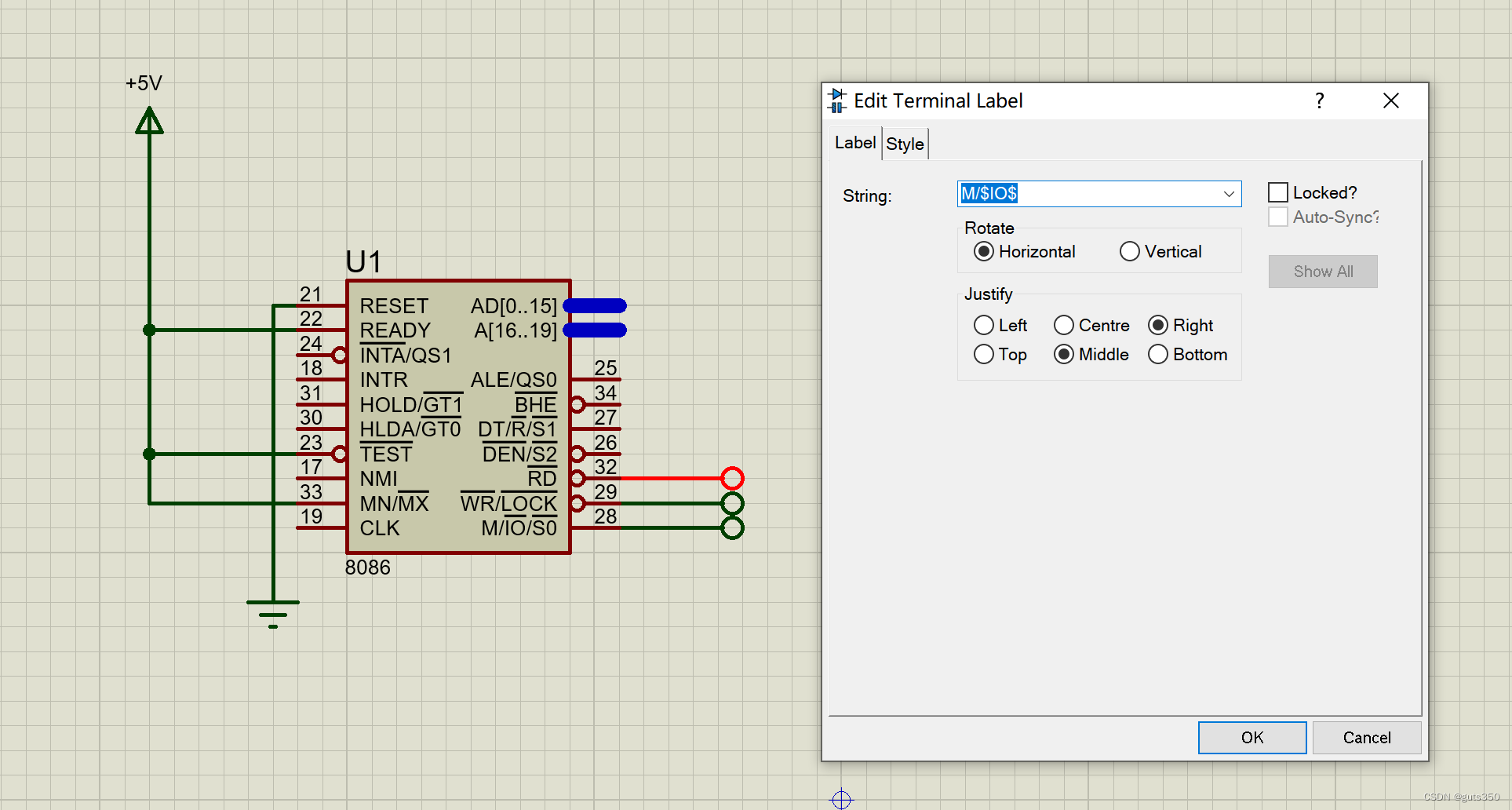

 双击某个DEFAULT，编辑属性，两个$之间的文字显示时上会有画线

 3.画总线：

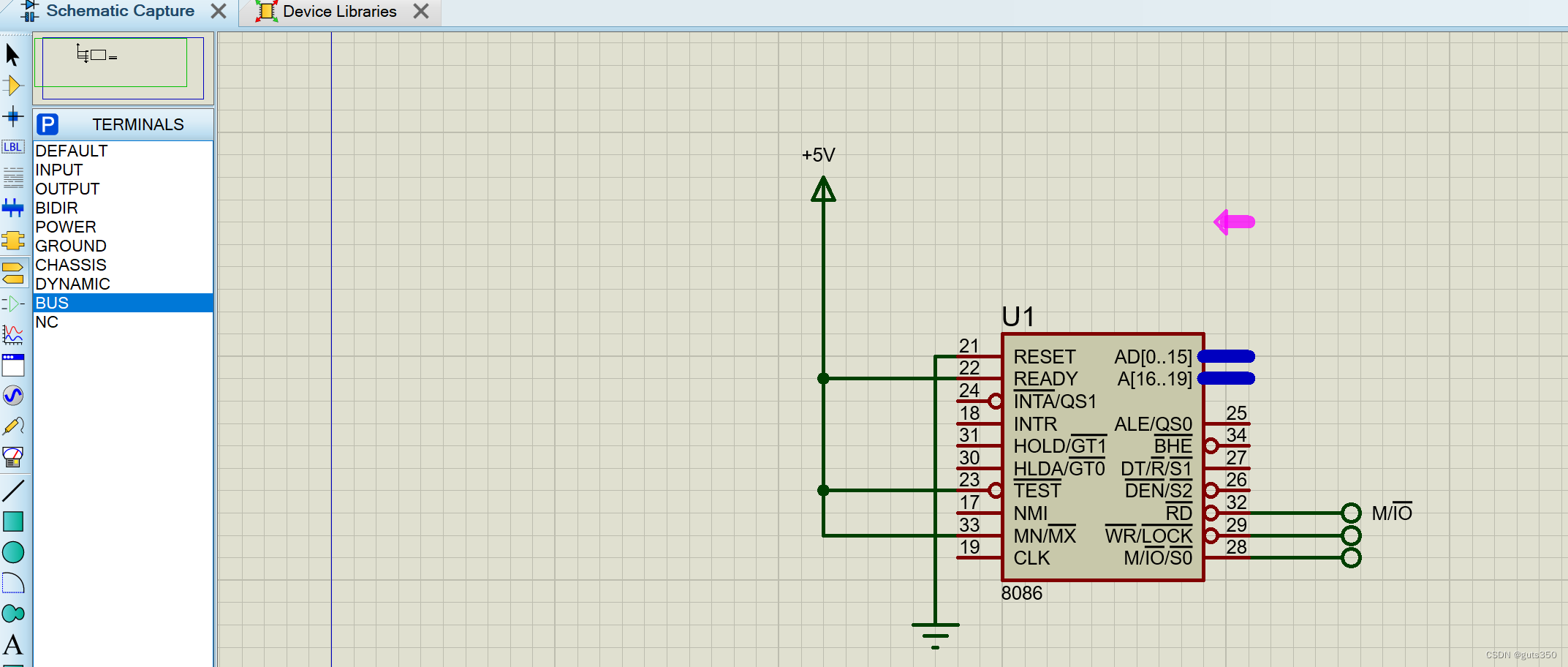

添加总线终端（选择BUS）：

同样地，双击编辑属性，命名：

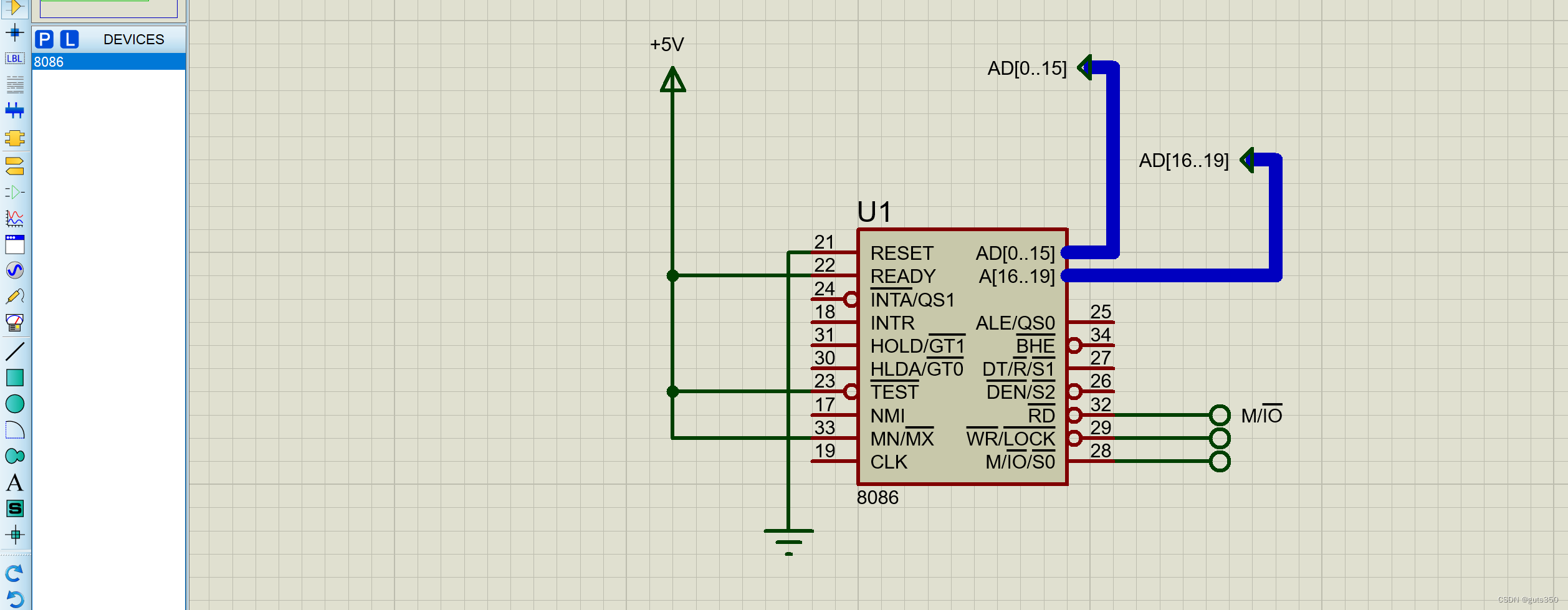

直接连线：

4.放置时钟类信号

如何在proteus中放置时钟类型信号-百度经验 (baidu.com)

5.调整字体，解决字体重叠

Proteus 8 Source Code 字体设置问题 光标于选中的字不对应_proteus怎么放大字体-CSDN博客

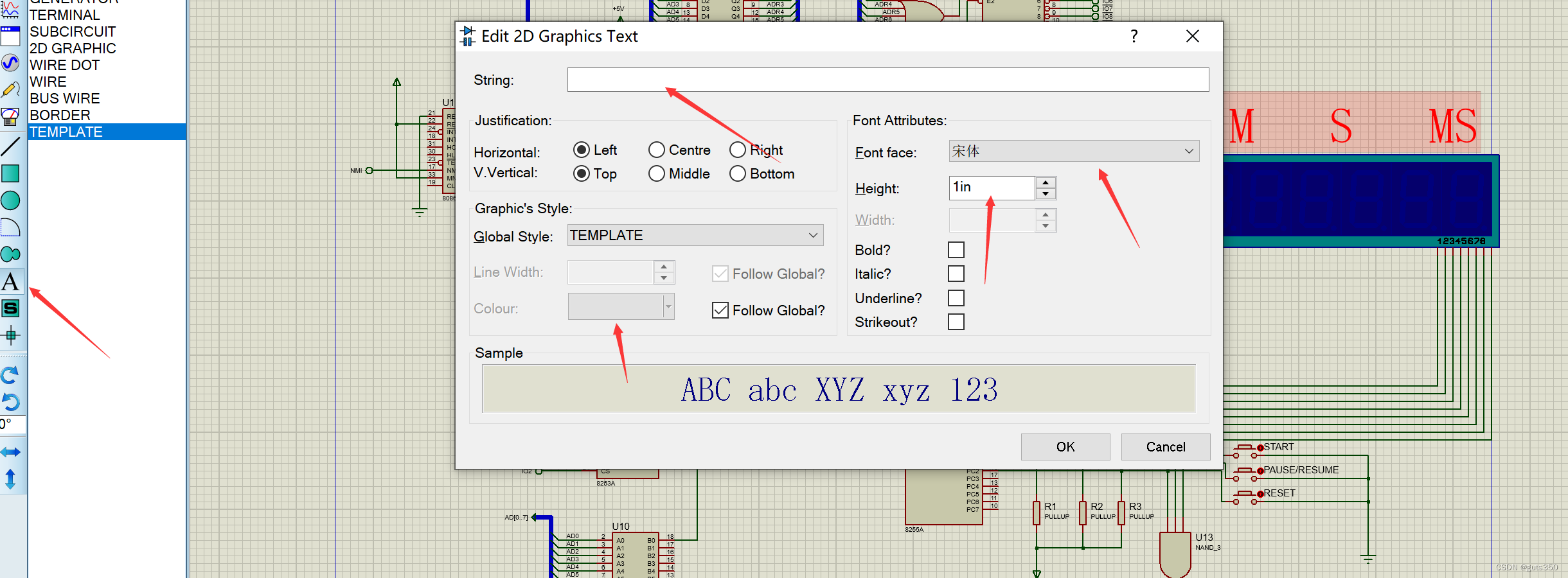

6.放置文本 以下链接的3.4节

【Proteus仿真】| 03——超详细使用教程_protues仿真-CSDN博客
