目录

一. 信道单工半双工和全双工通信
二. 编码和调制
三. 信道的极限容量

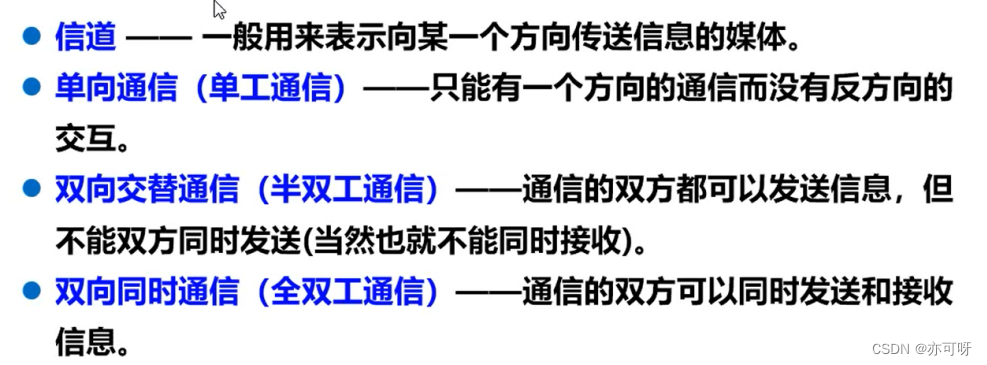

一. 信道单工半双工和全双工通信

$\quad$
在这里插入图片描述
$\quad$
单工比如收音机
半双工比如对讲机
全双工比如电话

$\quad$

二. 编码和调制

$\quad$
在这里插入图片描述

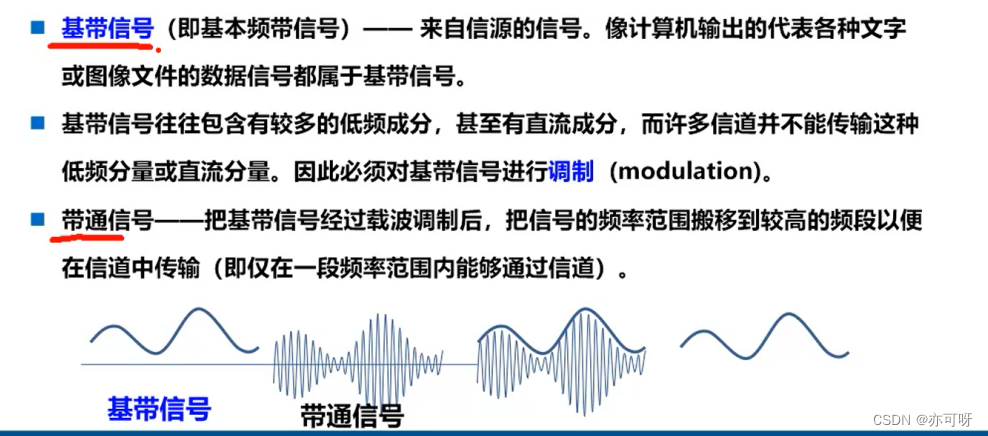

把基带信号调制为带通信号
信号源发出的信号就是基带信号
因为基带信号包含较多的低频成分, 所以要把它搬移到较高的频段传输

比如: 广播人员发出的波形是传不远的, 需要用高频的电磁波来调制
$\quad$
$\quad$

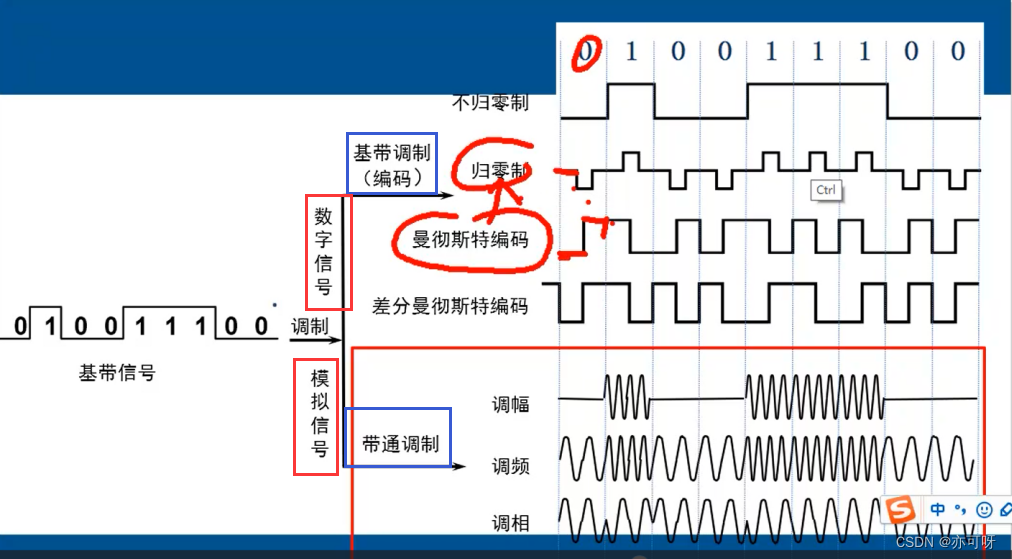

在这里插入图片描述

在这里插入图片描述

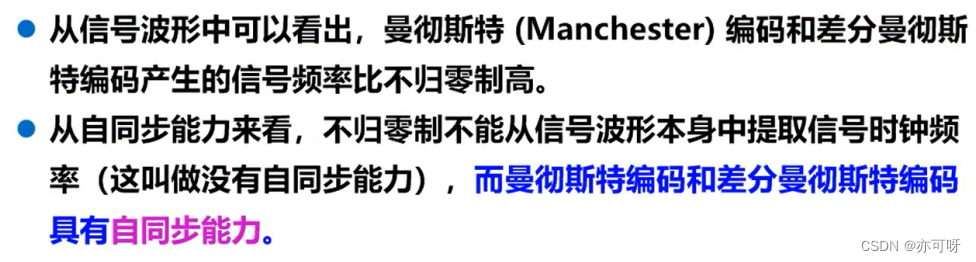

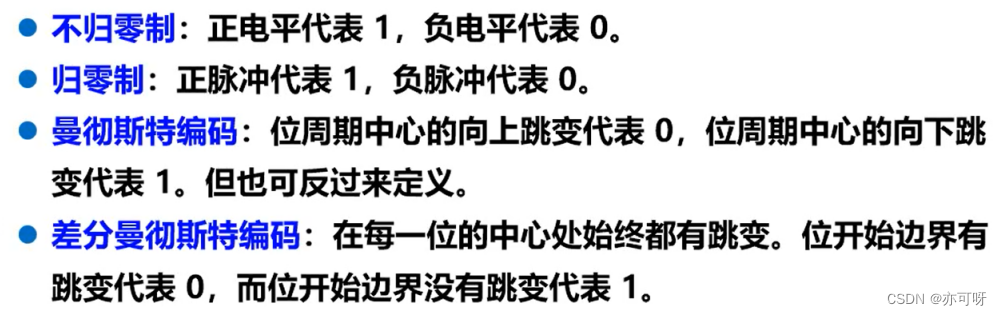

归零制和曼彻斯特编码都自带节拍,接收的时候不会因为有太长的1或0而多增加的一个1或0
差分曼彻斯特编码要看前面的码元, 0会跳变, 1不跳变
节拍就是自同步能力

在这里插入图片描述

$\quad$
$\quad$

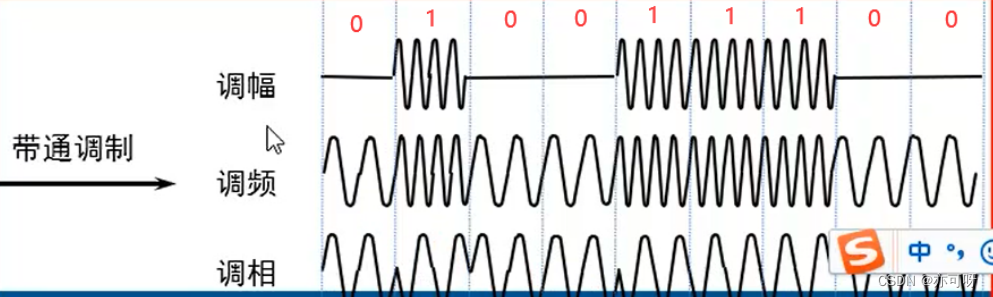

在这里插入图片描述

调相就是用正弦或余弦表示

$\quad$

三. 信道的极限容量

$\quad$

在这里插入图片描述

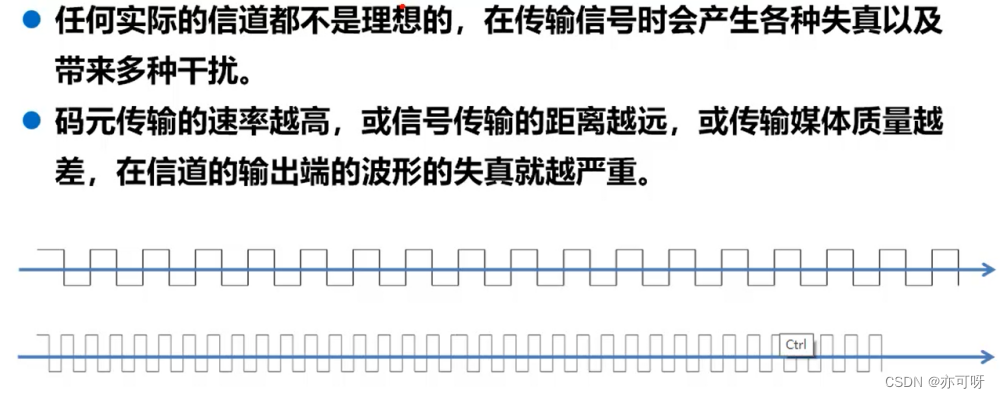

下面的码元传输速率更快
传输速率更快的可能一受到干扰就识别不出来了
传输速率慢的抗干扰能力更强
$\quad$

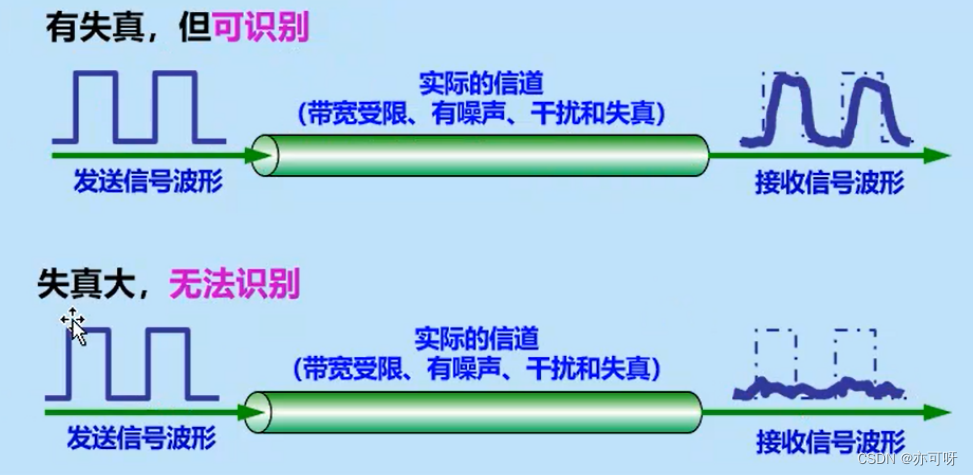

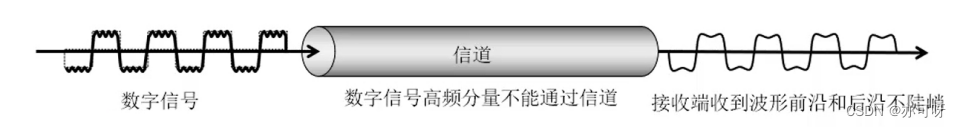

数字信号通过的实际的信道

在这里插入图片描述
$\quad$
$\quad$

3.1 信道的带宽

$\quad$

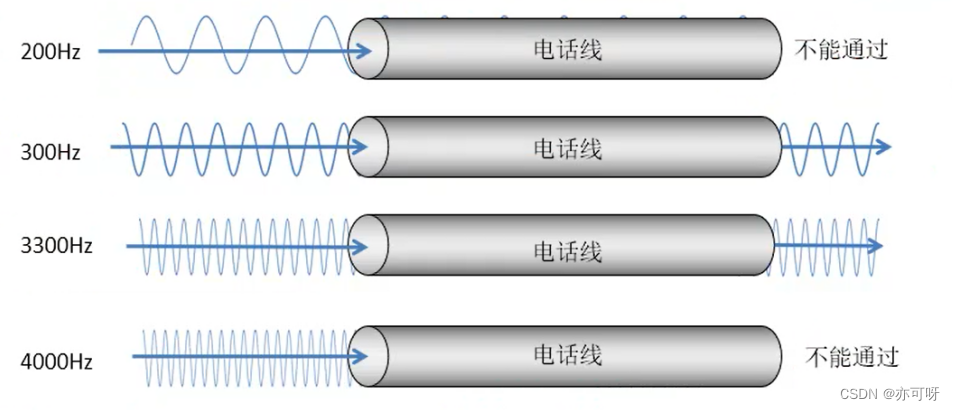

在这里插入图片描述
这个带宽是由于电话线的物理特性决定的
信道带宽 = 可通过的最大带宽 – 可通过的最小带宽
3300 – 300 = 3000Hz
$\quad$
$\quad$

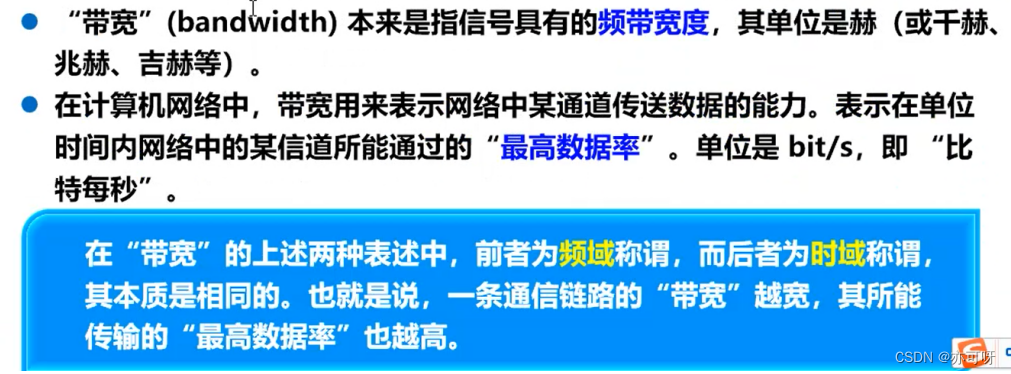

带宽的两种不同意义

在这里插入图片描述
$\quad$
$\quad$

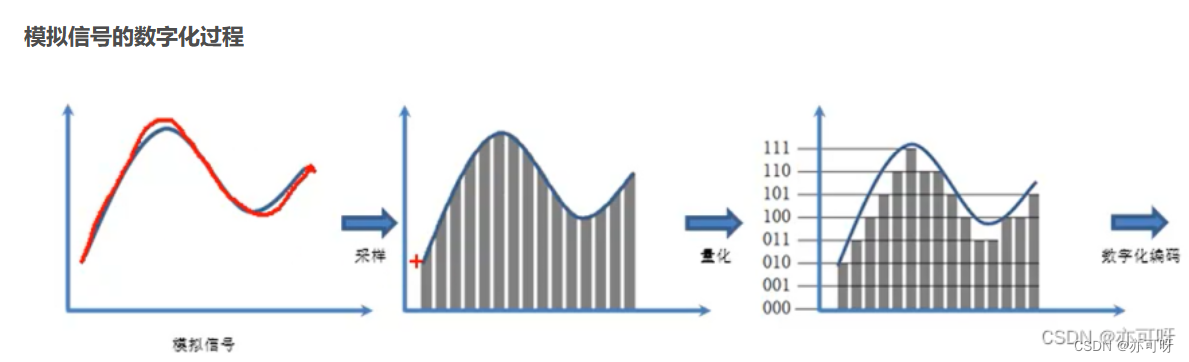

在这里插入图片描述
就是用二进制表示模拟信号
$\quad$
$\quad$

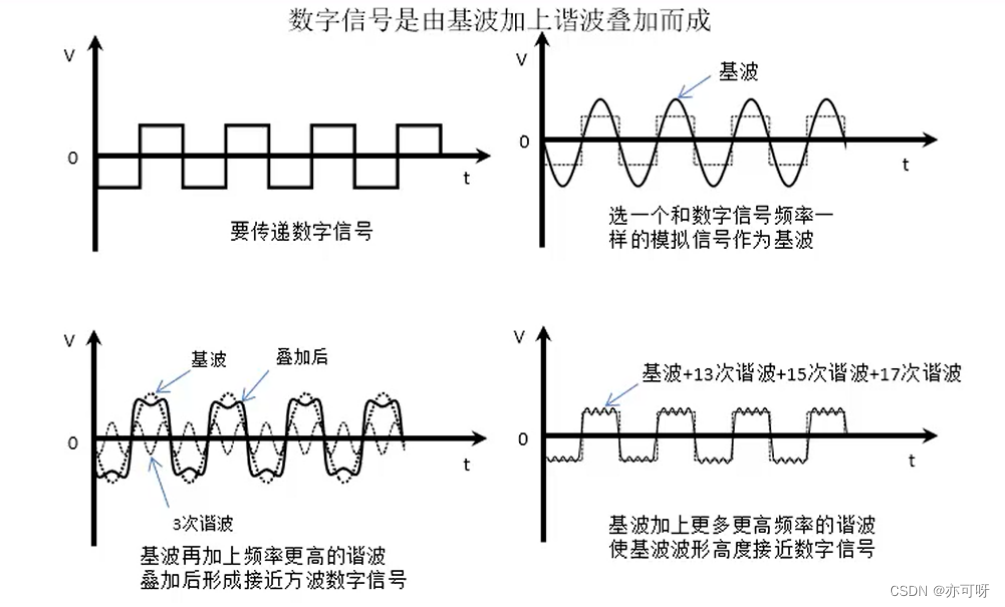

3.2 数字信号的形成

$\quad$

在这里插入图片描述
所以说数字信号不可能像第一张图一样, 我们所传输的数字信号都是经过多次叠加的

$\quad$

3.3 码元的传输速率

$\quad$
在这里插入图片描述
码元的传输速率不是随便提高的, 他是有上限的

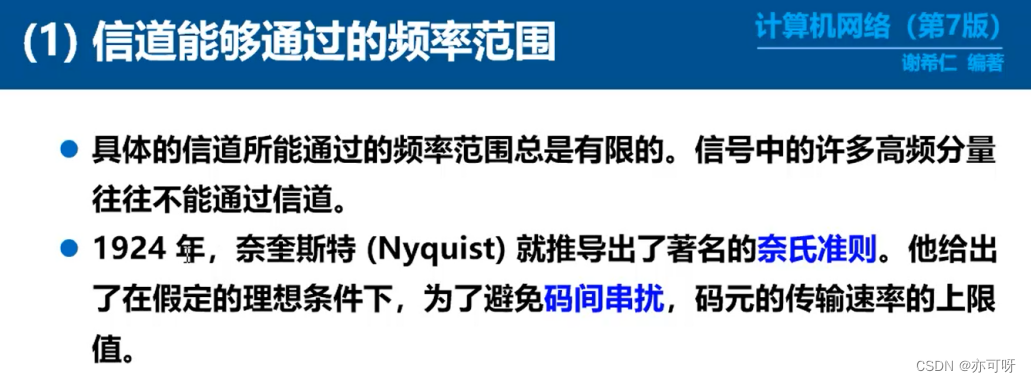

从概念上讲，限制码元在信道上的传输速率的因素有以下两个:
(1) 信道能够通过的频率范围
(2) 信噪比
主要考察的是信噪比
$\quad$
$\quad$
在这里插入图片描述
$\quad$

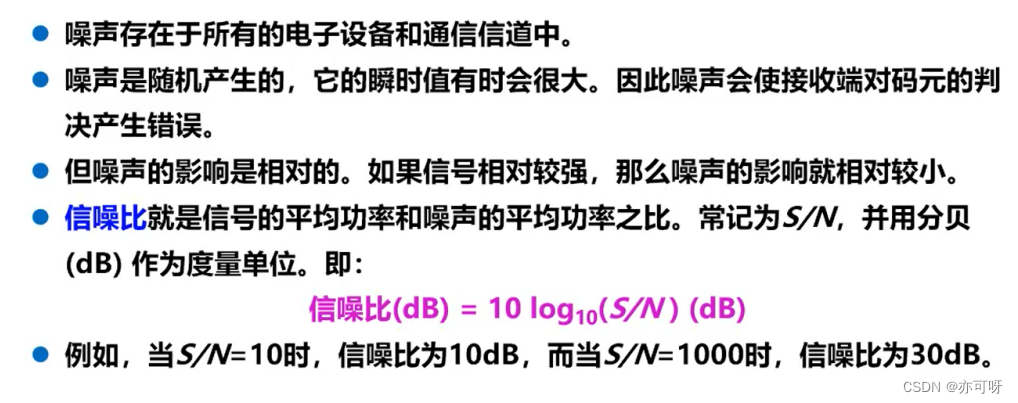

3.4 信噪比 (重要)

$\quad$
在这里插入图片描述
一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一

C为信息传输速率的理论最大值

比如给你信噪比30bB, 我们就知道了S/N为1000, 再给你W的值, 我们就可以求出C
$\quad$
$\quad$

香农公式表明

信道的带宽或信道中的信噪比越大，则信息的极限传输速率就越高。
只要信息传输速率低于信道的极限信息传输速率，就一定可以找到某种办法来实现无差错的传输。
若信道带宽W或信噪比S/N没有上限（当然实际信道不可能是这样的)，则信道的极限信息传输速率C也就没有上限。
实际信道上能够达到的信息传输速率要比香农的极限传输速率低不少。

$\quad$
$\quad$

问: 对于频带宽度已确定的信道，如果信噪比不能再提高了，并且码元传输速率也达到了上限值，那么还有什么办法提高信息的传输速率?

答: 用编码的方法让每一个码元携带更多比特的信息量

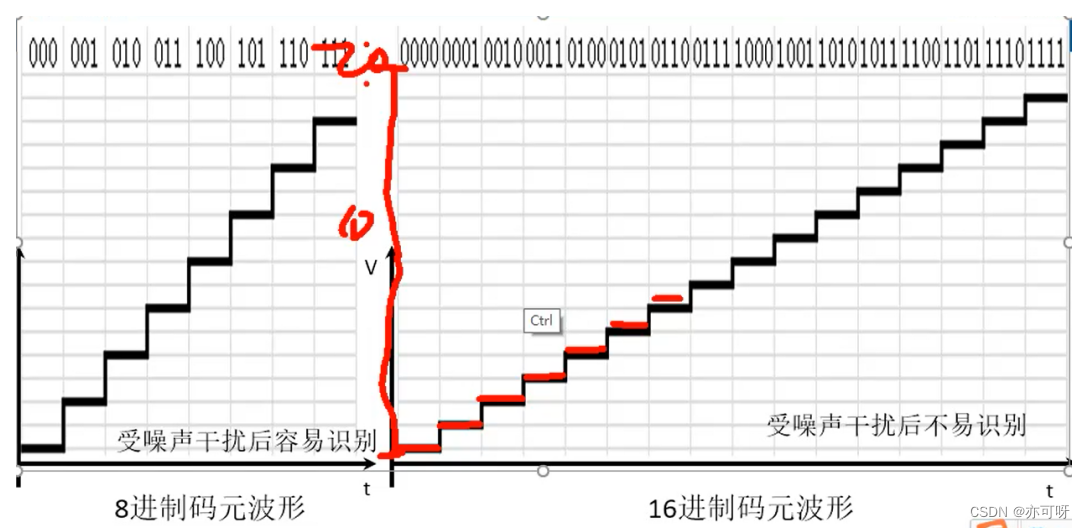

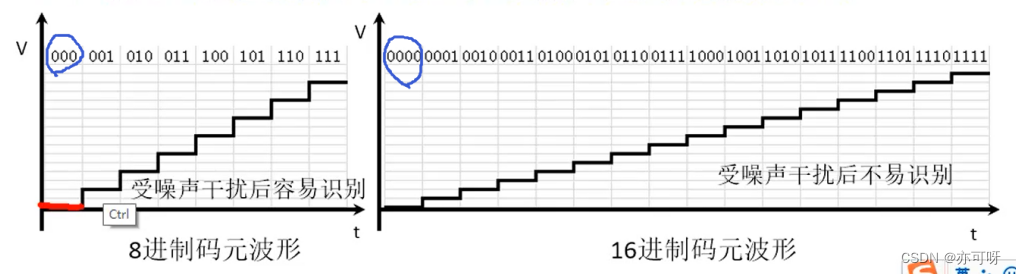

在这里插入图片描述
比如上面是5v的发送功率, 当功率一定的情况下, 我们也不能随意让每个码元携带更多比特, 因为很容易受噪声干扰后不易识别

在这里插入图片描述
那要想让每一个码元承载更多信息, 又要受噪音干扰后容易识别, 那我们可以提高发送功率, 比如5v提高到10v
