基于汽车胎压检测及温度预警

• 课题简介

汽车胎压监测系统可分为两种：一种是间接式胎压监测系统，是通过轮胎的转速差来判断轮胎是否异常；另一种是直接式胎压监测系统，通过在轮胎里面加装四个胎压监测传感器，在汽车静止或者行驶过程中对轮胎气压和温度进行实时自动监测，并对轮胎高压、低压、高温进行及时报警，避免因轮胎故障引发的交通事故，以确保行车安全。本次实验主要运用了压力检测模块，温度检测模块和声光报警系统。

• 方案论述

此次设计的是汽车胎压监测系统系统设计主要包括四个部分：分别是电源模块、AD模数转换部分、51单片机最小系统部分、LCD1602液晶显示部分，压力检测模块，温度检测模块和声光报警系统。首先由单片机初始化，获取温度检测模块和压力检测模块的返回值，再ADC0809模数转换芯片，当外接被测电压后，ADC0809将模拟电压信号转换为数字信号输入到单片机的I/O口，通过单片机处理后将压力显示在LCD1602液晶上面，若压力超过预警值，触发声光报警系统。

三、方案设计

  以AT89C51单片机为核心，起着控制作用。系统包括LCD1602液晶显示电路、复位电路、时钟电路、模数转换电路电路。设计思路分为几个模块：复位电路、晶振电路模块、AT89C51、LCD1602液晶显示电路、模数转换器电路，度检测模块和声光报警系统，压力检测模块，这几个模块。

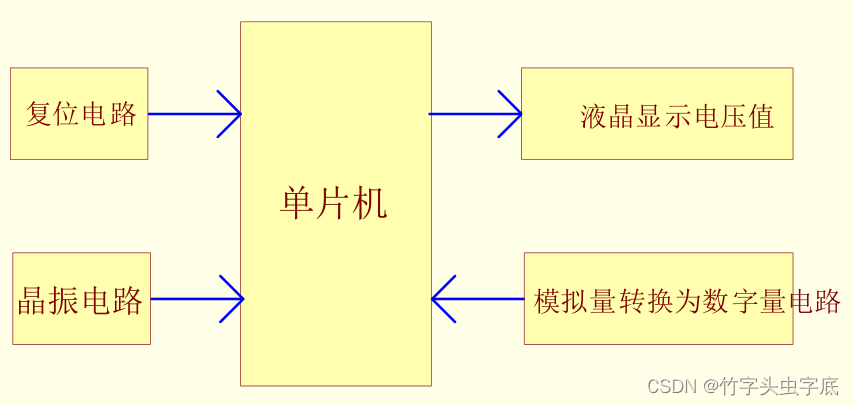

3.1 总设计框图

3.2 硬件设计分析

3.2.1 电源的设计

系统电源使用直流5伏。

由电脑USB接口提供电源。

USB是通用串行总线(Universal Serial Bus)接口的简称。它是目前使用比较广泛的电脑接口之一，主要版本有1.0、1.1和最新的2.0三种版本。根据USB总线的工业标准，它可以提供额定功率为5V/500mA的电源供USB设备使用。

3.2.2 单片机最小系统

51单片机是对目前所有兼容intel 8031指令系统的单片机的统称。该系列单片机的始祖是intel的8031单片机，后来随着技术的发展，成为目前广泛应用的８为单片机之一。单片机是在一块芯片内集成了CPU、RAM、ROM、定时器／计数器和多功能I/O口等计算机所需要的基本功能部件的大规模集成电路，又称为MCU。51系列单片机内包含以下几个部件：

一个８位CPU；一个片内振荡器及时钟电路；

4KB的ROM程序存储器；

一个128B的RAM数据存储器；

寻址64KB外部数据存储器和64KB外部程序存储空间的控制电路；

32条可编程的I/O口线；

两个16位定时／计数器；

一个可编程全双工串行口；

５个中断源、两个优先级嵌套中断结构。

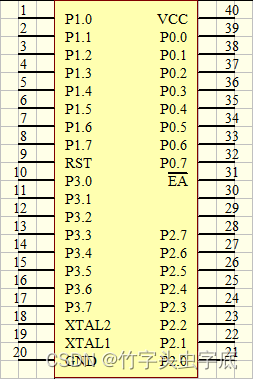

如图2-2-1所示为AT89C51单片机基本构造，其基本性能介绍如下：

图2-2-1 AT89C51单片机

AT89C51本身内含40个引脚，32个外部双向输入/输出（I/O）端口，同时内含2个外中端口，3个16位可编程定时计数器,2个全双工串行通信口，AT89C51可以按照常规方法进行编程，但不可以在线编程。其将通用的微处理器和Flash存储器结合在一起，特别是可反复擦写的Flash存储器可有效地降低开发成本。

AT89C51的主要特性如下表所示：

兼容MCS—51指令系统	32个可编程I/O线
4k字节可编程闪烁存储器	可编程UARL通道
三个16位可编程定时/计数器中断	时钟频率0-24MHz
2个外部中断源，共8个中断源	256×8bit内部RAM
2个读写中断口线	可直接驱动LED
软件设置睡眠和唤醒功能	低功耗空闲和掉电模式

表2-2-1  AT89C51主要功能描述

AT89C51为40脚双列直插封装的8位通用微处理器，采用工业标准的C51内核，在内部功能及管脚排布上与通用的89c51相同，其主要用于会聚调整时的功能控制。功能包括对会聚主IC内部寄存器、数据RAM及外部接口等功能部件的初始化，会聚调整控制，会聚测试图控制，红外遥控信号IR的接收解码及与主板CPU通信等。主要管脚有：XTAL1（19脚）和XTAL2（18脚）为振荡器输入输出端口，外接12MHz 晶振。RST/Vpd（9脚）为复位输入端口，外接电阻电容组成的复位电路。VCC（40脚）和VSS（20脚）为供电端口，分别接+5V电源的正负端。P0~P3 为可编程通用I/O脚，其功能用途由软件定义，在本设计中，P0端口（32~39脚）被定义为N1功能控制端口，分别与N1的相应功能管脚相连接，13脚定义为IR输入端，10脚和11脚定义为I2C总线控制端口，分别连接N1的SDAS（18脚）和SCLS（19脚）端口，12脚、27脚及28脚定义为握手信号功能端口，连接主板CPU的相应功能端，用于当前制式的检测及会聚调整状态进入的控制功能。

P0口：P0口是一组8位漏极开路型双向I/O 口，也即地址/数据总线复用口。作为输出口用时，每位能吸收电流的方式驱动8个TTL逻辑门电路，对端口P0写“1”时，可作为高阻抗输入端用。在访问外部数据存储器或程序存储器时，这组口线分时转换地址（低8位）和数据总线复用，在访问期间激活内部上拉电阻。在Flash 编程时，P0口接收指令字节，而在程序校验时，输出指令字节，校验时，要求外接上拉电阻。

P1口：P1是一个带内部上拉电阻的8位双向I/O口，P1的输出缓冲级可驱动（吸收或输出电流）4个TTL逻辑门电路。对端口写“1”，通过内部的上拉电阻把端口拉到高电平，此时可作输入口。作输入口使用时，因为内部存在上拉电阻，某个引脚被外部信号拉低时会输出一个电流(IIL)。与AT89C51不同之处是，P1.0和P1.1还可分别作为定时/计数器2 的外部计数输入（P1.0/T2）和输入（P1.1/T2EX）。Flash编程和程序校验期间，P1接收低8位地址。

P2口：P2是一个带有内部上拉电阻的8 位双向I/O口，P2的输出缓冲级可驱动（吸收或输出电流）4个TTL逻辑门电路。对端口P2写“1”，通过内部的上拉电阻把端口拉到高电平，此时可作输入口，作输入口使用时，因为内部存在上拉电阻，某个引脚被外部信号拉低时会输出一个电流(IIL)。在访问外部程序存储器或16位地址的外部数据存储器（例如执行MOVX @DPTR指令）时，P2口送出高8位地址数据。在访问8位地址的外部数据存储器（如执行MOVX @RI指令）时，P2口输出P2锁存器的内容。Flash编程或校验时，P2亦接收高位地址和一些控制信号。

P3口：P3口是一组带有内部上拉电阻的8位双向I/O口。P3口输出缓冲级可驱动（吸收或输出电流）4个TTL逻辑门电路。对P3口写入“1”时，它们被内部上拉电阻拉高并可作为输入端口。此时，被外部拉低的P3口将用上拉电阻输出电流（IIL）。P3口除了作为一般的I/O口线外，更重要的用途是它的第二功能P3口还接收一些用于Flash 闪速存储器编程和程序校验的控制信号。

RST:复位输入。当振荡器工作时，RST引脚出现两个机器周期以上高电平将使单片机复位。

ALE/PROG:当访问外部程序存储器或数据存储器时，ALE（地址锁存允许）输出脉冲用于锁存地址的低8位字节。一般情况下，ALE仍以时钟振荡频率的1/6输出固定的脉冲信号，因此它可对外输出时钟或用于定时目的。要注意的是：每当访问外部数据存储器时将跳过一个AL脉冲。对Flash存储器编程期间，该引脚还用于输入编程脉冲（PROG）。如有必要，可通过对特殊功能寄存器（SFR）区中的8EH单元的D0位置位，可禁止ALE操作。该位置位后，只有一条 MOVX 和MOVC指令才能将ALE激活。此外，该引脚会被微弱拉高，单片机执行外部程序时，应设置ALE禁止位无效。

PSEN：程序储存允许（PSEN）输出是外部程序存储器的读选通信号，当AT89C51由外部程序存储器取指令（或数据）时，每个机器周期两次PSEN有效，即输出两个脉冲。在此期间，当访问外部数据存储器，将跳过两次PSEN信号。

EA/VPP:外部访问允许。欲使CPU仅访问外部程序存储器（地址为0000H—FFFFH），EA端必须保持低电平（接地）。需注意的是：如果加密位LB1被编程，复位时内部会锁存EA端状态。如EA端为高电平（接Vcc端），CPU则执行内部程序存储器中的指令。Flash存储器编程时，该引脚加上+12V的编程允许电源Vpp，当然这必须是该器件是使用12V编程电压Vpp。

XTAL1：振荡器反相放大器的及内部时钟发生器的输入端。

XTAL2：振荡器反相放大器的输出端。

单片机最小原理图如图2-2-2所示。

图2-2-2 单片机最小系统

单片机最小系统说明：

时钟信号的产生：在MCS-51芯片内部有一个高增益反相放大器，其输入端为芯片引脚XTAL1，其输出端为引脚XTAL2。而在芯片的外部，XTAL1和XTAL2之间跨接晶体振荡器和微调电容，从而构成一个稳定的自激振荡器，这就是单片机的时钟振荡电路。

时钟电路产生的振荡脉冲经过触发器进行二分频之后，才成为单片机的时钟脉冲信号。

一般地，电容C2和C3取30pF左右，晶体的振荡频率范围是1.2-12MHz。如果晶体振荡频率高，则系统的时钟频率也高，单片机的运行速度也就快。

单片机复位使CPU和系统中的其他功能部件都处在一个确定的初始状态下，并从这个状态开始工作。单片机复位条件：必须使9脚加上持续两个机器周期（即24个振荡周期）的高电平。

3.2.3 显示系统

图2-2-3  LCD1602液晶显示电路

3.2.4 模数转换

ADC0809是美国国家半导体公司生产的CMOS工艺8通道，8位逐次逼近式ＡＤ转换器。其内部有一个8通道多路开关，它可以根据地址码锁存译码后的信号，只选通8路模拟输入信号中的一个进行A/D转换。

（1）主要特性：

1）8路输入通道，2位A/D转换器，即分辨率为8位。

2）具有转换起停控制端。

3）转换时间为100μs(时钟为640kHz时)，130μs（时钟为500kHz时）　

4）单个+5V电源供电

5）模拟输入电压范围0～+5V，不需零点和满刻度校准。

6）工作温度范围为-40～+85摄氏度

7）低功耗，约15mW。

（2）内部结构

ADC0809是CMOS单片型逐次逼近式A/D转换器，内部结构如图13．22所示，它由8路模拟开关、地址锁存与译码器、比较器、2位开关树型A/D转换器、逐次逼近寄存器、逻辑控制和定时电路组成。

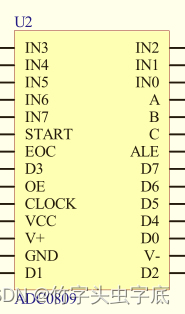

图2-2-4 ADC0809芯片

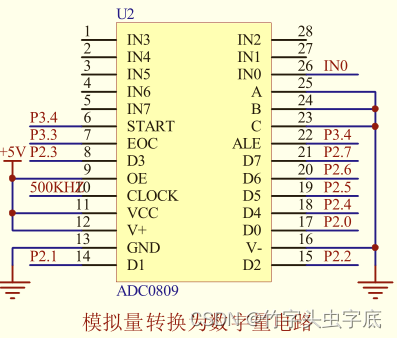

图2-2-5 模数转换电路

3.2.5 压力检测模块

压力传感器两线制比较简单，一根线连接电源正极，另一个线也就是信号线经过仪器连接到电源负极，这种是最简单的，压力传感器三线制是在两线制基础上加了一个线，这根线直接连接到电源的负极，较两线制麻烦一点。四线制压力传感器肯定是两个电源输入端，另外两个是信号输出端。四线制的多半是电压输出而不是4~20mA输出，4~20mA的叫压力变送器，多数做成两线制的。压力传感器的信号输出有些是没有经过放大的，满量程输出只有几十毫伏，而有些压力传感器在内部有放大电路，满量程输出为0~2V。至于怎么接到显示仪表，要看仪表的量程是多大，如果有和输出信号相适应的档位，就可以直接测量，否则要加信号调整电路。五线制压力传感器与四线制相差不大。

3.2.5 温度检测模块

 温度模块采用进口集成电路，将热电阻或热电偶的信号放大，并转换成4-20mA或0-10mA的输出电流,或0～5V的输出电压。 温度模块的供电电源不得有尖峰，否则容易损坏变送器。变送器的校准应在加电5分钟后进行，并且要注意当时环境温度。测高温时(>100℃)传感器腔与接线盒间应用填充材料隔离,防止接线盒温度过高烧坏变送器.在干扰严重的情况下使用传感器，外壳应牢固接地避免干扰.电源及信号输出应采用Ф10屏蔽电缆传输，压线螺母应旋紧以保证气密性。只有RWB型有0~10mA输出,为三线制，在量程值的5%以下,由于三极管的关断特性造成不线性.变送器每6个月应校准一次.DWB因受电路限制不能进行线性修正，好按说明选择量程以保证其线性。

热电阻测量范围

PT100：-200～650℃；CU50：-50～150℃热电偶测量范围K分度：300～1200℃； E分度：200～800℃；S分度：600～1600℃输出信号4-20mA,0-10mA,0-10V,0-5V任选测量精度热电阻,0,2～0,3%,热电偶,1～2%温度漂移0,025%/℃,年漂移小于0,5%工作电源+12VDC或+24VDC±,10%工作环境0～70℃储存环境-40～+85℃负载能力0～500欧姆变送器型号命名与含义

变送器类型	分度号	接线盒	护管外径	固定方式及插入深度
RWB热电阻	PT100	A防水	1-16mm	用文字说明
DWB热电偶	CU50		2-12mm

3.2.5 声光报警系统

 声光报警系统按照温度检测模块和温度检测模块的返回值，并将该距离数值在LCD显示屏上实时显示，同时控制由发光二级管和蜂鸣器组成的声光报警系统，使其以一定的频率闪光并发出警报声。

四、设计收获、体会和建议

通过理论分析和电路仿真，现在对此次课程设计的实验结果进行总结。通过仿真我们可以看到仿真结果和理论分析是相符合的，也即此次设计的系统能够在一定的条件下达到课程设计目的，实现对外接电压的测量，电路结构简单，但是可以看出在系统的稳定性及可靠性方面做得不够。在本次设计中，也深刻体会到理论和实践相集合的重要性。虽然之前收集了大量的资料但在实际应用中却有很大差异，出现了许多意想不到的问题。但经过长时间的摸索最终还是设计出达到要求的系统。
