关于路由表及路由的介绍

一、路由表介绍

1.路由表条目介绍

条目名称	表示含义
Destination/Mask	表示此路由的目的网络地址与网址掩码
Proto（Protocol）	表示此路由的协议类型
Pre（Preference）	表示此路由的路由协议优先级，越小越优先
Cost	表示路由开销，即到达同一目的地址有多条路由，且具有相同优先级时，开销越小越优先
NextHop	表示此路由器到达目的网段的下一跳地址
Interface	表示此路由器到达目的网段的出接口

2.路由优先级比较过程

1）掩码，越长越优先--例：1.1.1.1/24与2.2.2.2/32中，后一条优先

2）Pre优先级，越小越优先

3）Cost开销，越小越优先

PS：如果都相同，则形成等价路由，具体介绍请看第三部分第3点

二、生成路由条目的方法

1.直连路由

含义：由设备自动生成的接口路由，即只要路由器某个接口配置了IP地址且生效，则自动产生一个相关的直连路由条目

在系统视图下可查看直连路由，代码如下

[Huawei]display ip routing-table protocol direct

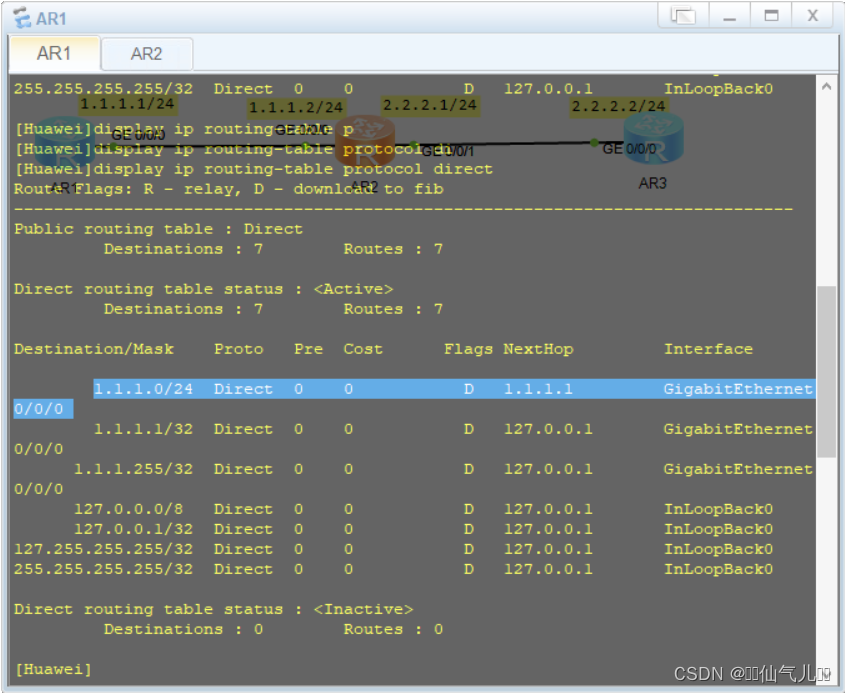

查看路由表如下

图中标记的Direct就表示这是一个直连路由的条目

2.静态路由

含义：由网络管理员手动设置的路由条目

配置代码如下

[Huawei]ip route-static 2.2.2.0 24 1.1.1.2

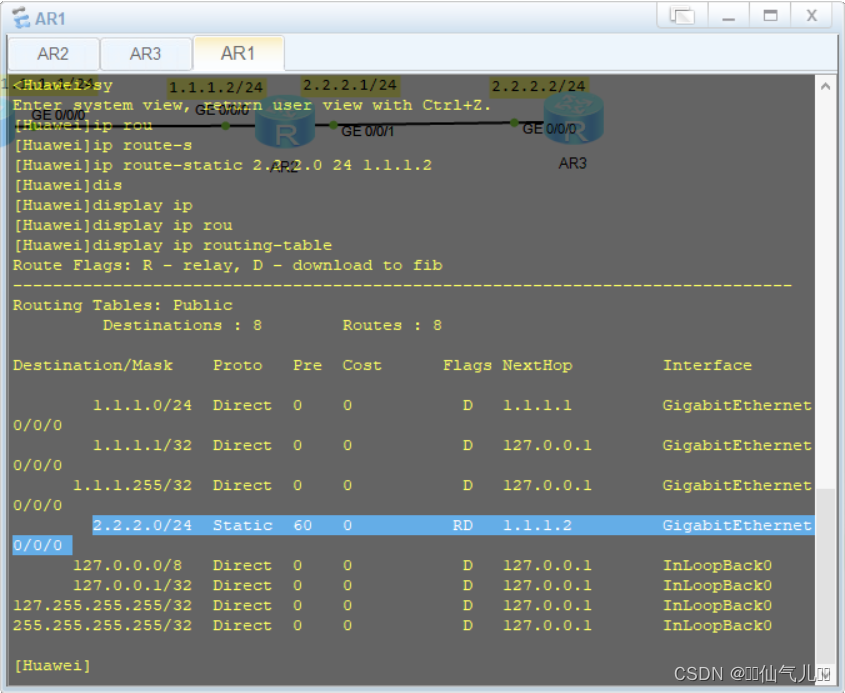

查看路由表如下

图中标记的Static就表示这是一个静态路由的条目

3.动态路由

含义：路由器运行动态路由协议学习到的路由条目

1.动态路由的分类

按照工作区域分类：a.内部网关协议：RIP,OSPF,IS-IS

b.外部网关协议：BGP

按照工作机制及算法：a.距离矢量路由协议：RIP

b.链路状态路由协议：OSPF,IS-IS

关于动态路由的介绍和使用后续会单独来讲，这里不做过多解释

三、其他路由

1.缺省路由

含义：也叫默认路由，当报文没有在路由表中找到匹配的具体路由表项时会用到缺省路由--0.0.0.0/0

举个栗子：ip route-static 0.0.0.0 0 10.0.0.1--这里表示静态路由设置可以访问下一跳为10.0.0.1的任何网段

2.路由递归

含义：也叫路由迭代，路由必须有直连的下一跳才能指导转发，但是路由生成时下一跳可能不是直连，因此需要计算出一个直连的下一跳和对应的接口

举个栗子：

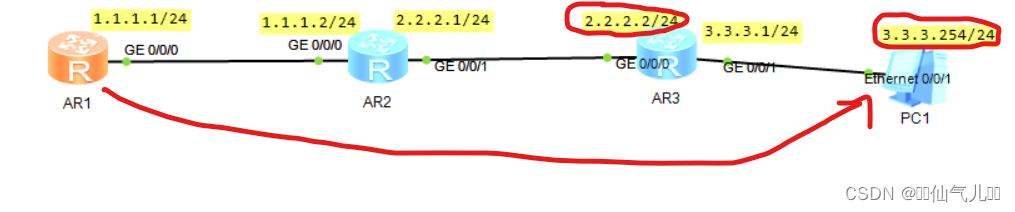

要想实现图中的AR1访问PC1，代码如下

[Huawei]ip route-static 3.3.3.254 24 2.2.2.2

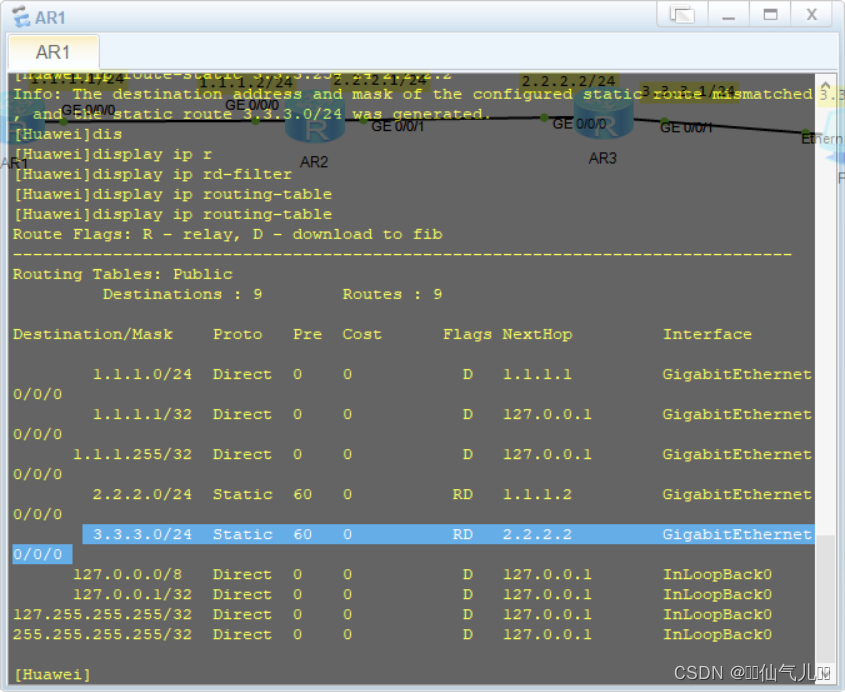

查看路由表如下

这样就能实现路由递归，但是注意：在复杂的网络中要避免出现路由递归

3.等价路由

含义：在多条路由中，若掩码、优先级、开销都相同，则形成等价路由

举个栗子：路由A到B有1、2两条路线，若第一次走的路线1，则下一次将走路线2；若第一次走的路线2，则下一次将走路线1

4.浮动路由

含义：也叫备份路由，主用的备份，保证链路故障时提供备份路由，与主用路由目的地址/掩码相同、优先级不同、下一跳不同

5.汇总路由

含义如图

	目的地址	192	168	X	0
	192.168.1.0/24	11000000	10101000	00000001	00000000
	192.168.2.0/24	11000000	10101000	00000010	00000000
	192.168.3.0/24	11000000	10101000	00000011	00000000
	···	11000000	10101000	···	00000000
	192.168.130.0/24	11000000	10101000	10000010	00000000
汇总路由	192.168.0.0/16	11000000	10101000	00000000	00000000

将所有路由的目的网址都换成二进制，从前往后一一对比，直到出现不相同为止，则前面有多少位相同，汇总路由就有多少位网络部分，其余为主机部分，注意掩码的改变

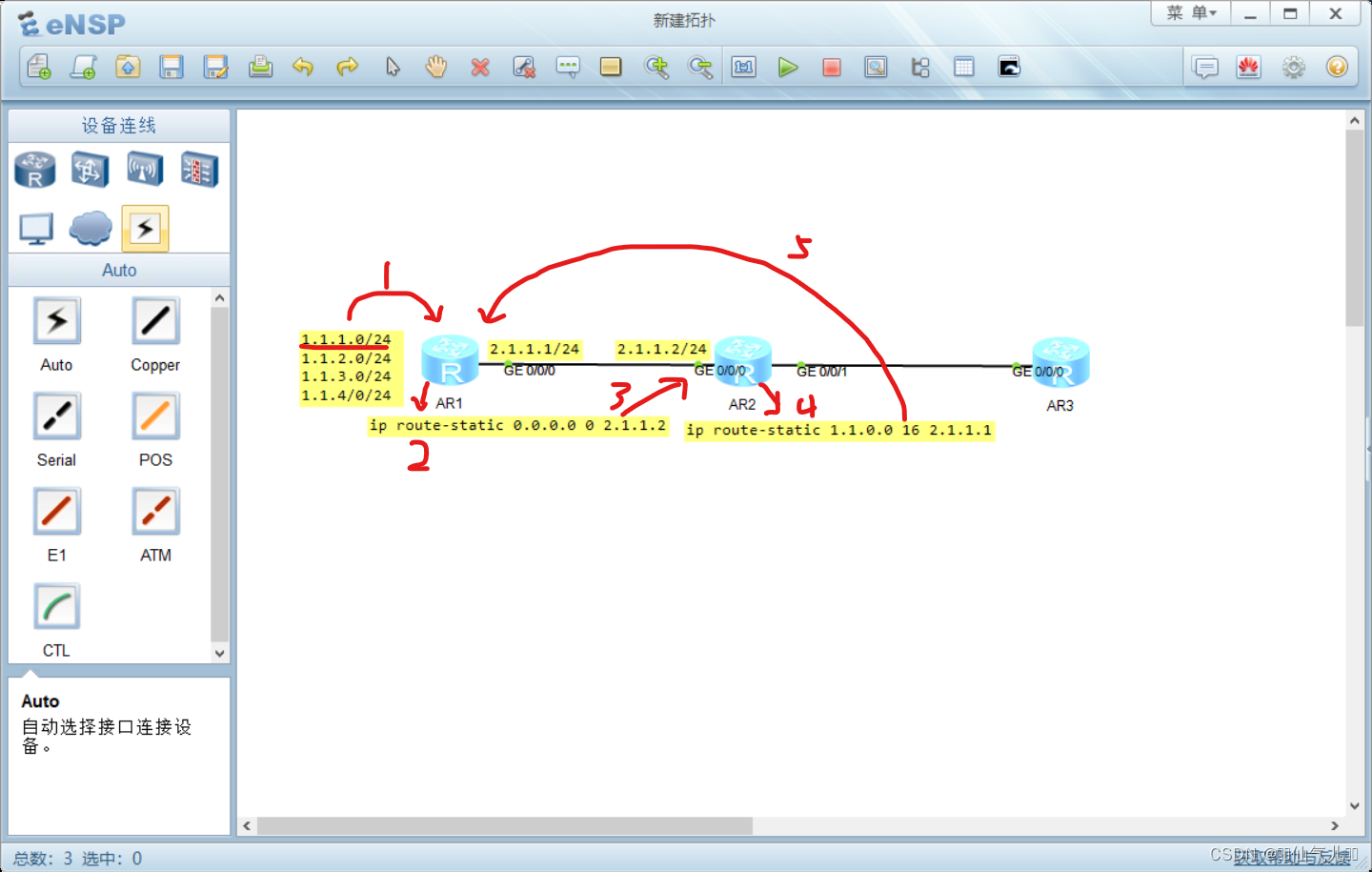

汇总路由引发的问题：环路问题

解决问题：

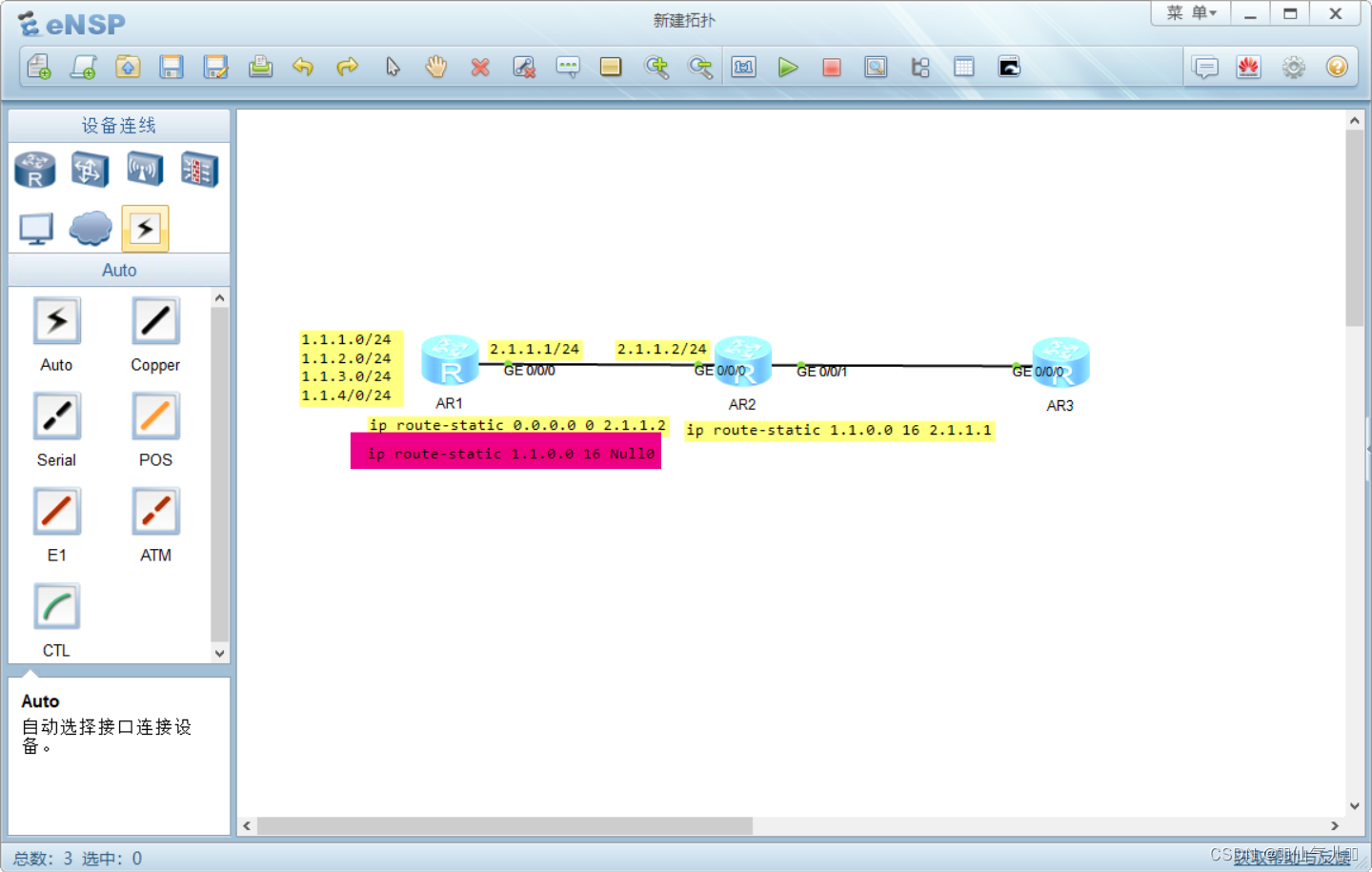

在AR1中增加一条指向Null0的路由--表明如果是1.1.0.0/16网段的数据包过来则丢弃这个数据包，这样就能跳出循环，继续执行路由
