Pspice、Multisim仿真实验

Pspice电路仿真

打开软件Pspice AD Student
①点击file - new-Text file
②输入文本

EX3
VS 1 0 10
R1 1 2 20
R2 2 0 20
R3 3 0 4K
L   2 3 0.2  IC=0.2
C   3 0 0.5U  IC= 2
.TRAN  0.1M  30M  UIC
.PLOT TRAN V(3,0)
.PROBE
.END





③点击保存到桌面，文件后缀名为cir
④再次打开软件Pspice AD Student
⑤点击file-open-查找范围为桌面，文件类型为cir后缀的，选择相应的文件名，打开

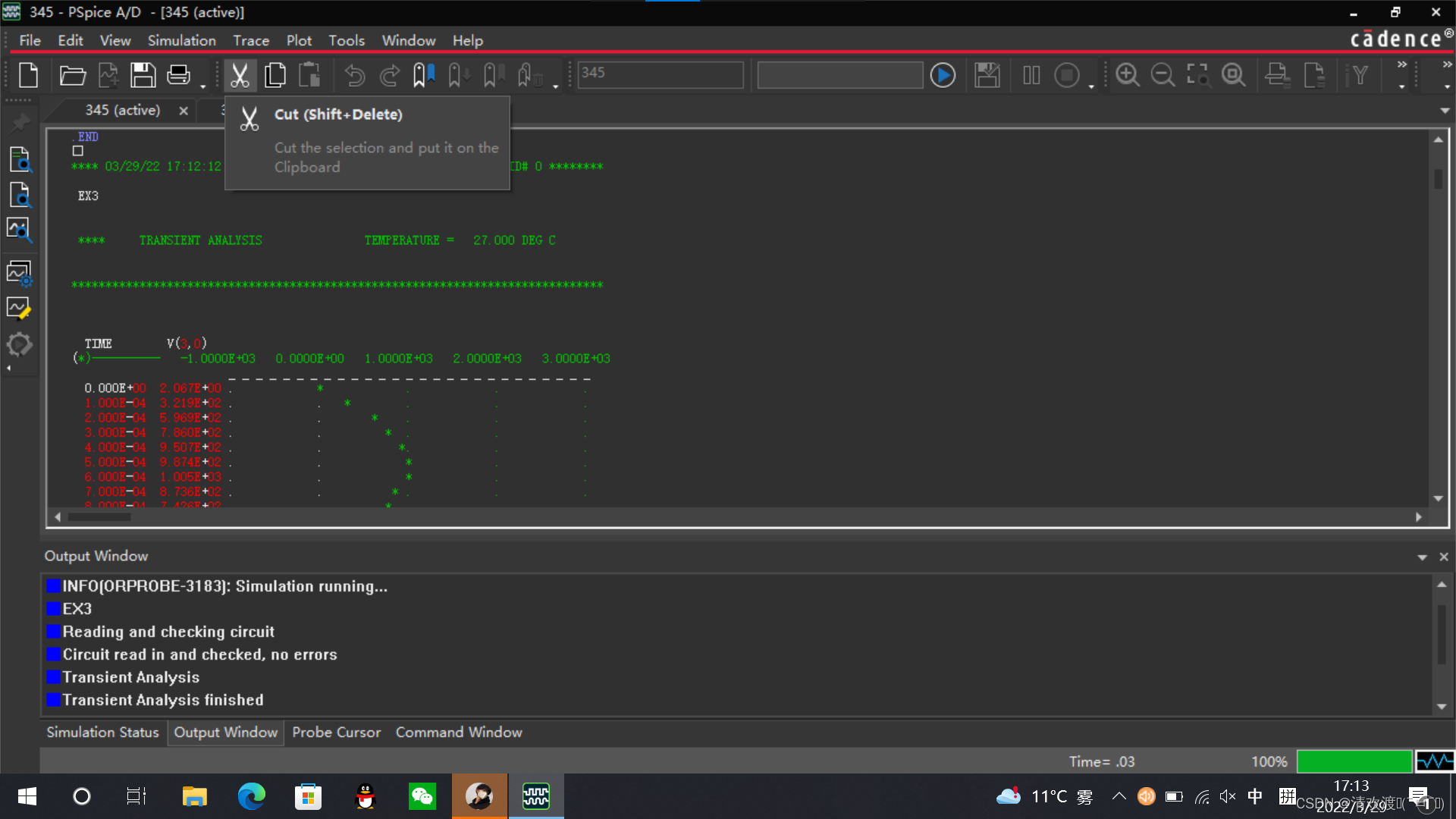

⑥会回到软件页面，然后点击Simulation-Run

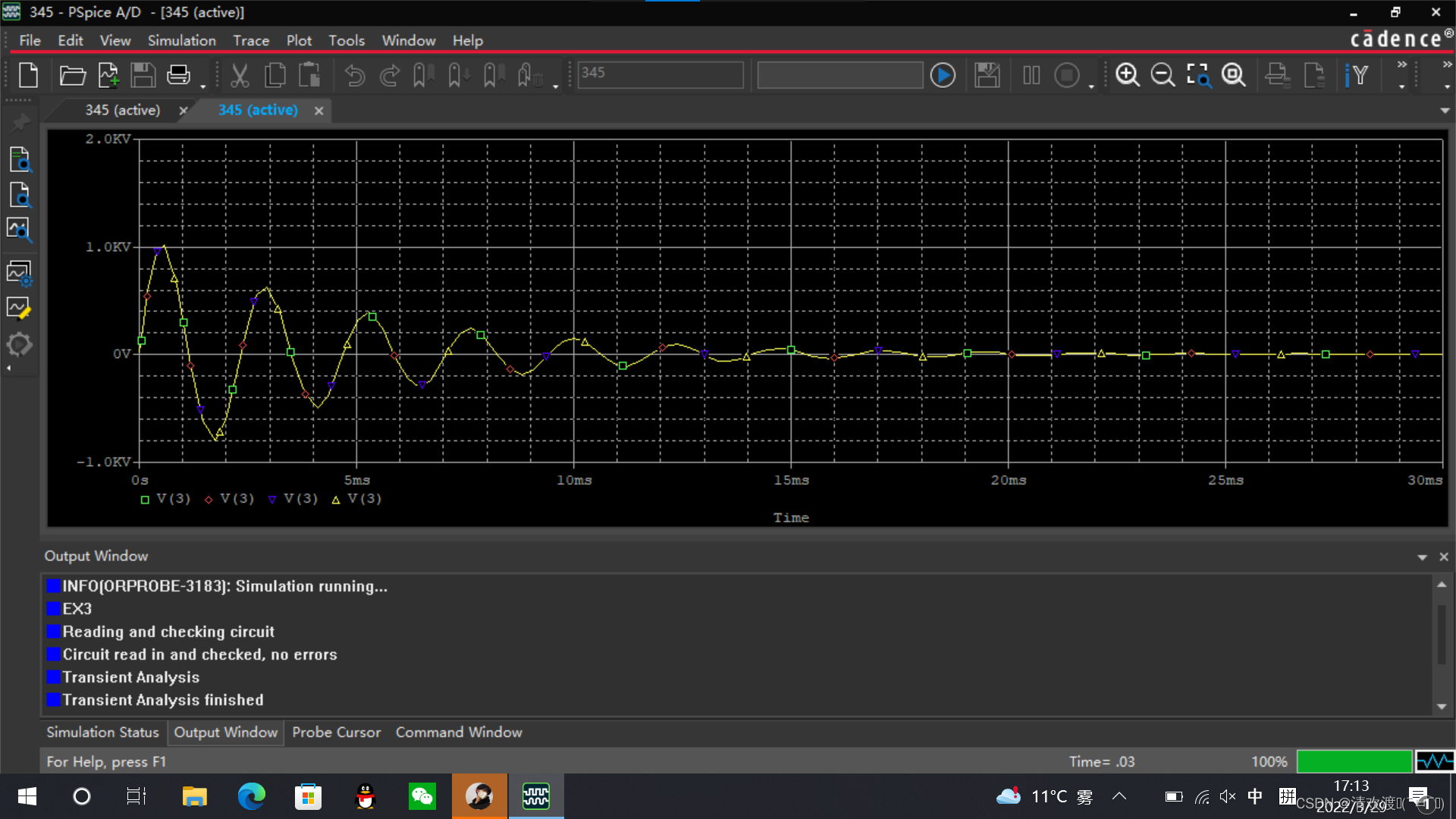

⑦再点击左上角的trace—add ware,选择V(3)符号完成运行，出现结果。
