朗明纳斯光电丨反光杯在LED灯具设计中是如何使用的？它们如何影响COB的性能？

在任何照明应用中，反光杯是一种有助于控制光源光线的光学组件。例如，将光从无用的方向重新定向，并将其集中在有用的方向。

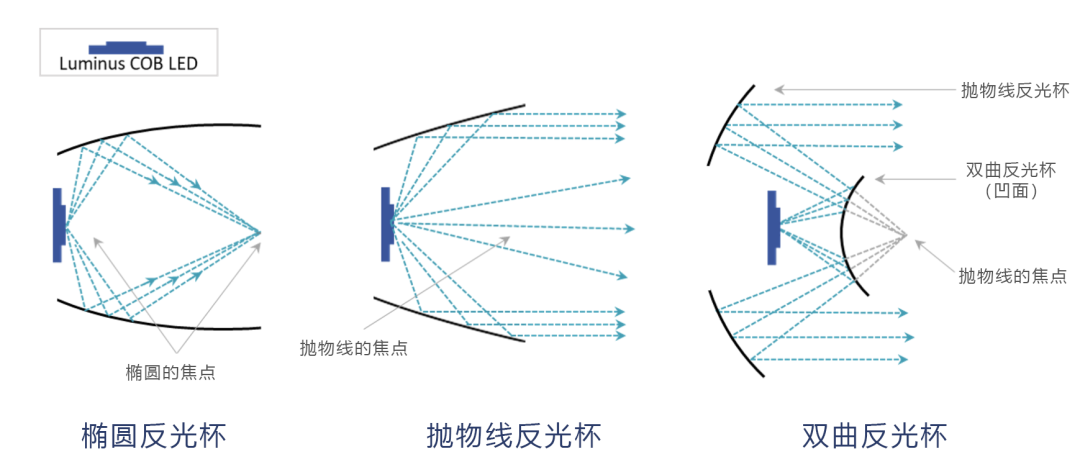

因为 COB 是朗伯体的发光模式，在要求光束窄于 90° 的应用中，需要一个反光杯。SSL 系统中最常见的反光杯几何类型是抛物线、双曲线和椭圆带状。每种几何形状都分别适用于特定的照明模式。

例如：抛物线反光杯通常生成窄光束，而双曲反光杯生成较宽的光束。

抛物线反光杯通常用于全向光源，比如向各方向传播光的白炽灯、CFL 和 HID。抛物线型反光杯是一种有效的方法，可以将光线重新定向到灯具的下方和外部。但是，抛物线设计并不适用于需要单向光或均匀光束传播且眩光最小的应用，如工作场所的工位照明。

椭圆反光杯的工作原理是将光源放在椭圆的一个焦点上，然后将光线聚集到位于椭圆另一个焦点上。椭圆反光杯被广泛用于照明领域，用以将光源的光线集中在一个次级的聚焦平面上。换句话说，就是把光先进行聚焦。

双曲反光杯使来自 LED 的光被反射并像在凸透镜下一样扩散。它带来高效率的流明输出并减少眩光。 双曲反光杯设计可以消除对用以软化光输出的扩散器需求，从而可以将灯具的效率提高 35%。

▲ 不同光束角对比图

反光杯性能

就性能而言

反射镜有两方面特点：

01、光束宽度

光源发出的光的角度分布

02、光束效率

光源有多少光线以特定角度并入光束

照明设计师以坎德拉/流明（cd/lm）为单位定义反光杯的效率。坎德拉是光度测量的基本单位，定义为 1 流明/单位立体角，用于量化从光源发出的光束的发光强度。找正品元器件，上唯样商城。

坎德拉的定义也可以表述成是单位立体角的光功率。因此，反光杯的效率可以被认为是在每度的立体角中光束的最终流明数与光源提供的流明数之比。由于这个原因，光束效率将随着光束的角度分布而变化。通常情况下，光束效率特指在 0° 发光角。

通用照明中使用的典型类别是射灯、泛光灯。这些类别是由光源和反光杯的组合产生的光束宽度来定义的。通常，这个定义取决于光束在最大强度的 50% 时的角宽度。同样，"半峰全宽"（FWHM）的指标被使用，但是这个定义不能与 LED 光谱分布的强度与波长描述的半波宽（FWHM）混淆。

扩散器和 LED COB 性能

在某种程度上，在光子穿过和/或反射时，所有的材料都会将光散射到不同的方向。 扩散器是常见于各种照明系统的材料，特别适合用于散射通过它们的光线。扩散器通过将光线引向随机的方向来帮助 "软化 "照明，这导致了光分散得均匀且光源外观更模糊。

扩散器对照明系统的流明预算也有很大的影响（即，它们降低了亮度，也相应地降低了效率）。然而，一些应用的设计师往往认为这种代价是值得的，因为它能改善照明的外观和视觉效果。
