利用powerworld软件进行电力系统故障潮流分析

利用powerworld软件进行电力系统故障潮流分析

PowerWorld Simulator是一款功能强大的电力系统仿真软件，广泛应用于电力系统的规划、运行和分析。它提供了直观的图形用户界面，支持动态仿真、潮流计算、短路计算和稳定性分析等多种功能，帮助工程师和研究人员更好地理解和优化电力系统的性能和可靠性。该软件适用于从小型微电网到大规模互联电力系统的各种应用场景。

引言

电力系统故障仿真课程设计旨在通过模拟各种电力系统故障，使学生深入理解故障机理，掌握分析方法，提升实践能力，并熟悉仿真工具的使用。该课程不仅有助于提高电力系统的安全性和稳定性，还能促进技术创新，培养专业人才，支持科研工作，是电力工程教育中不可或缺的重要环节。

课程设计主要内容

第一部分：网络简介

1.1  对于附录B所示元件的参数：正序阻抗，负载参数和电压参数，将其换算为标幺值。系统的基准功率为100MVA。

1.1.1 对于输电线路计算阻抗基准值。

1.1.2 对每条输电线路，计算线路阻抗zl的标幺值。

1.1.3 对每台变压器，计算阻抗X的标幺值。

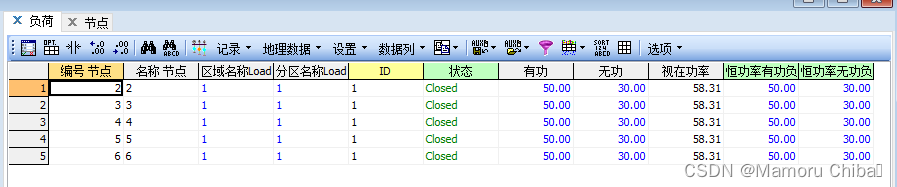

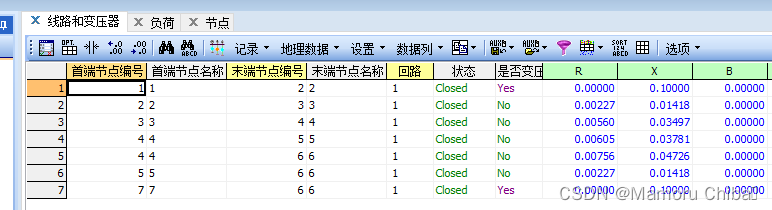

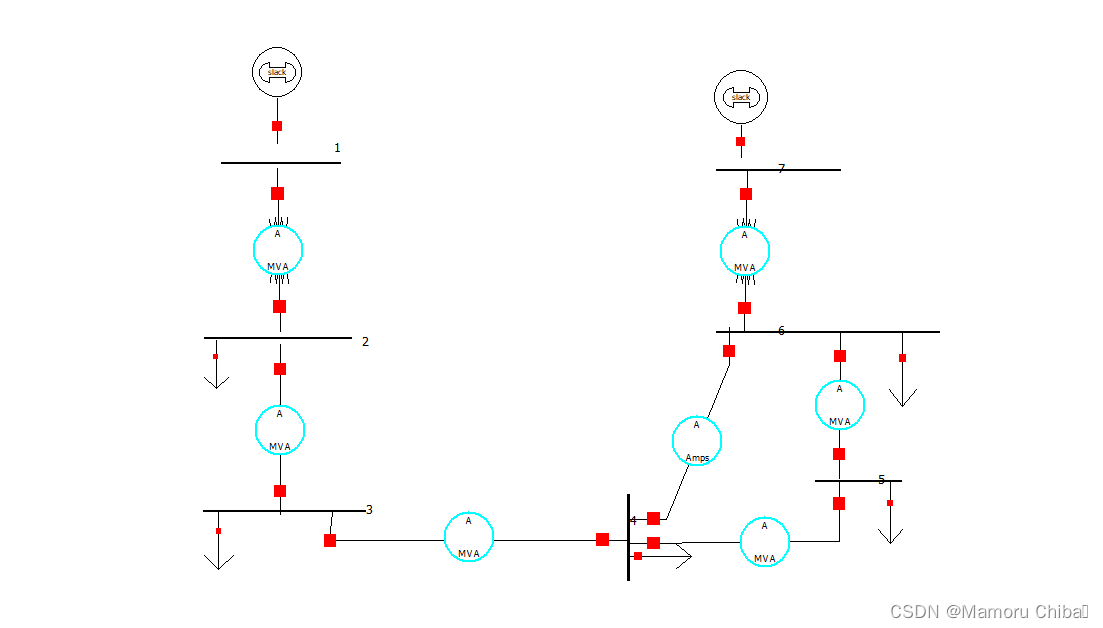

1.2 使用PowerWorld 仿真软件创建三个输入数据表格：母线输入数据，线路输入数据和变压器数据。母线1为平衡节点。

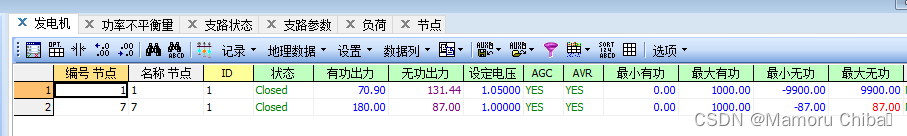

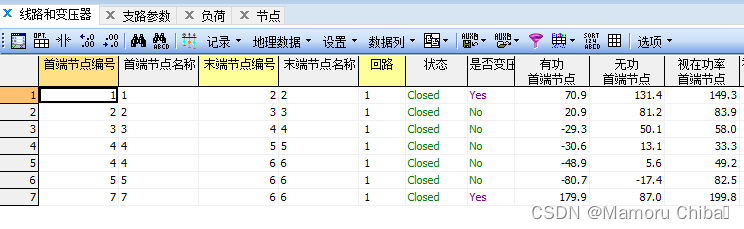

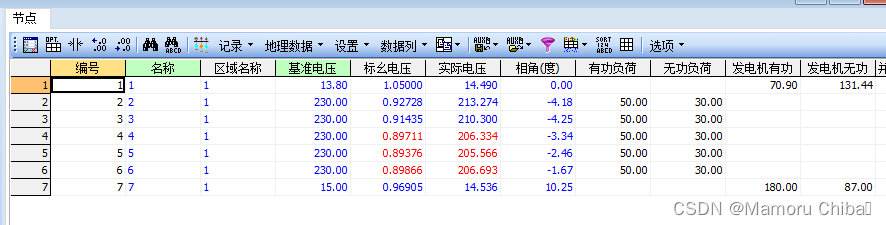

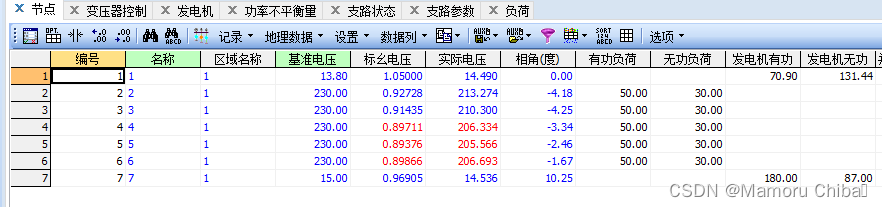

各母线、支路、变压器以及发电机计算结果如下数据表所示

第二部分：潮流分析

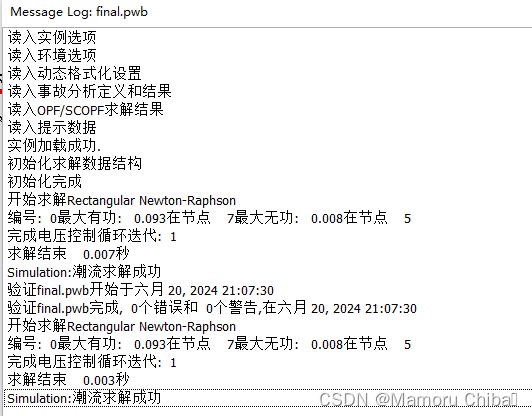

2.1 运行PowerWorld 对网络进行稳态潮流仿真。

2.2 创建输出数据表。输出数据表应包含以下信息：

2.2.1 母线数据应对每条母线列出如下信息：

1. 电压标幺值，包括相角。

2.2.2 线路和变压器参数应列出每条传输线的如下信息：

1. 用有名值表示的每个断路器流过的电流：CBG1,CBG2,CBG3,CB26,CB27,CB24,CB47和CB67。
