电力电子-单相逆变培训

大二阶段的培训资料上次传存储

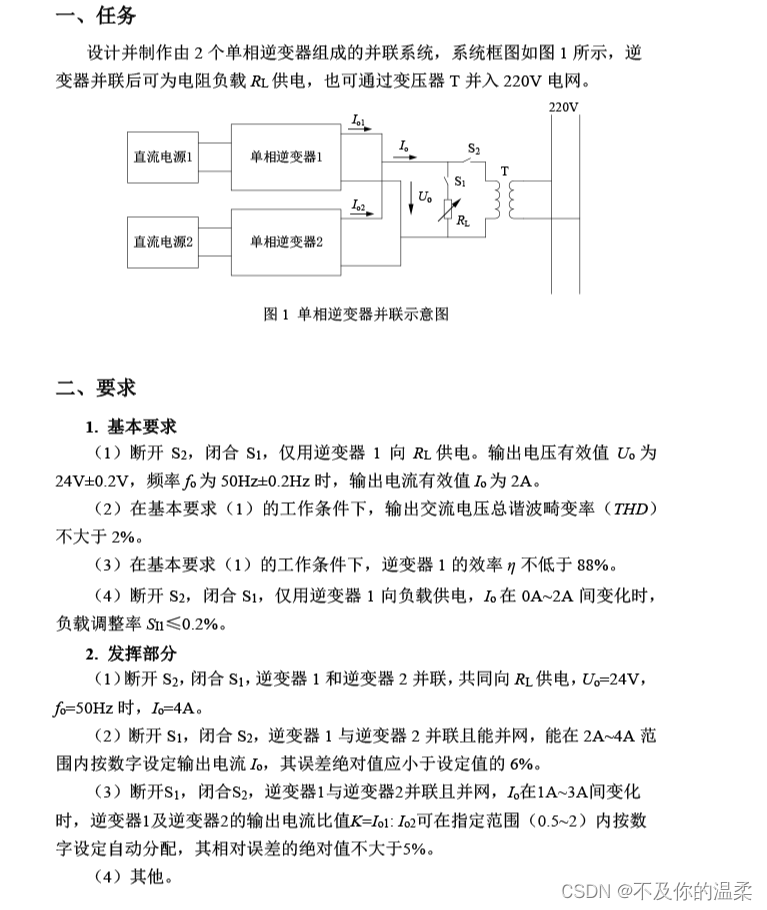

题目要求

设计摘要

辅助电源：使用Buck芯片LM5164。损耗小。

驱动电路：IR2104 驱动能力强。

主拓扑：全桥逆变。

主控：STM32F103RCT6。

采样：运放、电压互感器、电流互感器。

该设计由2个单相逆变器组成的并联供电系统，并联后既可以在离网模式下并联向负载供电，又可以通过变压器并联并入220V电网。本系统由主电路、测量电路、辅助电源电路、控制电路及保护电路组成。

离网模式下，主机为电压控制型逆变器，从机为电流控制型逆变器。主机负责控制系统输出稳定的正弦电压，从机根据电流指令值进行电流分配。并网模式下，主机和从机均为电流控制模式，完成并联并网。电流控制器基于数字锁相环锁定正弦电压源相位，建立dq旋转坐标系，在该坐标系下进行闭环控制，提高了电流跟踪精度。

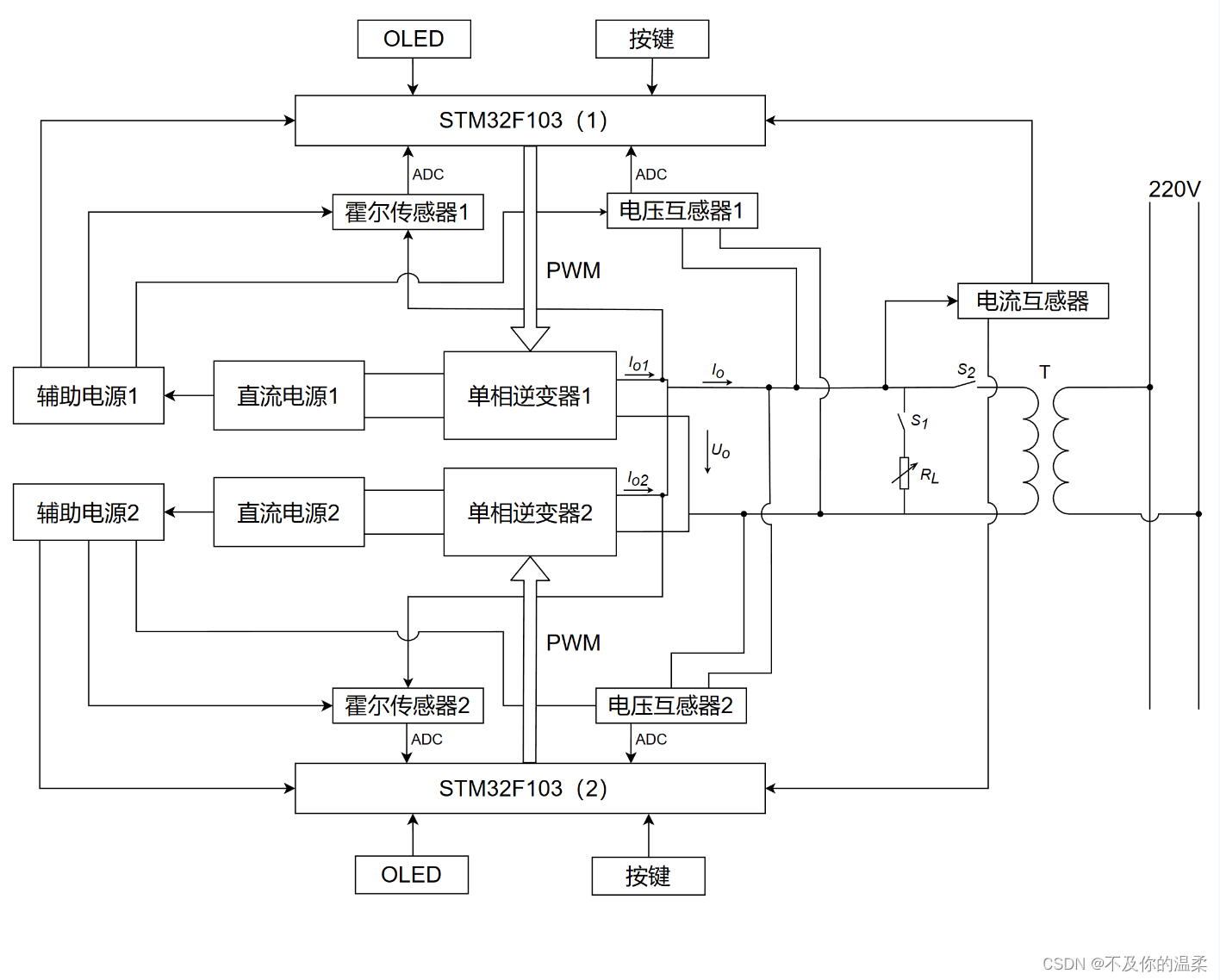

总体设计框图

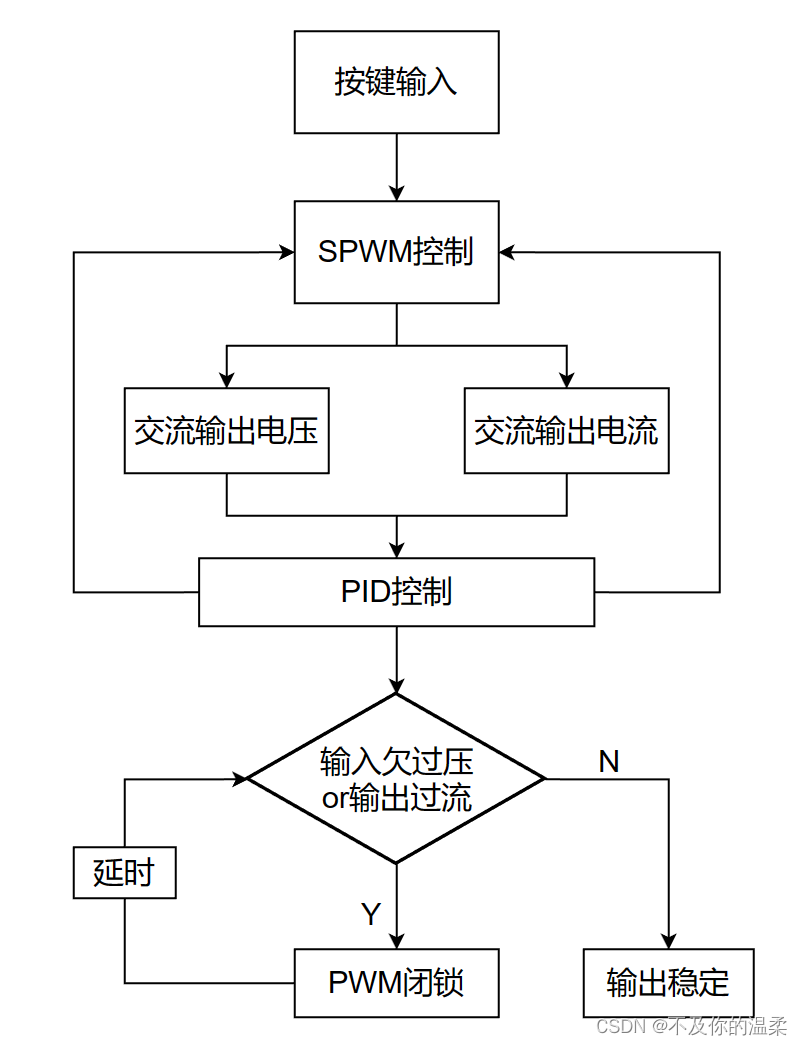

系统由主电路、测量电路、辅助电源电路、控制电路及保护电路组成。

硬件电路组成

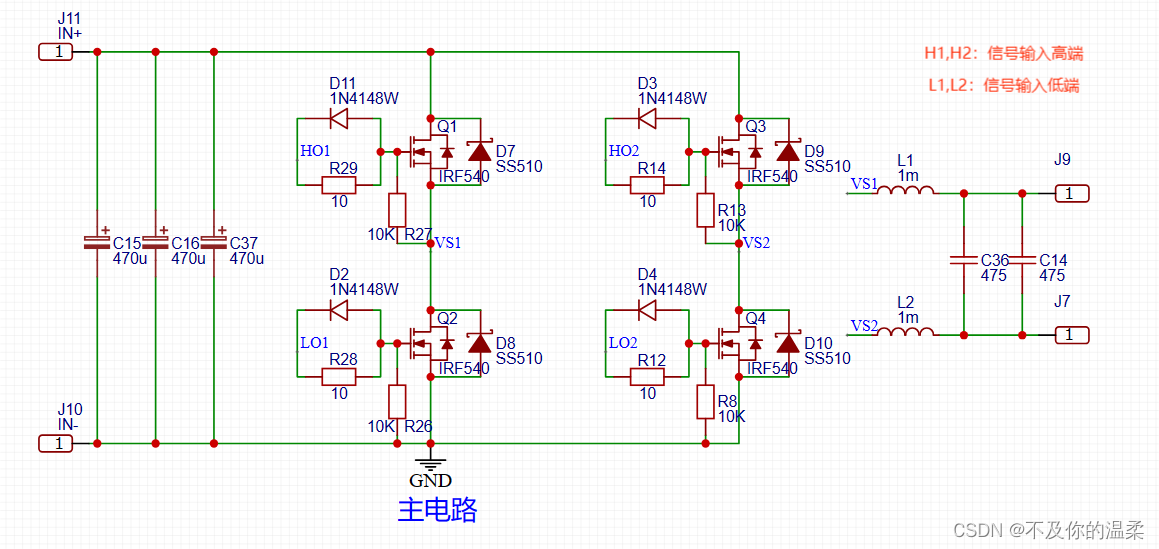

逆变主电路设计

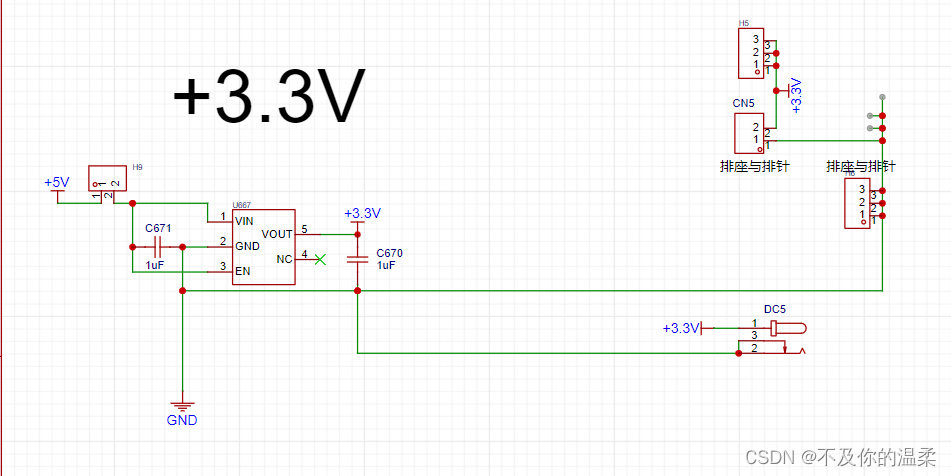

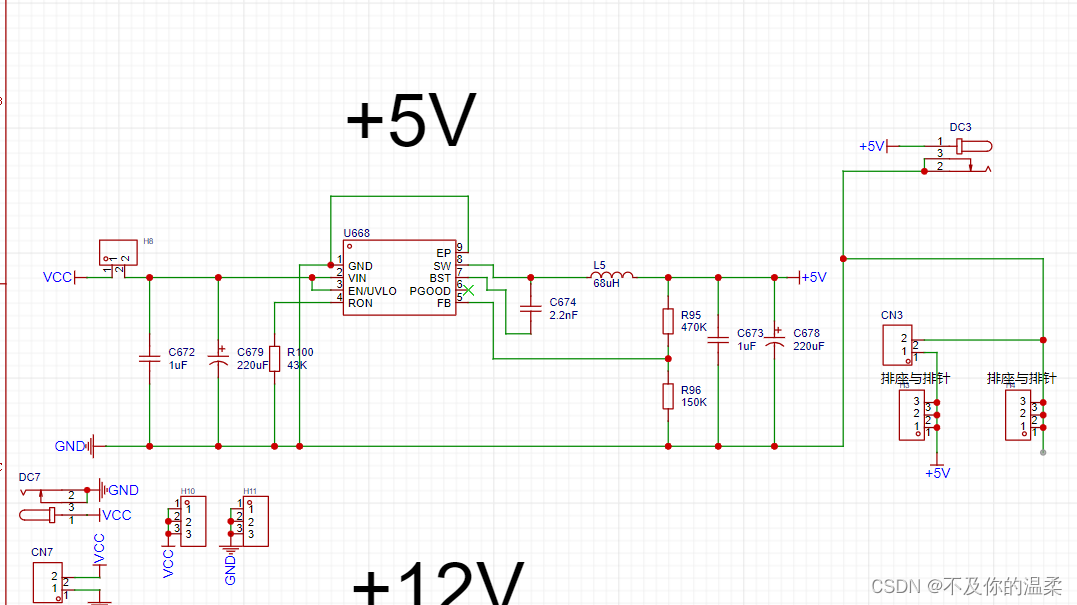

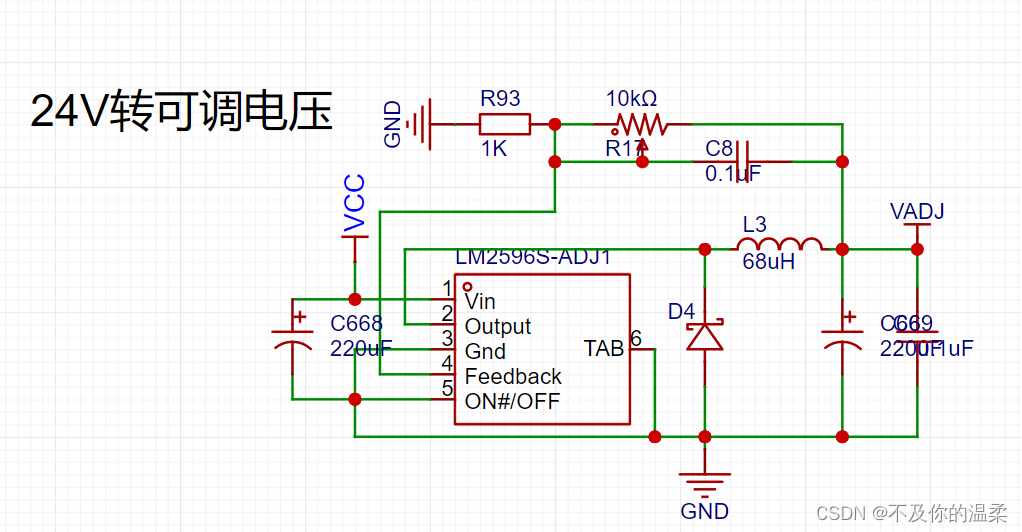

辅助电源电路设计

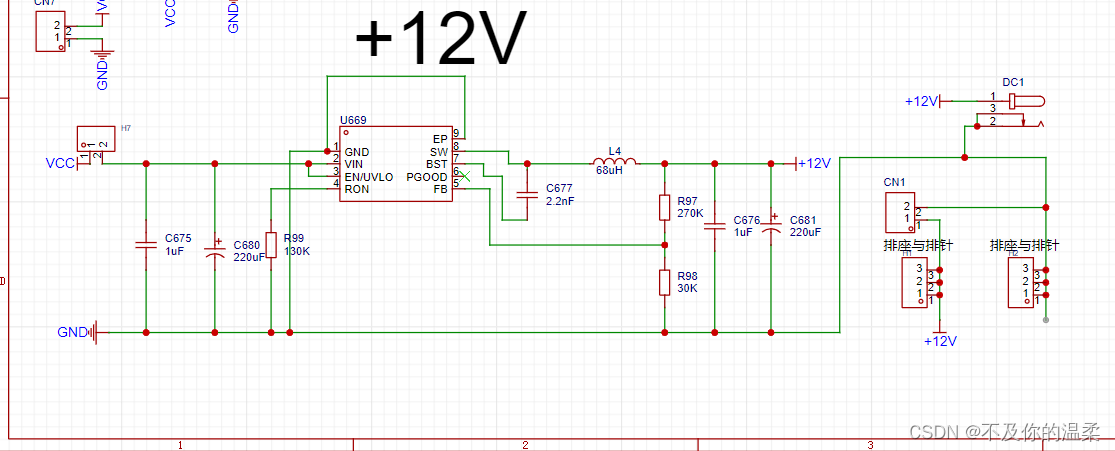

使用TI公司的开关电源芯片LM5164和TPS5430，将输入电源电压降压为5V和12V。LM5164输入电压具6V 至 100V 输入、是一款1A 同步直流降压转换器，效率较高。可以用于稳压12V。TPS5430是5.5V至36V的输入电压，开关频率为 500kHz 的降压转换器。用于稳压5V。二者效率较高，外部电路设计简单，能够很好的满足为驱动电路，采样电路以及控制器的供电要求。

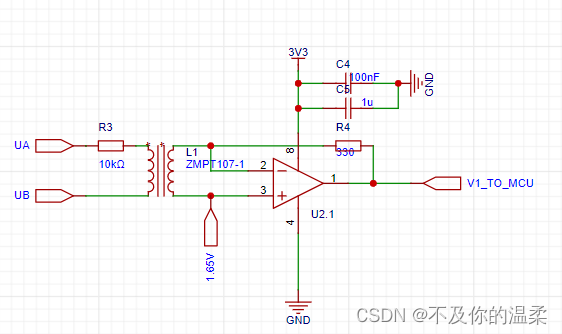

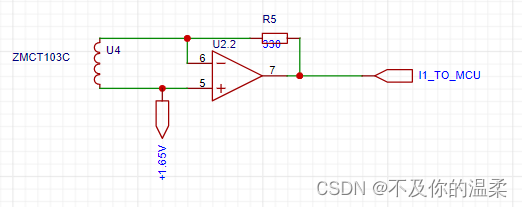

交流电压、电流采样电路设计

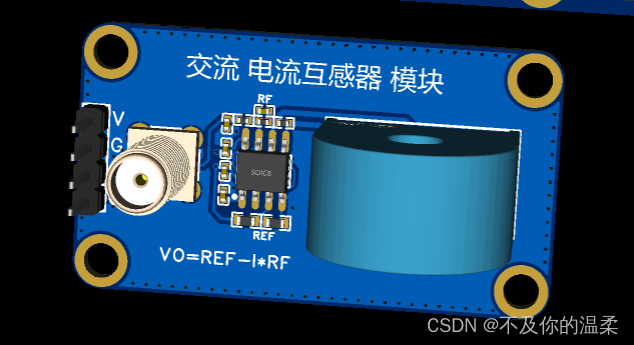

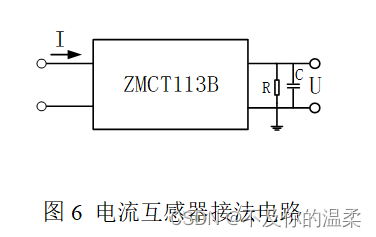

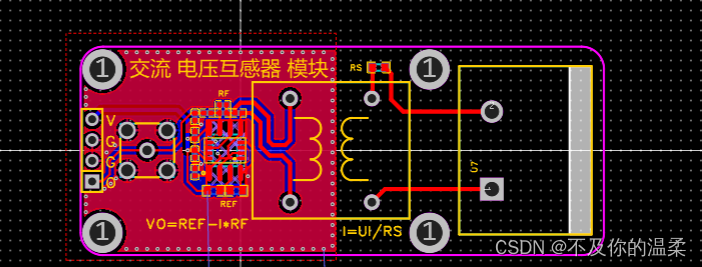

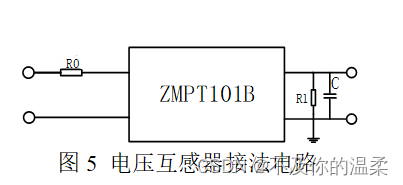

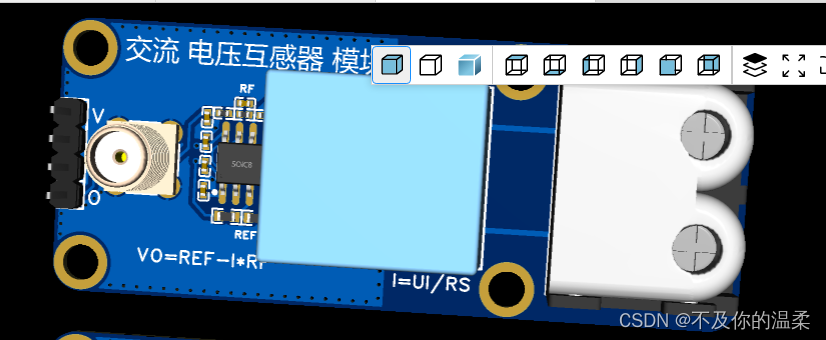

使用电压互感器ZMPT107和电流互感器ZMCT103C用于采集交流电压和交流电流

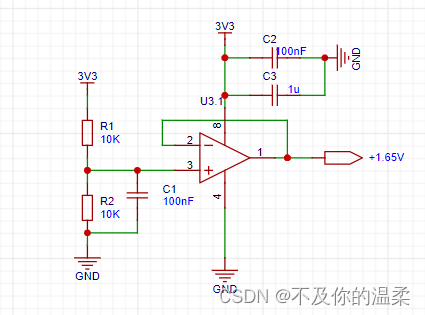

获取偏置电压

采样主电路
