Logisim常用组件库介绍（很适合新手观看）

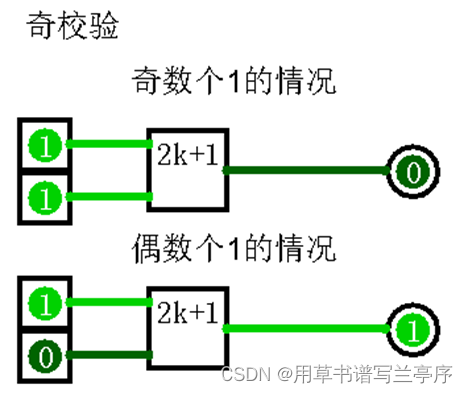

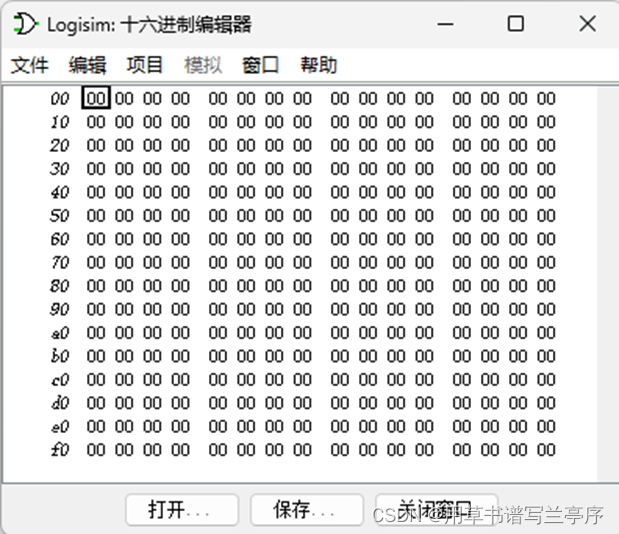

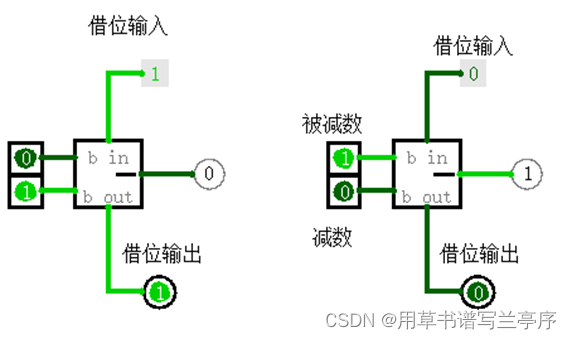

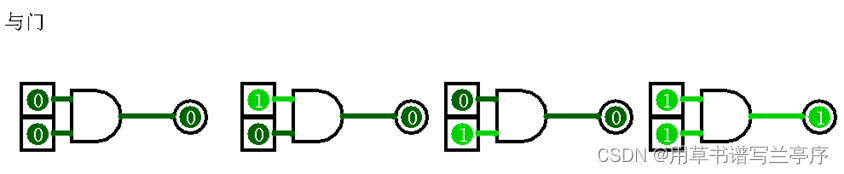

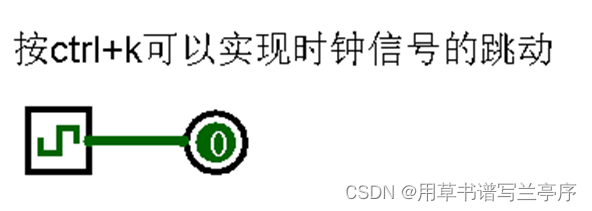

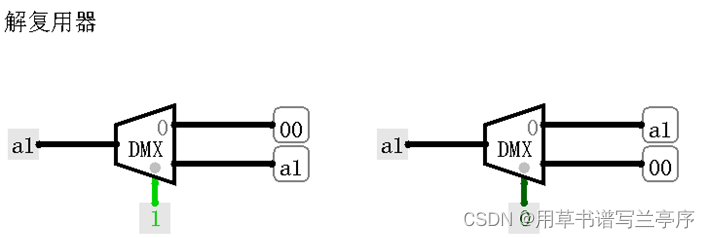

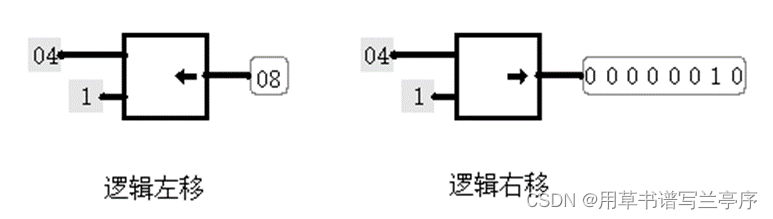

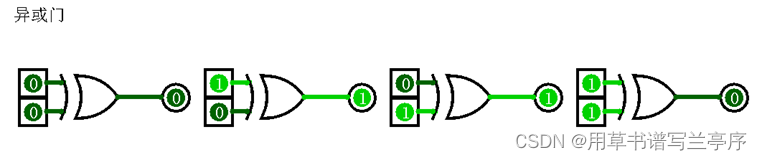

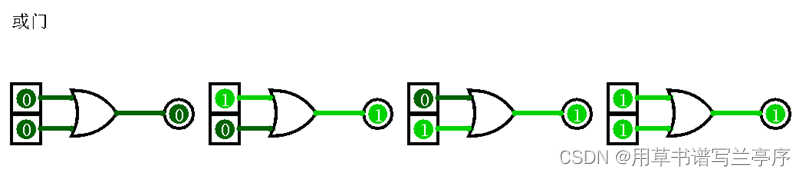

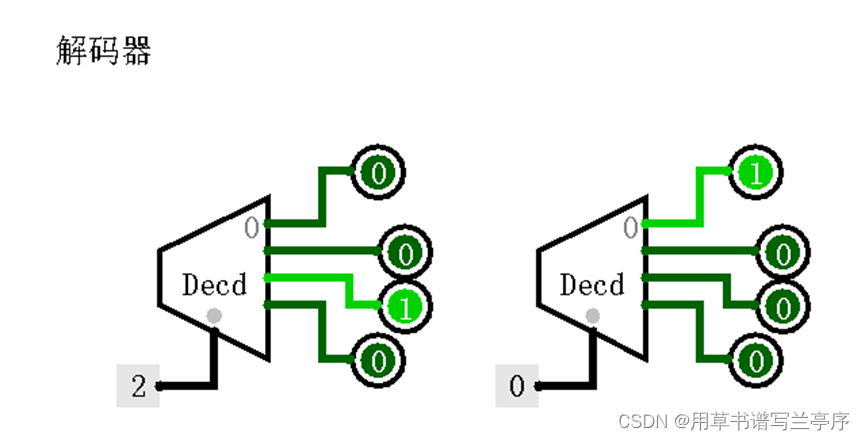

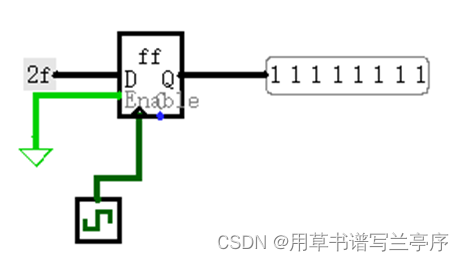

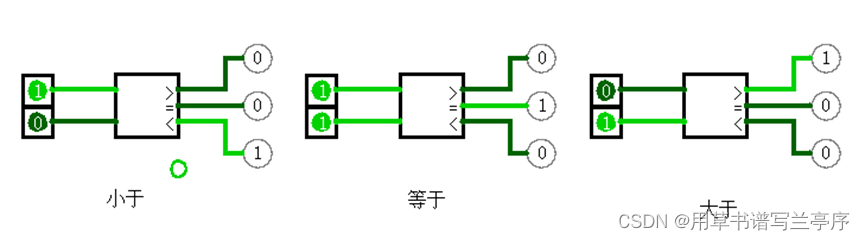

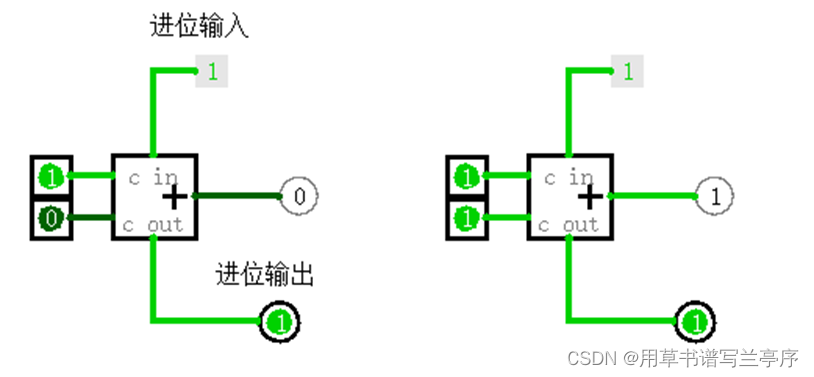

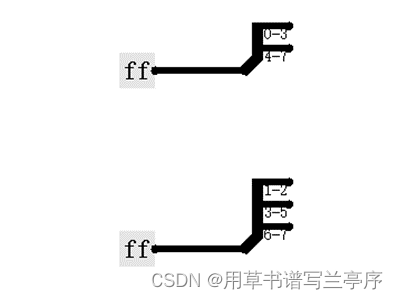

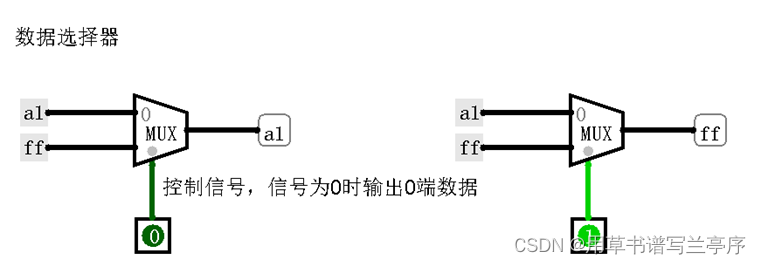

Logisim组件介绍

一、输入/输出设备

1.引脚

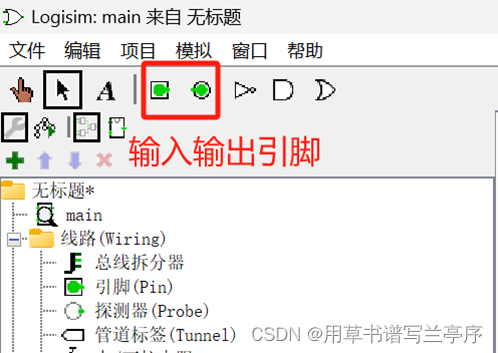

引脚在logisim中的位置，如图1所示：

图1 输入输出引脚

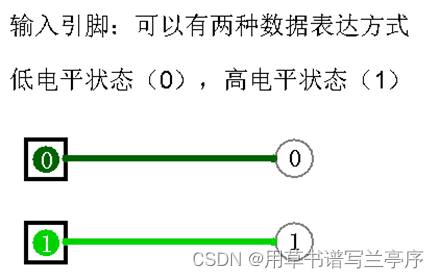

1.1、输入引脚，如图2所示：

图2输入引脚

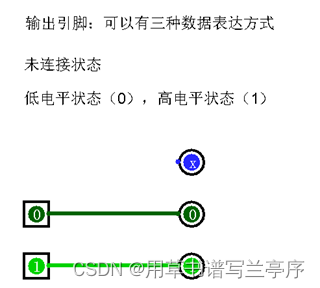

1.2、输出引脚，如图3所示：

图3 输出引脚

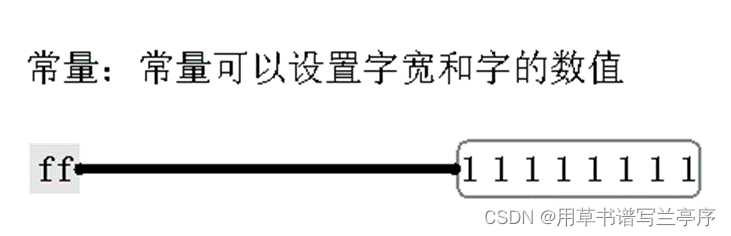

2.常量，如图4所示：

图4：常量

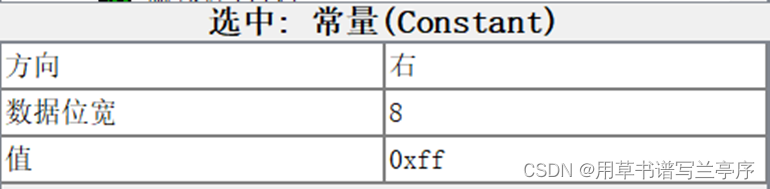

常量设置数据位宽和数据值，这个地方我们需要知道所有的设置都是在左下脚的区域，如图5所示：

图5常量设置

3.管道标签

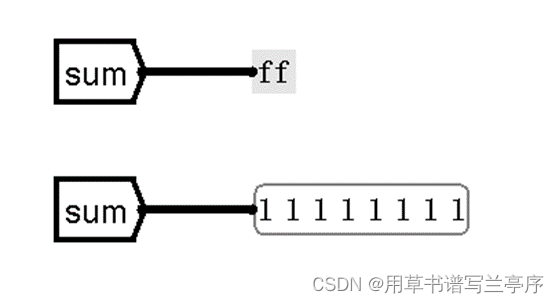

        管道标签在很多时候是用来做一个数的输入输出直接表示的，因为在电路汇总接入很多的线看你会很复制所以我们就需要用到管道标签进行简化，在后续的很多实验中都是把数据给你一个管道标签你需要使用ctrl+D进行复制，管道标签如图6所示：
