TPS54360负压带载输出不正常

白茶相依407

于 2024-07-01 15:53:07 发布

阅读量181

点赞数 2

文章标签： idea

本文链接：https://blog.csdn.net/qq_62413523/article/details/140103097

版权

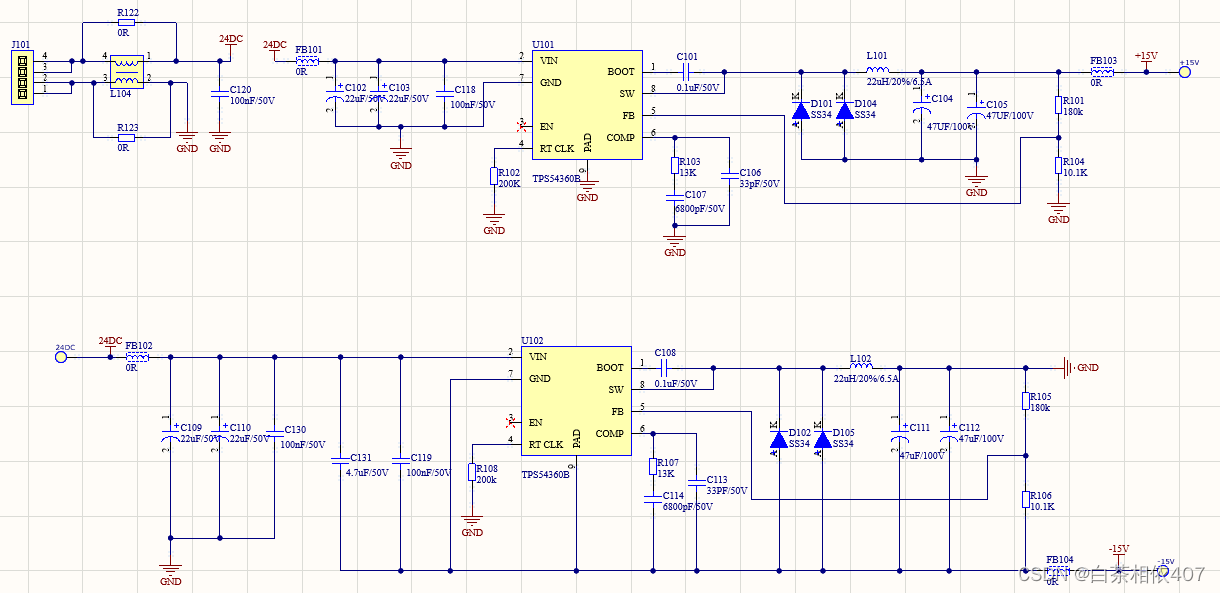

TPS54360输入24V，输出±15V，电流3A

测试过程中，24V输入，15V输出，带载电流为3A时，输出14.54V

24V输入，-15V输出，空载电流为-14.9V，当电流为1A时，输出为-14.78V，当电流为1.3A时，输出变为11.2V，负载电流继续加大，输出只有零点几伏，可以帮忙查查问题吗，谢谢
