人体心率血氧测量方案的阐述

啊，其实这个东西之前好几期视频有介绍过了，不过之前大多是使用采用美信的MAX30100/02来使用的，在这个基础上面也完成一些拓展，例如加上了NanoEdge AI做了一些异常检测等等。

本期我们展开的说说人体心率血氧检测的方案。

其实这应该分为两个部分来讨论，一是心率测量，其次是血氧测量。

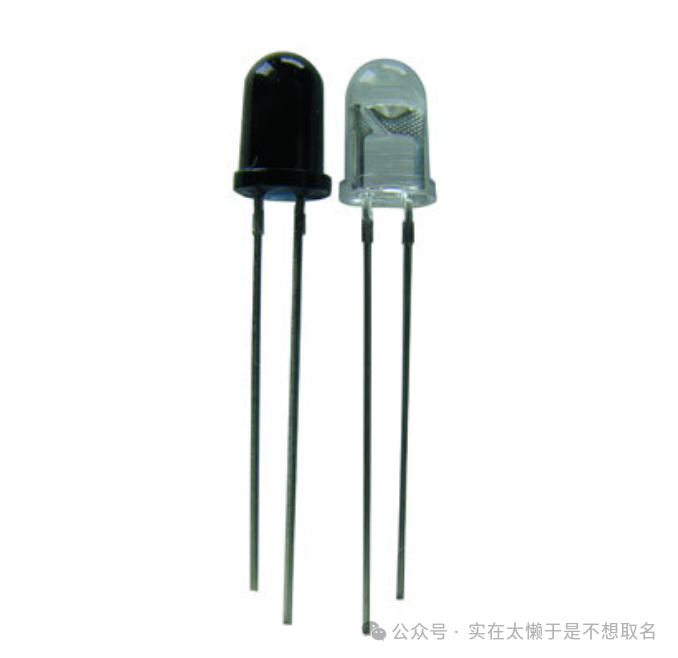

在常见的单片机心率测量方案中，常使用一对红外对管（我们之前有做过数字心率测量仪）将手指放置于红外对管上，之后对红外对管进行信号调理。

不过相较于复杂繁琐的模拟电路，如今测量心率已经有非常多的集成电路了。

可以测量心率的芯片有很多种类，广泛应用于可穿戴设备、医疗设备以及健身追踪器等。以下是一些常见的心率测量芯片：

1. Maxim Integrated MAX30100/MAX30102：

   • 这些芯片集成了脉搏血氧仪和心率传感器，能够通过光电容积脉搏波描记（PPG）技术测量血氧饱和度和心率。

   • 常用于可穿戴设备，例如智能手表和健身追踪器。

2. Texas Instruments AFE4400/AFE4404：

   • 这是一系列模拟前端（AFE）芯片，专为光学心率监测而设计。

   • 支持PPG信号的采集和处理，常用于医疗级设备。

3. Analog Devices ADPD4100/ADPD4101：

   • 这些多参数光学传感器芯片不仅可以测量心率，还可以监测血氧、呼吸率等多种生理参数。

   • 提供高度集成的解决方案，适用于可穿戴健康监测设备。

4. ams AG AS7000系列：

   • 这些芯片利用PPG技术进行心率监测，同时还可以测量其他生理参数。

   • 具有低功耗特性，非常适合长时间佩戴的设备。

5. Si114x系列（Silicon Labs）：

   • 这些传感器主要用于手指或耳垂的心率检测，通过反射式PPG方法进行测量。

   • 低功耗和小尺寸设计，适合嵌入式应用。

工作原理

这些芯片通常通过光电容积描记法（PPG）来测量心率，即通过发射光和检测反射光来测量血液流动的变化。

以上的芯片无一例外均可以实现心率以及血氧的检测，他们通常通过光电容积描记法来测量心率。

通过芯片发射某一特定波长的光线（通常是660nm的红光）这些光波长能够穿透皮肤和血液。

光线穿过皮肤和血管，部分光线被组织和血液吸收，部分光线被反射或散射。

光检测器（如光电二极管）接收反射回来的光线，测量其强度变化。血液含氧量和血流量的变化会导致反射光强度的变化。

接收到的光信号经过放大和滤波处理，以提取与心跳同步的脉搏波信号。这个信号的波形变化反映了心脏每次跳动时血液量的变化。

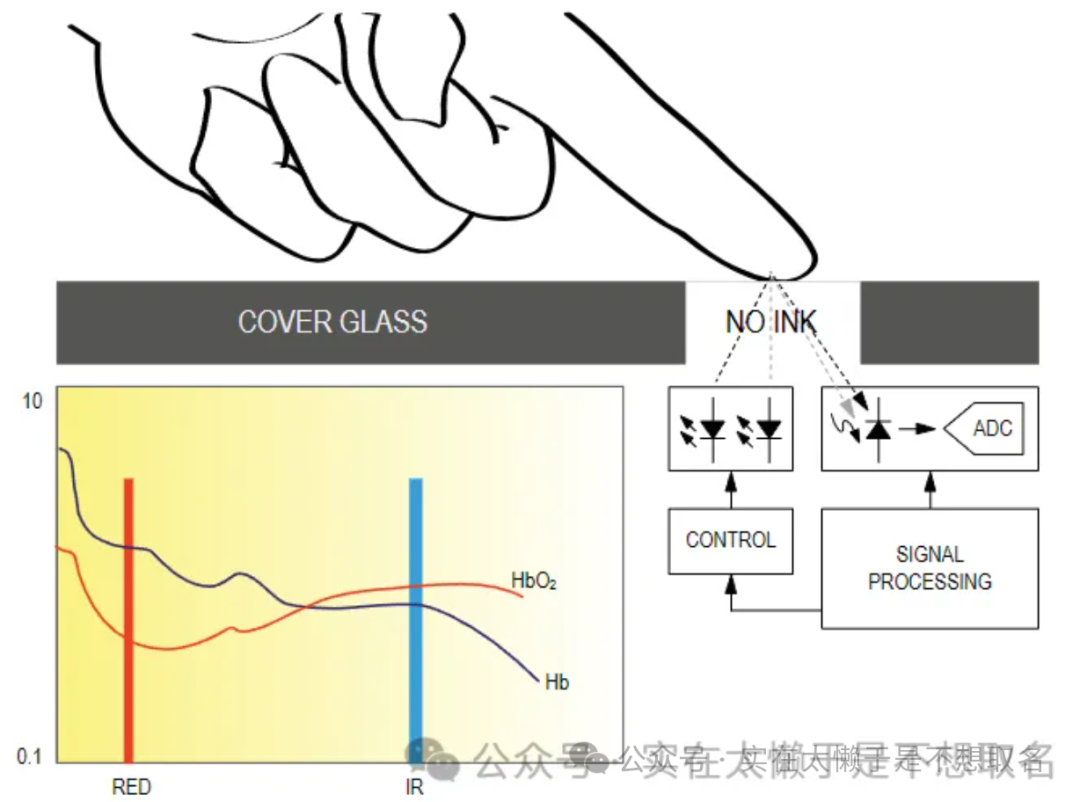

如图上所示是一种反射式PPG，通过测量反射光波来获取血液量变化。如此之外还有投射式PPG即光源和光检测器分别置于组织的两侧，常用于指尖或耳垂等部位。光线穿过组织，光检测器接收透过组织的光线。

血氧

血氧（Blood Oxygen）指的是血液中氧的含量，通常以血氧饱和度（SpO2）的形式来表示。血氧饱和度是动脉血液中氧合血红蛋白（氧气与血红蛋白结合后形成的血红蛋白）占总血红蛋白的百分比。它是评估呼吸功能和循环系统健康的重要指标。

血氧芯片通常包含两个不同波长的LED光源：红光（约660 nm）和红外光（约940 nm）。

红光和红外光分别具有不同的吸收特性，红光主要被氧合血红蛋白吸收，红外光主要被未氧合血红蛋白吸收。

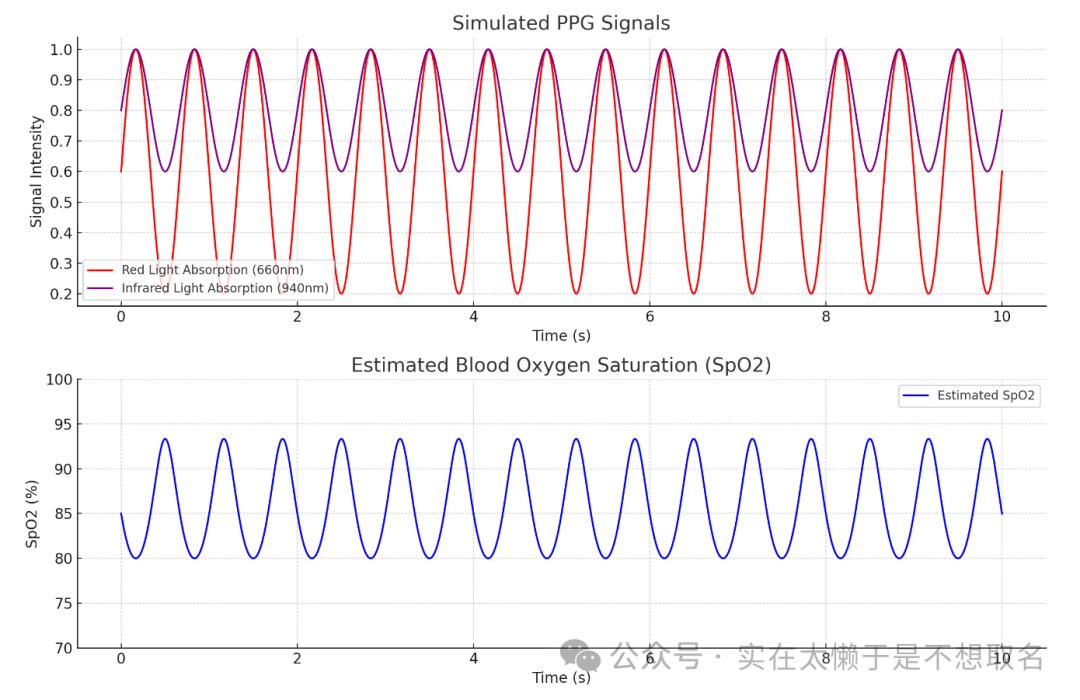

这里是一张模拟的血氧测量图片，展示了光电容积描记法（PPG）信号及其计算的血氧饱和度（SpO2）：

• 光源发射：

  • 血氧芯片中的LED光源依次发射红光和红外光。

• 光线吸收和散射：

  • 当光线穿过皮肤和血管时，一部分光线被氧合血红蛋白和未氧合血红蛋白吸收，另一部分光线被散射和反射。

• 光检测器接收：

  • 光电二极管检测到反射回来的红光和红外光的强度，生成两个不同波长的光电信号。

• 信号放大和滤波：

  • 通过放大和滤波电路，去除干扰和噪声，得到稳定的光电信号。

• 计算SpO2：

  • 芯片内部的算法根据红光和红外光的强度比值，计算出血氧饱和度。

  • 上图：显示了红光（660 nm）和红外光（940 nm）的吸收信号。红光吸收信号的变化幅度较大，而红外光吸收信号的变化幅度较小，这反映了血液中氧合血红蛋白和未氧合血红蛋白的不同吸收特性。

  • 下图：基于红光和红外光吸收信号的比值，计算得到的血氧饱和度（SpO2）。在这个简化模型中，SpO2大约在95%到100%之间波动，显示了随着时间的变化估算的血氧水平。

这也就是目前常见的血氧芯片的工作原理了。
