传感器实验讲解1

1.应变片单臂电桥，半桥，全桥性能实验

首先是应变片，这个不再过多讲解，实验所利用的是应变片的电阻应变效应——即金属或半导体在外力作用下，产生应变，其阻值也相应改变。

由于一般产生的应变都是微小的，所以要用电桥来电路来测由其引起的电阻变化。

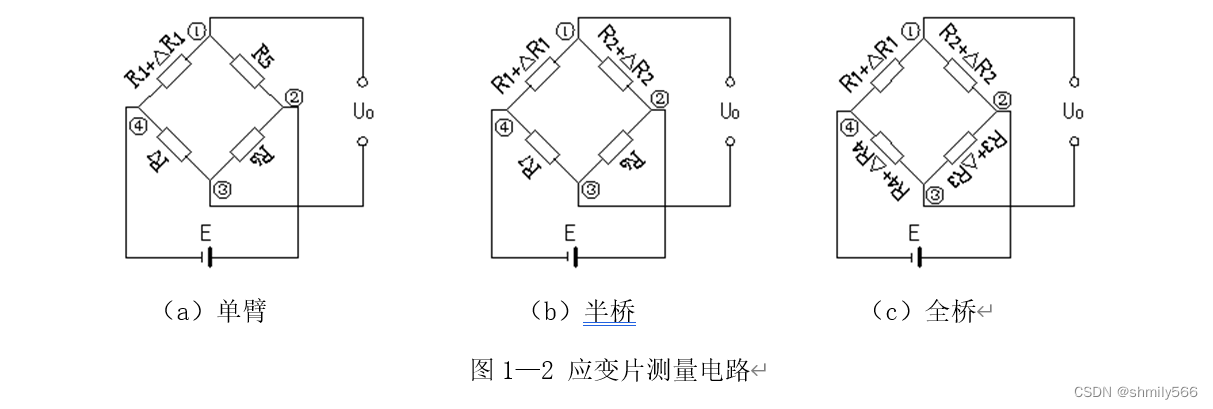

电桥电路如下：

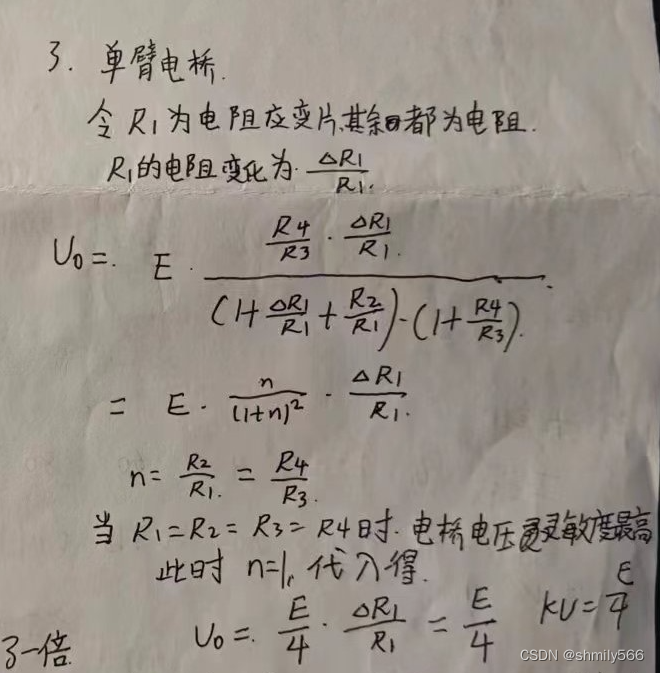

那么单臂电桥就是R1为应变片其余三个都是电阻的电路。可以得到以下的推导，可以看出U0=E/4即灵敏度Ku=E/4。



但是单臂电桥是有非线性误差的。推导如下：



半桥就是R1和R2为应变电阻。可以得到Ku=E/2

全桥就是四个电阻全为应变电阻。Ku=E。

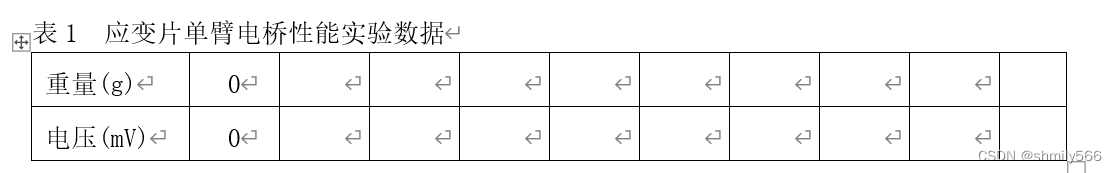

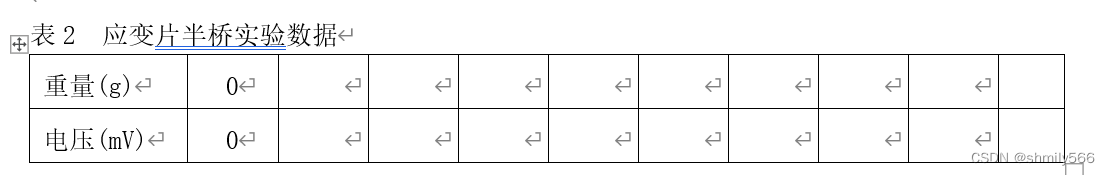

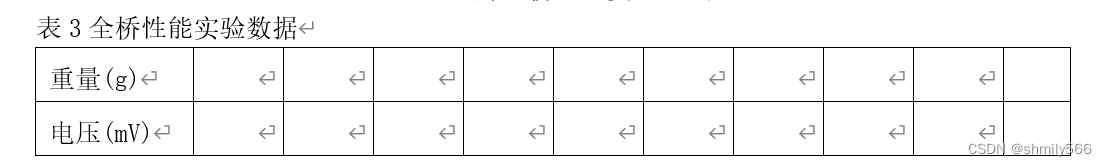

实验步骤就是在应变器实验模块的天平上加砝码，，每一个都是20g重，直到加到200g停止，记录每次加一个砝码时电压的大小。之后根据所得数据拟合直线。

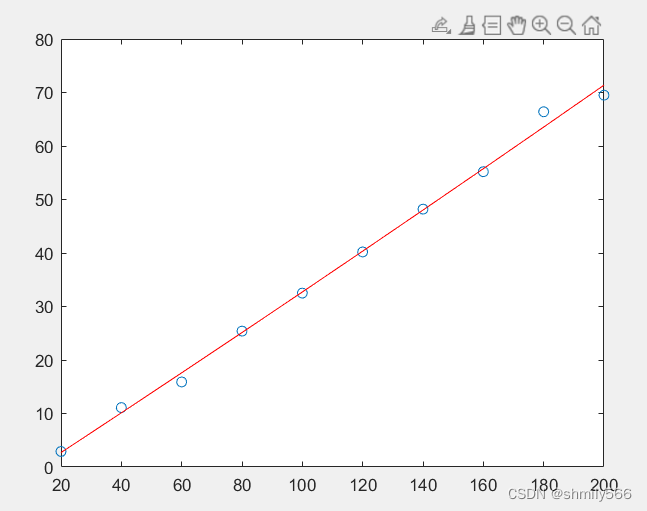

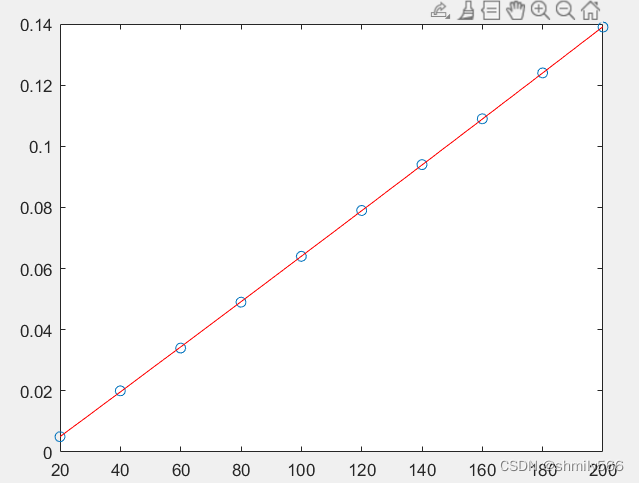

 得到三个图像分别为





 当然，我这里的图像肯定有很多不足，因为实验数据是有些问题的。

数据处理

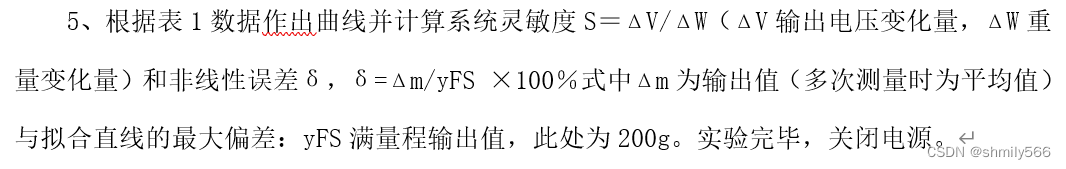

 以单臂的为例，让你求灵敏度S和非线性误差。S就是你拟合出来图像的斜率K。非线性误差这里公式写错了，应该为xFS，也就是你电压的最大值（在200g时的电压值）。后面两个处理跟这里是一样的。

2.移相器和相敏检波器的实验

 这两个仪器说实话要讲清和理解要费点事，我们按照实验要求一步一步操作记录数据即可。

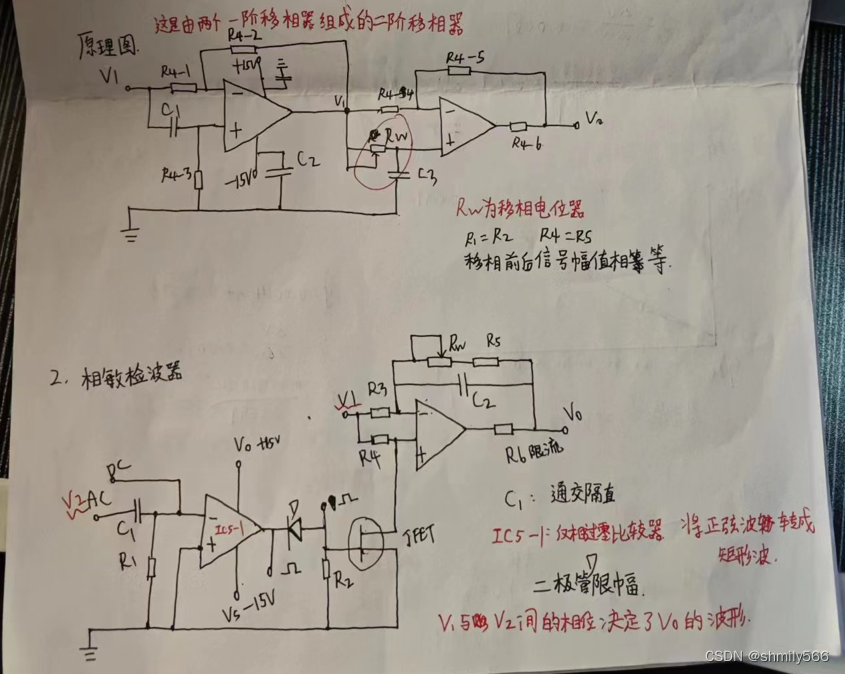

移相器：

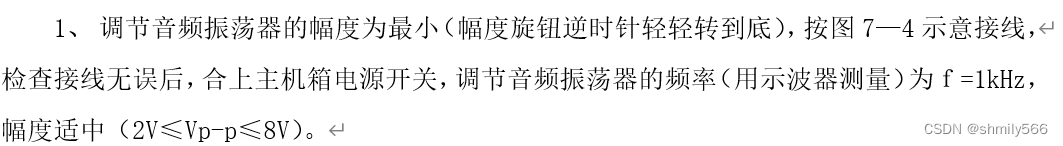

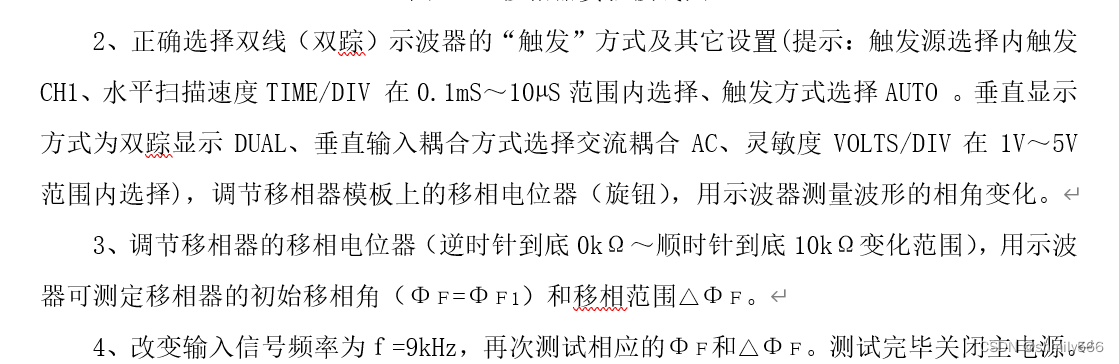

 需要记的是f为1kHZ时和f为9kHZ时，Rw（移项电位器）为0和10千欧时的相位。

相敏检波器：

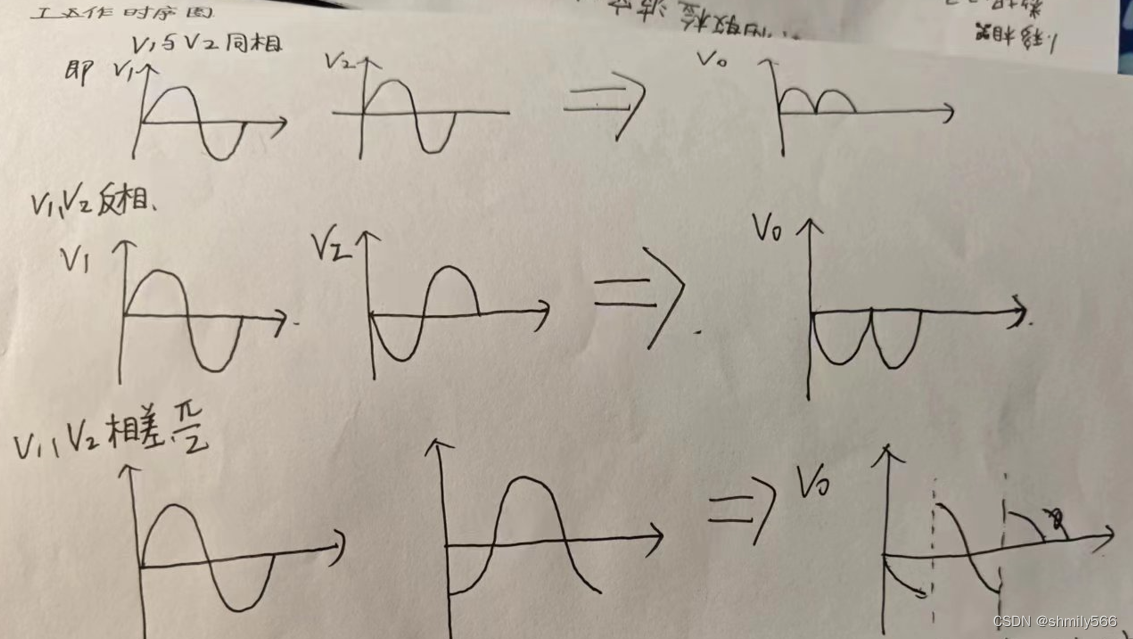

实验手册上应该有这样的时序图，我们可以理解他的目的。就是两输入不同的相位状态会使相敏检波器呈现不一样的波形，通过看相敏检波器的波形可以知道输入电压的相位关系。实验中大概会用到如上图中的几组时序。
