层次图

什么是层次图

层次图是一种图形化的表示方法，用于展示一个系统或组织的层次结构。
它通常由一个根节点开始，然后分支出多个子节点，每个子节点又可以有自己的子节点，
以此类推。层次图可以帮助人们更好地理解系统或组织的结构和关系

为什么要用层次图

层次图可以帮助人们更好地理解系统或组织的结构和关系。
层次图可以清晰地展示一个系统或组织的层次结构，使得人们可以更好地理解和分析。
层次图可以帮助人们更好地规划和组织工作，提高工作效率。

层次图的组成元素

矩形—模块
连线—调用关系

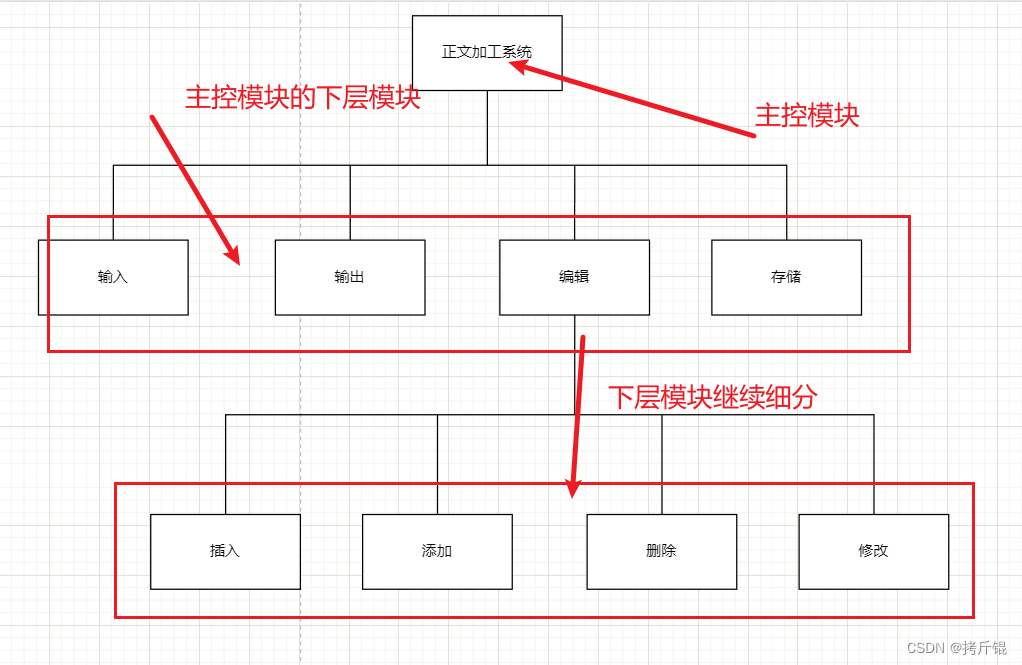

层次图示例
