储能变流器PCS的效率曲线相关学习

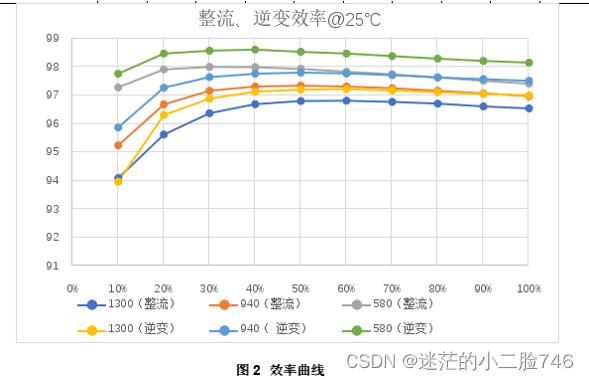

同一储能变流器整流、逆变两种工作状态下的效率曲线图如下图所示：（图中横坐标为标幺值P/Pn）

1、标幺值

      标幺值：是指电力系统中常用的一种无量纲量，它是指某个物理量与其基准值的比值。标幺值的计算方法有两种，分别是基准值法和最大值法。

（1）基准值法：

      基准值法是指将某个物理量的基准值作为分母，将该物理量的实际值作为分子，计算出的比值即为标幺值。基准值通常是指电压、电流、功率等物理量的额定值或标准值。以电压为例，电压的基准值通常是220V或380v，因此，电压的标幺值计算公式为:

标幺值=实际值/基准值

（2）最大值：

         最大值法是指将某个物理量的最大值作为分母，将该物理量的实际值作为分子，计算出的比值即为标幺值。最大值通常是指电压、电流、功率等物理量的峰值或最大值。以电流为例，电流的最大值通常是指瞬时电流的最大值，因此，电流的标幺值计算公式为:

标幺值=实际值/最大值

储能变流器的整流效率低于逆变效率是由于以下原因：

1. 整流器的器件特性：整流器部分通常采用功率二极管进行整流，而功率二极管的开通压降比较大，导致整流时有较大的能量损耗，因此整流效率会相对较低。

2. 电流波形特性：在储能系统中，电流波形往往含有较大的谐波分量，尤其是在充电过程中。这些谐波分量会导致整流过程中的能量损耗增加，进一步降低整流效率。

3. 控制策略的差异：在储能系统中，整流和逆变的控制策略可能不同。逆变器通常采用高质量的PWM控制方式，可实现较高的逆变效率。然而，整流器的控制策略可能更为简单，效率相对较低。

     综上所述，储能变流器整流效率低于逆变效率主要是由于整流器器件特性、电流波形特性以及控制策略差异等因素造成的。在实际应用中，可以根据具体需求和场景来优化设计，平衡整流和逆变效率的关系。
