本文详细介绍了如何通过EVNI软件和ArcGIS进行几何校正，包括图像注册、坐标系转换、添加点以及辐射定标等步骤，涉及平均高程的计算和DEM数据的使用。
几何校正

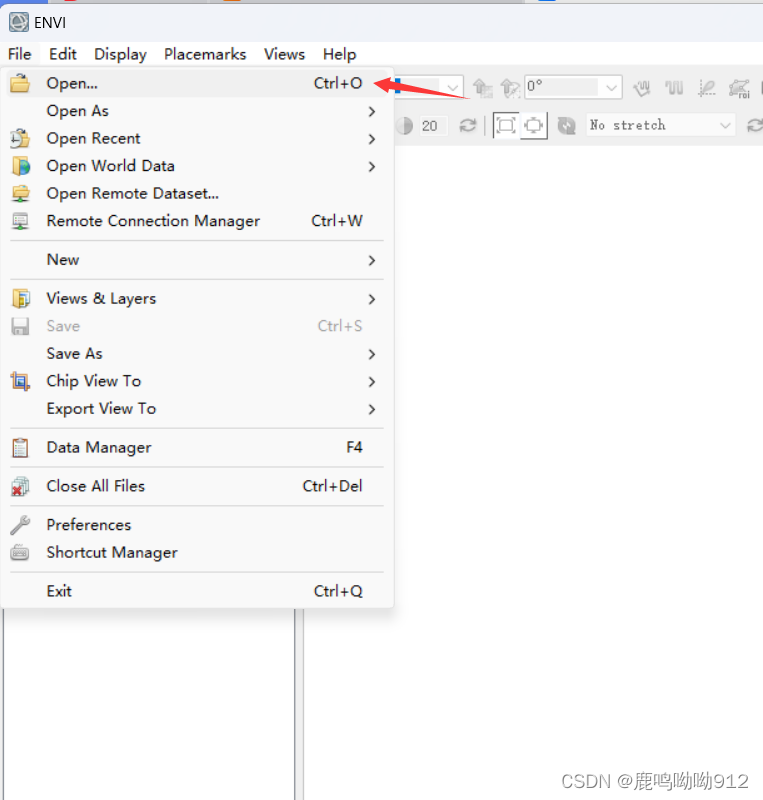

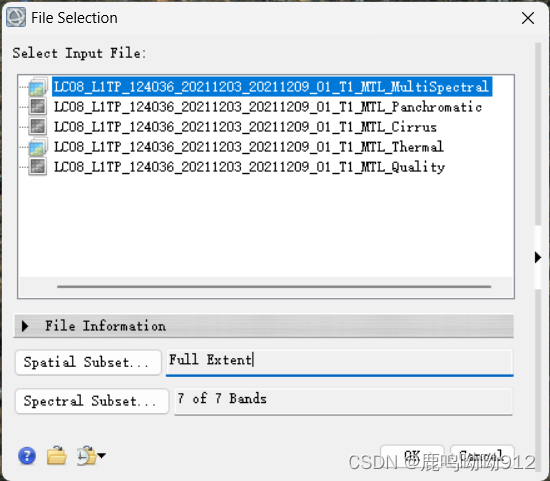

1.打开EVNI后，按如图所示打开文件，导入所需的卫星图像。

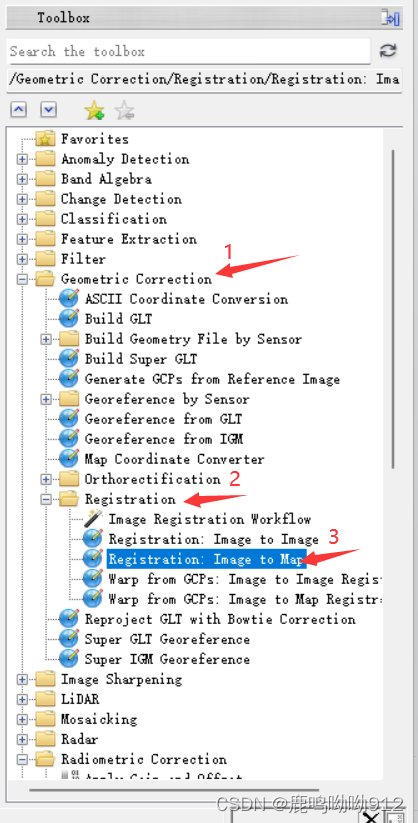

2.按箭头顺序点击，打开Registration:Image to Map

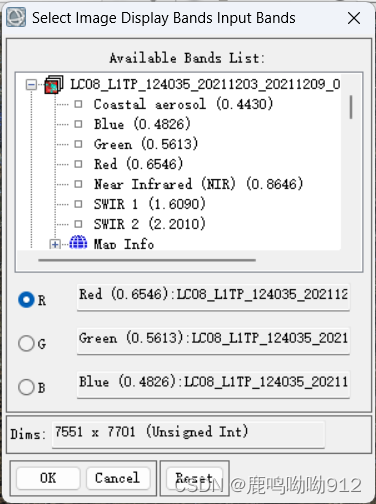

依次给三个波段赋予相应的颜色（真彩色、伪彩色均可）。完成后点击OK。

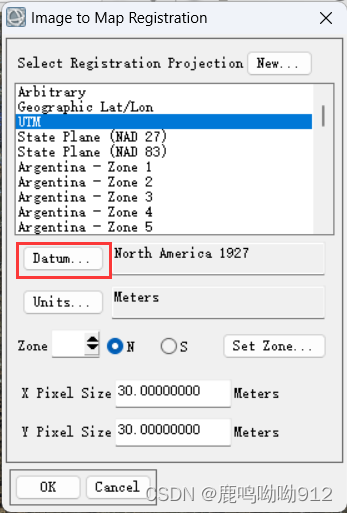

4.点击红框所圈住的Datum

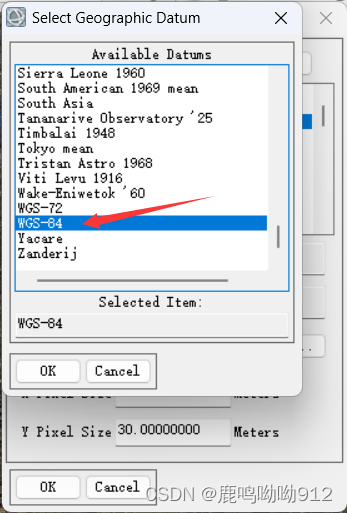

5.完成上一步后点击WGS—84。并点击OK

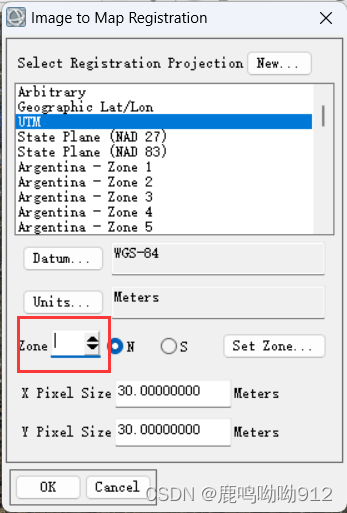

填写红框内的条带数（所选的遥感影像是郑州，因此条带数是49，计算方法为经度除以6后的整数部分加上30）。

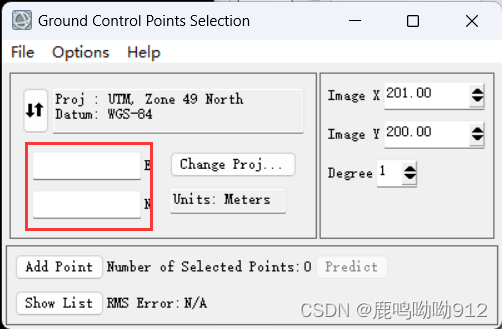

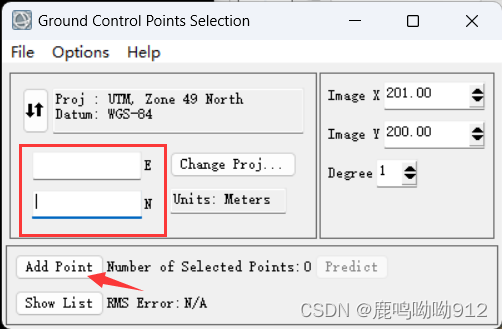

7.在红框内输入实际坐标，然后点击箭头指向的Add Point
8.实际坐标的获取

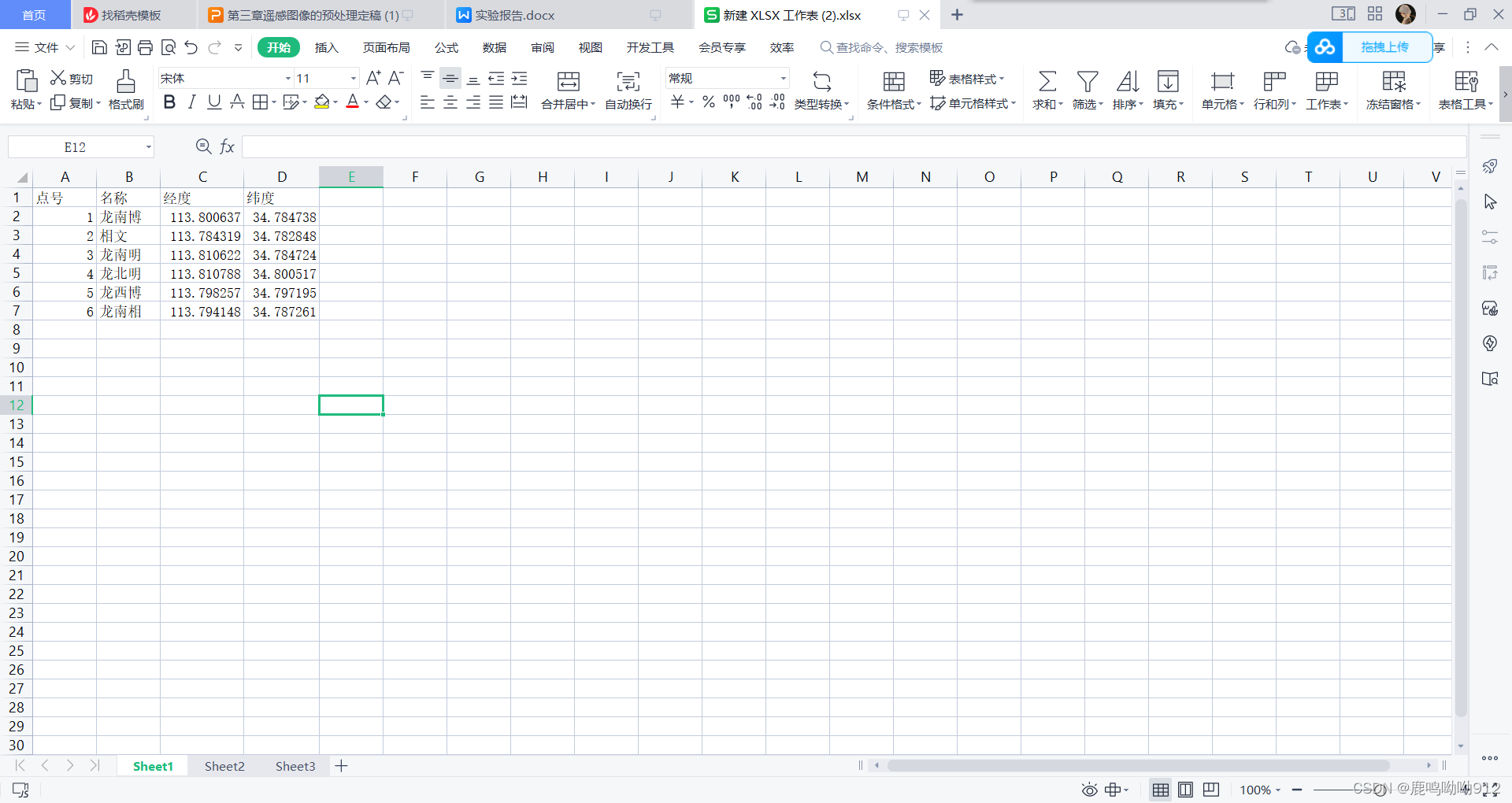

(1)如图，建立一个excel文档并选定部分点。

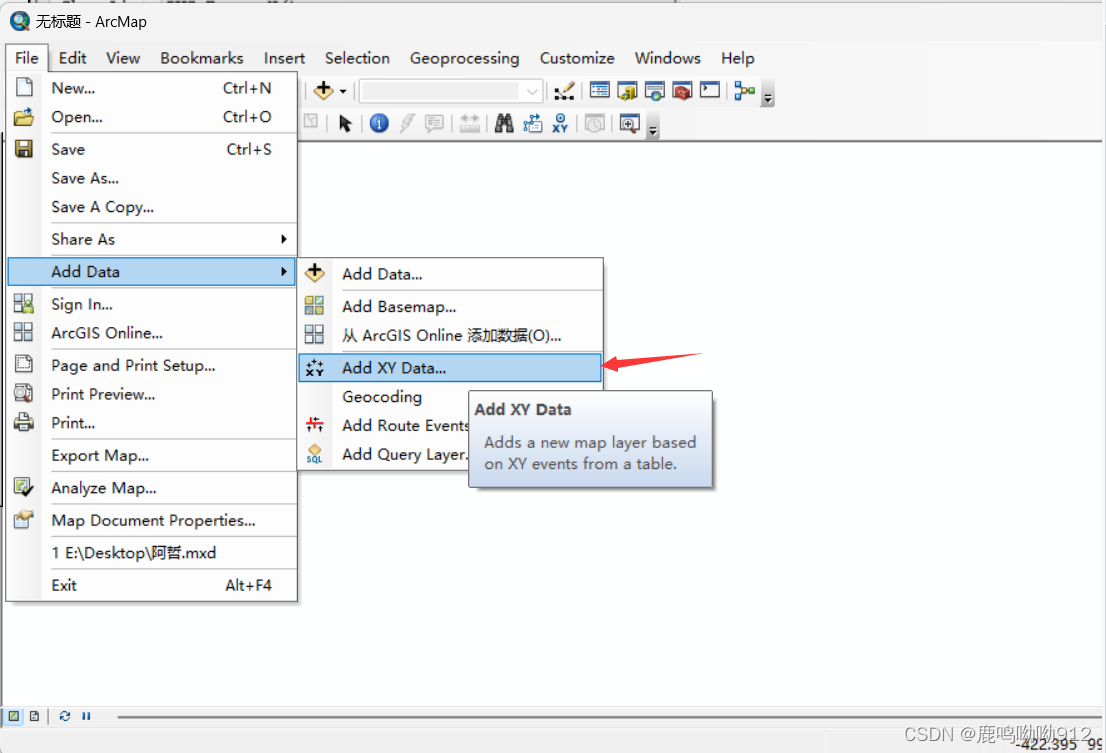

(2)打开ArcGIS,按如图所示添加数据。

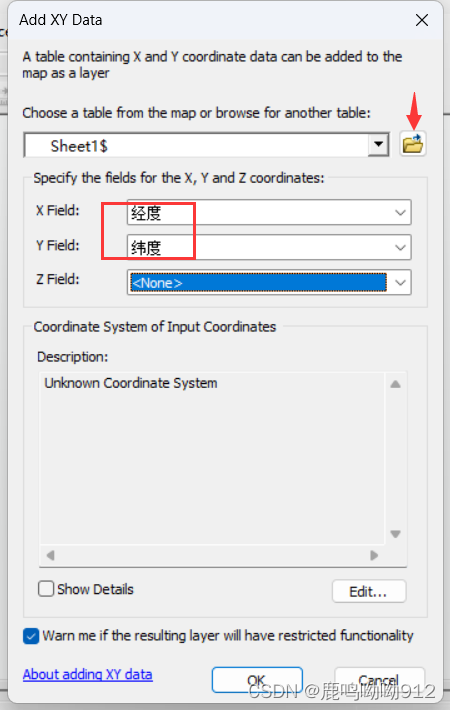

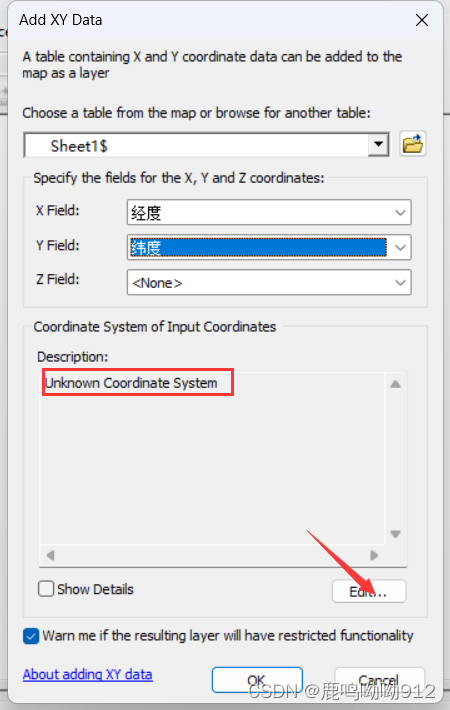

(3)点击箭头指向的位置导入excel文档，并将红框中的X,Y与excel中一一对应。然后点击OK。
(4)由于红色方框中显示如图这段话，因此点击箭头指向。

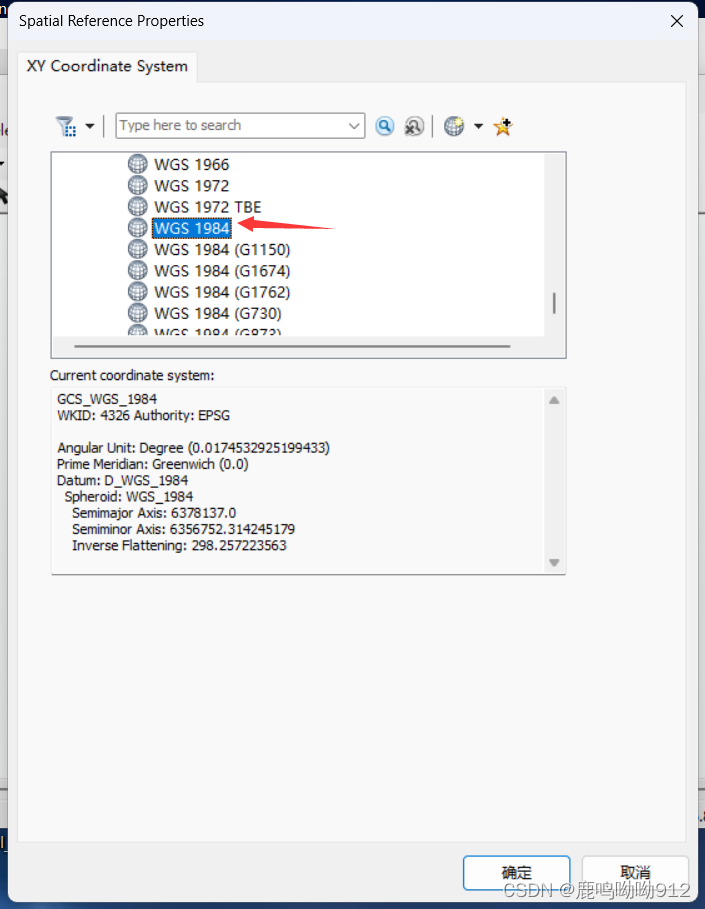

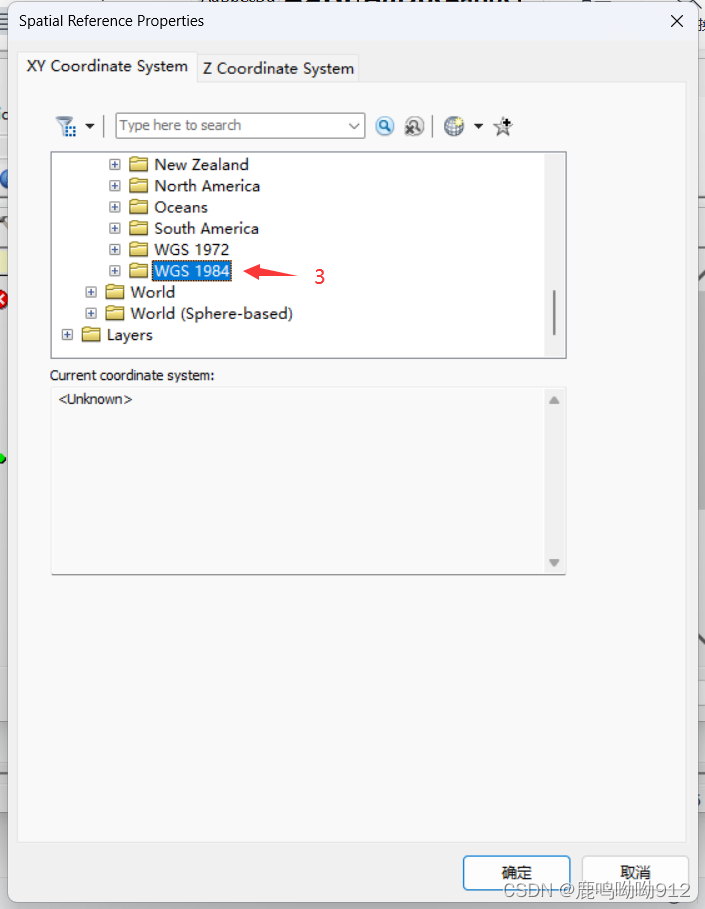

(5)找到WGS 1984，点击确定。

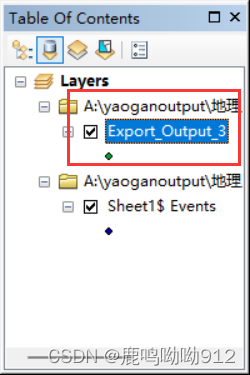

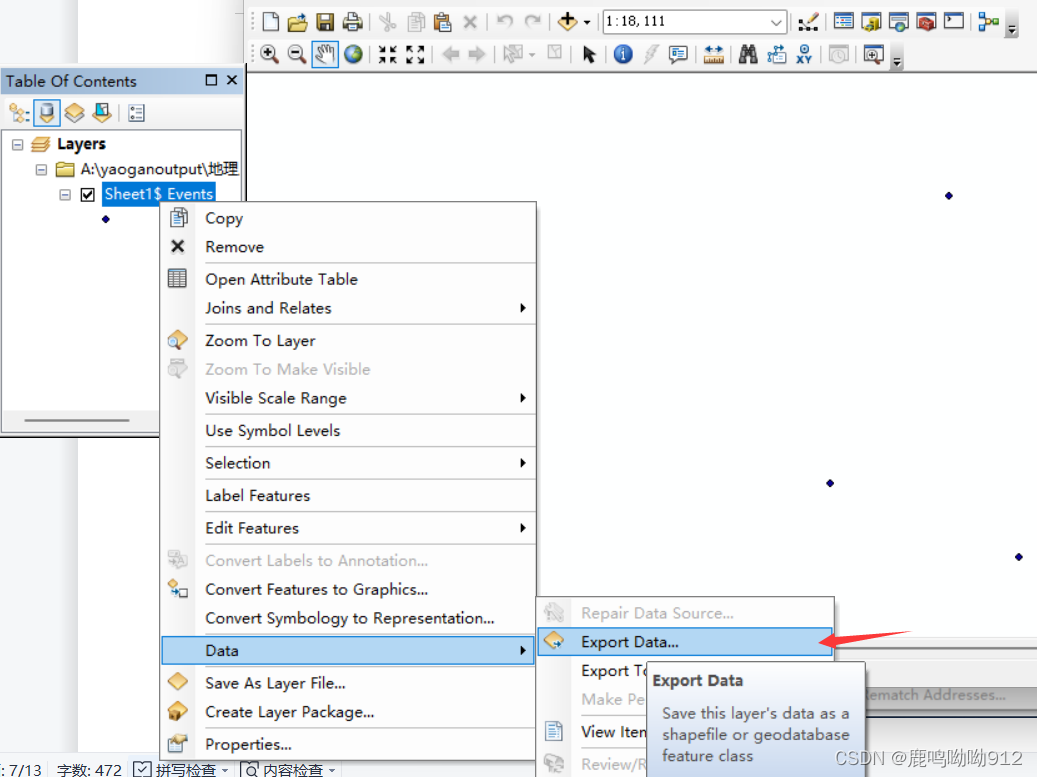

(6)然后如图，右键点击生成的地图图层。并按照箭头所指输出数据。
(7)生成后如图产生底图

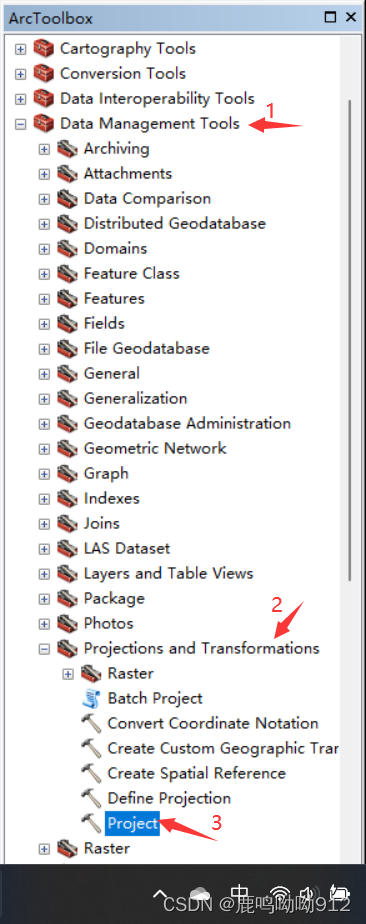

(8)按箭头的顺序打开Project

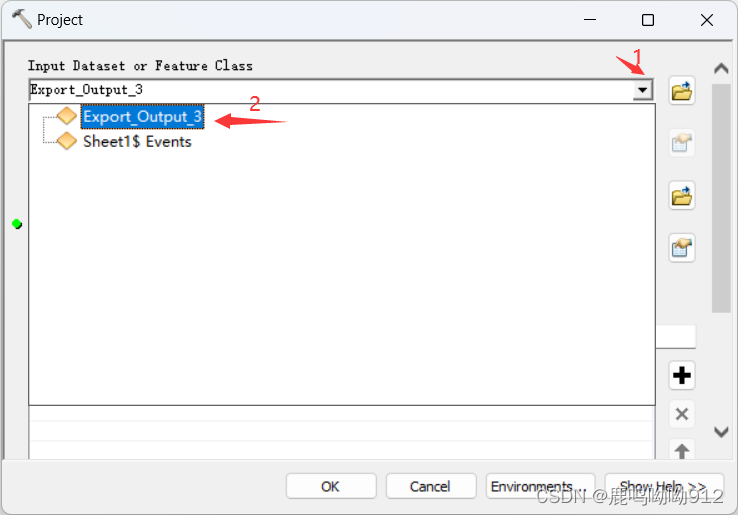

(9)先点击箭头1所指向，再点击箭头2所指向。

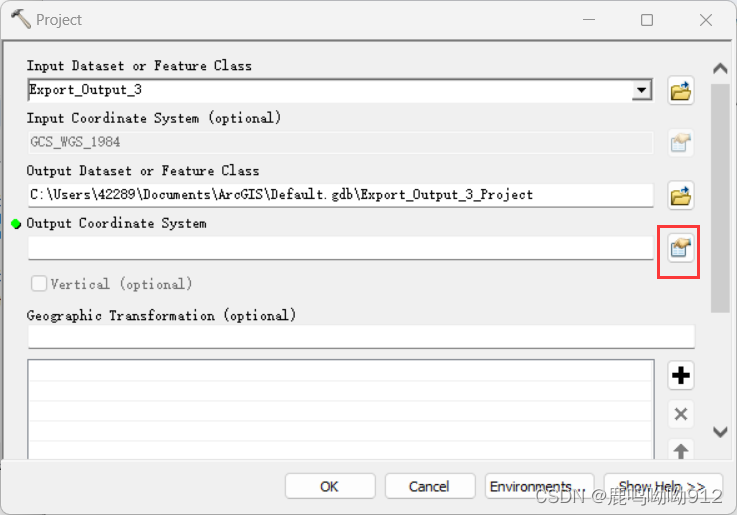

(10)点击红框框中的按键。

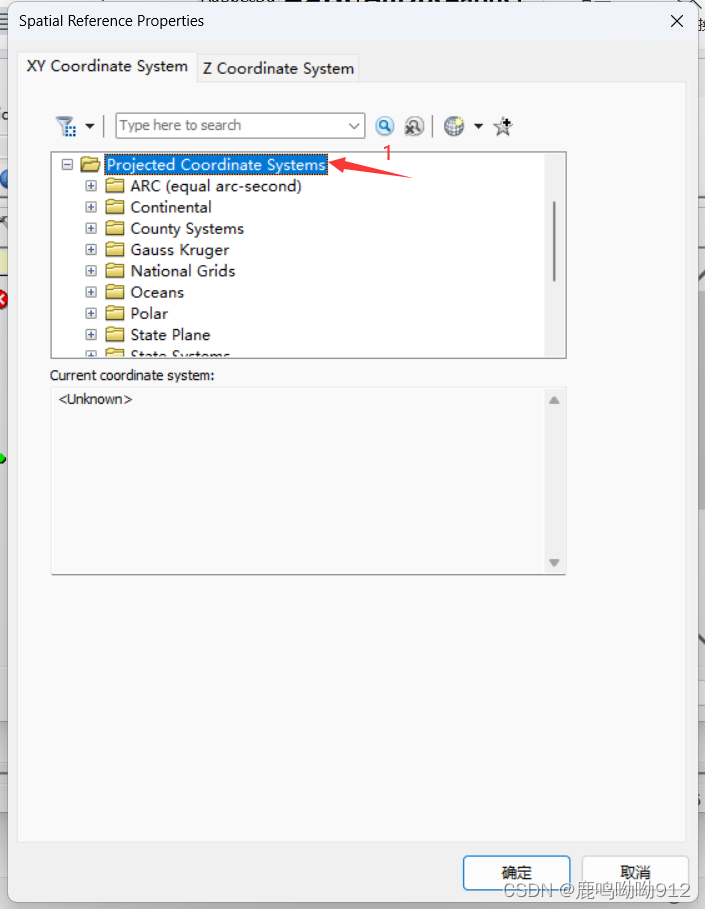

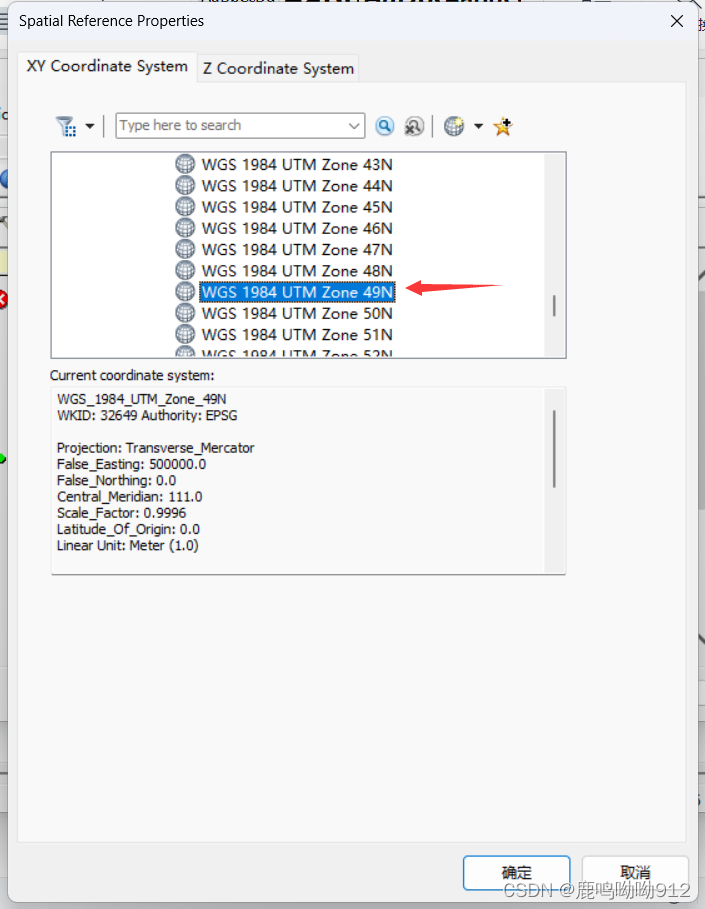

(11)按照箭头的顺序点击（1 Projected Coordinate Systems，2 UTM,3 WGS 1984,4 Northern Hemisphere,5 WGS 1984 UTM Zone 49N），再点击确定，最后点击OK。

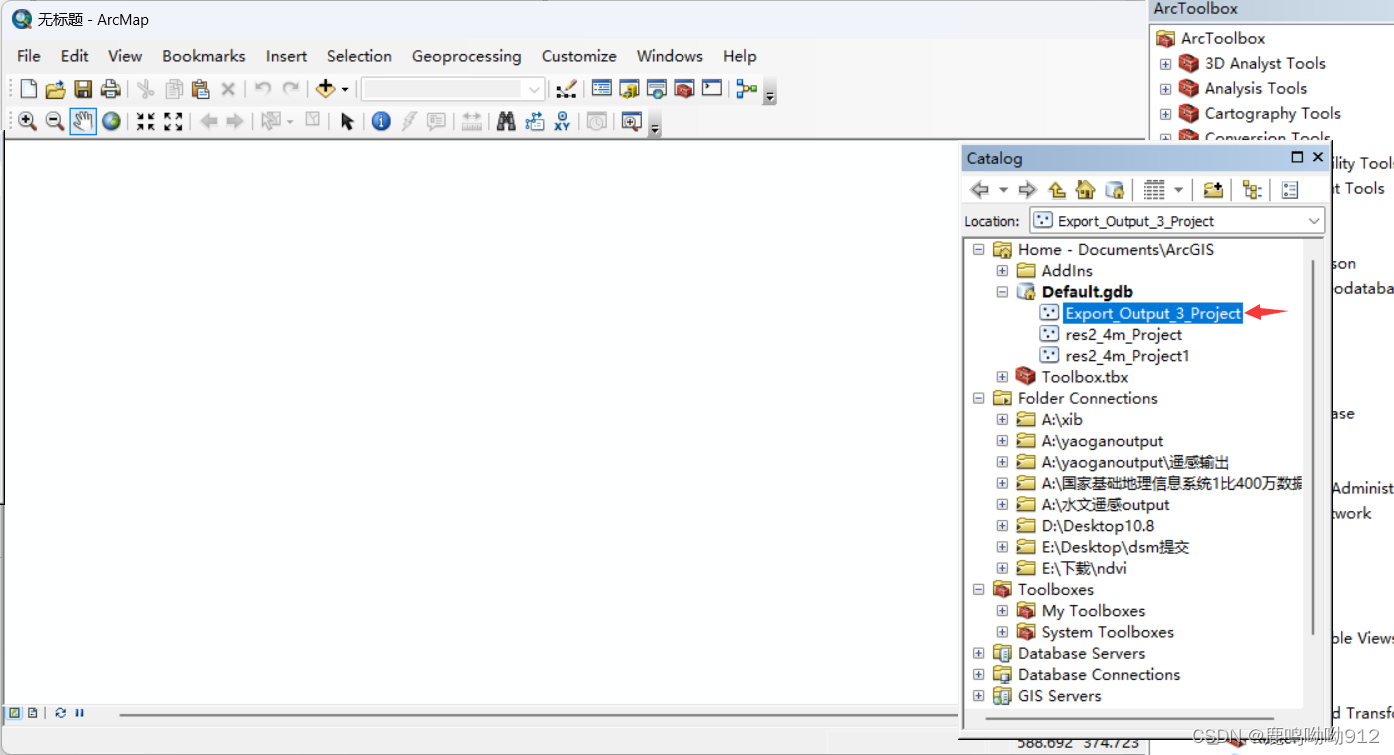

新建空白文档，在Catalog中打开刚才转换后的底图。
(13)点击箭头指向。
(14)根据箭头指示为其添加字段。

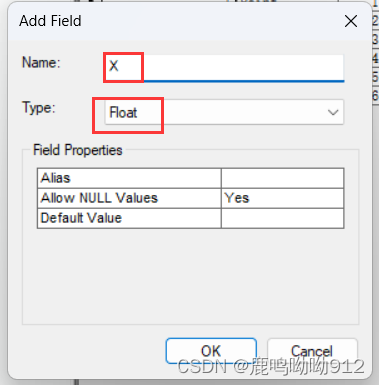

(15)共添加两个字段，Name分别为X和Y，Type均改为浮点型（Float）。

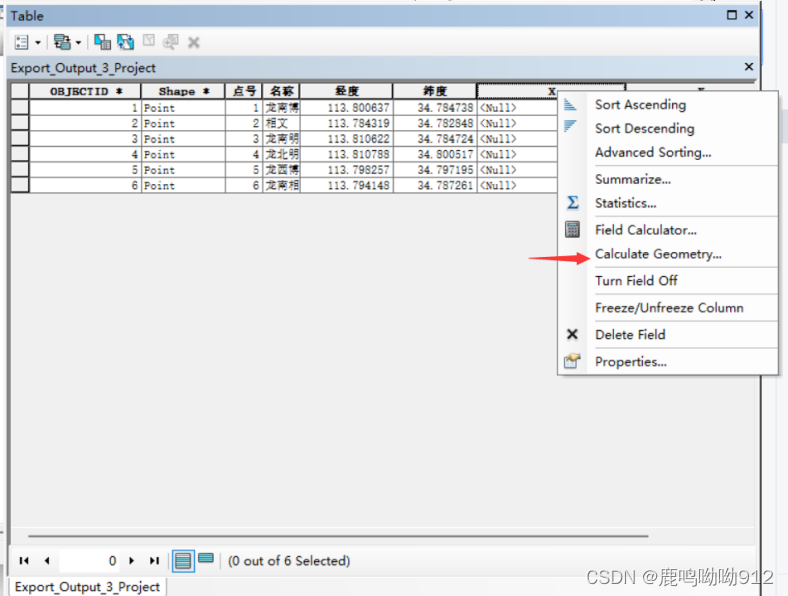

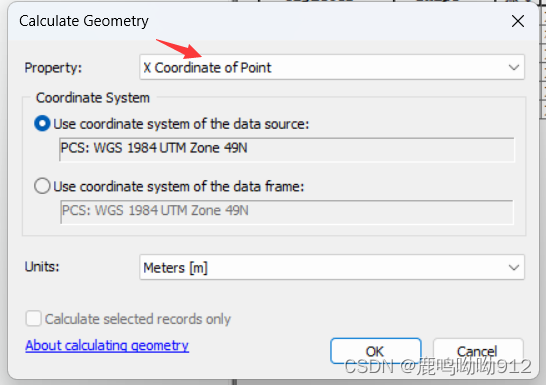

(16)鼠标右键点击X字段，并点击箭头指向的几何计算（Calculate Geometry）。Y字段同样。

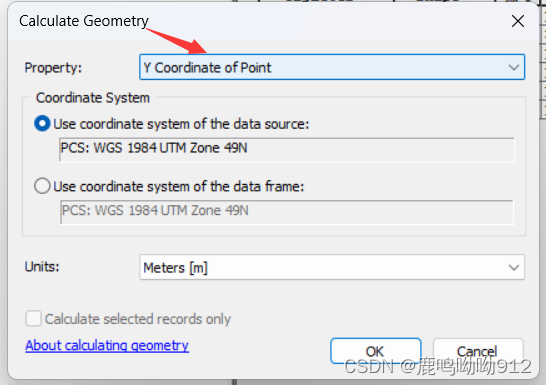

(17)如图，箭头指向的当前为X字段对应的Propetry，Y字段要注意更改。

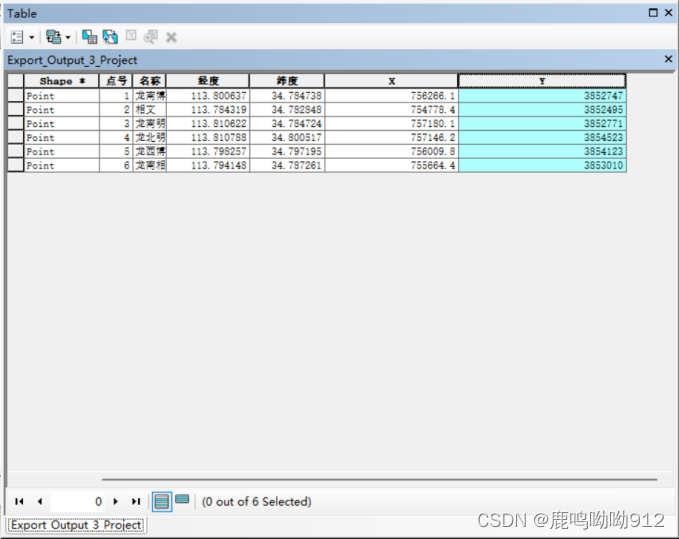

(18)计算完后如图。

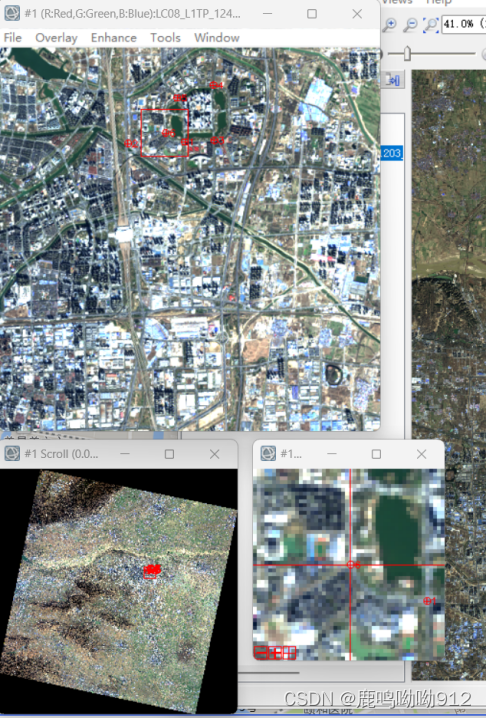

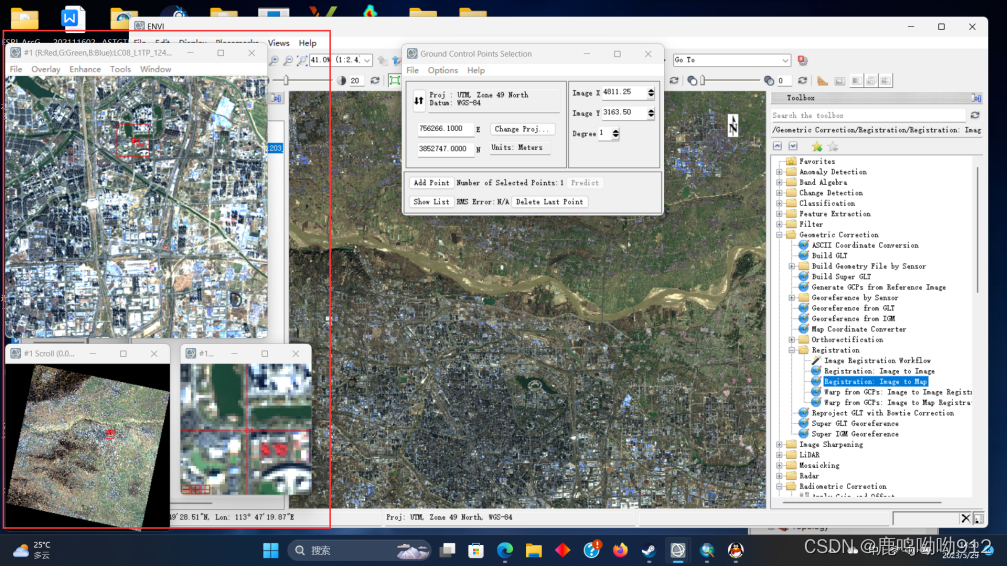

9.在红框内输入计算出的实际坐标，然后点击箭头指向的Add Point。在第二幅图中，红框内表示在加点时要将十字对准影像上实际位置。
添加好点后如图。

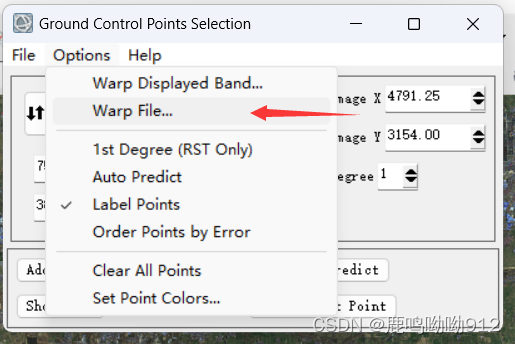

11.点击箭头所指。
12.选择第一个即可。其他不用改变。

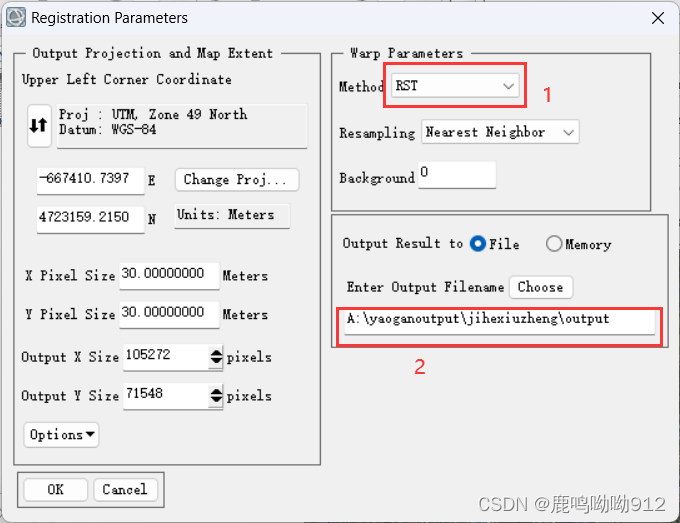

13.红方框1中改为RST，红方框2中确定输出路径。

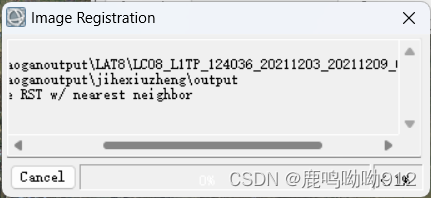

14.等待结束。
大气校正
辐射定标

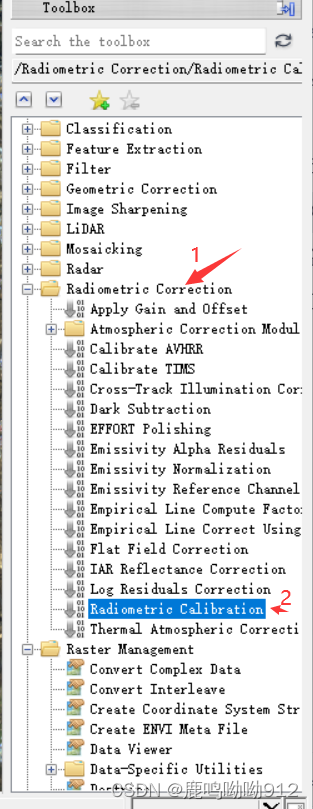

(1)按箭头顺序打开Radiometric Calibration

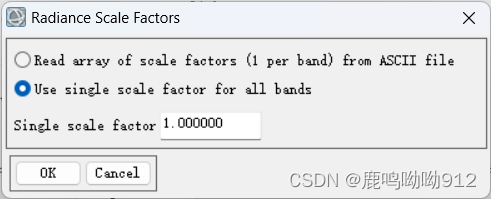

(2)点击OK即可

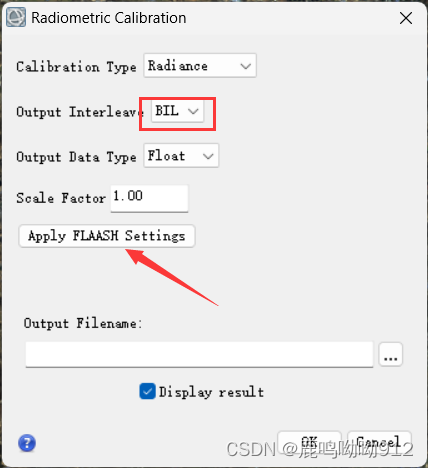

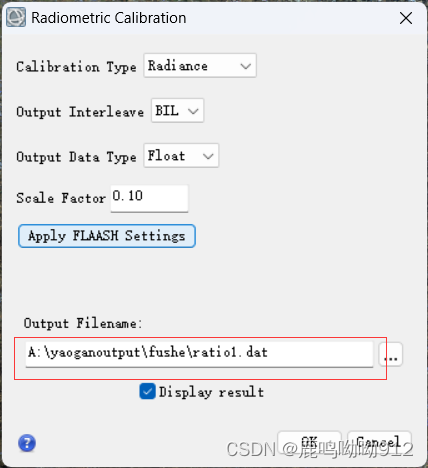

(3)将红框内改成如图的BIL，然后点击箭头指向
在红框内选择合适的输出路径并为文件命名。（输出路径尽量为全英）

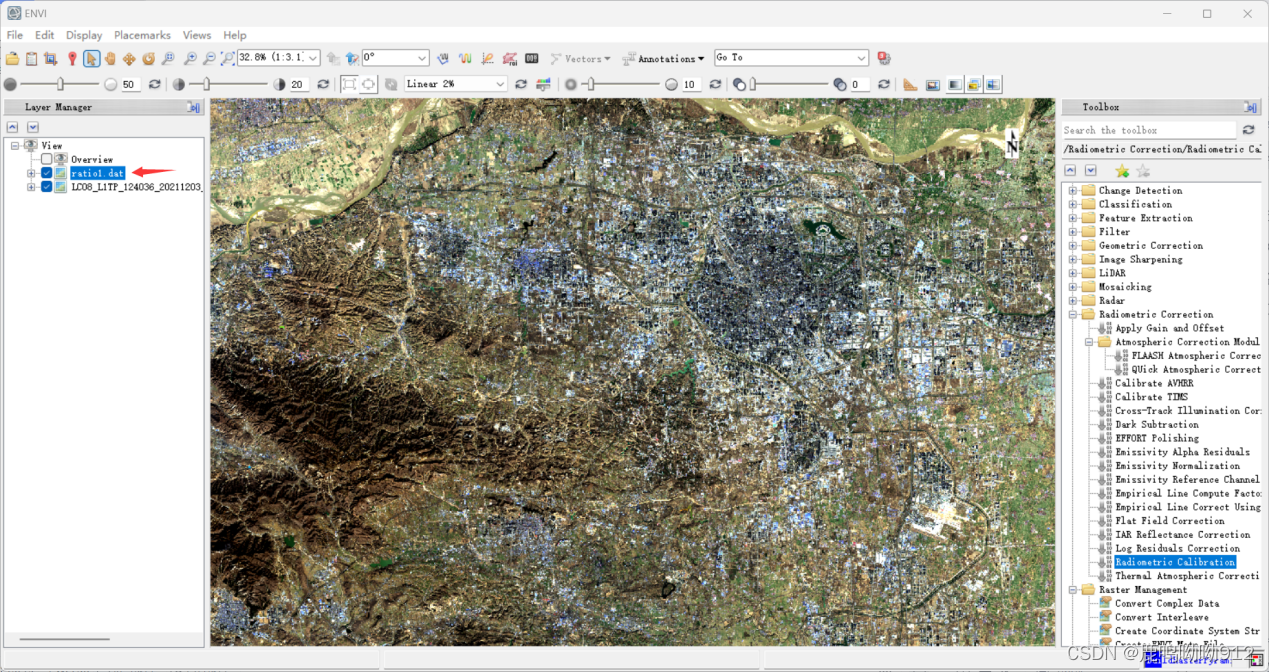

(5)等待一段时间后会出现如图箭头指向的图层。

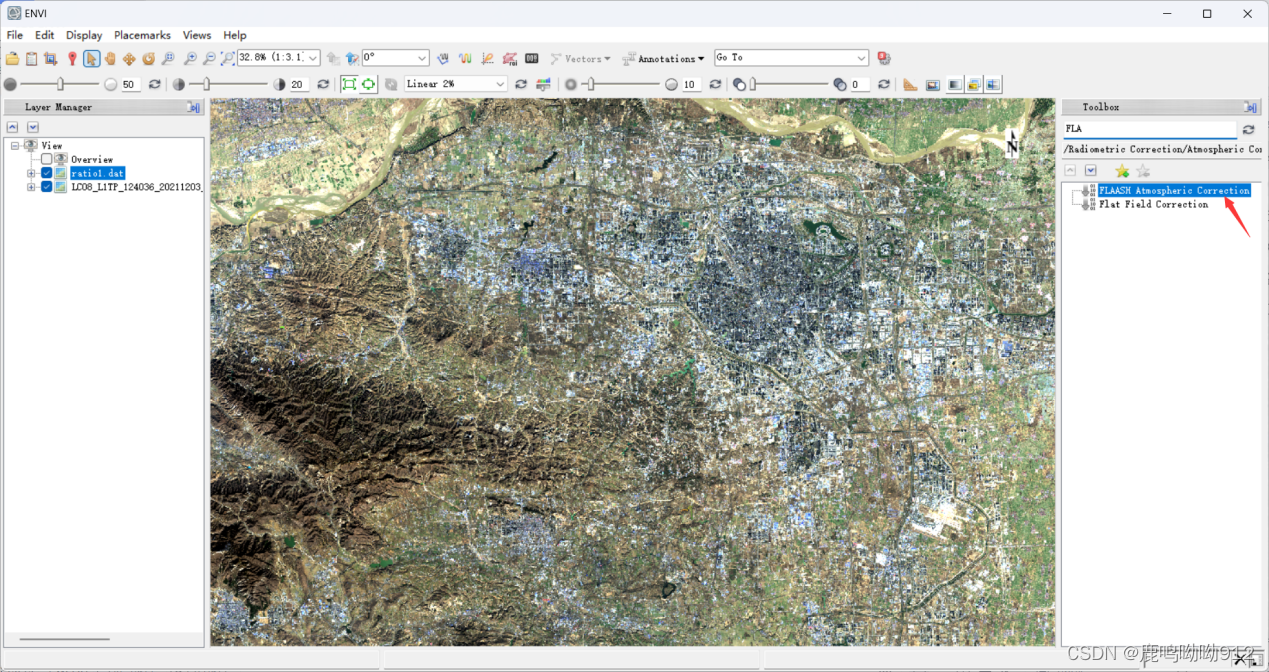

在右侧搜索并打开箭头指向按键。

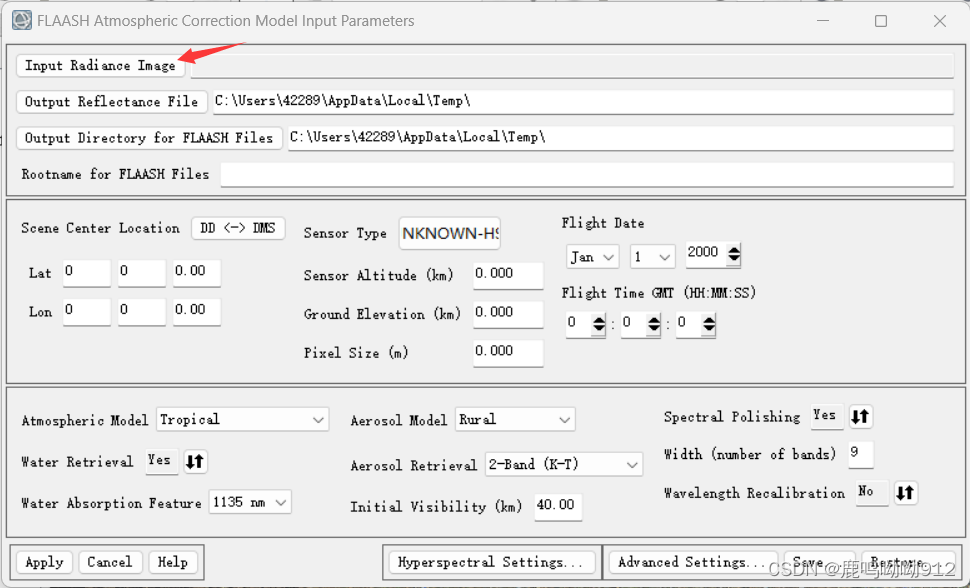

3.点击箭头指向的位置。

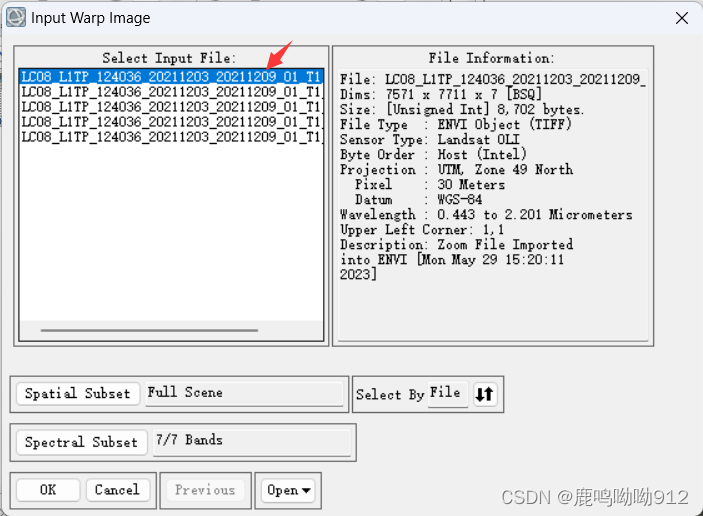

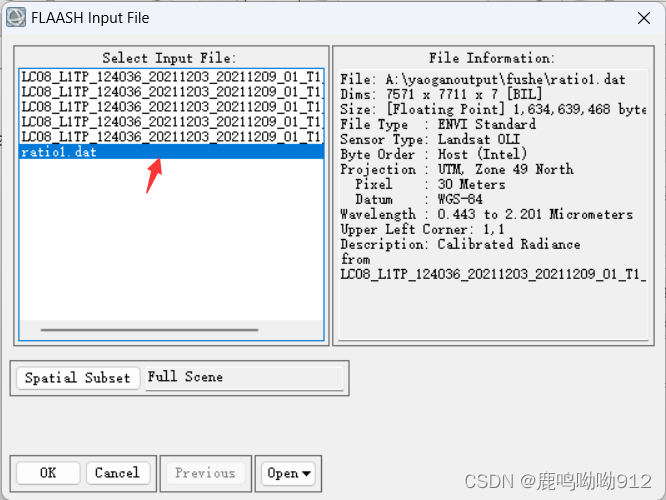

4.选择刚才辐射定标时产生的dat文件。然后点击OK
5.如图选择，点击OK。

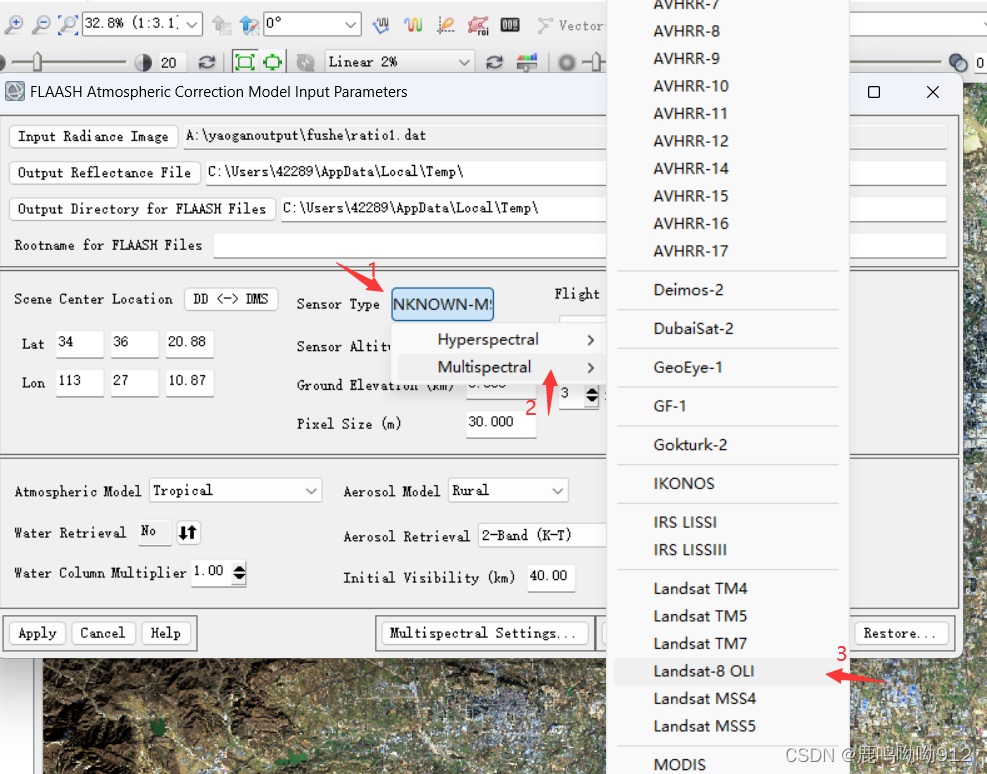

6.按照箭头顺序选择Landsat-8 OLI。

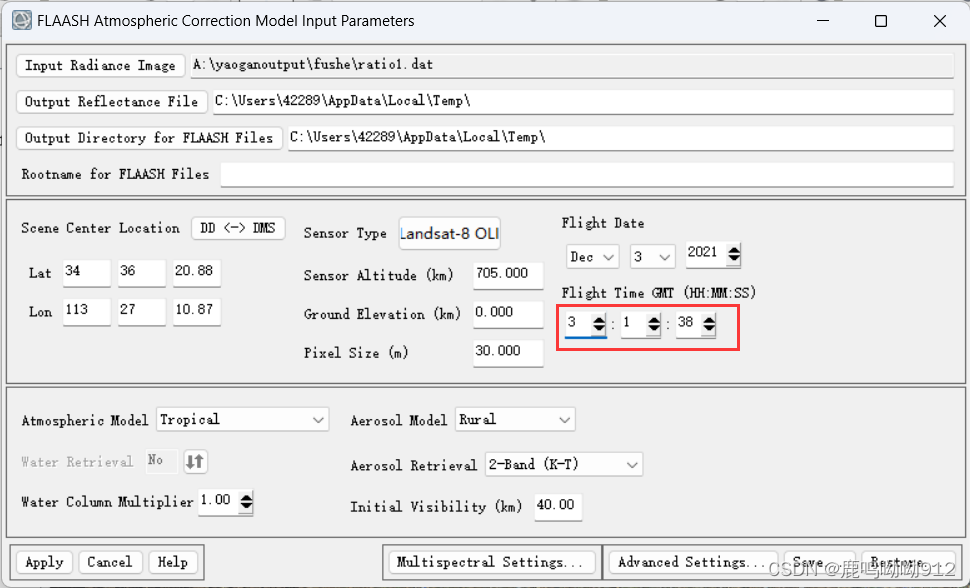

7.红框中的时间要在原有基础上加上12个小时。（若后面警告算出的太阳高度角为负值，此处可不加12小时）

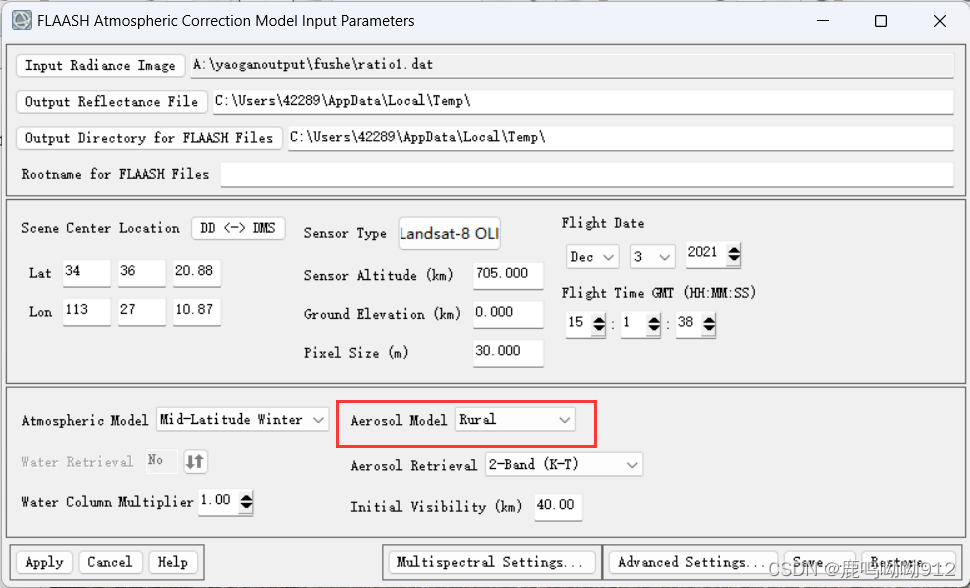

8.红框中为Rural。（根据不同情况选择不同模型，并且红框前Atmospheric Model要根据遥感图像的时间和位置来选择）

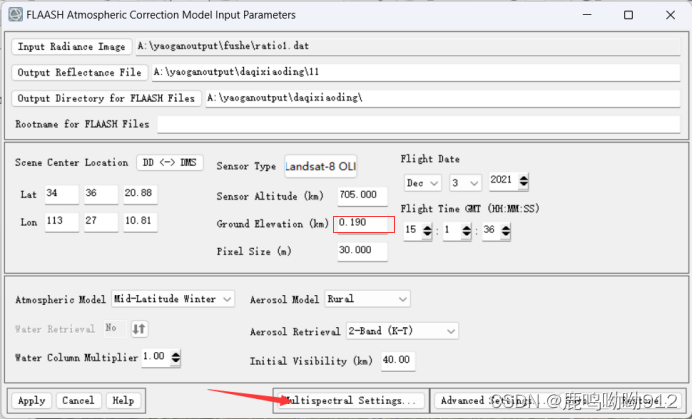

9.红框标记的地方填写该遥感图像对应地区的平均高程。然后点击箭头指向，进行多光谱设置。
平均高程：
(1)打开ArcGIS，并导入对应地区的DEM数字高程图像。（可在“地理空间数据云”中下载，且地区往往会横跨多个图像，因此要对多个图像进行拼接）

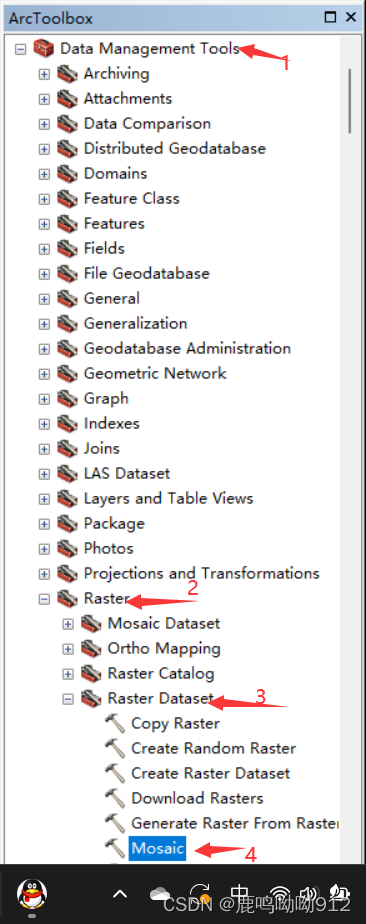

(2)按如图所示的箭头顺序打开拼接工具Mosaic。

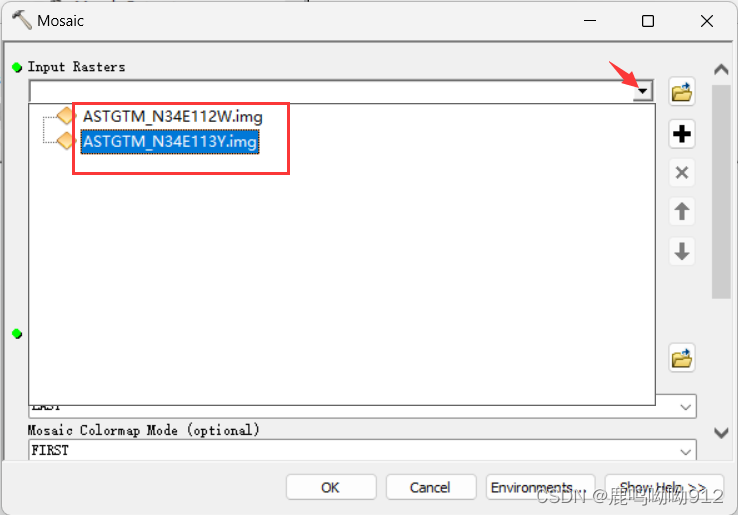

(3)点击箭头指向的按键，然后选中其中所有需要进行拼接的图像。
(4)点击箭头指向的按键，选择合适的文件进行拼接处理。
(5)直接点击OK。

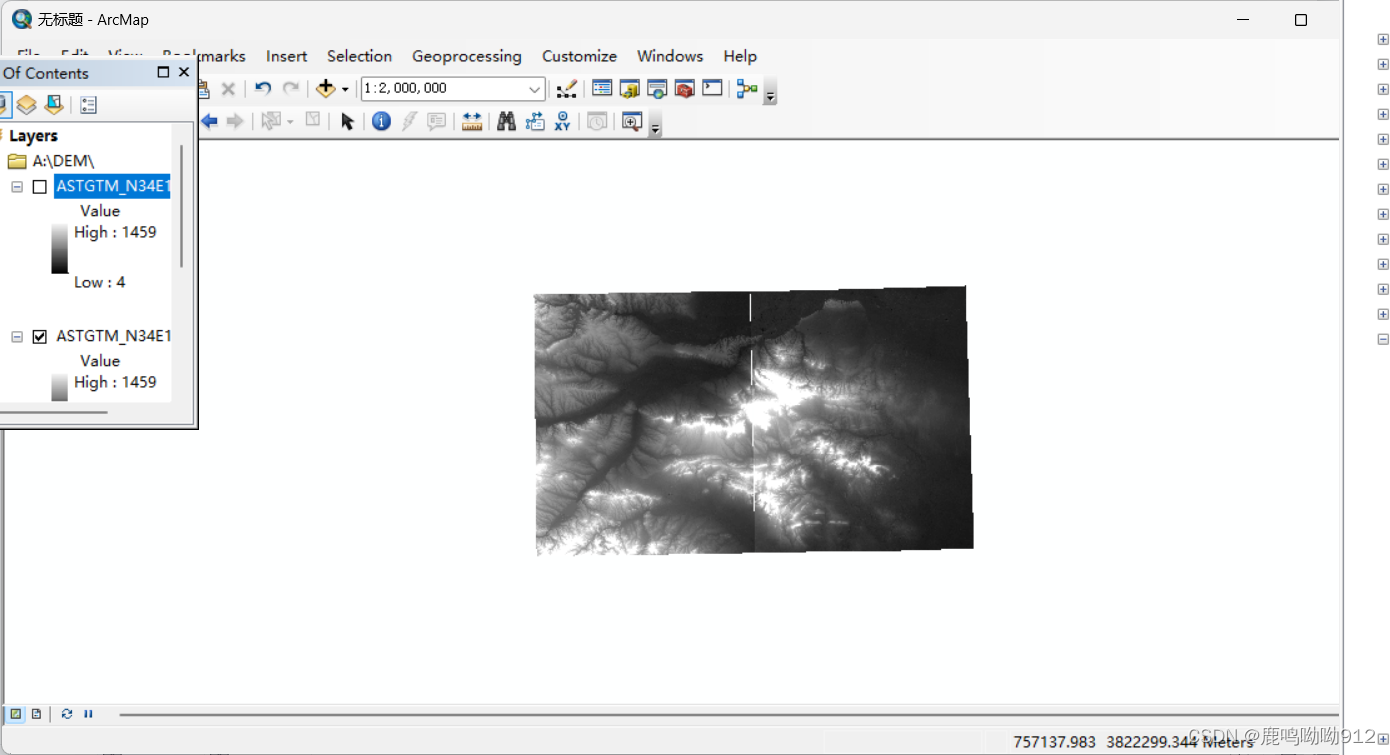

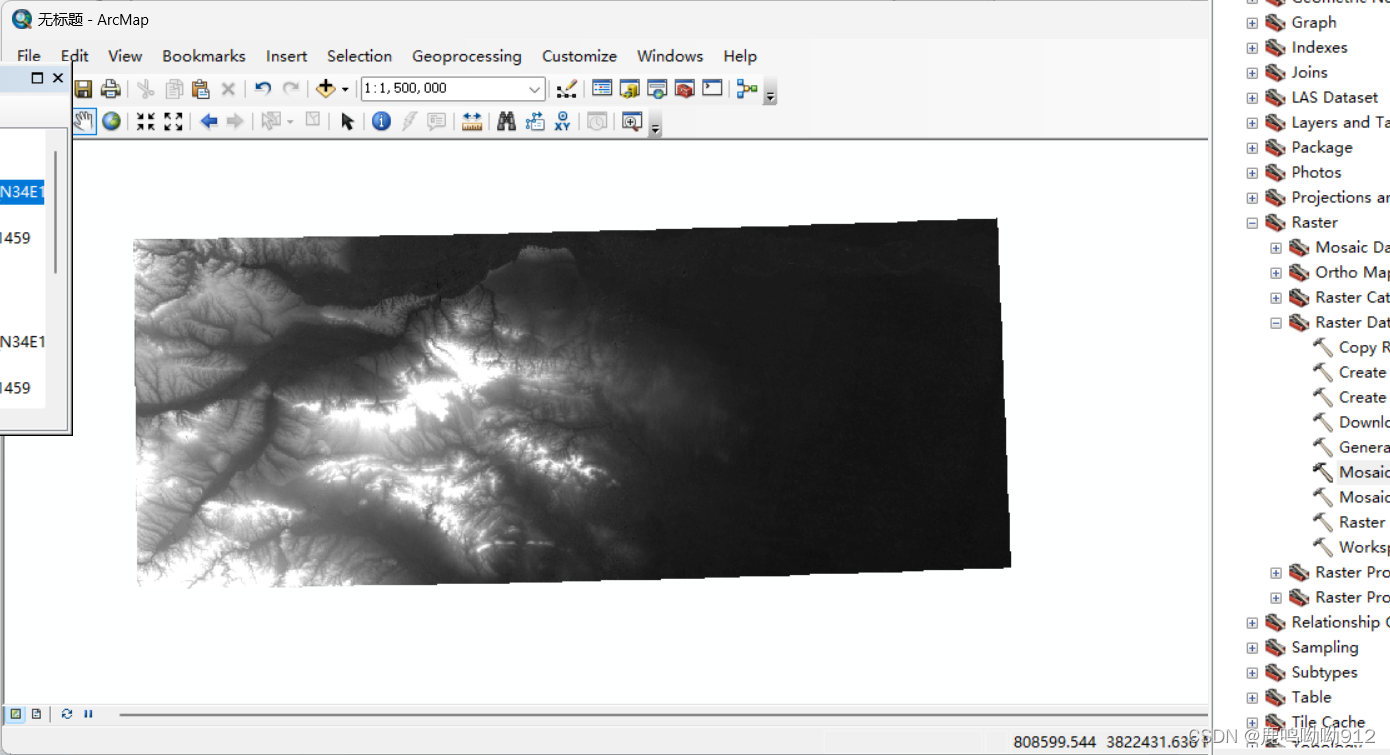

(6)拼接完后如图。

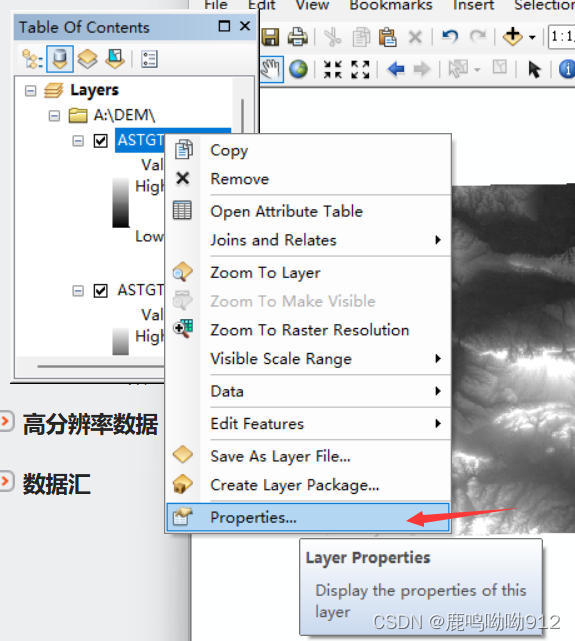

(7)鼠标右键点击拼接后的图层，然后点击箭头指向查看属性。
(8)如图，在其中找到对应的平均高程。

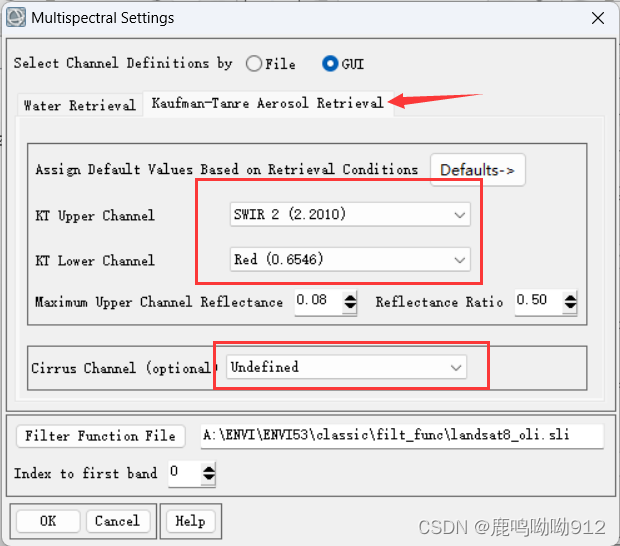

10. 点击箭头指向后，按如图的红方框中进行修改。（KT upper：2100nm-2250nm，KT lower：640nm-680nm）完成后点击OK。

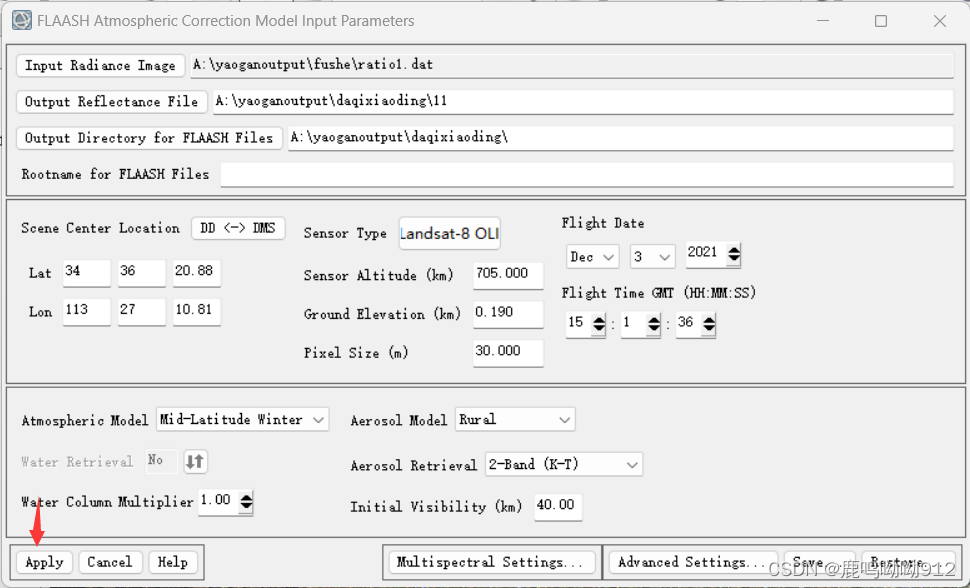

11.点击Apply（若默认的文件路径报错可以更换路径，注意点击右下角Save报存。）

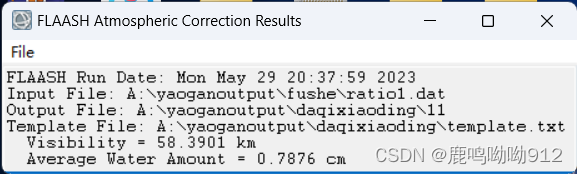

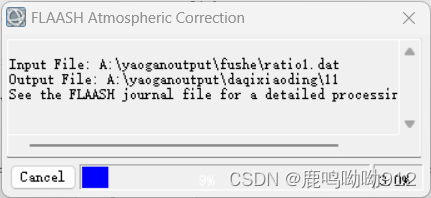

12.如图，等待结束。
13.
