37种传感器（三十三）面包板模块+Stduino Nano&UNO

本文转载自：http://www.stduino.com/forum.php?mod=viewthread&tid=61&extra=page%3D1=

关键词：
51、stm32、arduino、stduino单片机、stduino UNO&Nano、面包板电源模块

说明：
之前我们使用Stduino Nano/UNO测试了各种传感器，但是有一件特别糟糕的事情——开发板必须连着电脑才能工作。拔掉线，Stduino就不能工作了。
实际上，我们有多种方式为Stduino提供电源。

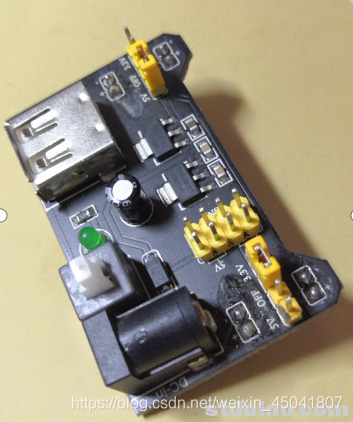

今天要用到的面包板电源模块能够为面包板提供电源，从而为面包板上的Stduino供电。面包板专用电源模块能够转化输入的电压，从而为面包板上的用电器提供3.3V或5V的电压（适用于MB102型面包板）。
在这里插入图片描述
其接线也非常简单，接上Stduino的5V引脚即可为Stduino供电。只需要将外部5V的电源，正极接在Stduino开发板的5V引脚上，负极接在GND引脚上，就能够给Std
