AS608（1）

最新推荐文章于 2024-09-13 14:43:01 发布
最新推荐文章于 2024-09-13 14:43:01 发布
阅读量643 收藏 1
点赞数
文章标签： stm32
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_63493466/article/details/130532962
版权
文章介绍了如何使用SYDemo软件录入AS608指纹模块，并指出连线至3.3V的重要性，解决了串口通信问题。强调AS608的优势在于简化开发工作，提醒注意接口连接的正确性以及避免超过3.6V的电压，以防损坏芯片。对于可能出现的WAS引脚问题也给出了提示。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

如何使用AS608

一、先用上位机软件SYDemo把指纹录入进去。刚一开始录入的时候并不能录入，后来看了一下硬件发现是连线出现了问题，因为手册说不能接5V得接3.3V所以我串口接了3.3V，虽然软件显示连接上了，但串口与AS608之间无法通信，需要接串口的VCC端口上。

二、打开代码下载即可

关于AS608：

        首先这东西是真的好，不需要我们去计算图像，这毫无疑问的大大的简省了我们的开发时间。再者我们使用东西必定得先看芯片手册。首先我是看了它的接口，连线不能出现错误。但我想到有可能还会有一种情况就是如果WAS引脚虚焊或者啥的出现了错误，那么或许也无法识别。

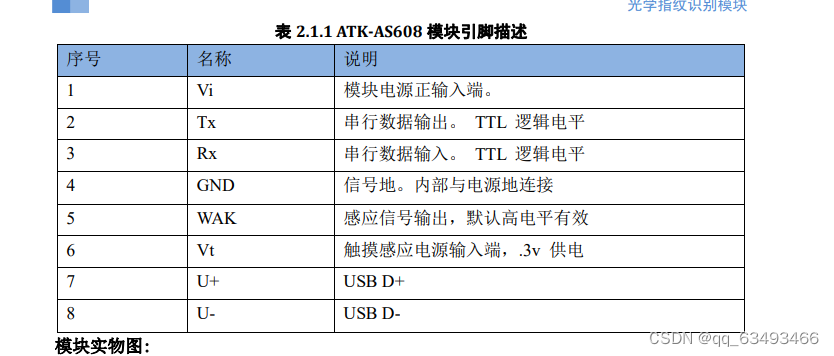

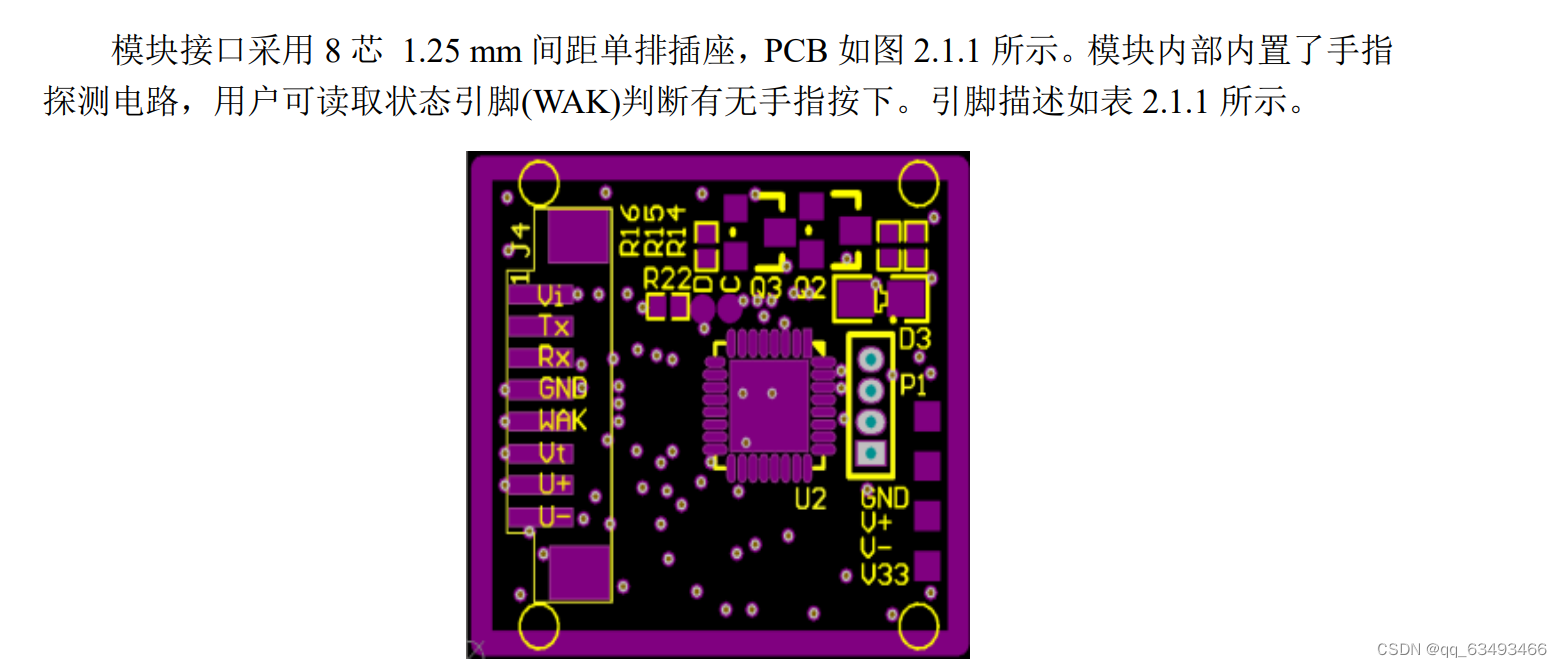

这个图告诉我们要怎么连线

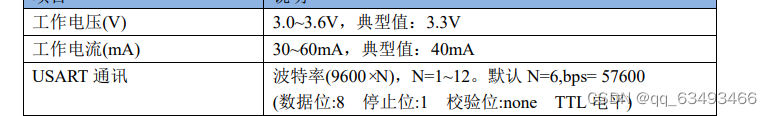

 这个图说明了电压，如果超过3.6V就会爆炸~

至于关于AS608的代码估计得下次发文章讲解了~
