在eNSP上配置WLAN的指南

网络模拟平台(eNSP)是华为提供的一个强大工具，用于模拟和配置网络环境。在这篇博文中，我们将介绍如何在eNSP上配置无线局域网(WLAN)，并使用交换机来配置DHCP服务。

一、准备工作

在开始配置之前，请确保已经安装了eNSP，并下载了必要的设备模板，包括无线控制器（AC）和无线接入点（AP）。同时，需要准备一个模拟环境，例如一个简单的园区网络拓扑。

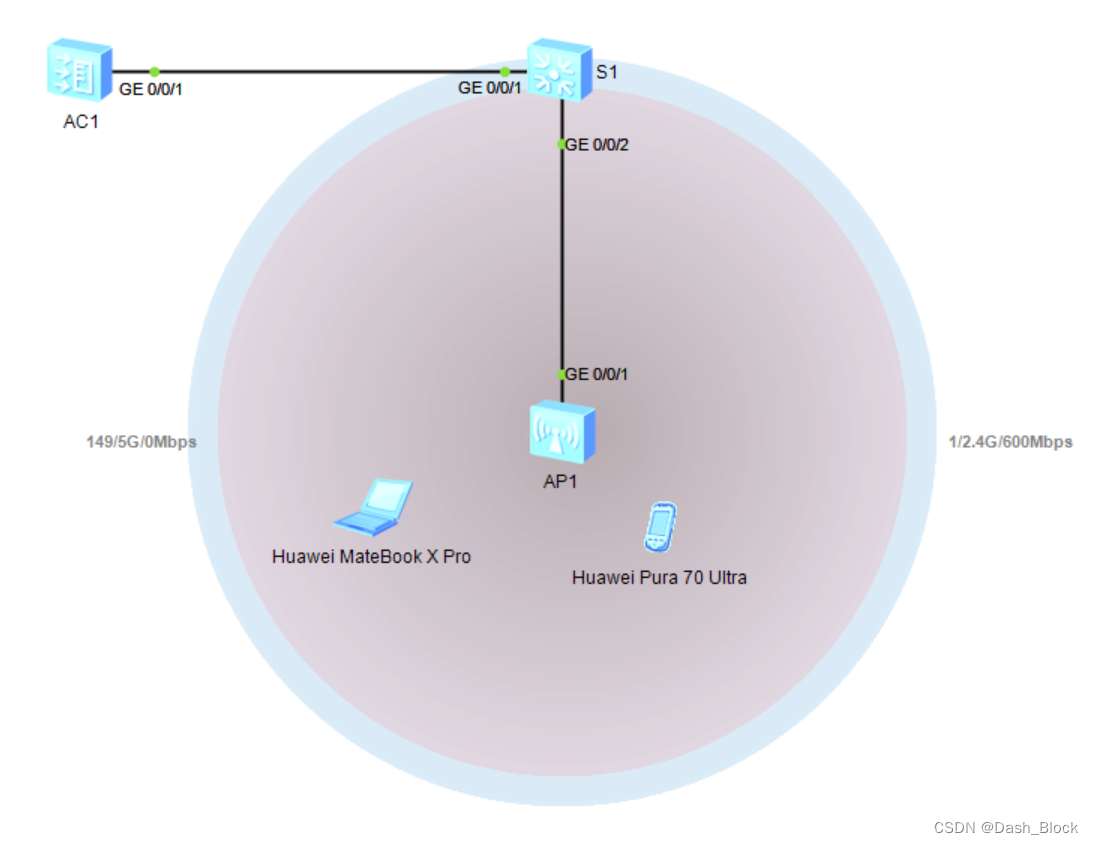

二、创建网络拓扑

1. 启动eNSP：打开eNSP并创建一个新的项目。
2. 添加设备：从设备库中拖拽以下设备到工作区：
   • 一台无线控制器（AC）
   • 一个或多个无线接入点（AP）
   • 一台支持DHCP功能的交换机
   • 一台STA（用于客户端连接测试）

三、配置无线控制器（AC）

1. 基础配置：

   • 双击无线控制器，进入CLI界面。
   • 配置基础网络参数，如IP地址和管理VLAN。

   [AC] sys
   [AC] vlan 10
   [AC-vlan10] quit
   [AC] interface Vlanif 10
   [AC-Vlanif10] ip address 192.168.10.1 255.255.255.0
   [AC-Vlanif10] quit


2. 无线服务配置：

   • 创建SSID，并绑定到VLAN。

   [AC] wlan
   [AC-wlan-view] service-set name wlan_service
   [AC-wlan-service-set-wlan_service] ssid wlan_test
   [AC-wlan-service-set-wlan_service] vlan 10
   [AC-wlan-service-set-wlan_service] quit


3. AP管理配置：

   • 配置AP发现AC的方式，例如通过DHCP Option 43或静态配置。

   [AC] wlan ap-auth-mode mac-auth
   [AC] wlan ap name ap1
   [AC-wlan-ap-ap1] id 0
   [AC-wlan-ap-ap1] model ap_template
   [AC-wlan-ap-ap1] quit


四、配置无线接入点（AP）

1. AP基础配置：

   • 配置AP的IP地址和网关，使其能够与AC通信。

   <AP> sys
   [AP] interface Vlanif 1
   [AP-Vlanif1] ip address 192.168.10.2 255.255.255.0
   [AP-Vlanif1] quit


2. AP与AC的连接：

   • 确保AP能发现并注册到AC，可以通过AC上的命令检查AP状态。

   [AC] display ap all


五、配置交换机

1. 交换机基础配置：

   • 配置交换机上的VLAN，确保AP和AC的管理VLAN能够正常通信。

   [Switch] sys
   [Switch] vlan 10
   [Switch-vlan10] quit
   [Switch] interface GigabitEthernet 0/0/1
   [Switch-GigabitEthernet0/0/1] port link-type trunk
   [Switch-GigabitEthernet0/0/1] port trunk allow-pass vlan 10
   [Switch-GigabitEthernet0/0/1] quit


2. 配置DHCP服务：

   • 在交换机上配置DHCP服务，为AP和无线客户端分配IP地址。

   [Switch] sys
   [Switch] dhcp enable
   [Switch] ip pool wlan_pool
   [Switch-ip-pool-wlan_pool] network 192.168.10.0 mask 255.255.255.0
   [Switch-ip-pool-wlan_pool] gateway-list 192.168.10.1
   [Switch-ip-pool-wlan_pool] quit


六、验证配置

1. 检查AP注册状态：

   • 在AC上，使用以下命令查看AP是否已成功注册。

   [AC] display ap all

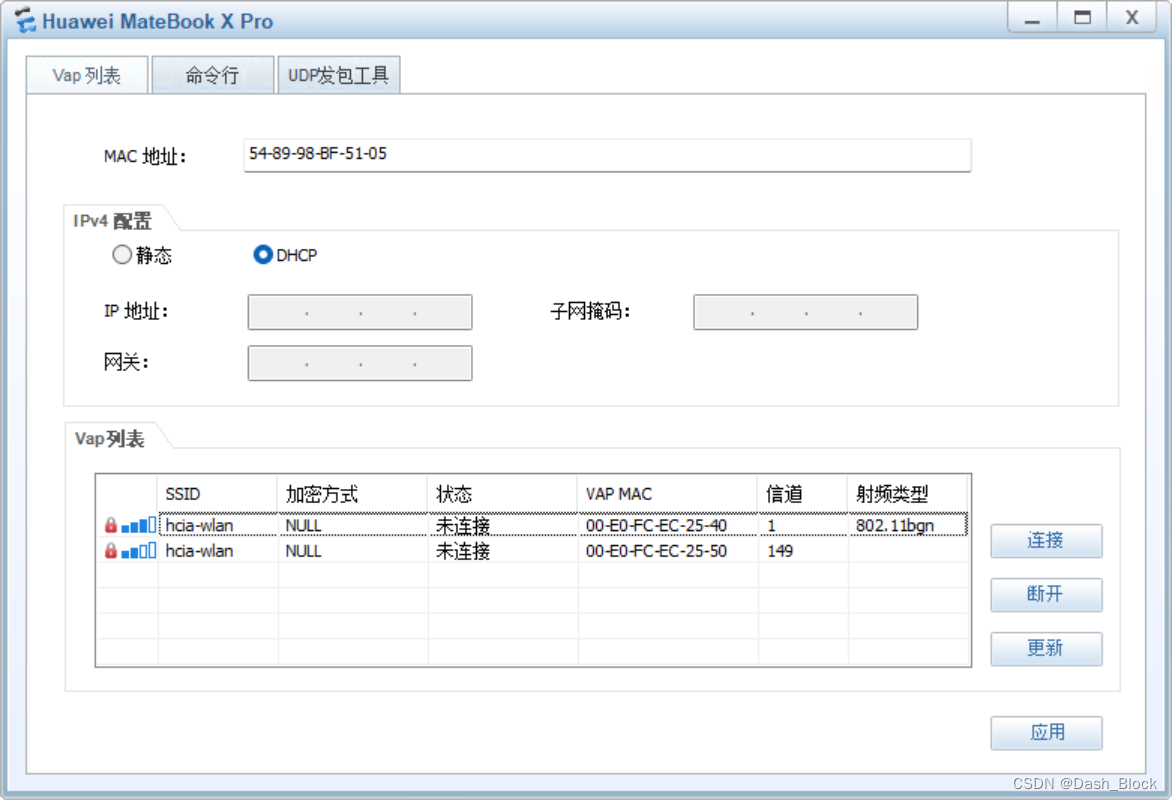

2. 测试无线连接：

   • 使用PC连接到配置的SSID（wlan_test），并确保能够获得IP地址和访问网络。


   [PC] ipconfig
   [PC] ping 192.168.10.1


七、总结

通过上述步骤，我们在eNSP上成功配置了一个简单的WLAN网络，并使用交换机提供DHCP服务。这包括从基本的网络拓扑搭建，到无线控制器和接入点的详细配置，以及交换机的辅助配置。希望这篇博文能帮助您更好地理解WLAN的配置过程，并在实际应用中得心应手。
