三极管工作状态判别？

目录

一、NPN型三极管判别

二、PNP型三极管判别

放大状态：

饱和状态：

截止状态：

总结：

---

一、NPN型三极管判别

        以NPN型晶体三极管工作原理为例，假设PN结的导通压降为0.7v，发射结正偏，也就是PN结导通，那么基极和发射极之间会有0.7V的压降，也就是VB-VE>0.7，集电结反偏，也就是PN结截止，那么集电极和发射极之间的关系为VC>VB,两式相加得到VC>VE+0.7，也就是VC>VE,所以最后可以得到VC>VB>VE，因此当VC>VB>VE时NPN型晶体三极管处于放大状态。

 当NPN三极管三个引脚电压满足VC>VB>VE时,PNP型晶体三极管处于放大状态。

当NPN三极管三个引脚电压满足VC>VB，VE>VB时,PNP型晶体三极管处于饱和状态。

当NPN三极管三个引脚电压满足VC<VB，VE<VB时,PNP型晶体三极管处于截止状态。

二、PNP型三极管判别

同理，当PNP三极管三个引脚电压满足VE>VB>VC时PNP型晶体三极管处于放大状态。

当PNP三极管三个引脚电压满足VC>VB，VE>VB时,PNP型晶体三极管处于饱和状态。

当PNP三极管三个引脚电压满足VC<VB，VE<VB时,PNP型晶体三极管处于截止状态。



         三极管有3种工作状态，分别是截止状态、放大状态、饱和状态，有些朋友对这3种状态还不太理解，下面跟大家分享一下自己理解方法。

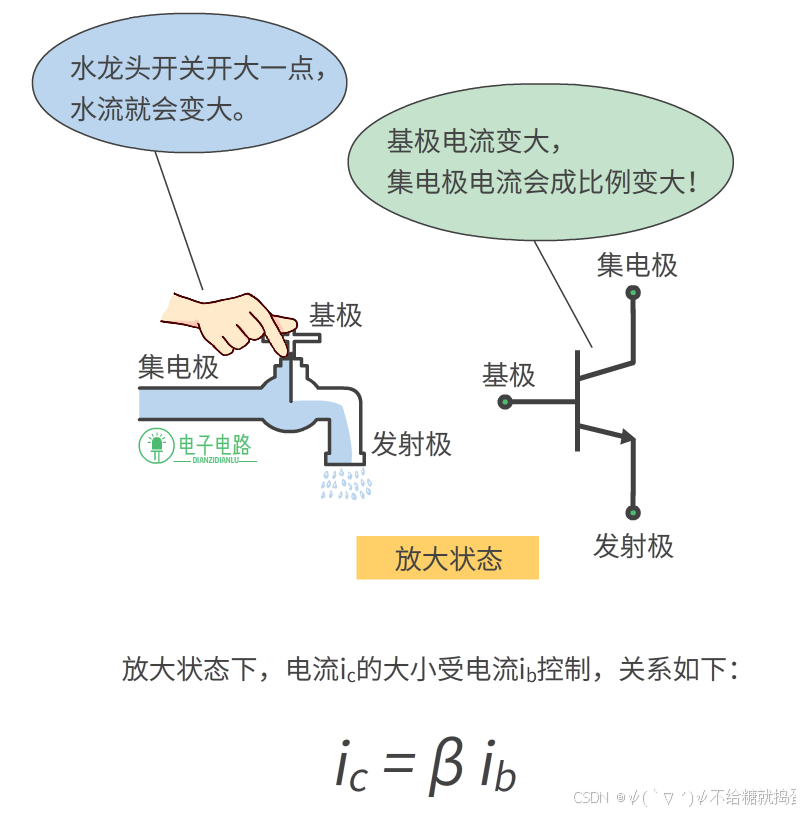

放大状态：

        当三极管发射结正偏，集电结反偏，三极管就会进入 放大状态 。

在放大状态下，三极管就相当于是一个受控制的水龙头，水龙头流出水流的大小受开关（基极）控制，开关拧大一点，流出的水就会大一点。也就是放大状态下，基极的电流大一点，集电极的电流也会跟着变大！并且 ic 与ib 存在 一定 比例关系， ic = β ib ， β 是 直流电流 放大系数，表示三极管放大能力的大小。

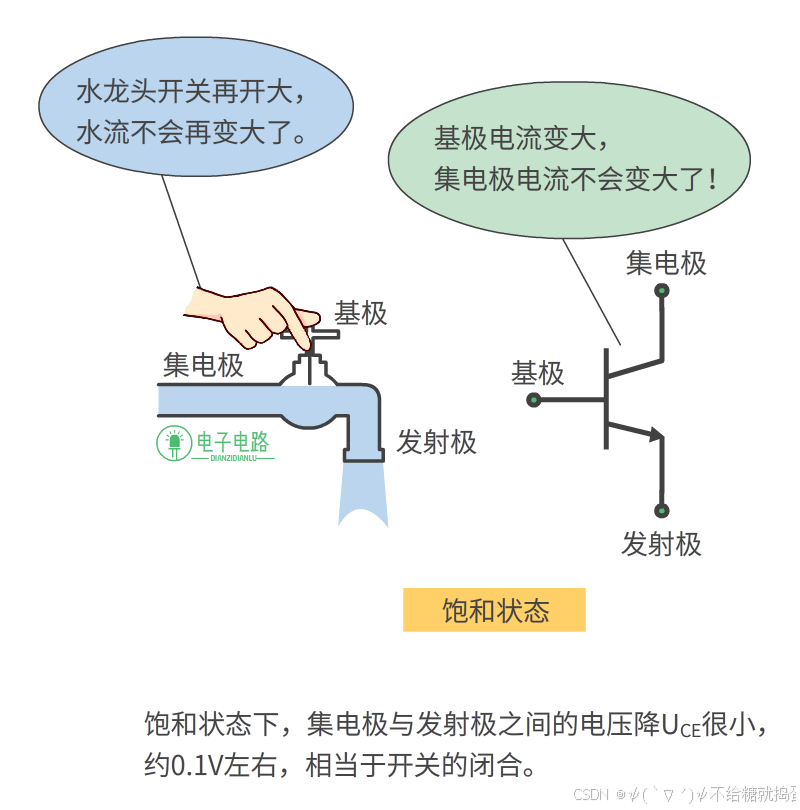

饱和状态：

        当三极管发射结正偏，集电结正偏时，三极管工作在饱和状态。

在饱和状态下，三极管集电极电流ic的大小已经不受基极电流ib的控制，ic与ib不再成比例关系。

饱和状态下的三极管基极电流ib变大时，集电极电流ic也不会变大了，这就相当于水龙头的开关已经开得比较大了，开关再开大时，流出的水流也不会再变大了。

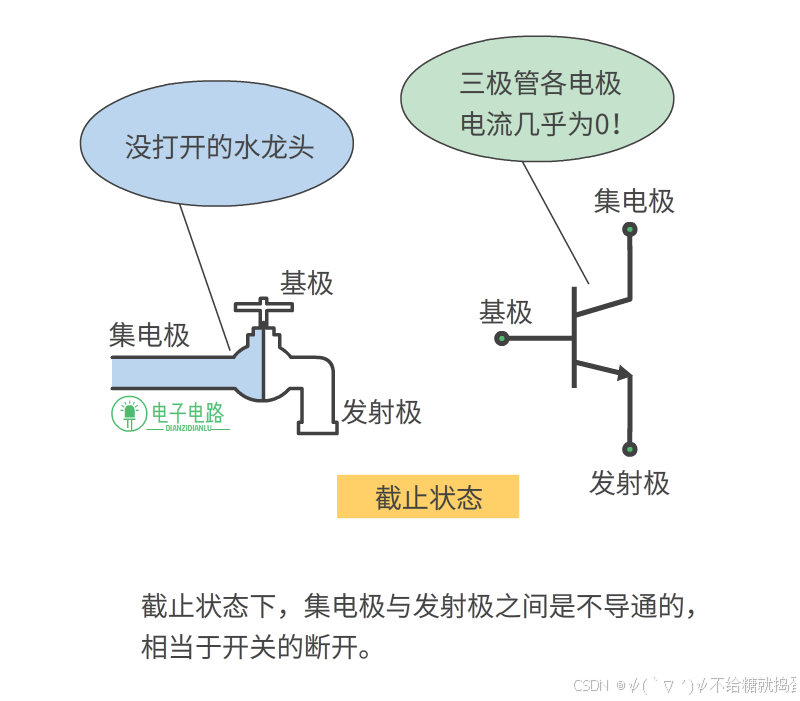

截止状态：

        三极管的 截止状态 ，这应该是比较好理解的，当三极管的发射结反偏，集电结反偏时，三极管就会进入截止状态。这就相当于一个关紧了的水龙头，水龙头里的水是流不出来的。

        截止状态下，三极管各电极的电流几乎为0，集电极和发射极互不相通。

总结：

        三极管在电路中的使用，通常可以作放大器件（工作在放大状态），还有就是作无触点开关来使用（工作在截止、饱和状态）。
