红外感应报警电路原理图

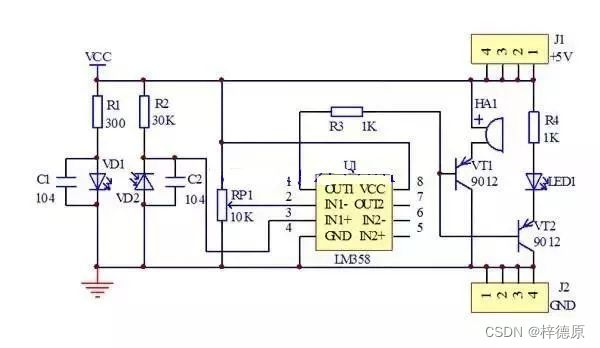

        红外感应报警电路设计思路来源于自动开门关门的生活场景，人走进银行，门自动打开，离开后门自动关闭。或者说来源于肯德基等高档餐厅的水龙头，当手放在水龙头下，水自动流出，离开后水自动关闭。该电路应用的生活场景非常多，是电路设计人员必须掌握的一种电路，红外二极管感应报警电路焊接专用原理图如下：

        红外二极管感应报警电路主要由红外感应电路、电压取样比较电路、声光报警电路等构成。红外感应电路由红外发射管VD1、红外接收管VD2、瓷片电容C1、C2构成。电压取样比较电路由电位器RP1、通用运算放大器LM358构成，声光报警电路由9012三极管VT1、VT2、有源蜂鸣器HA1、发光二极管LED1构成。

        特别要说明的是本电路焊接成功后，必须调试后才能达到相应的效果，只有弄懂
