声控延时门灯电路图

声控照明电路的功能

1、能在声音的控制下实现电路的导通与截止。

2、能够接收的声音应是多方面的，如脚步声、物体打击声等。

3、响应时间应越短越好。在选择电路元器件时，应选择灵敏度较高的声音传感器组成声控照明电路中控制电路的前端，同时还要为该传感器设置传感条件，如声音响度必须在20dB以上才能响应等。中间部分采用触发器构成，利用触发器不触不发、一触即发的特点去推动照明电路工作。触发器也应选择灵敏度高、响应时间短的，如D触发器、JK触发器等。

4、声控、光控与延时电路相结合，可有效节省电能资源。

声控延时门灯电路图

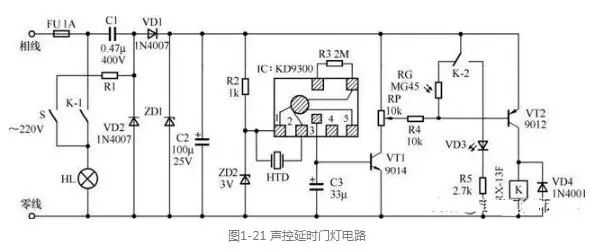

图1-21所示为以音乐集成电路作为声控元件同时兼有延时作用的声控延时门灯电路，将它安装在室内门框边，能在夜晚有人敲门或进出门时点亮门灯。

该电路属于声控、光控与延时功能相结合的电路，这一技术在目前短时间使用的照明灯电路中应用得比较广泛，如楼道灯、门厅灯。控制部分采用全分立元件制作，成本低，应用效果好。

（1）稳压电路

220V交流电经C1、R1、VD1、VD2、ZD1和C2组成的电容降压、稳压电路供给控制电路。R2、ZD2构成3V稳压电路，给音乐集成电路提供供电电压。

（2）声音发出电路

本电路采用音乐集成电路KD9300作为声源，每触发一次便自动演奏一首乐曲，其演奏速度由外接振荡电阻R3来决定。演奏时间的长短由R3的阻值决定，增大R3的阻值时，演奏时间会延长。
