ULINK2仿真器安装使用之工程设置

一、 ULINK2仿真器

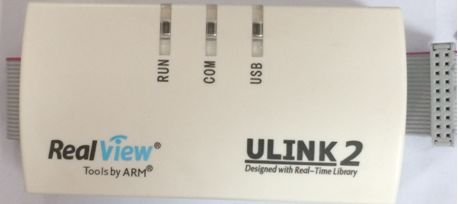

ULINK2是ARM公司最新推出的配套RealView MDK使用的仿真器，是ULink仿真器的升级版本。ULINK2不仅具有ULINK仿真器的所有功能，还增加了串行调试（SWD）支持，返回时钟支持和实时代理等功能。开发工程师通过结合RealView MDK的调试器和ULINK2，可以方便的在目标硬件上进行片上调试(使用on-chip JTAG，SWD和OCDS)、Flash编程.



ULINK2 新特点

标准Windows USB驱动支持ULINK2即插即用

支持基于 ARM Cortex-M0,3,4 的串行调试

支持程序运行期间的存储器读写、终端仿真和串行调试输出

支持10-pin 连接线 (也支持20-pin 连接线)



ULINK2主要功能：

USB通讯接口高速下载用户代码

存储区域/寄存器查看

快速单步程序运行

多种程序断点

片内Flash编程



ULINK2技术规格

Feature

ULINK2

RAM Breakpoints

Unlimited

ROM Breakpoints (ARM7/9)

2 max

ROM Breakpoints (Cortex-M3)

8 max

ROM Breakpoints (μPSD)(Cannot Set While Executing)

5 max

ROM Breakpoints (XC800)

(Cannot Set While Executing)

4 max

ROM Breakpoints (XC166)

4 max

Execution Breakpoints(Set While Executing)

√

Access Breakpoints (ARM7/9)

2 max

(R/W Only, With Value)

Access Breakpoints (Cortex-M3)

4 max

(With value)

Access Breakpoints (μPSD)

3 max

Access Breakpoints (XC800)

1 in IDATA max

Access Breakpoints (XC166)

1 max

Real-Time Agent (ARM7/9)

√

Serial Wire Debug (Cortex-M)

√

Data Trace (Cortex-M3)(Serial Wire Viewer)

√

JTAG Clock

<= 10MHz

Memory R/W

≈ 28KB/s

Flash R/W

≈ 25KB/s

Data Trace Streaming

1Mb/s

10-pin (0.05")

(Cortex Debug Connector)

√

20-pin (0.1")(ARM Standard JTAG Connector)

√

16-pin (0.1")(Infineon OCDS Connector)

√

14-pin (0.1")(ST μPSD Connector)

√

I/O Voltage Range

2.7V - 5.5V

XC800 (8051)

√

μPSD (8051)

√

XC166/XE166/XC2000

√

LPC950 (8051)

√

ARM7

√

ARM9

√

Cortex-M0

√

Cortex-M1

√

Cortex-M3

√

Cortex-M4

√



二、ULINK 的安装使用

1、请确保ULINK驱动已经正确安装，不然不能使用UINK仿真器。

2、 工程设置

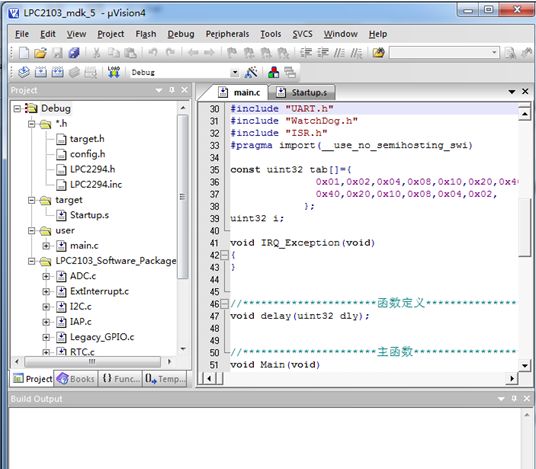

打开一个工程文件，如下所示





点工程设置图标，如下

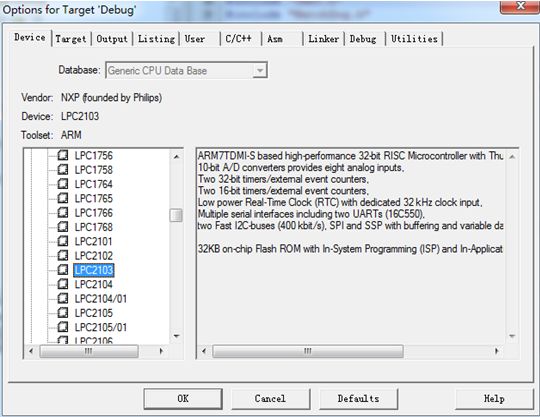

打开工程设置页面,选择芯片型号：LPC2103

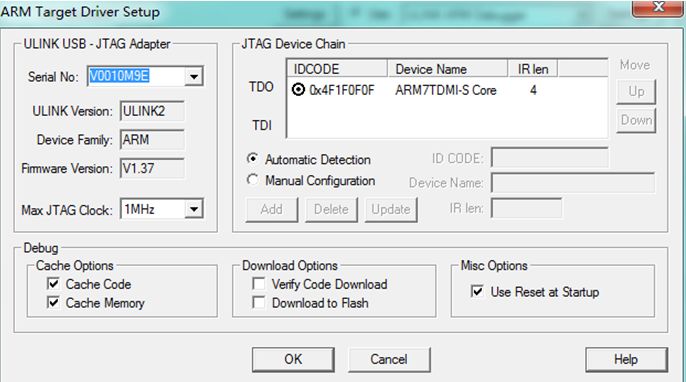

Debug选型卡设置如下：选择右边的硬件仿真，仿真器选择Ulink Arm Debug





点开settings设置如下：

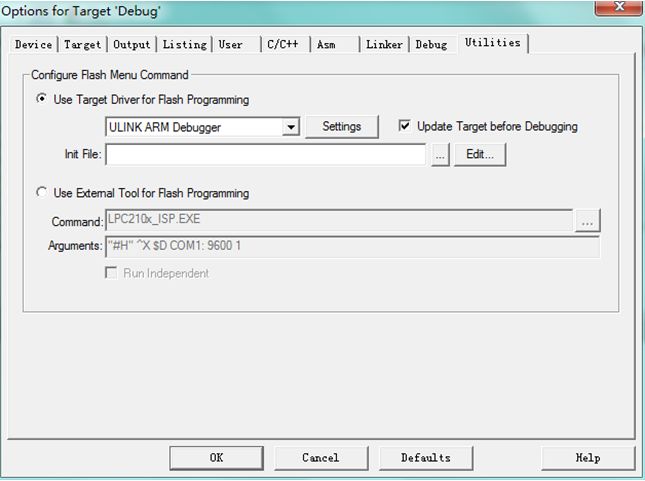

设置Utilies选项卡

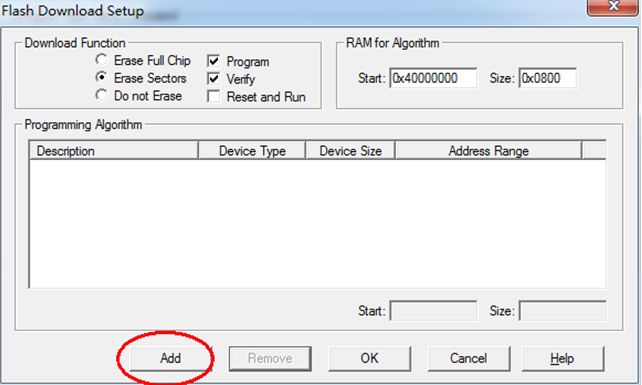

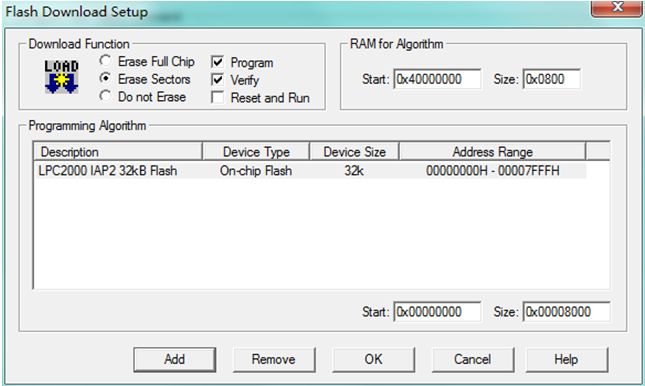

Settings中，首先设置download选项，然后点击Add，添加programming algorithm

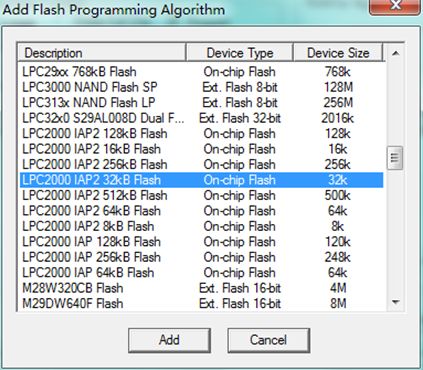

LPC2103芯片的内部flash为32K,所以，选择下面这一项





然后点OK，完成设置





3、 开始调试

好了，下面就可以开始调试了，点Debug快捷图标

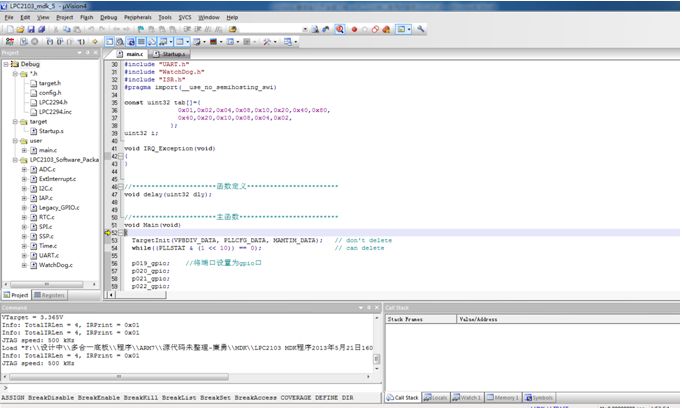

进入仿真界面，如下





我们可以看到仿真工具栏

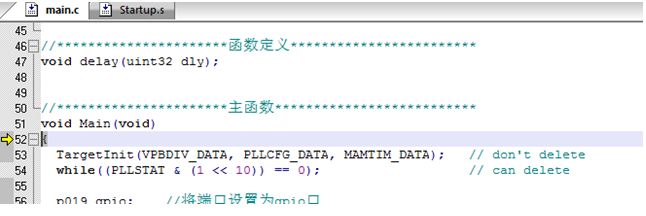

可以看到，程序运行的进度只是箭头



这样，就成功连接ULINK和ARM7核心板了，现在可以进行单步、全速运行等调试了。
