三款ttp223触摸开关电路图分享

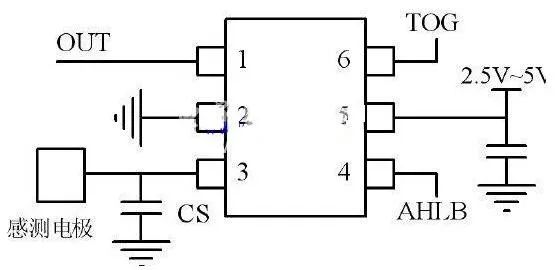

ttp223触摸开关电路图(一)

2.5V~5V宽电压工作范围、3uA~5uA超低工作电流。

SOT23-6封装,属业界最小,设计方便。

外围只需一颗CS电容,设计简单。

感测距离达5cm以上,可通过改变CS电容参数调整感测距离。

多种输出方式任其选择。

可部分替换QT100,成本低廉。

抗干扰能力强,不会误触发。






ttp223触摸开关电路图(二)

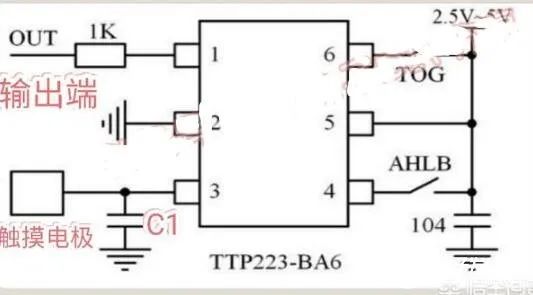

TTP223是触摸台灯常用的一款微功耗CMOS触摸IC,其工作电压最高为5.5V,静态耗电只有几微安。上图电路中,只要触摸一下触摸电极,该IC的输出端就会输出一个高电平的控制信号,若再触摸一下,输出端便会变为低电平。触摸台灯就是用该IC输出的控制信号通过三极管去控制LED灯珠的工作,这样便实现了触摸开关控制。






ttp223触摸开关电路图(三)
