DHCP自动获取IP地址实验（华为）

 思科设备参考：DHCP自动获取IP地址实验（思科）

一，实验目的

路由器搭载DHCP，让PC通过DHCP自动获取IP地址

二，不划分vlan--全局地址池

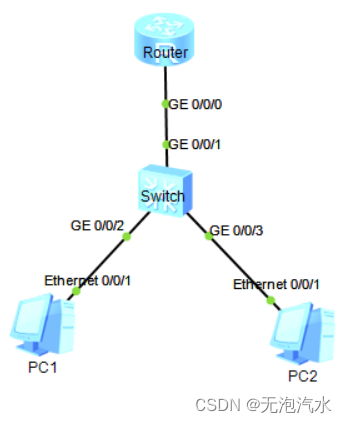

实验拓扑



配置命令

Router

<Huawei>system-view

[Huawei]ip pool mypool                                                    创建一个名为mypool的IP地址池

[Huawei-ip-pool-mypool]network 192.168.10.0                指定IP地址池的基础网络地址

[Huawei-ip-pool-mypool]excluded-ip-address 192.168.10.10 192.168.10.254

                                                                                         从IP地址池中排除该范围的地址

[Huawei-ip-pool-mypool]lease day 2 hour 0 minute 0      设置IP地址的租期

[Huawei-ip-pool-mypool]dns-list 114.114.114.114            为此IP地址池配置DNS服务器地址

[Huawei-ip-pool-mypool]quit

[Huawei]dhcp enable                                                        全局启用DHCP服务

[Huawei]int g0/0/0

[Huawei-GigabitEthernet0/0/0]ip address 192.168.10.254 24                  为接口配置IP地址

[Huawei-GigabitEthernet0/0/0]dhcp select global             在这个接口上启用全局DHCP服务

[Huawei-GigabitEthernet0/0/0]quit

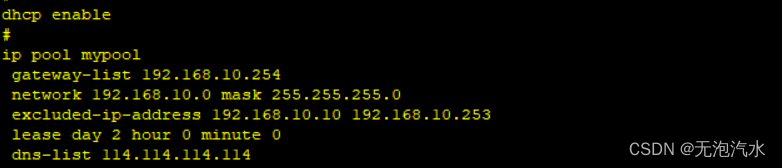

[Huawei]display current-configuration                               显示当前设备的配置信息

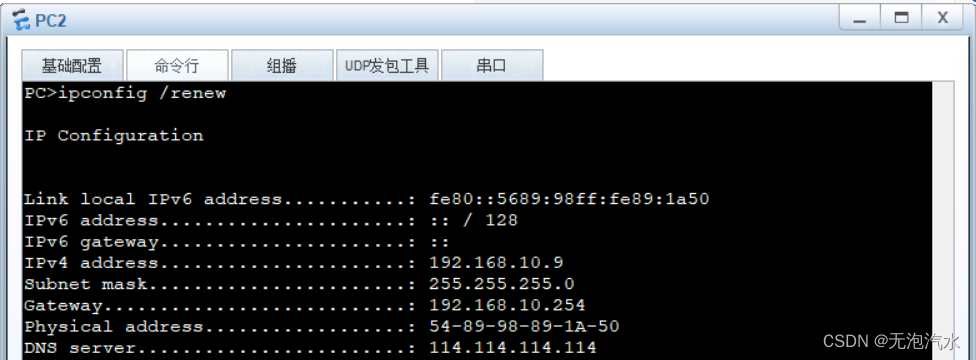

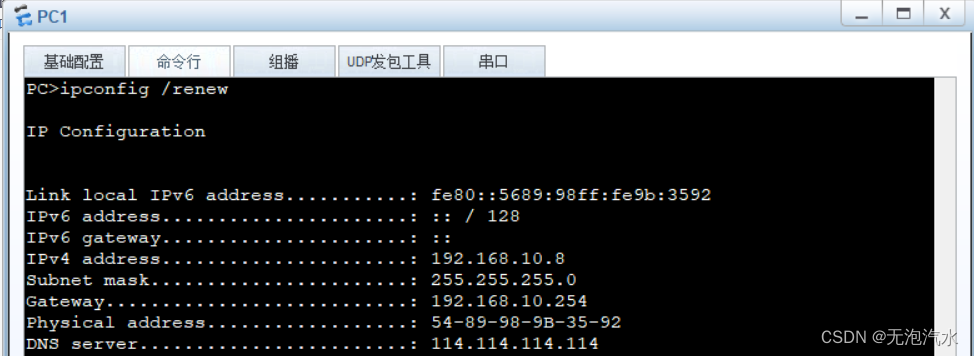

测试结果

PC1 和 PC2 成功获取到 IP 地址

① 打开PC--->基础配置--->IPv4配置--->DHCP--->应用

② 命令行--->输入指令    ipconfig /renew

三，划分vlan--接口地址池

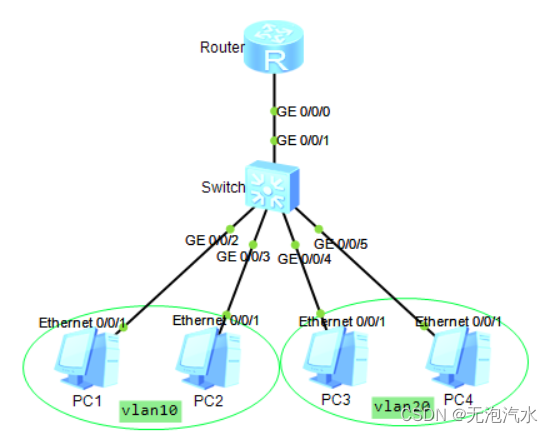

实验拓扑

配置命令

Switch

<Huawei>system-view

[Huawei]vlan batch 10 20                                                批量创建VLAN 10和VLAN 20

[Huawei]int g0/0/1

[Huawei-GigabitEthernet0/0/1]port link-type trunk           将接口配置为Trunk模式

[Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan all        配置Trunk接口允许所有VLAN通过

[Huawei-GigabitEthernet0/0/1]quit

[Huawei]int g0/0/2

[Huawei-GigabitEthernet0/0/2]port link-type access        将接口配置为Access模式

[Huawei-GigabitEthernet0/0/2]port default vlan 10          将接口的默认VLAN设置为VLAN 10

[Huawei-GigabitEthernet0/0/2]quit

[Huawei]int g0/0/3

[Huawei-GigabitEthernet0/0/3]port link-type access

[Huawei-GigabitEthernet0/0/3]port default vlan 10

[Huawei-GigabitEthernet0/0/3]quit

[Huawei]int g0/0/4

[Huawei-GigabitEthernet0/0/4]port link-type access        将接口配置为Access模式

[Huawei-GigabitEthernet0/0/4]port default vlan 20          将接口的默认VLAN设置为VLAN 20

[Huawei-GigabitEthernet0/0/4]quit

[Huawei]int g0/0/5

[Huawei-GigabitEthernet0/0/5]port link-type access

[Huawei-GigabitEthernet0/0/5]port default vlan 20

[Huawei-GigabitEthernet0/0/5]quit

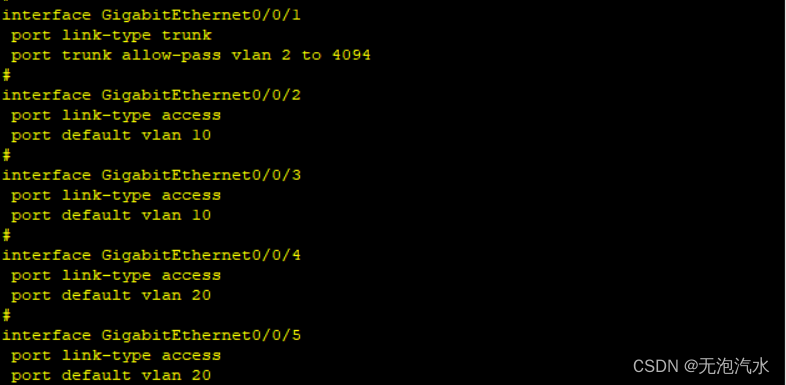

[Huawei]display current-configuration                              显示当前设备的配置信息

Router

<Huawei>system-view

[Huawei]dhcp enable              在设备上启用DHCP服务

[Huawei]int g0/0/0.10

[Huawei-GigabitEthernet0/0/0.10]dot1q termination vid 10

                                                     配置子接口作为802.1Q的终结点，并将VLAN ID设置为10

[Huawei-GigabitEthernet0/0/0.10]ip address 192.168.10.1 24

                                                     为子接口配置IP地址为192.168.10.1

[Huawei-GigabitEthernet0/0/0.10]arp broadcast enable

                                                     启用ARP广播，允许该子接口上发送和接收ARP广播消息

[Huawei-GigabitEthernet0/0/0.10]dhcp select interface

                                                     选择使用接口地址池为DHCP客户端分配IP地址

[Huawei-GigabitEthernet0/0/0.10]dhcp server dns-list 8.8.8.8

                                                     为DHCP客户端配置DNS服务器地址

[Huawei-GigabitEthernet0/0/0.10]dhcp server domain-name vl_10

                                                     为DHCP客户端配置域名为"vl_10"

[Huawei-GigabitEthernet0/0/0.10]dhcp server lease day 3 hour 3 minute 3

                                                     设置DHCP租约时间

[Huawei-GigabitEthernet0/0/0.10]dhcp server excluded-ip-address 192.168.10.5 192.168.10.254                                                                     排除IP地址范围

[Huawei-GigabitEthernet0/0/0.10]quit

[Huawei]int g0/0/0.20

[Huawei-GigabitEthernet0/0/0.20]dot1q termination vid 20

[Huawei-GigabitEthernet0/0/0.20]ip address 192.168.20.1 24

[Huawei-GigabitEthernet0/0/0.20]arp broadcast enable

[Huawei-GigabitEthernet0/0/0.20]dhcp select interface

[Huawei-GigabitEthernet0/0/0.20]dhcp server dns-list 8.8.8.8

[Huawei-GigabitEthernet0/0/0.20]dhcp server domain-name vl_20

[Huawei-GigabitEthernet0/0/0.20]dhcp server lease day 3 hour 3 minute 3

[Huawei-GigabitEthernet0/0/0.20]dhcp server excluded-ip-address 192.168.20.5 192.168.20.254

[Huawei-GigabitEthernet0/0/0.20]quit

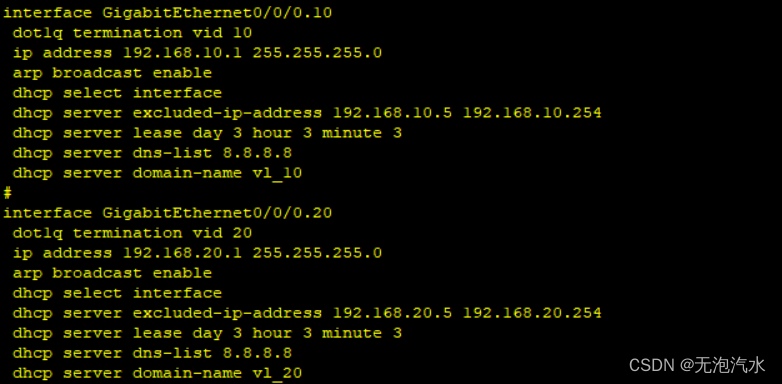

[Huawei]display current-configuration        显示当前设备的配置信息

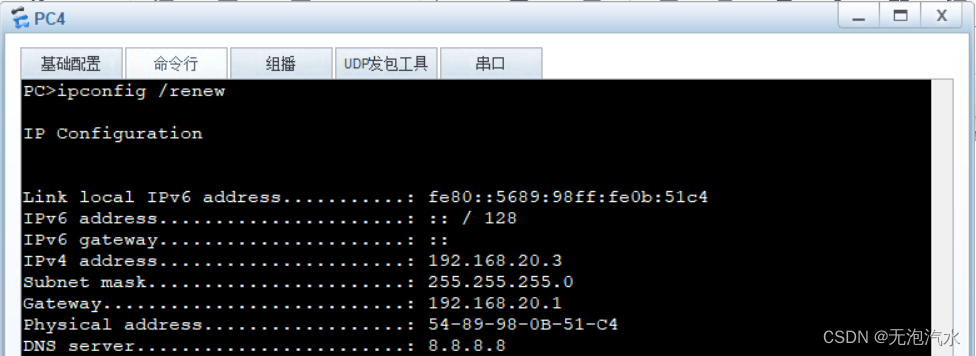

测试结果

四台 PC 都能成功获取到 IP 地址
