IMS基本流程-注册

        IMS包含两个流程，注册流程和呼叫流程，这里先介绍注册流程，在注册之前，需要引入一些相关的概念。

一.相关概念

1.IMS 用户标识体系：IMPI 与 IMPU

        IMS（IP Multimedia Subsystem）包含两个核心基础流程：注册流程与呼叫流程。通过这两个流程的协同运作，实现用户身份认证、网络接入及多媒体通信功能。以下详细阐述注册流程及其相关概念。

1.1 私有标识（IMPI）

       (1) 与物理终端一一对应，作为终端设备与网络之间进行双向认证的唯一凭证。

       (2) 用于验证用户身份合法性，确保通信安全，不直接对外公开。

1.2 公有标识（IMPU）

        (1) 对应实体号码，是用户对外通信时可路由寻址的公开标识，类似于电话号码或互联网地址。

        (2) 支持用户通过多种终端设备（如手机、固定电话）接入网络，并实现不同终端间的通信路由。

1.3 标识映射关系

        IMPU 与 IMPI 之间存在多对多关系，即：

        (1)  一机多号：一个物理终端（对应一个 IMPI）可绑定多个 IMPU（如同一手机支持多个电话号码)。

        (2) 一号多机：一个 IMPU（如主号码）可关联多个 IMPI（如家庭宽带、手机等不同终端共享同一号码）。

2. 标识的 URI 格式规范

IMPU、IMPI 及归属网络域名称均以SIP URI（Session Initiation Protocol Uniform Resource Identifier）或TEL URI形式呈现，具体格式要求如下：

2.1 SIP URI 格式

遵循 “用户名 @域名” 结构，与电子邮件格式一致。

IMPU = "sip:+862588510122@js.ctcims.cn"

其中，+862588510122为用户标识，js.ctcims.cn为归属网络域名。

2.2 TEL URI 格式

以电话号码为核心标识，适用于传统电信网与 IP 网的互通场景。
示例：

IMPU = "tel:+8618885101224"

直接以电话号码+8618885101224作为用户寻址标识。

3.归属域和漫游域

3.1 归属域（Home Domain）

定义：指用户签约数据所属的运营商网络域，即用户办理业务时的签约运营商网络。
核心特征：

        (1) 存储用户的签约信息（如用户标识 IMPI/IMPU、业务权限、认证密钥等）

        (2) 负责对用户进行身份认证、授权及计费管理，是用户在 IMS 网络中的 “归属地”

        (3) 作为用户通信的基础网络，提供默认的服务路由与资源分配

3.2 漫游域（Roaming Domain）

定义：当用户通过归属域以外的其他运营商网络接入IMS时，该外部运营商网络称为漫游域。
核心特征：

        (1) 用户在漫游域内使用网络服务时，需通过漫游协议与归属域交互完成认证和业务授权。

        (2) 漫游域为用户提供临时接入服务，其网络资源与归属域协同工作，确保用户通信连续性。

        (3) 漫游场景分为国内漫游与国际漫

3.3 相对性原则

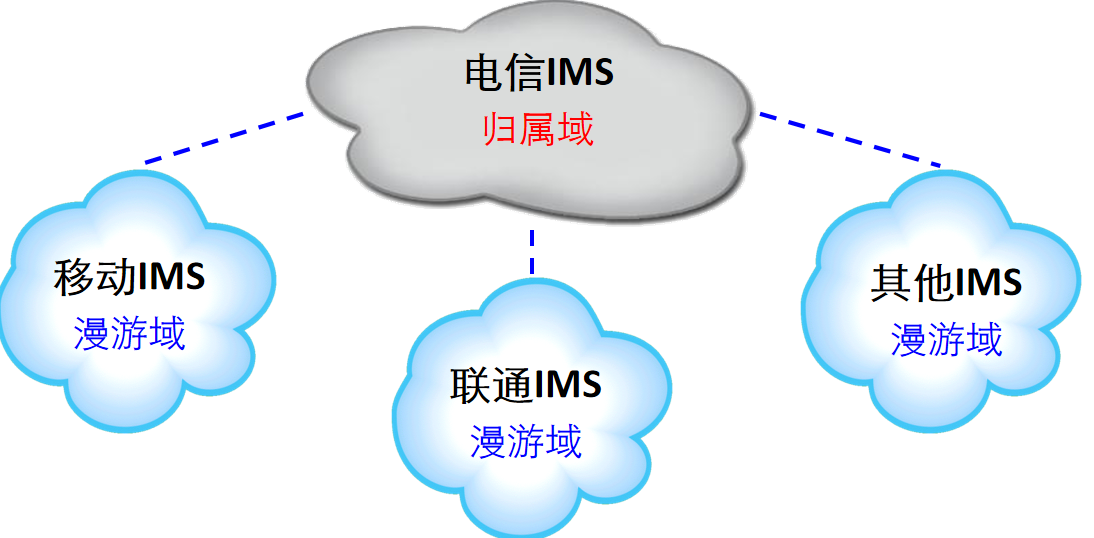

归属域与漫游域的划分是相对运营商而言的,如图1.1所示：

        (1) 对用户而言，其签约的运营商网络始终为归属域，其他运营商网络均为漫游域。

        (2) 对运营商而言，若用户签约于本网络，则为本网络的归属用户；若用户通过其他网络接入本网络服务，则本网络对该用户而言为漫游域。
示例：

        用户 A 签约于运营商 X（归属域为 X），当用户 A 在运营商 Y 的网络覆盖范围内接入时，运营商 Y 的网络即为漫游域。

        运营商 X 与运营商 Y 之间通过漫游协议完成用户认证、业务路由及费用结算。

游，均需依赖归属域与漫游域之间的互联互通协议（如 SIP 中继、运营商间接口协议等）。

图1.1 归属域与漫游域区别

二. 注册流程概念

        在 IMS（IP Multimedia Subsystem）网络中，注册（Registration）是用户终端接入网络并建立通信能力的基础环节，其核心目标如下：

1. 建立通信标识与网络地址的映射

        用户通过 IMPU（SIP URI 或 TEL URI）进行通信，而注册流程的本质是在 IMS 网络中建立用户公有标识（IMPU）与当前终端 IP 地址的对应关系。

        示例：用户 IMPU 为 “sip:user@home.com”，注册时网络记录其当前 IP 为“192.168.1.100”，后续通信请求可通过该 IP 寻址终端。

        作用：确保网络能够基于用户标识（如号码）准确路由信令和媒体流至目标终端。

2. 获取用户位置与业务能力信息

        注册过程中，终端需向网络上报当前位置信息（如归属域或漫游域的网络标识）及支持的业务能力（如高清语音、视频通话等）。

网络通过这些信息：

        为用户分配适配的服务资源（如带宽、编解码协议）

        在漫游场景中协调归属域与漫游域的路由策略

3. 保障网络安全的鉴权与认证

        注册流程通过IMPI（私有标识）与网络的双向认证机制，确保只有合法用户可接入网络。

        具体机制：

                （1）终端使用 IMPI 携带认证密钥（如 AKA 协议）向归属域发起认证请求

                （2）归属域验证通过后，为用户颁发临时会话密钥，用于后续通信加密。

        意义：防止非法终端仿冒用户身份，避免信令欺诈和数据泄露。

4.鉴权

鉴权，即认证，是识别某实体或用户的身份，并确保该实体或用户为合法用户身份的方法。

归属网络通过用户初始注册过程对用户进行鉴权。

        (1) 当用户终端发起初始注册时，S-CSCF根据REGISTER消息中携带的头域以及用户在       HSS上开户时选择的鉴权方式对终端进行鉴权。

        (2) 目前彩固用户使用HTTP Digest鉴权方式，也即使用用户名和密码进行鉴权。

 注册过程的鉴权与认证保证了网络的安全性。

三. 业务签约

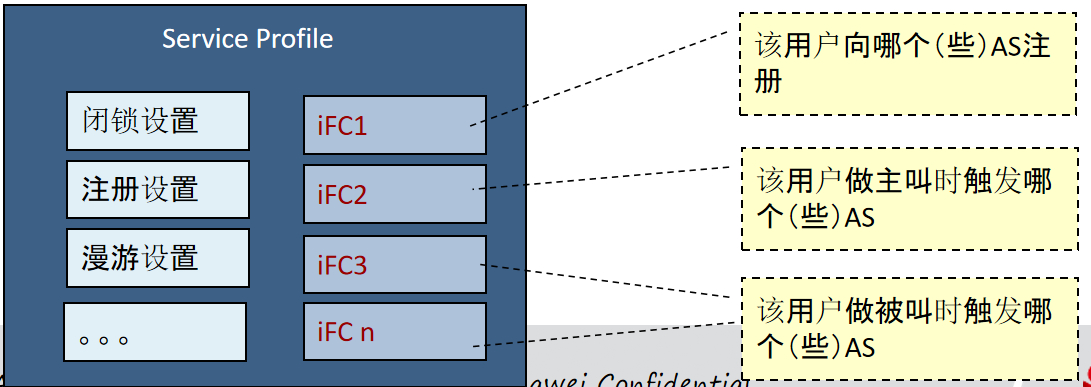

业务签约数据（Service Profile）是业务和用户相关数据的一个集合，如图3.1所示

       （1）可选项目包括计费地址设置、闭锁设置、注册权限设置、漫游权限设置、签约媒体ID、 初始过滤准则iFC（Initial Filter Criteria）等。

        （2）其中的iFC将指示SCSCF进行业务的触发（仅用于触发AS，具体业务由AS实现）

        （3）开户时在HSS中配置并储存，注册成功后下发到SCSCF。

图3.1 业务签约数据

四. 隐式注册、第三方注册

4.1 隐式注册（IRS－Implicit Registration Set）

(1) 当一个IMPI关联多个IMPU，且多个IMPU处于相同的隐式注册集中时，允许通过其中的一个IMPU的一次IMS注册完成隐式注册集中其他所有IMPU的注册，这被称为隐式注册。

(2) 在S-CSCF进行呼叫控制时需要用到缺省IMPU，HSS向S-CSCF下发用户签约数据时，会将IRS中的缺省IMPU发给S-CSCF。

4.2 第三方注册 (Third-Party Resgister)

如果用户已签约IMS业务，则用户成功注册后，S-CSCF要检查所下载的初始过滤准则iFC，并触发去往为用户服务的AS的路由，通知AS用户已经注册并且可到达。

五.注册流程

5.1 P-CSCF的发现过程

        为了和IMS网络通信，UE必须知道P-CSCF的至少一个IP地址，UE查找P-CSCF IP地址的过程为CSCF发现过程。具体过程是这样子的：

（1）UE → BAC：接入请求（含 BAC 地址配置）

（2） BAC → DNS：请求解析 P-CSCF 域名（pcscf1.ims.example.com）

（3）DNS → BAC：返回 P-CSCF IP（如 10.0.1.5）

（4）UE → P-CSCF：发送 SIP REGISTER 请求（携带 IMPI/T-IMPU）

通过以上流程，UE 最终获取 P-CSCF 的 IP 地址，完成 IMS 注册的第一步网络节点发现。

5.2 S-CSCF的分配

当一个用户注册到网络中要接入IMS业务时，I-CSCF就分配一个S-CSCF给UE。

I-CSCF与HSS通过Cx接口进行通讯，从而得到选择S-CSCF时所需要的信息：

        （1）当HSS返回一个S-CSCF的名字时，I-CSCF使用HSS返回的S-CSCF的名字去查找S-CSCF的IP地址

        （2）当HSS返回一个S-CSCF的能力集时，I-CSCF根据接收到的每个S-CSCF的能力集进行某种选择算法，选择一个合适的S-CSCF.

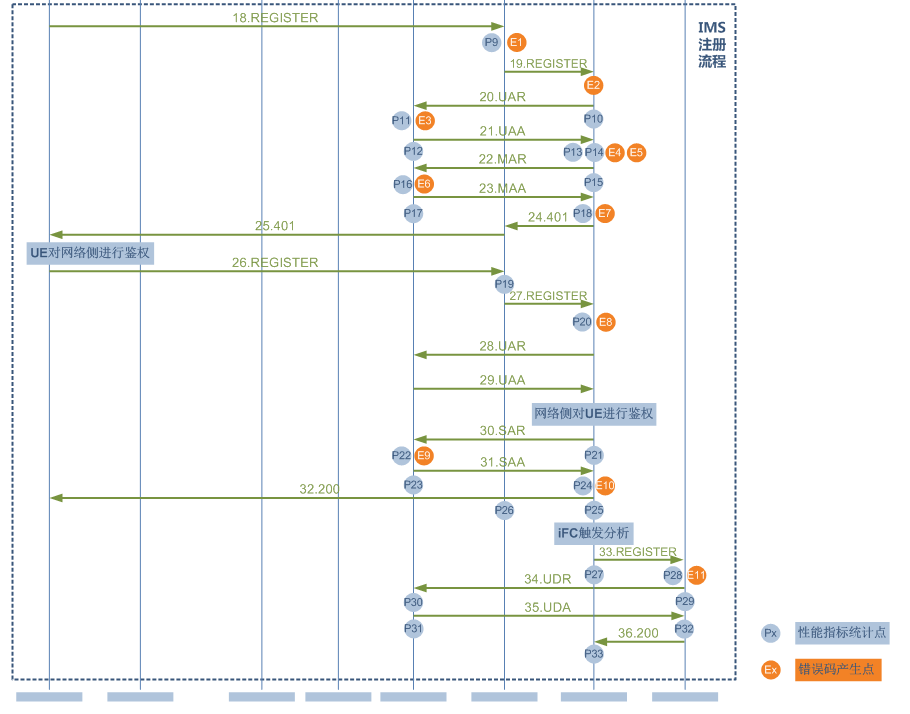

5.3 注册信令流程

（1）UE首先读取USIM卡信息获取IMSI，再从IMSI推导出IMPI和T-IMPU，向IMS拜访网络入口P-CSCF发送REGISTER消息请求注册。REGISTER消息样例如下，关键头如下所示”

1. Request-URI：标明注册目标（如 IMS 网络地址），类似 “我要去 XX 窗口办理业务”。

2. From/To：填写临时号码（T-IMPU），表明 “我是 XXX，要注册自己”。

3. Contact：留下 IP 地址、注册时长（如 24 小时）和支持的业务（如 VoLTE），类似 “我的联系方式是 XXX，能办这些事”。

4. Authorization：提供私有标识（IMPI，类似身份证号）和密码验证，证明 “我是合法用户”。

5. Via：记录消息经过的节点（如 P-CSCF），确保回复能原路返回，类似 “快递物流轨迹”。

REGISTER sip:ims.mnc020.mcc460.3gppnetwork.org SIP/2.0
To: <sip:460200755002189@ims.mnc020.mcc460.3gppnetwork.org>
From: <sip:460200755002189@ims.mnc020.mcc460.3gppnetwork.org>;tag=Z7dcbdF
Contact: <sip:460200755002189@50.53.51.2:5060>;expires=3600;+g.3gpp.icsi-ref="urn%3Aurn-7%3A3gpp-service.ims.icsi.mmtel";+g.3gpp.smsip;+sip.instance="<urn:gsma:imei:35745704-383256-8>"
P-Access-Network-Info: 3GPP-E-UTRAN-TDD;utran-cell-id-3gpp="4602000000000200"
Supported: path
Allow: INVITE,ACK,BYE,CANCEL,REGISTER,INFO,PRACK,SUBSCRIBE,NOTIFY,MESSAGE,REFER,PUBLISH
Authorization: Digest username="460200755002189@ims.mnc020.mcc460.3gppnetwork.org",realm="ims.mnc020.mcc460.3gppnetwork.org",uri="sip:ims.mnc020.mcc460.3gppnetwork.org",nonce="",response=""
Call-ID: Y6dcbdFAK@50.53.51.2
CSeq: 1 REGISTER
Max-Forwards: 70
User-Agent: RCS-client/OMA1.0 HW-VxW/V1.0
Via: SIP/2.0/UDP 50.53.51.2:5060;branch=z9hG4bKW8dcbd2vnaYvnQfaaqep;rport
Content-Length: 0

 （2）P-CSCF根据Request-URI头域中域名查询DNS服务器，获得归属域网络入口I-CSCF网元地址，向I-CSCF转发REGISTER消息。转发消息前的处理：

1. 向 Via 头域添加自身地址
        操作：插入地址信息 192.221.66.1:13801
        作用：记录消息流经的节点路径，确保网络返回的响应消息能按原路回传至 UE，类似 “快递物流追踪记录”。
2. 插入 Path 头域
        操作：填入地址 sip:term@192.221.66.1:13801;...（含 IP、端口等参数）
        作用：为后续会话（如呼叫）提供 P-CSCF 的固定路由地址，方便被叫方的 S-CSCF 找到当前 P-CSCF，确保通信链路正确建立。
3. 填充 P-Visited-Network-ID 头域
        操作：从本地配置（ADD PCSCF）获取 “本地网络标识” 参数并填入
        作用：向用户的归属网络报告当前所在的 “拜访网络”（漫游域或接入域）信息，用于归属网络识别用户位置并适配服务（如漫游计费、路由策略）。
4. 插入 P-Charging-Vector 头域
        操作：添加计费标识 icid-value="pcscf06.193.152.20140804063708"
        作用：传递计费相关信息（如计费点标识、时间戳）至网络计费系统，确保用户业务使用量可准确计量和扣费。
5. 设置 Require 头域
        操作：标明后续网元需支持的处理要求（如特定协议扩展）
        作用：强制要求下游节点（如 I-CSCF、S-CSCF）支持指定功能，保障消息处理的兼容性和业务逻辑的正确执行。

（3） I-CSCF收到REGISTER消息后，做如下处理：

        1.从Via头域获取P-CSCF的地址或主机名，并检查P-CSCF的地址或主机名是否在信任域或本地域（通过ADD TDMI命令中的“可信任域名”参数配置）：

                查询到：允许注册

                未查询到：返回错误码403，拒绝注册请求

        2.根据本地IHSS表，选择优先级最高的HSS，再查寻IHSS表获取HSS网元的IP，向融合HLR/HSS发送UAR消息，请求获取S-CSCF的地址或者能力集。消息中携带的关键信元如下所示

            publicIdentity：即用户的公共身份标识符，T-IMPU；
            userName:即用户的私有身份标识符，IMPI；
            visitedNetworkIdentifier：拜访网络域名；

  (4) 融合HLR/HSS收到UAR消息，根据本地数据库中的用户开户信息，判断用户已开户，则向I-CSCF发送UAA消息，返回S-CSCF的地址或者能力集。

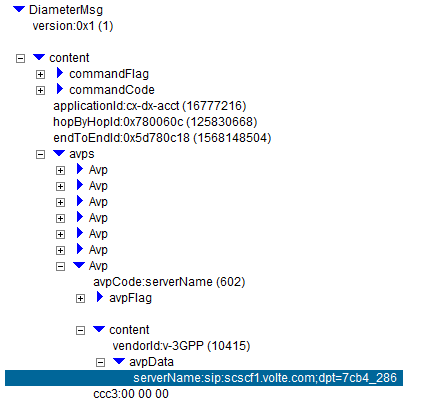

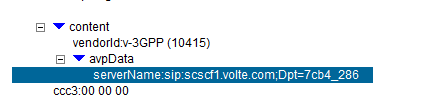

        当UAA消息中携带Server-Name时，表示携带的为S-CSCF的地址。

        当UAA消息中携带Server-Capabilities时，表示携带的为S-CSCF的能力集。

(5) I-CSCF根据融合HLR/HSS返回的S-CSCF地址，向S-CSCF转发REGISTER消息。S-CSCF向融合HLR/HSS发送MAR消息，请求获取认证向量AV（Authorization Vector）。并且通知融合HLR/HSS当前S-CSCF为该用户服务，保证401鉴权挑战消息之后的REGISTER消息能够到达同一个SCSCF。

 (6)融合HLR/HSS向S-CSCF返回MAA响应，包括鉴权五元组XRES（Expected Response）、RAND（Random Challenge）、AUTN（Authentication Token）、IK（Integrity Key）和CK（Cipher Key）。关键信元如下所示：

    sipNumberAuthItems：确切鉴权向量的组数；
    sipItemNumber：标识SIP-Auth-Data-Item AVP在鉴权组中的排列顺序；
    sipAuthenticationScheme：此AVP表示SIP消息认证方案，即鉴权方式；
    sipAuthenticate：由五元组中的RAND与AUTN生成；
    sipAuthorization：由五元组中的XRES生成；
    confidentialityKey：五元组中的CK信息；
    integrityKey：五元组中的IK信息；

（7） S-CSCF根据RAND和AUTN生成nonce，并将nonce同IK，CK，以及鉴权算法放到WWW-Authenticate头域中，随401响应返回给P-CSCF。同时，S-CSCF保存参数XRES，以备后续对用户的鉴权响应进行验证。

  (8) P-CSCF从消息中取出IK和CK并保存，将消息中剩余的鉴权元素RAND和AUTN继续向UE转发。

  (9) UE收到401响应后，根据本地ISIM（IMS Subscriber Identity Module）中保存的共享密钥对AUTN进行认证，认证通过则表明401消息来源于用户真实的归属网络。再基于共享密钥和RAND计算出RES（Response），重新构造REGISTER消息，携带RES，按照初始REGISTER消息的路径发给P-CSCF

  (10) P-CSCF按照初始REGISTER消息的路径发送后续REGISTER给I-CSCF。

  (11) I-CSCF收到REGISTER消息后，做如下处理：

I-CSCF从Via头域获取P-CSCF的地址或主机名，并检查P-CSCF的地址或主机名是否在信任域或本地域（通过ADD TDMI命令中的“可信任域名”参数配置）。

        查询到记录：表明用户当前的拜访网络可信任，I-CSCF允许用户进行注册，继续进行后续处理。

        未查询到记录：表明用户当前的拜访网络不可信任，I-CSCF会返回错误码403，提示“Request From Untrusted Domain”，拒绝用户的注册请求。

根据本地IHSS表（通过ADD IHSS配置）中的“优先级”参数设置，选择优先级最高的HSS；再查询IHSSL表（通过ADD IHSSL配置）获取HSS网元的IP地址，向融合HLR/HSS发送UAR消息，请求获取S-CSCF的地址或者能力集。

  (12) S-CSCF向UE侧反馈200响应，表明初始注册成功。

  (13) S-CSCF根据从融合HLR/HSS处下载的用户签约信息，判断其中有针对REGISTER请求的iFC（initial Filter Criteria）数据，S-CSCF根据iFC中ATS地址，向ATS发送第三方注册请求。如果用户签约信息中包含多条针对REGISTER请求的iFC数据，S-CSCF会根据优先级从高到低依次发送给iFC中的ATS地址。
