2.9深入GPU硬件架构及运行机制

1、GPU是如何与CPU协调工作的?

2、GPU也有缓存机制吗?有几层?它们的速度差异多少?

3、GPU的渲染流程有哪些阶段?它们的功能分别是什么?

4、Early-Z技术是什么?发生在哪个阶段?这个阶段还会发生什么?

5、SIMD和SIMT是什么?它们的好处是什么?co-issue呢?

6、GPU是并行处理的么?若是,硬件层是如何设计和实现的?

7、GPC、TPC、SM是什么?Warp又是什么?它们和Core、Thread之间的关系如何?

8、顶点着色器(VS)和像素着色器(PS)可以是同一处理单元吗?为什么?

9、像素着色器(PS)的最小处理单位是1像素吗?为什么?会带来什么影响?

10、Shader中的if、for等语句会降低渲染效率吗?为什么?

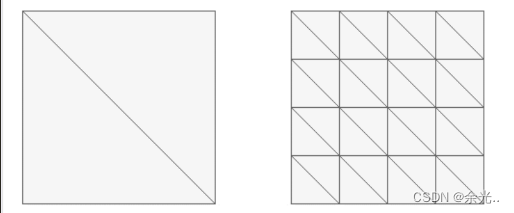

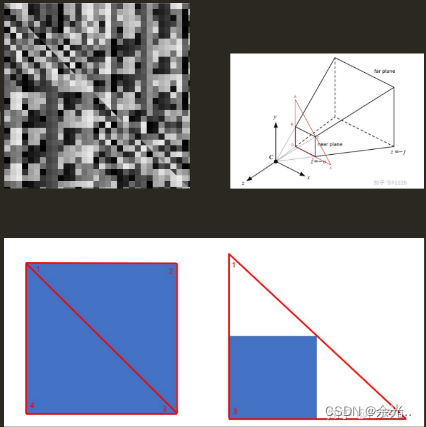

11、如下图,渲染相同面积的图形,三角形数量少(左)的还是数量多(右)的效率更快?为什么?

12、GPU Context是什么?有什么作用?

13、造成渲染瓶颈的问题很可能有哪些?该如何避免或优化它们?

一、GPU是什么

NVIDIA GPU芯片实物图

  • GPU全称是Graphics Processing Unit,图形处理单元。
  • 它的功能最初与名字一致,是专门用于绘制图像和处理图元数据的特定芯片,后来渐渐加入了其它很多功能。
  • 我们日常讨论GPU和显卡时,经常混为一谈,严格来说是有所区别的。
  • GPU是显卡(Video card、Display card、Graphics card)最核心的部件,但除了GPU,显卡还有散热器、通讯元件、与主板和显示器连接的各类插槽。

二、Gpu物理架构

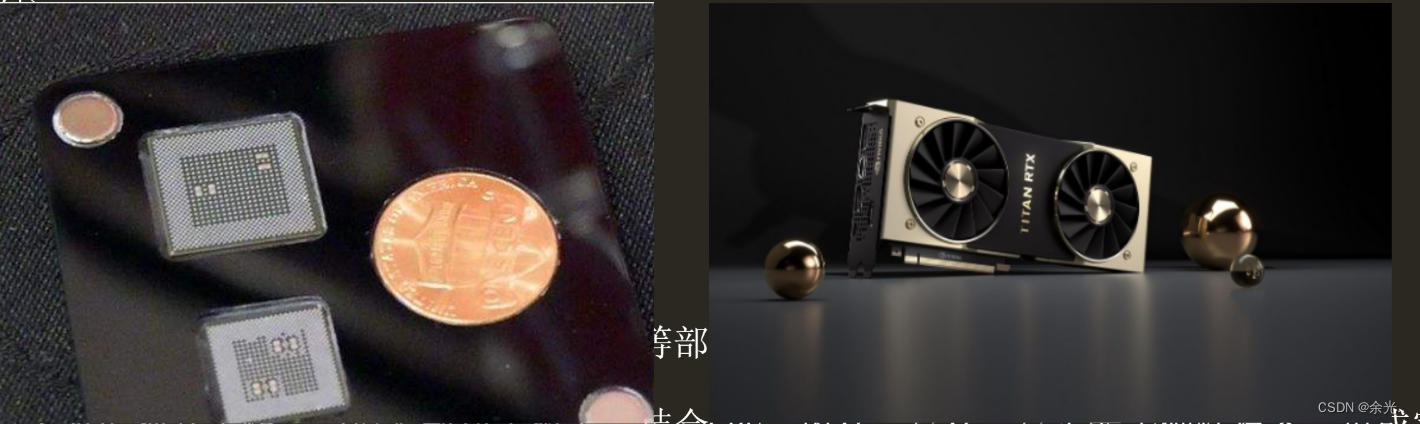

由于纳米工艺的引入,GPU可以将数以亿记的晶体管和电子器件集成在一个小小的芯片内。从宏观物理结构上看,现代大多数桌面级GPU的大小跟数枚硬币同等大小,部分甚至比一枚硬币还小(下图)。

当GPU结合散热风扇、PCI插槽、HDMI接口等部件之后,就组成了显卡(上图)。

显卡不能独立工作,需要装载在主板上,结合CPU、内存、显存、显示器等硬件设备,组成完整的PC机。

三、英伟达GPU架构的发展史

NVIDIA GPU架构历经多次变革,从起初的Tesla发展到最新的Turing架构,发展史可分为以下时间节点:

2008 - Tesla

Tesla最初是给计算处理单元使用的,应用于早期的CUDA系列显卡芯片中,并不是真正意义上的普通图形处理芯片。

2010 - Fermi

Fermi是第一个完整的GPU计算架构。首款可支持与共享存储结合纯cache层次的GPU架构,支持ECC的GPU架构。

2012 - Kepler

Kepler相较于Fermi更快,效率更高,性能更好。

2014 - Maxwell

其全新的立体像素全局光照 (VXGI) 技术首次让游戏 GPU 能够提供实时的动态全局光照效果。基于 Maxwell 架构的 GTX 980 和 970 GPU 采用了包括多帧采样抗锯齿 (MFAA)、动态超级分辨率 (DSR)、VR Direct 以及超节能设计在内的一系列新技术。

2016 - Pascal

Pascal 架构将处理器和数据集成在同一个程序包内,以实现更高的计算效率。1080系列、1060系列基于Pascal架构

2017 - Volta

Volta 配备640 个Tensor 核心,每秒可提供超过100 兆次浮点运算(TFLOPS) 的深度学习效能,比前一代的Pascal 架构快5 倍以上。

2018 - Turing

Turing 架构配备了名为 RT Core 的专用光线追踪处理器,能够以高达每秒 10 Giga Rays 的速度对光线和声音在 3D 环境中的传播进行加速计算。Turing 架构将实时光线追踪运算加速至上一代 NVIDIA Pascal™ 架构的 25 倍,并能以高出 CPU 30 多倍的速度进行电影效果的最终帧渲染。2060系列、2080系列显卡也是跳过了Volta直接选择了Turing架构。

四、Gpu微观物理结构

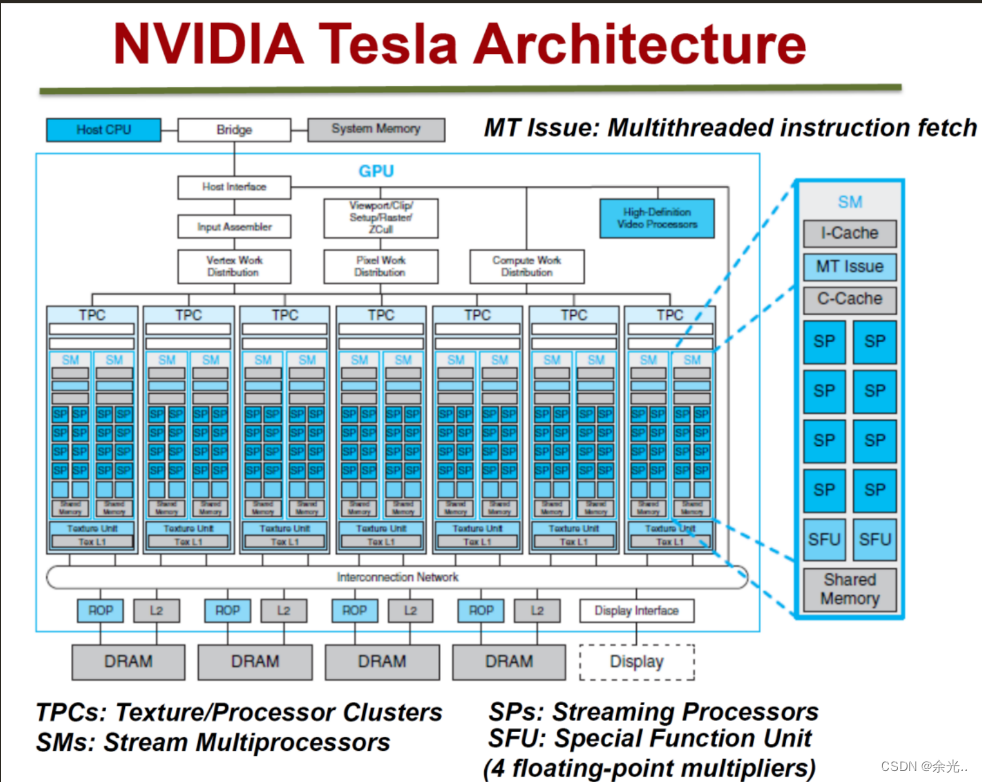

NVidia Tesla架构

Tesla微观架构总览图

下面将阐述它的特性和概念:

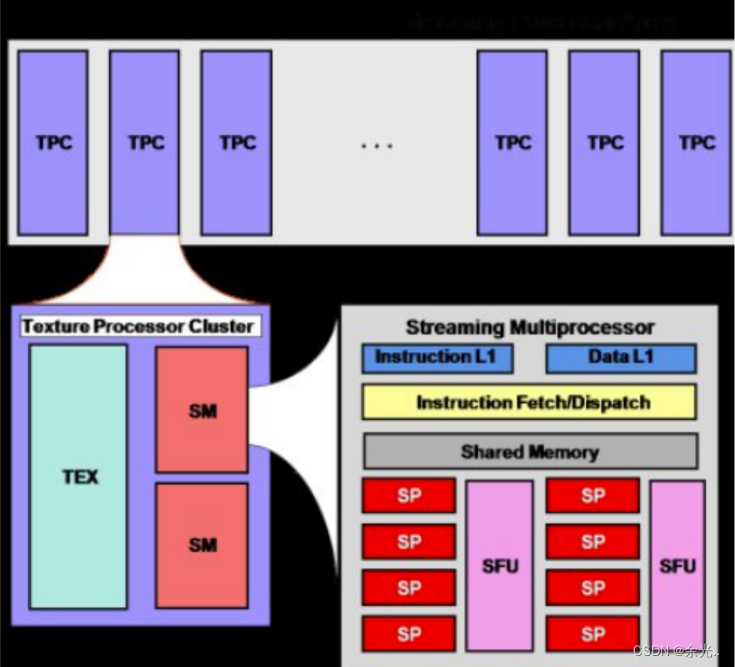

  • 拥有7组TPC(Texture/Processor Cluster,纹理处理簇)
  • 每个TPC有两组SM(Stream Multiprocessor,流多处理器)
  • 每个SM包含:8个SP(Streaming Processor,流处理器)
  • 2个SFU(Special Function Unit,特殊函数单元)
  • L1缓存、MT Issue(多线程指令获取)、C-Cache(常量缓存)、共享内存
  • 除了TPC核心单元,还有与显存、CPU、系统内存交互的各种部件。

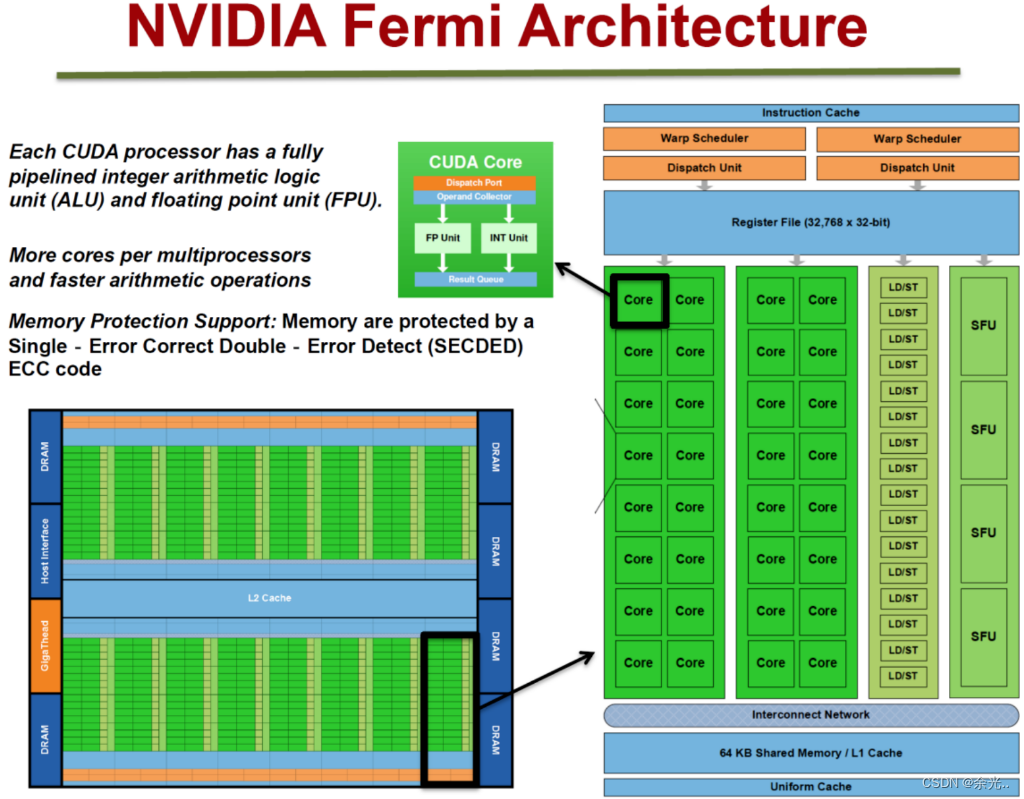

NVidia Fermi架构

 Fermi微观架构总览图

下面将阐述它的特性和概念:

  • 拥有16个SM
  • 2个Warp Scheduler(线程束)
  • 两组共32个Core
  • 16组加载存储单元(LD/ST)
  • 4个特殊函数单元(SFU)
  • 分发单元(Dispatch Unit)
  • 每个Core:1个FPU(浮点数单元)、1个ALU(逻辑运算单元)

NVidia Maxwell架构

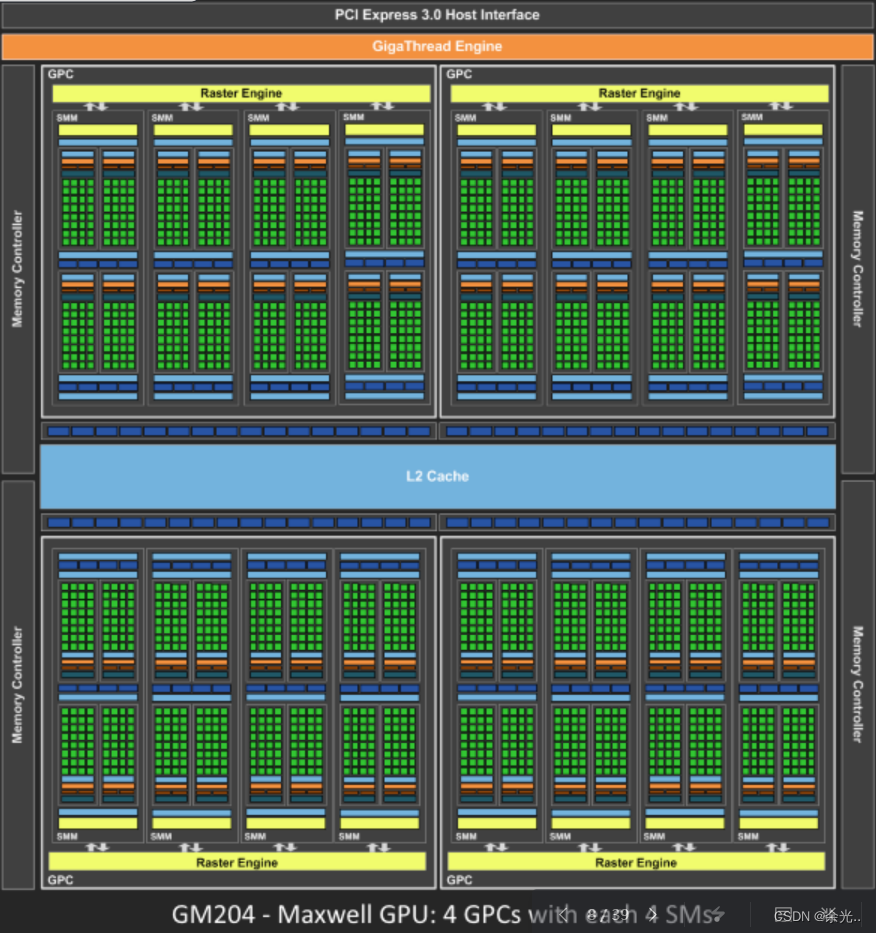

Maxwell微观架构总览图

下面将阐述它的特性和概念:

  • 采用了Maxwell的GM204,拥有4个GPC,
  • 每个GPC有4个SM,对比Tesla架构来说,
  • 在处理单元上有了很大的提升。

NVidia Turing架构

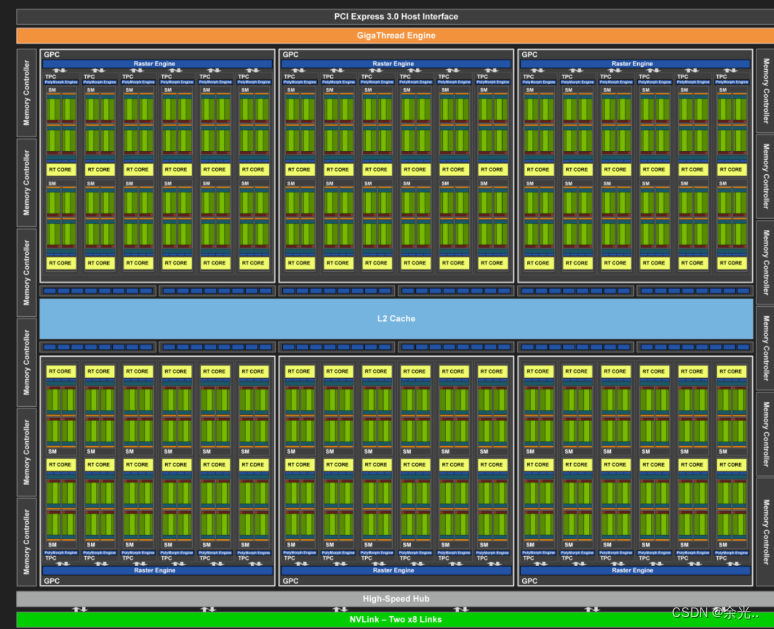

Turing微观架构总览图

下面将阐述它的特性和概念:

  • 6 GPC(图形处理簇)
  • 36 TPC(纹理处理簇)
  • 72 SM(流多处理器)
  • 每个GPC有6个TPC,每个TPC有2个SM
  • 4,608 CUDA核
  • 72 RT核
  • 576 Tensor核
  • 288 纹理单元
  • 12x32位 GDDR6内存控制器 (共384位)

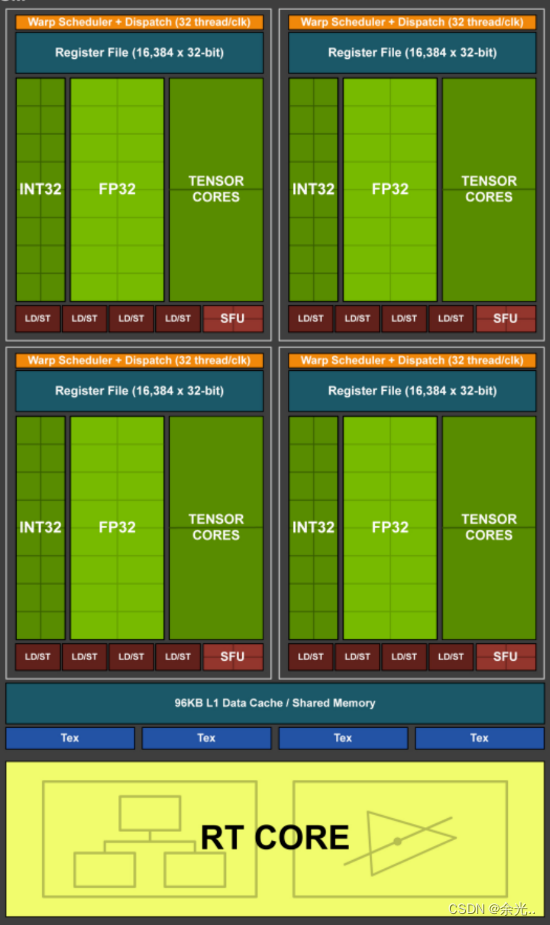

Turing单个SM的结构图

每个SM包含:

  • 64 CUDA核
  • CUDA是NVIDIA推出的统一计算架构
  • 8 Tensor核
  • Tensor Core是专为执行张量或矩阵运算而设计的专用执行单元
  • 256 KB寄存器文件

核心组件结构:

  • 包含关系 GPC-->TPC-->SM-->CORE
  • SM中包含Poly Morph Engine(多边形引擎)、L1 Cache(L1缓存)、Shared Memory(共享内存)、Core(执行数学运算的核心)等
  • CORE中包含ALU、FPU、Execution Context(执行上下文)、(Detch)、解码(Decode)

五、GPU架构的共性

 纵观上所有GPU架构,可以发现它们虽然有所差异,但存在着很多相同的概念和部件:

  • GPC(图形处理簇)
  • TPC(纹理处理簇)
  • Thread(线程)
  • SM、SMX、SMM(Stream Multiprocessor,流多处理器)
  • Warp线程束、Warp Scheduler(Warp编排器)
  • SP(Streaming Processor,流处理器)
  • Core(执行数学运算的核心)
  • ALU(逻辑运算单元)
  • FPU(浮点数单元)
  • SFU(特殊函数单元)
  • ROP(render output unit,渲染输入单元)
  • Load/Store Unit(加载存储单元)
  • L1 Cache(L1缓存)
  • L2 Cache(L2缓存)
  • Shared Memory(共享内存)
  • Register File(寄存器)

GPU为什么会有这么多层级且有这么多雷同的部件?

答案是GPU的任务是天然并行的,现代GPU的架构皆是以高度并行能力而设计的

六、GPU渲染总览

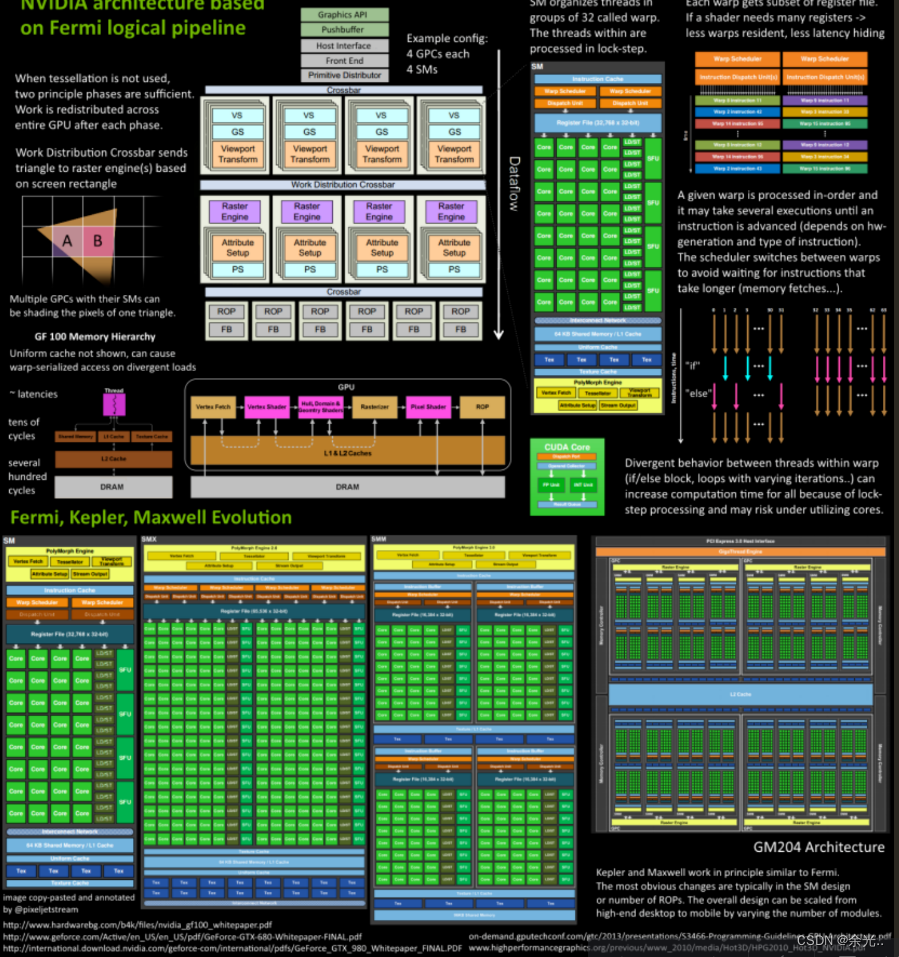

Fermi架构的运行机制总览图

从Fermi开始NVIDIA使用类似的原理架构,使用一个Giga Thread Engine来管理所有正在进行的工作,GPU被划分成多个GPCs(Graphics Processing Cluster),每个GPC拥有多个SM(SMX、SMM)和一个光栅化引擎(Raster Engine),它们其中有很多的连接,最显著的是Crossbar,它可以连接GPCs和其它功能性模块(例如ROP或其他子系统)。

程序员编写的shader是在SM上完成的。

每个SM包含许多为线程执行数学运算的Core(核心)。

例如,一个线程可以是顶点或像素着色器调用。

这些Core和其它单元由Warp Scheduler驱动,Warp Scheduler管理一组32个线程作为Warp(线程束)并将要执行的指令移交给Dispatch Units。

GPU中实际有多少这些单元(每个GPC有多少个SM,多少个GPC ......)取决于芯片配置本身

七、GPU逻辑管线

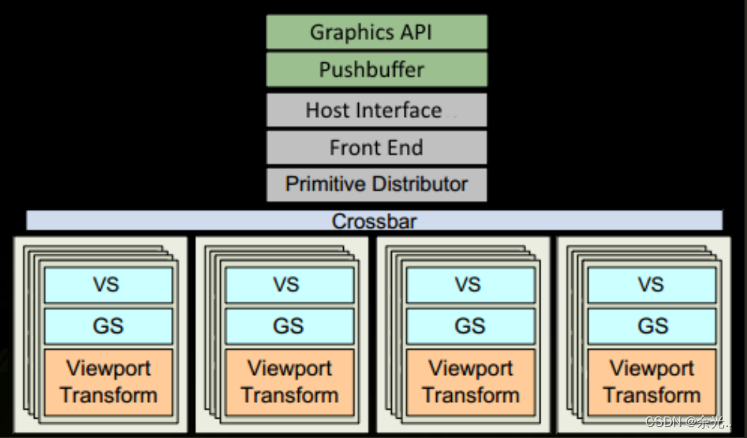

了解的部件和概念之后,可以深入阐述GPU的渲染过程和步骤。下面将以Fermi家族的SM为例,进行逻辑管线的详细说明。

1、程序通过图形API(DX、GL、WEBGL)发出drawcall指令,指令会被推送到驱动程序,驱动会检查指令的合法性,然后会把指令放到GPU可以读取的Pushbuffer中。

2、经过一段时间或者显式调用flush指令后,驱动程序把Pushbuffer的内容发送给GPU,GPU通过主机接口(Host Interface)接受这些命令,并通过前端(Front End)处理这些命令。

3、在图元分配器(Primitive Distributor)中开始工作分配,处理indexbuffer中的顶点产生三角形分成批次(batches),然后发送给多个GPCs。这一步的理解就是提交上来n个三角形,分配给这几个GPC同时处理。

4、在GPC中,每个SM中的Poly Morph Engine负责通过三角形索引(triangle indices)取出三角形的数据(vertex data),即图中的Vertex Fetch模块。

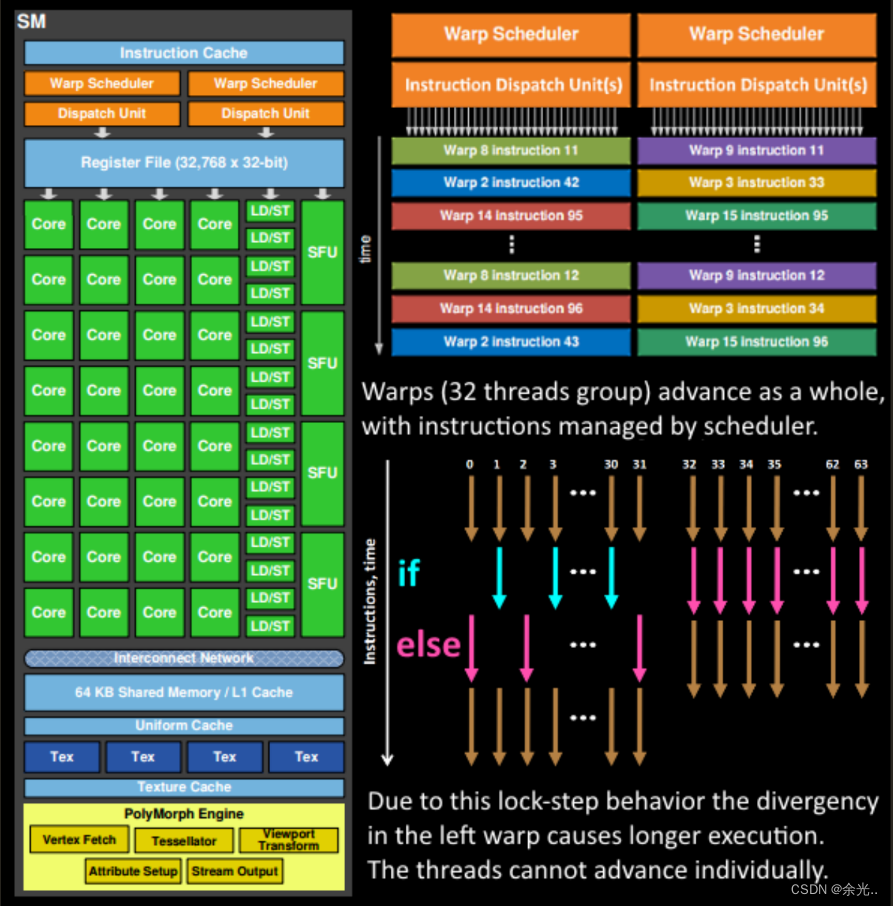

5、在获取数据之后,在SM中以32个线程为一组的线程束(Warp)来调度,来开始处理顶点数据

6、SM的warp调度器会按照顺序分发指令给整个warp,单个warp中的线程会锁步(lock-step)执行各自的指令,如果线程碰到不激活执行的情况也会被遮掩(be masked out)

7、warp中的指令可以被一次完成,也可能经过多次调度,例如通常SM中的LD/ST(加载存取)单元数量明显少于基础数学操作单元。

8、由于某些指令比其他指令需要更长的时间才能完成,特别是内存加载,warp调度器可能会简单地切换到另一个没有内存等待的warp,这是GPU如何克服内存读取延迟的关键,只是简单地切换活动线程组

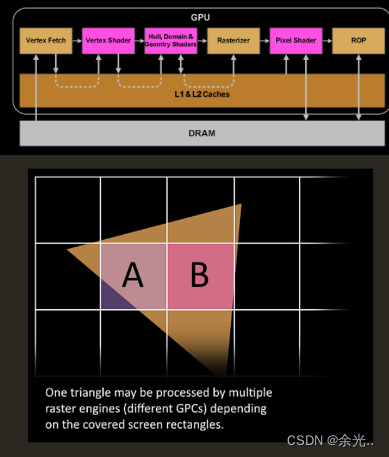

9、一旦warp完成了vertex-shader的所有指令,运算结果会被Viewport Transform模块处理,三角形会被裁剪然后准备栅格化,GPU会使用L1和L2缓存来进行vertex-shader和pixel-shader的数据通信。

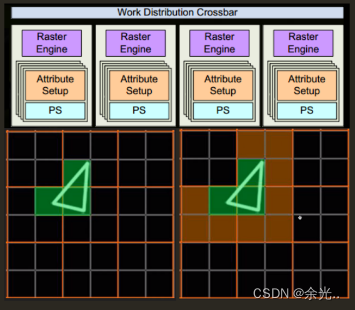

10、接下来这些三角形将被分割,再分配给多个GPC,三角形的范围决定着它将被分配到哪个光栅引擎(raster engines),每个raster engines覆盖了多个屏幕上的tile,这等于把三角形的渲染分配到多个tile上面。也就是像素阶段就把按三角形划分变成了按显示的像素划分了。

11、SM上的Attribute Setup保证了从vertex-shader来的数据经过插值后是pixel-shade是可读的。

12、GPC上的光栅引擎(raster engines)在它接收到的三角形上工作,来负责这些这些三角形的像素信息的生成(同时会处理背面剔除和Early-Z剔除)。

13、32个像素线程将被分成一组,或者说8个2x2的像素块,这是在像素着色器上面的最小工作单元,在这个像素线程内,如果没有被三角形覆盖就会被遮掩,SM中的warp调度器会管理像素着色器的任务。

14、接下来的阶段就和vertex-shader中的逻辑步骤完全一样,但是变成了在像素着色器线程中执行。 由于不耗费任何性能可以获取一个像素内的值,导致锁步执行非常便利,所有的线程可以保证所有的指令可以在同一点

 15、最后一步,现在像素着色器已经完成了颜色的计算还有深度值的计算,在这个点上,我们必须考虑三角形的原始api顺序,然后才将数据移交给ROP(render output unit,渲染输入单元),一个ROP内部有很多ROP单元,在ROP单元中处理深度测试,和framebuffer的混合,深度和颜色的设置必须是原子操作,否则两个不同的三角形在同一个像素点就会有冲突和错误。

八、Early-Z

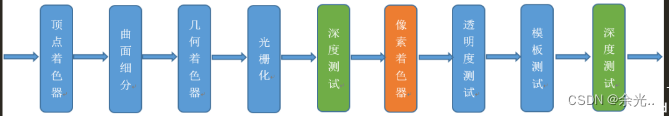

早期GPU的渲染管线的深度测试是在像素着色器之后才执行,这样会造成很多本不可见的像素执行了耗性能的像素着色器计算。后来,为了减少像素着色器的额外消耗,将深度测试提至像素着色器之前(下图),这就是Early-Z技术的由来。Early-Z技术可以将很多无效的像素提前剔除,避免它们进入耗时严重的像素着色器。Early-Z剔除的最小单位不是1像素,而是像素块(2*2)

但是,以下情况会导致Early-Z失效:

1、开启Alpha Test:由于Alpha Test需要在像素着色器后面的Alpha Test阶段比较(DX的discard,OpenGL的clip),所以无法在像素着色器之前就决定该像素是否被剔除。

2、开启Alpha Blend:启用了Alpha混合的像素很多需要与frame buffer做混合,无法执行深度测试,也就无法利用Early-Z技术。

3、关闭深度测试。Early-Z是建立在深度测试开启的条件下,如果关闭了深度测试,也就无法启用Early-Z技术。

4、开启Multi-Sampling:多采样会影响周边像素,而Early-Z阶段无法得知周边像素是否被裁剪,故无法提前剔除。

5、以及其它任何导致需要混合后面颜色的操作。

九、SIMD和SIMT

  • SIMD(Single Instruction Multiple Data)是单指令多数据,在GPU的ALU单元内,一条指令可以处理多维向量
  • (一般是4D)的数据。比如,有以下shader指令:
  • float4 c = a + b; // a, b都是float4类型
  • 对于没有SIMD的处理单元,需要4条指令将4个float
  • 数值相加,汇编伪代码如下:
  • ADD c.x, a.x, b.x
  • ADD c.y, a.y, b.y
  • ADD c.z, a.z, b.z
  • ADD c.w, a.w, b.w
  • 但有了SIMD技术,只需一条指令即可处理完:
  • SIMD_ADD c, a, b
  • for(i=0;i<n;++i) a[i]=b[i]+c[i];

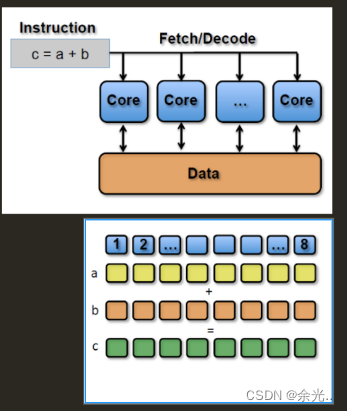

  • SIMT(Single Instruction Multiple Threads,单指令多线程)是SIMD的升级版,可对GPU中单个SM中的多个Core同时处理同一指令,并且每个Core存取的数据可以是不同的。
  • SIMT_ADD c, a, b
  • 上述指令会被同时送入在单个SM中被编组的所有Core中,同时执行运算,但a、b 、c的值可以不一样:
  • __global__ void add(float *a, float *b, float *c) {
  • int i = blockIdx.x * blockDim.x + threadIdx.x;
  • a[i]=b[i]+c[i]; //no loop!}

十、co-issue

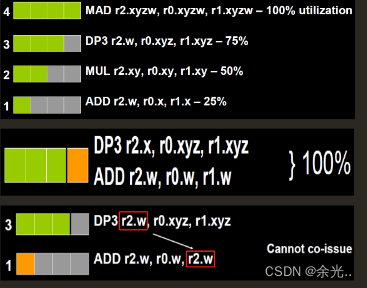

co-issue是为了解决SIMD运算单元无法充分利用的问题。例如下图,由于float数量的不同,ALU利用率从100%依次下降为75%、50%、25%。

为了解决着色器在低维向量的利用率低的问题,可以通过合并1D与3D或2D与2D的指令。例如下图,DP3指令用了3D数据,ADD指令只有1D数据,co-issue会自动将它们合并,在同一个ALU只需一个指令周期即可执行完。

但是,对于向量运算单元(Vector ALU),如果其中一个变量既是操作数又是存储数的情况,无法启用co-issue技术

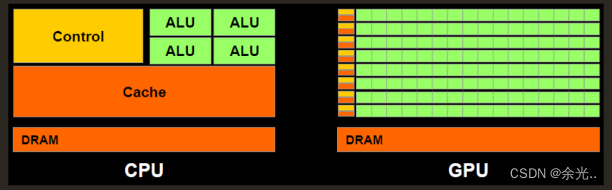

十一、CPU与GPU对比

CPU 是一个具有多种功能的优秀领导者。它的优点在于调度、管理、协调能力强,但计算能力一般

GPU 相当于一个接受 CPU 调度的 “拥有大量计算能力” 的员工。

 十二、CPU-GPU异构系统

根据CPU和GPU是否共享内存,可分为两种类型的CPU-GPU架构:

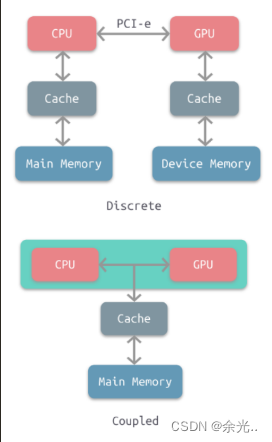

右图一是分离式架构,CPU和GPU各自有独立的缓存和内存,它们通过PCI-e等总线通讯。这种结构的缺点在于 PCI-e 相对于两者具有低带宽和高延迟,数据的传输成了其中的性能瓶颈。目前使用非常广泛,如PC等。

右图二是耦合式架构,CPU 和 GPU 共享内存和缓存。AMD 的 APU 采用的就是这种结构,目前主要使用在游戏主机中,如 PS4、智能手机。

在存储管理方面,分离式结构中 CPU 和 GPU 各自拥有独立的内存,两者共享一套虚拟地址空间,必要时会进行内存拷贝。对于耦合式结构,GPU 没有独立的内存,与 CPU 共享系统内存,由 MMU 进行存储管理。

十三、GPU资源机制

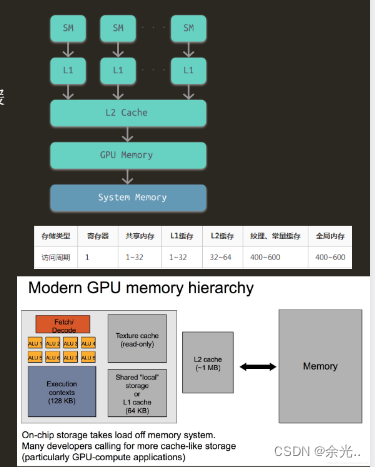

内存架构:

shader直接访问寄存器、L1、L2缓存还是比较快的,但访问纹理、常量缓存和全局内存非常慢,会造成很高的延迟。

Gpu内存分布在在RAM存储芯片或者GPU芯片上,他们物理上所在的位置,决定了他们的速度、大小以及访问规则:

全局内存(Global memory)位于片外存储体中。容量大、访问延迟高、传输速度较慢,使用二级缓存(L2 cache)做缓冲

本地内存(Local memory)一般位于片内存储体中,变量、数组、结构体等都存放在此处,但是有大数组、大结构体以至于寄存器区放不下他们,编译器在编译阶段就会将他们放到片外的DDR芯片中(最好的情况也会被扔到L2 Cache中),且将他们标记为“Local”型

共享内存(Shared memory)位于每个流处理器组中(SM)中,其访问速度仅次于寄存器

寄存器内存(Register memory)位于每个流处理器组中(SM)中,访问速度最快的存储体,用于存放线程执行时所需要的变量。

常量内存(Constant memory)位于每个流处理器(SM)中和片外的RAM存储器中

纹理内存(Texture memory)位于每个流处理器(SM)中和片外的RAM存储器中

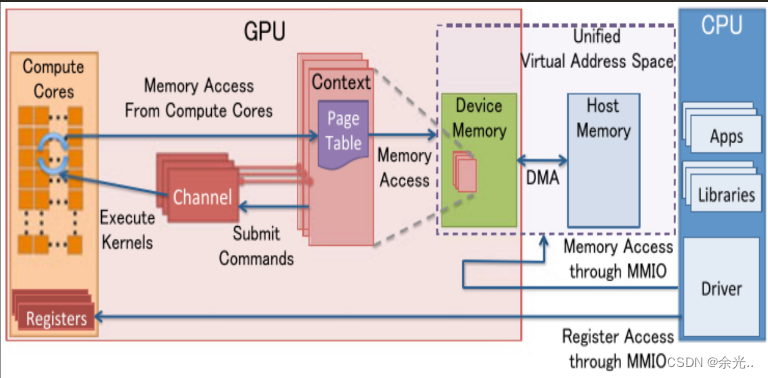

十四、GPU资源管理模型(分离式架构)

十五、CPU-GPU数据流

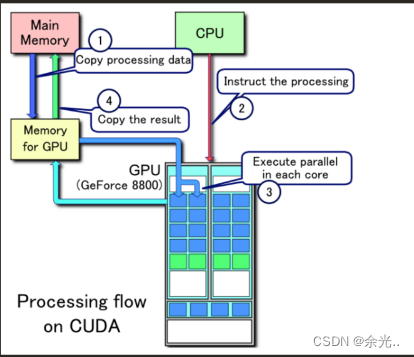

下图是分离式架构的CPU-GPU的数据流程图:

1、将主存的处理数据复制到显存中。

2、CPU指令驱动GPU。

3、GPU中的每个运算单元并行处理。此步会从

显存存取数据。

4、GPU将显存结果传回主存。

十六、Shader运行机制

在执行阶段,CPU端将shader二进制指令经由PCI-e推送到GPU端,GPU在执行代码时,会用Context将指令分成若干Channel推送到各个Core的存储空间。

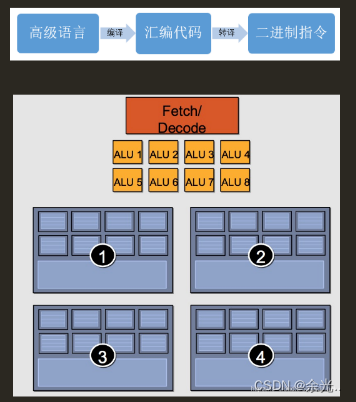

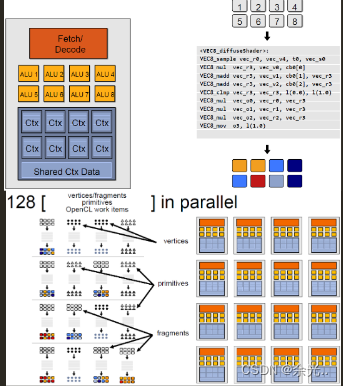

右图为一个假象的Core:一个 GPU Core 包含 8 个 ALU,4 组执行环境(Execution context),每组有 8 个Ctx。这样,一个 Core 可以并发(Concurrent but interleaved)执行 4 条指令流(Instruction Streams),32 个并发程序片元(Fragment)。

漫反射例子说明:

sampler mySamp;

Texture2D<float3> myTex;

float3 lightDir;

float4 diffuseShader(float3 norm, float2 uv)

{

float3 kd;

kd = myTex.Sample(mySamp, uv);

kd *= clamp( dot(lightDir, norm), 0.0, 1.0);

return float4(kd, 1.0);

}

在执行阶段,汇编代码会被GPU推送到执行上下文(Execution Context),然后ALU会逐条获取(Detch)、解码(Decode)汇编指令为二进制指令,并执行它们。

十六、对于SIMT架构的GPU,汇编指令有所不同,变成了SIMT特定指令代码:

并且Context以Core为单位组成共享的结构,同一个Core的多个ALU共享一组Context:

如果有多个Core,就会有更多的ALU同时参与shader计算,每个Core执行的数据是不一样的,可能是顶点、图元、像素等任何数据:

十七、GPU Context和延迟

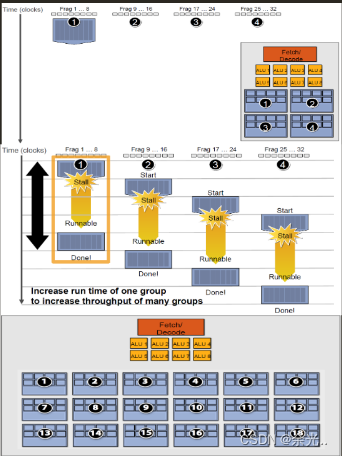

由于SIMT技术的引入,导致很多同一个SM内的很多Core并不是独立的,当它们当中有部分Core需要访问到纹理、常量缓存和全局内存时,就会导致非常大的卡顿(Stall)。

例如右图中,有4组上下文(Context),它们共用同一组运算单元ALU。

假设第一组Context需要访问缓存或内存,会导致2~3个周期的延迟,此时调度器会激活第二组Context以利用ALU

当第二组Context访问缓存或内存又卡住,会依次激活第三、第四组Context,直到第一组Context恢复运行或所有都被激活

延迟的后果是每组Context的总体执行时间被拉长了

越多Context可用就越可以提升运算单元的吞吐量,比如右图的18组Context的架构可以最大化地提升吞吐量:

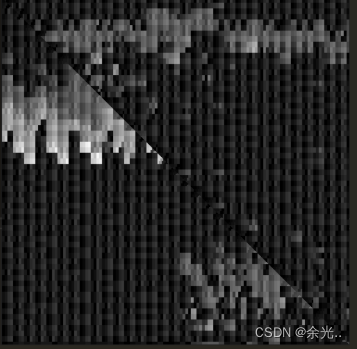

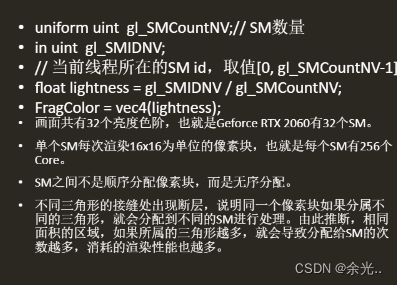

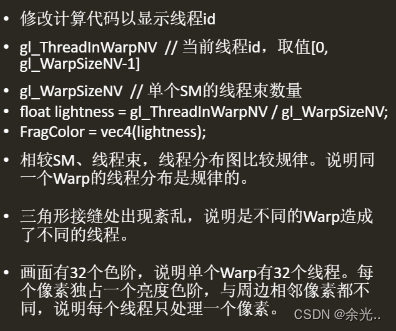

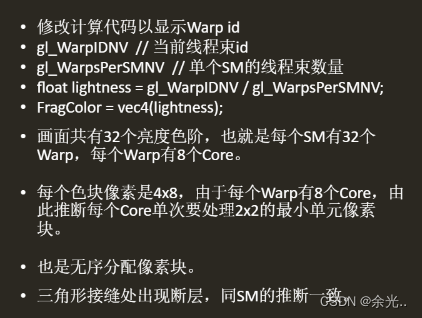

十八、Geforce RTX 2060验证

通过前面介绍的逻辑管线层面和硬件执行层面

总结如下:

顶点着色器和像素着色都是在同一个单元中执行的(在原来的架构中vs和ps的确是分开的,后来nv把这个统一了)vs是按照三角形来并行处理的,ps是按照像素来并行处理的。

vs和ps中的数据是通过L1和L2缓存传递的。

warp和thread都是逻辑上的概念,sm和sp都是物理上的概念。线程数≠流处理器数。
