2023年全国赛C题《 电容电感测量装置》设计报告

测量原理

参考下面网站的方案

bookmark

参考LCR测试仪,基本工作原理为给DUT加上正弦激励信号,然后测得该DUT两端的电压和流过DUT的电流,即可通过计算得到DUT的性质和参数。


对于一个理想电容,电流相位应该超前电容两端电压90°。然而实际的电容存在损耗,可以等效为一个理想电容 C p C_p Cp和一个理想电阻 R p R_p Rp的并联,因此电流超前电压的相位将小于90°,这个角度差即为损耗角。


假设DUT两端电压 V ˙ = V cos ⁡ ( ω t ) \dot{V}=V\cos(\omega t) V˙=Vcos(ωt),流过DUT的电流为 I ˙ = I s i n ( ω t − φ ) \dot{I}=I sin(\omega t - \varphi) I˙=Isin(ωtφ),电流在虚轴上的投影为流过理想电容的电流,在实轴上的投影为流过损耗电阻的电流。

因此可以计算出并联电容的容抗为 X C p = V I c o s φ X_{Cp}=\frac{V}{I cos\varphi} XCp=IcosφV,容值 C P = 1 ω X C p = I c o s φ ω V C_P=\frac{1}{\omega X_{Cp}}=\frac{I cos \varphi}{\omega V} CP=ωXCp1=ωVIcosφ

损耗电阻的值为 R p = V I s i n φ R_p=\frac{V}{Isin\varphi} Rp=IsinφV

定义元件消耗的无功功率和有功功率之比为元件的Q值,Q值的倒数为D值(损耗角正切)

Q = R P X C p = c o t φ , D = 1 Q = t a n φ Q=\frac{R_P}{X_{Cp}}=cot \varphi, D=\frac{1}{Q}=tan \varphi Q=XCpRP=co,D=Q1=tanφ

上述需要的参数可以借助正交算法求得:

I sin ⁡ ( ω t − φ ) ⋅ V cos ⁡ ( ω t ) = 1 2 V I sin ⁡ ( 2 ω t − φ ) − 1 2 V I sin ⁡ φ I sin ⁡ ( ω t − φ ) ⋅ V sin ⁡ ( ω t ) = − 1 2 V I cos ⁡ ( 2 ω t − φ ) + 1 2 V I cos ⁡ φ \begin{align}I\sin(\omega t-\varphi)\cdot V\cos(\omega t) & = \frac12VI\sin(2\omega t-\varphi)-\frac12VI\sin\varphi\\I\sin(\omega t-\varphi)\cdot V\sin(\omega t) & = -\frac12VI\cos(2\omega t-\varphi)+\frac12VI\cos\varphi \end{align} Isin(ωtφ)Vcos(ωt)Isin(ωtφ)Vsin(ωt)=21VIsin(2ωtφ)21VIsinφ=21VIcos(2ωtφ)+21VIcosφ

相乘以后经过低通滤波器后即可得到直流成分 − 1 2 V I s i n φ 和 1 2 V I c o s φ -\frac{1}{2} VI sin\varphi 和\frac{1}{2} VI cos\varphi 21VIsinφ21VIcosφ,即可求得题目要求的损耗角正切

t a n φ = V I s i n φ V I c o s φ tan\varphi = \frac{VI sin \varphi}{VI cos \varphi} tanφ=VIcosφVIsinφ

同时可求得以下参数

并联形式的理想电容的容抗  X c p = V I cos ⁡ φ = V 2 V I cos ⁡ φ ,电容为  C p = 1 ω X c p , 并联形式的损耗电阻 R p = V I sin ⁡ φ = V 2 V I sin ⁡ φ 。其中  V 2 可以通过电压自乘后滤除高频成分后得到。 \text{并联形式的理想电容的容抗 }X_{cp}=\frac V{I\cos\varphi}=\frac{V^2}{VI\cos\varphi} \text{,电容为 }C_p=\frac1{\omega X_{cp}},\text{并联形式的损耗电阻}\\R_{p}=\frac V{I\sin\varphi}=\frac{V^2}{VI\sin\varphi}\text{。其中 }V^2\text{可以通过电压自乘后滤除高频成分后得到。} 并联形式的理想电容的容抗 Xcp=IcosφV=VIcosφV2,电容为 Cp=ωXcp1,并联形式的损耗电阻Rp=IsinφV=VIsinφV2。其中 V2可以通过电压自乘后滤除高频成分后得到。

参数仿真

现有的ADC的输入电压范围为0~2V,输入偏置为1V;DAC的输出电压范围为1V峰峰值,同时可以加偏置,

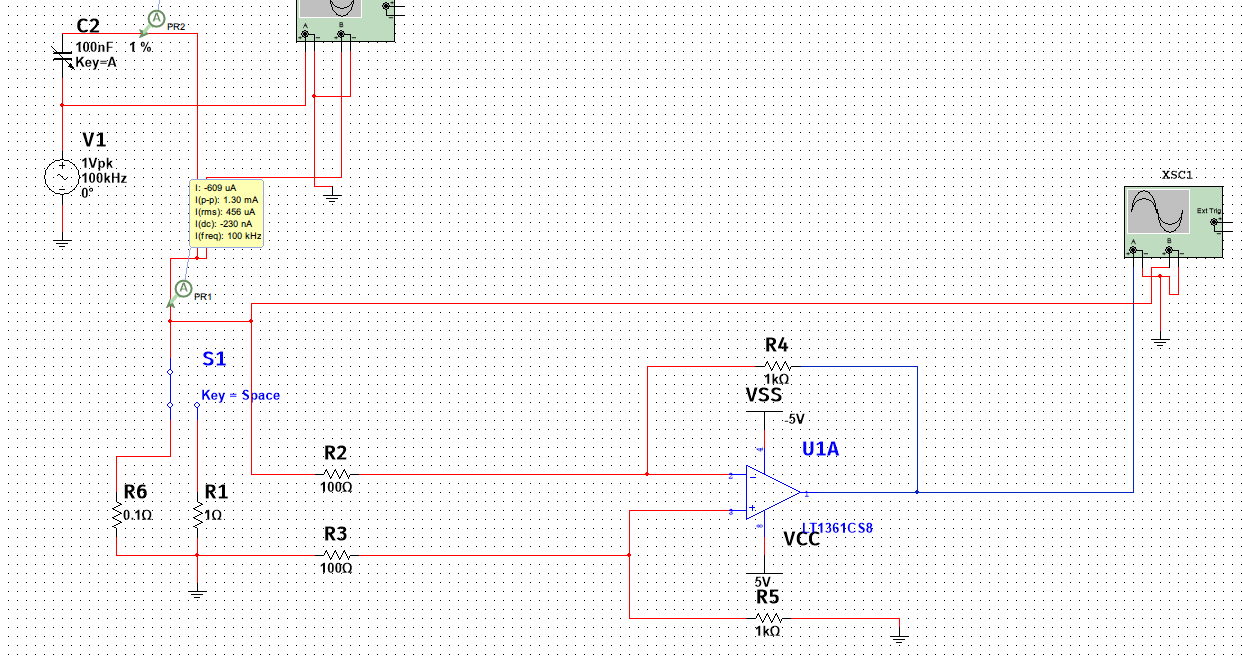

电容容值为1nF-100nF,检流电阻为0.33Ω时,输出电压峰峰值为4-200mv。测量电感时频率为1MHz,电感感值为10uF-100uF时,输出电压峰峰值为15-150mv。由于ADC模块的输入范围为0~2V,因此对信号进行9倍放大,峰峰值放大到1.8V左右。

调试记录

DAC输出的信号和LC滤波器阻抗不匹配,导致LC滤波器的输入端信号幅值较低

待测元件检测电路上电后输入端有-500mv的偏置

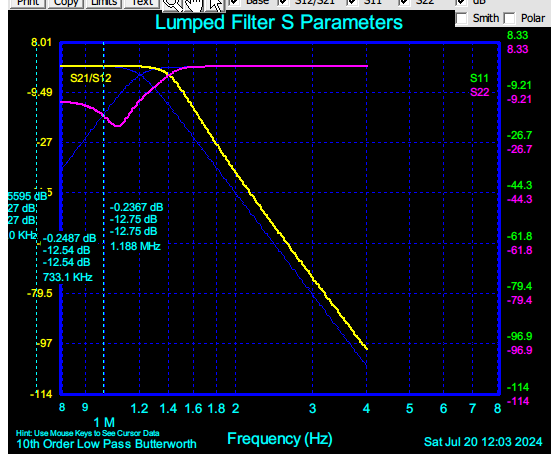

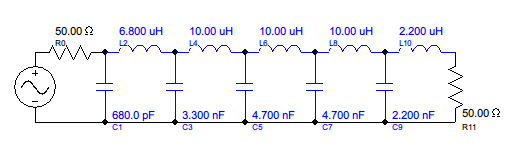

LC滤波器设计如下,DAC输出1MHz的信号时高次谐波较为严重,因此设计一个通带为1.2MHz的LC低通滤波器滤除高次杂波。



PCB设计

初代

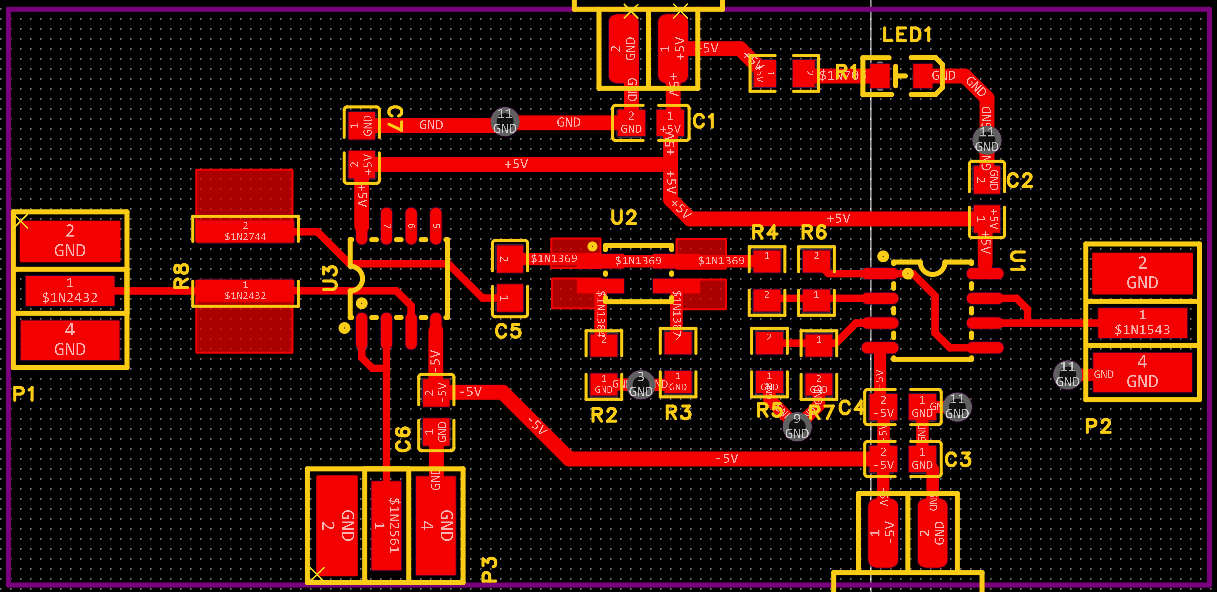

其中R8是用来连接测试夹具的,激励信号从P1输入,经过R8上的待测电容或电感后电流经过C5流入后级电流检测电路,

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传


这样设计的话,电路的输入阻抗为测量夹具上的待测元件的在特定频率下的阻抗值,而前级放大器的输出阻抗为50Ω,会导致输入信号的幅值不是期望的幅值。

改进

将前级放大器的输出端用于阻抗匹配的50Ω电阻拆掉,利用运放输出阻抗很低的特性,使得输出的信号的电压全都加在上面电路的输入端。

这样改进的原因是运放后级不带容性负载、LC滤波器、长同轴电缆的话输出端不需要接匹配电阻。

FPGA程序设计

根据上面的原理,需要两个ADC采集电流和电压信号,1个DAC生成激励信号。因此选择DE0nano,有两个扩展的40pin排针,可以接入两个ADDA模块。


FPGA的晶振频率为50MHz,通过PLL分频出20MHz和80MHz,其中ADC的时钟为20M,DAC的时钟为80M。然后分别连接到ADC_Interface和DAC_Interface。

ADC部分采集到的信号位宽为10,舍弃低两位以便于后续对信号的处理,同时每采1024个样点后暂停0.5秒,然后再进行下次采集。

DAC部分采用一个NCO生成正弦波信号,通过拨码开关切换频率字,输出到DAC_interface后左移1位后输出,再通过一个同相放大器放大2倍,增强信号的驱动能力。

ADC采集到的电流和电压的数据存放到RAM中,通过改变起始的取地址来实现移相。使用的ADC的采样率为20M,采集100K的信号时,每个周期采集200个点,因此想要移相 π 2 \frac{\pi}{2} 2π时,只需要从50开始读取RAM里的数据,读出的信号即为从0开始读取的RAM的读出的信号进行 π 2 \frac{\pi}{2} 2π移相后的信号。

经ADC采集的数据为无符号数,做乘法滤波会和计算结果不匹配,因此再加入一级无符号转有符号数的module,转成有符号数后做乘法,再送入低通滤波器后即可获得需要的数值。对低通滤波器的输出进行截断,只保留高16位的数据,降低抖动的直流信号对结果的影响。

测量结果

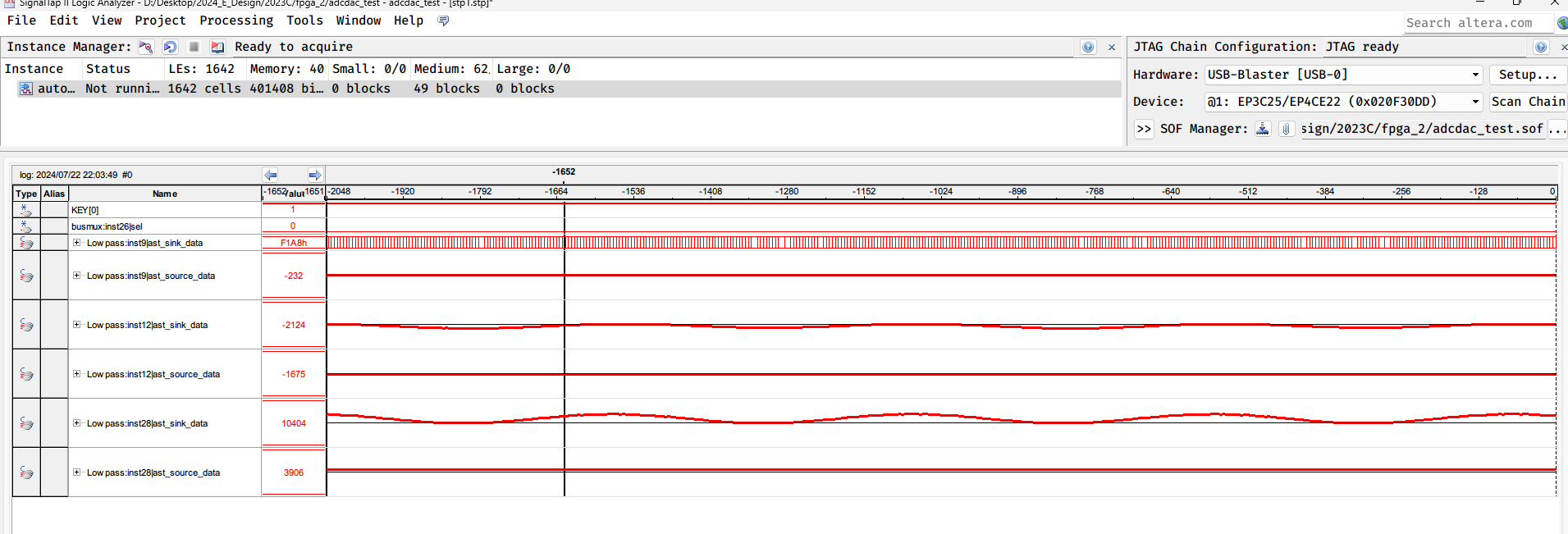

第一个Lowpass的输出为 V I c o s ϕ VIcos\phi VIcosϕ,第二个Lowpass的输出为 1 2 V I c o s φ \frac{1}{2}VIcos \varphi 21VIcosφ,第三个Lowpass的输出为 V 2 V^2 V2,容抗的计算过程如下:

根据仿真的输入电流和输出电压的拟合关系可得,在输出采集的电压的幅值等于电流÷0.305,因此容抗为 第三个输出÷2÷第一个输出÷0.305

电路展示


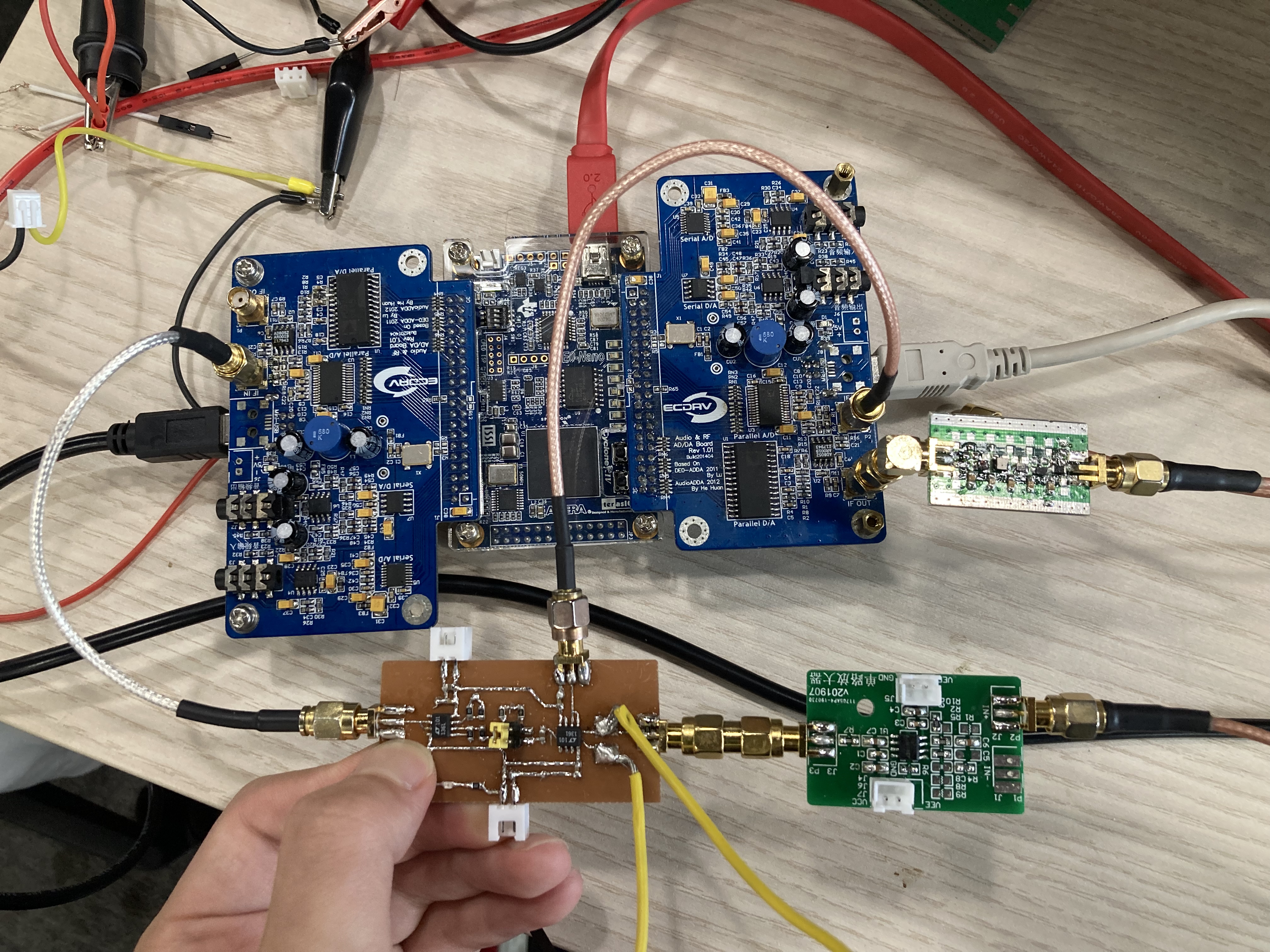

后续计划

利用spi进行FPGA和TI开发板的通信。
