Vivado解决ILA的radix没有real格式问题 /FPGA/Xilinx/Vivado

解决xilinx-vivado软件中内置逻辑分析仪ILA的radix没有real格式问题

经过搜索对此问题发现如下描述：

ILA中设置信号进制radix的real setting

大概意思是说定点和浮点数的设置功能有点问题，所以从2018.1开始就去掉了，目前正在开发，以后的版本会再次启用。

2017.4是最后一个拥有ila的radix能显示real格式的版本，直到2022.2都没有修复，而我使用的2021.1已经从SDK切换到VITIS,vitis是从2019.2开始启用，所以也切换不回2017.2的版本。

我使用的vivado版本为2018.3，在使用ILA抓取模拟波形时发现radix没有real格式选项

下面说一下解决方案：

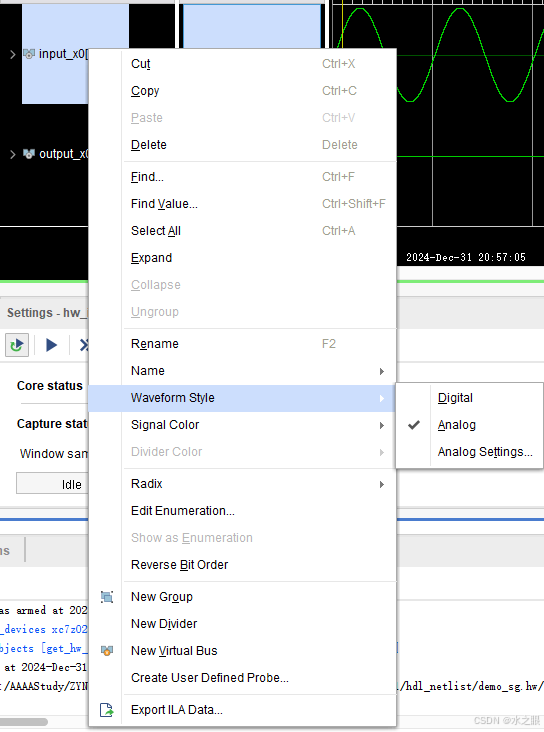

右击信号名称将选项Waveform Style设置为Analog，Analog setting设置为Auto
