预备知识

零扩展和符号扩展

（1）补零扩展：填充一定位数的0。
（2）补符号位扩展：填充一定位数的符号位（非负数填充0，负数填充1）。
（1）使用补零扩展能够保证二进制存储的一致性(和我们数学常理一致)，但不能保证十进制值不变。所以，处理无符号二进制数的时候，可以使用零扩展（zero extension）将小位数的无符号数扩展到大位数的无符号数
（2）使用补符号位扩展能够保证十进制值不变，但不能保证二进制存储的一致性（负数的补码变了，需要 &0xff），而处理不同长度的有符号数时，我们必须使用符号扩展。
————————————————————————————————---------------------------------

DDS

使用DDS_IP核的一些小结

在FPGA系统的设计中，笔者目前经常使用到vivado中提供的IP核，例如乘法器、DDS等，每次设计都会搜搜相关的案例进行学习，copy一下代码什么的，主要以功能的实现为主，所以学习的不是特别深入，IP核的配置其实每次都不是特别清晰。尤其是此次卡了两天的模块，光顾着改代码调试了，没抓住DDS的原理，白白的把时间都浪费了。所以说，还得搞明白原理，理论知识和IP相关配置都要搞明白才能灵活的运用IP核完成设计需求。

DDS说的通俗简单一点，主要涉及到两个核心部分：相位累加器和波形查找表，DDS主要就是用来产生不同频率的正弦信号。那么如何产生呢？使用过DAC模块跟ROM_IP核的同学应该会比较熟悉，我们通常往ROM_IP中存入正弦波一个周期的离散点数据，通过读ROM的方式产生这个正弦波。DDS中的波形查找表LUT也是这个作用，就是存放了一个周期正弦波波形的数据。通过相位累加器输出的地址在波形查找表中查找对应的幅值信息，从而生成正弦波，也就完成了DDS的功能。

DDS_IP中的三种配置模式就很清晰了：

①相位累加器和波形查找表（Phase Generator and SIN COS LUT）即能完成DDS的功能；

②仅相位累加器（Phase Generator only），配置为此项后你会发现，输入只有时钟信号，只能输出供波形输出用的相位信息也就是查找地址。作用就是控制输出信号的频率。

③仅波形查找表（SIN COS LUT only），配置为此项后，输入有时钟信号和相位信号（即查找地址），此时的作用相当于一个存放了波形信息的ROM，通过输入的相位信息（地址），来查找对应波形的幅值信息输出，产生正弦波。

关于DDS的使用一定要把相位累加器和波形查找表两部分及其关系搞懂。

DDS_IP核的配置

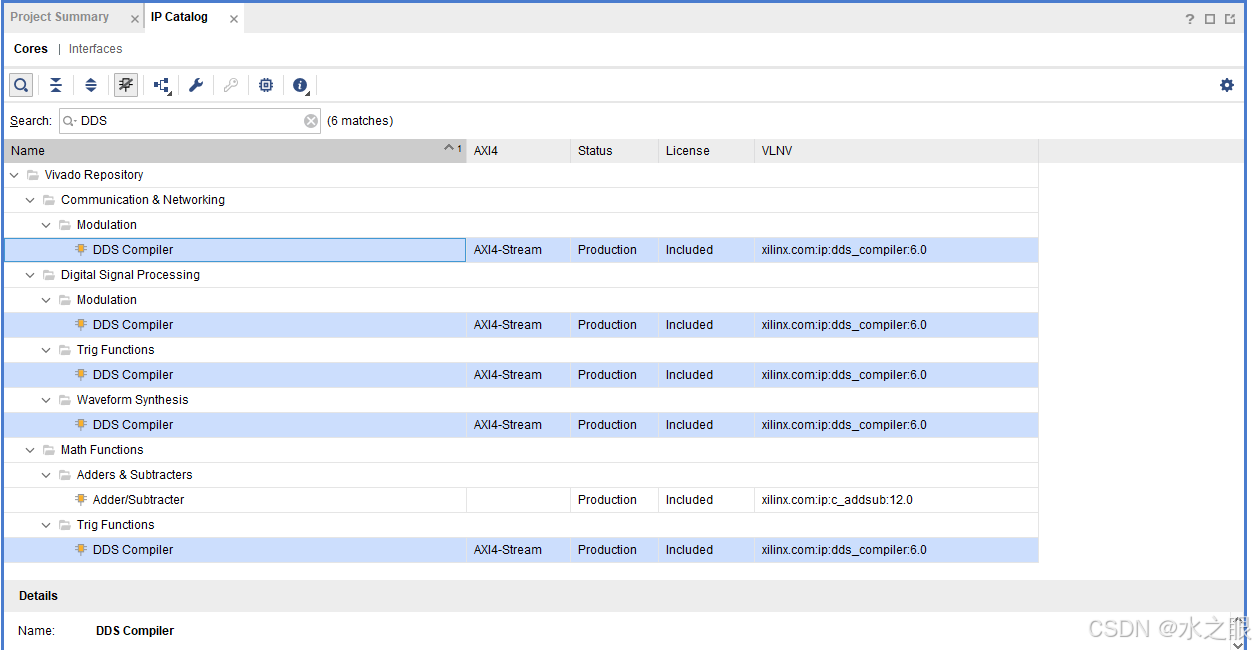

打开IP仓库找到DDS的IP核-DDS Compiler

可以看到底框为蓝色的其实都是同一个IP核，这里只不过是根据不同的类查询出来的。

打开配置页面

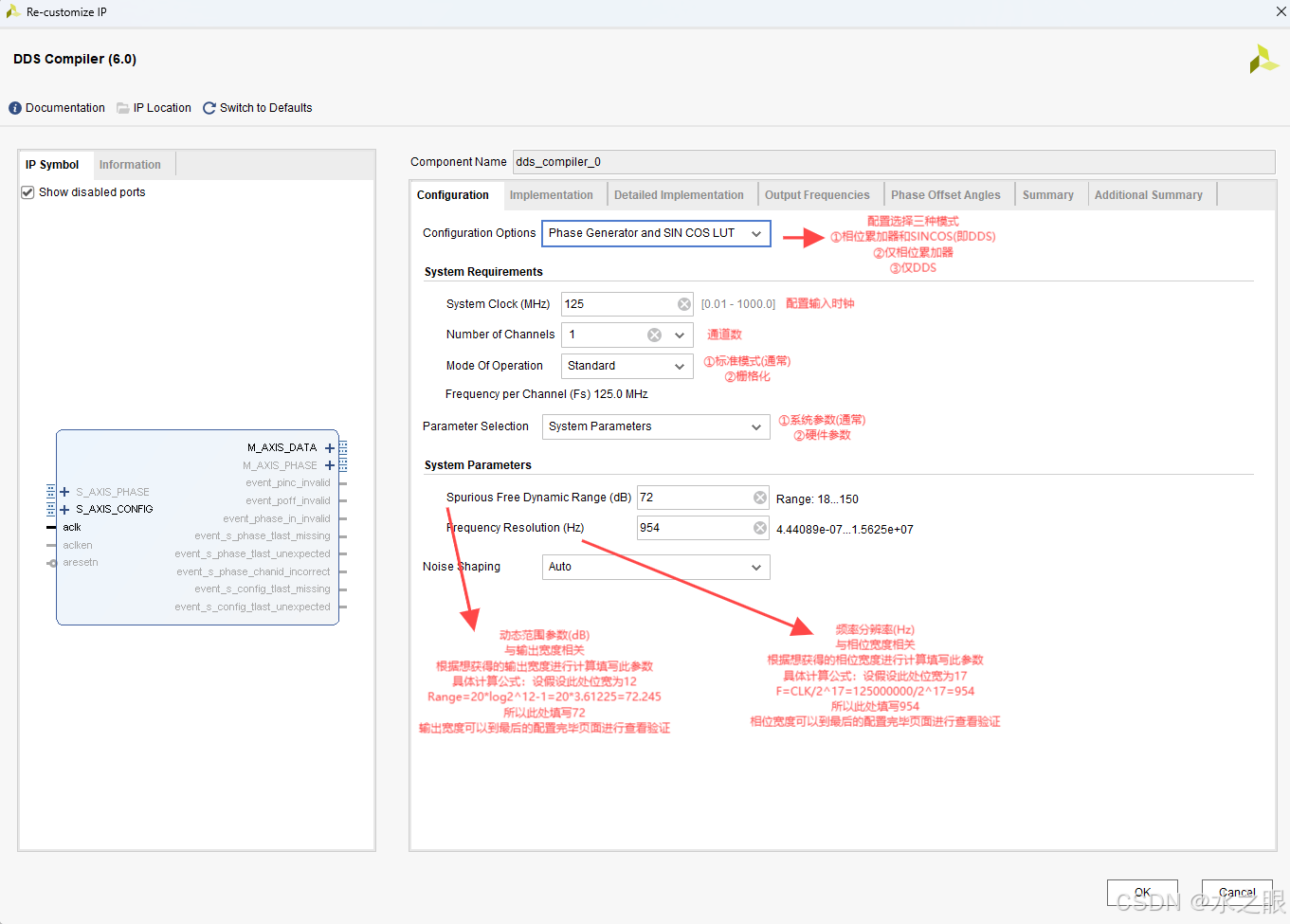

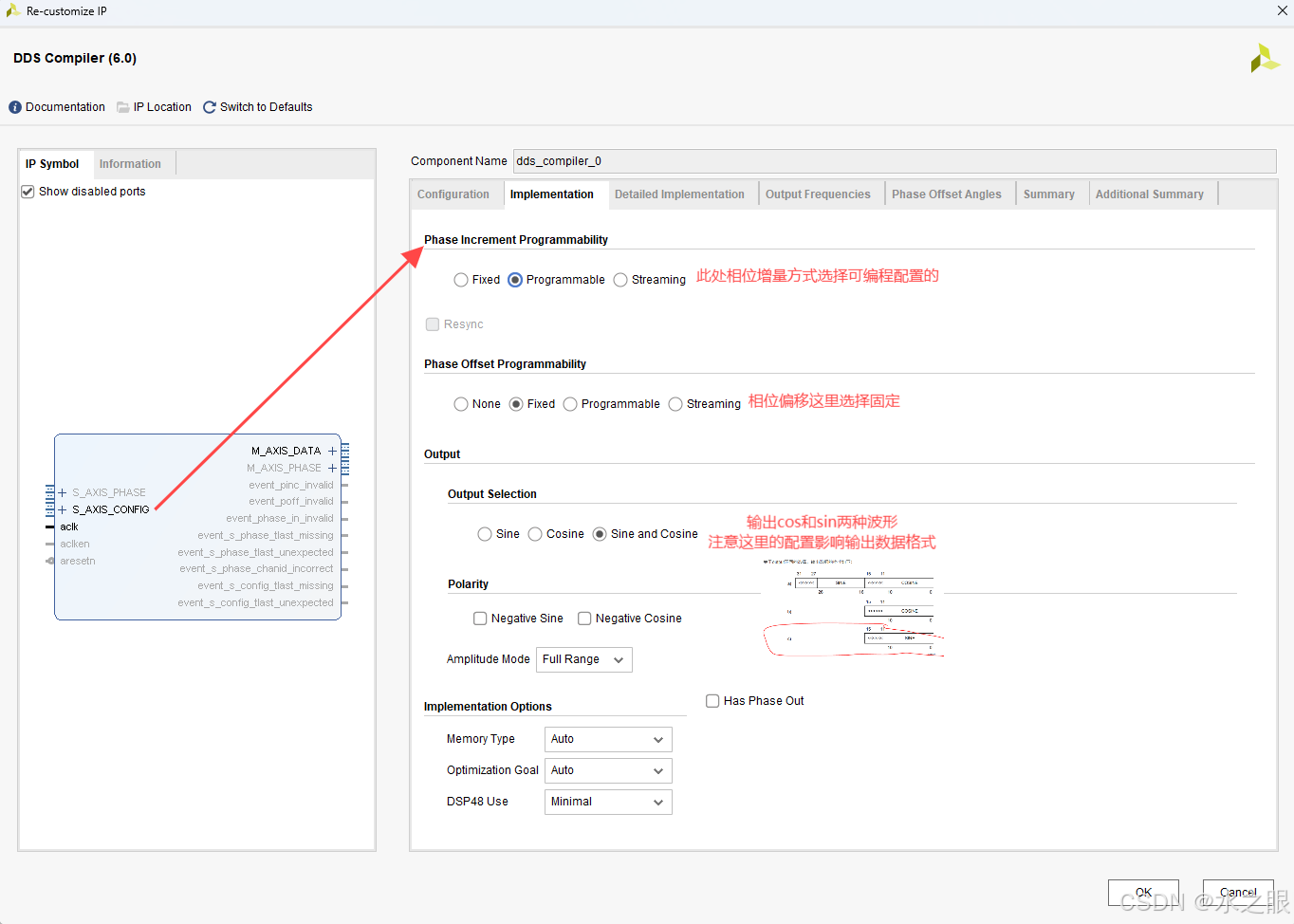

这里关于输出宽度和相位宽度该怎么考虑呢？

输出宽度：就是我们让DDS输出数据的宽度，例如此处我想让我的12bit数据和DDS通过乘法器进行混频，那么我的DDS的输出数据就要是12bit。大家根据自己的实际需求进行选择和计算。

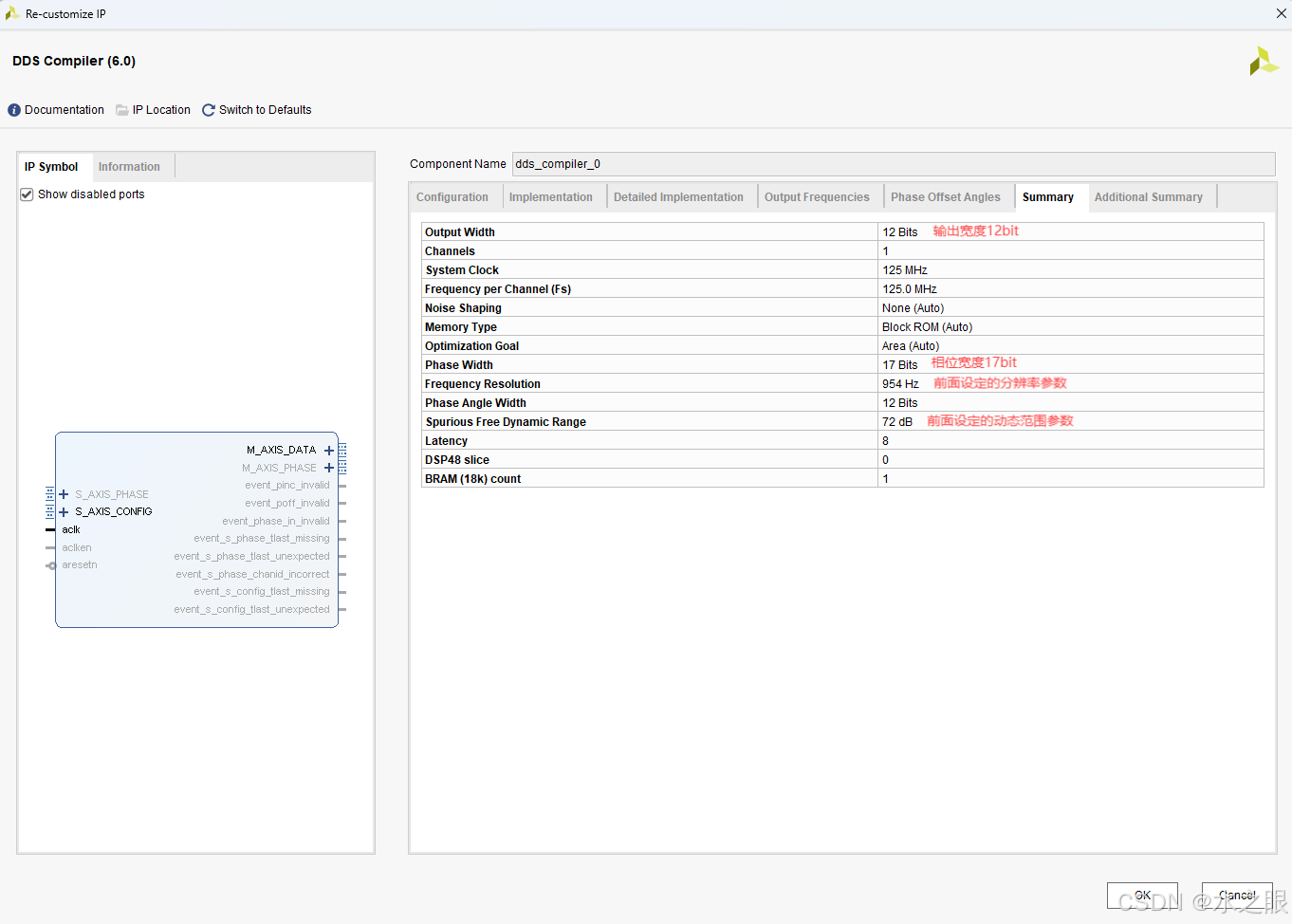

相位宽度：即相位累加器的精度，影响频率分辨率，例如，假设DDS的时钟频率是100 MHz，且使用一个 16位 的相位宽度，最小的频率步长为1.53 Hz。较大的相位宽度提供更小的频率分辨率，从而使频率的变化更加精细。

相位增量控制字Streaming应用于频繁改变频率，或者FM频率调制；

相位增量值直接取自phase通道

相位偏移控制字Streaming经常改变，应用于相位调制；

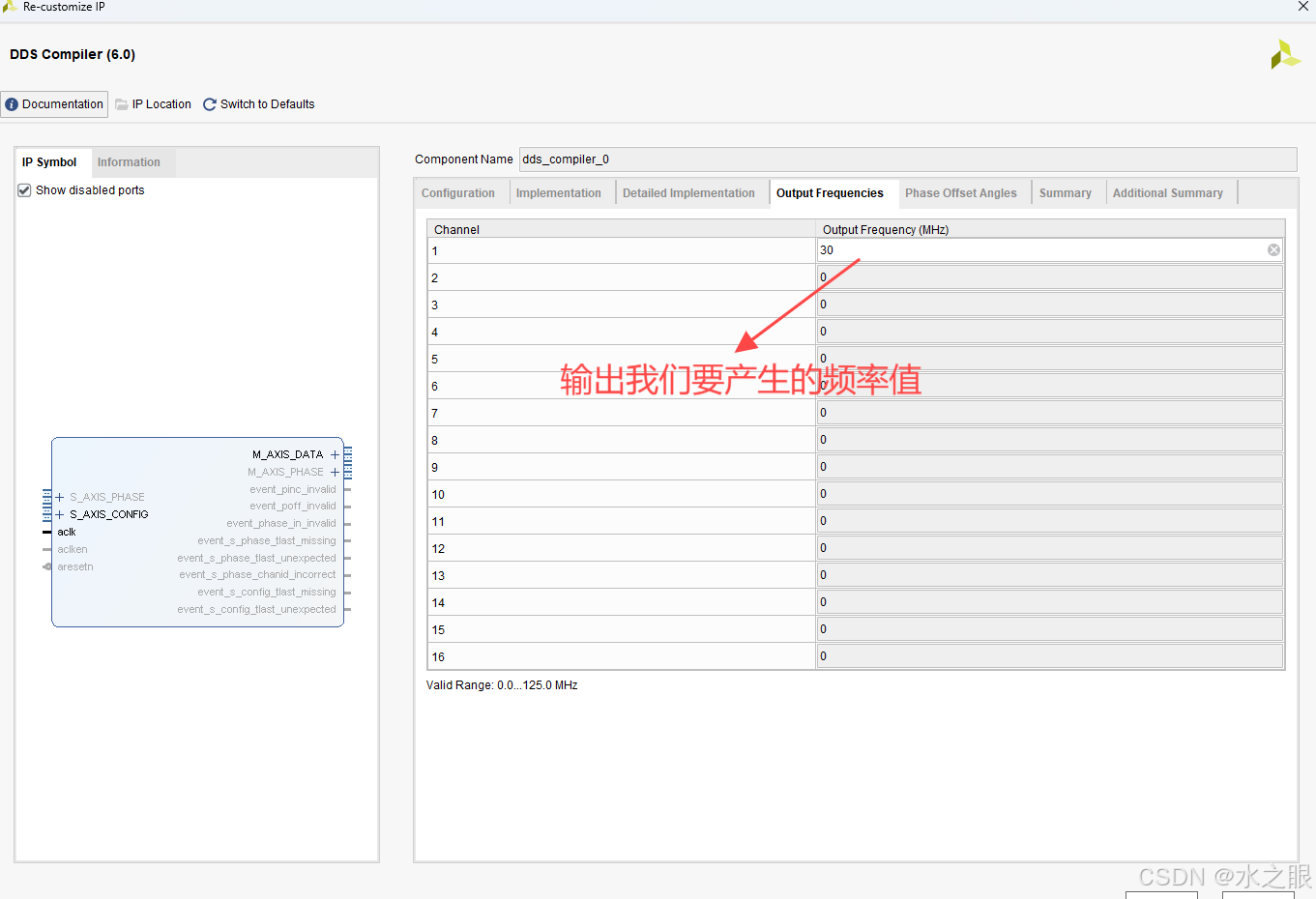

到此配置完毕，其他配置默认即可，输出产生IP核。

DDS_IP核的例化

介绍几个关键的参数（个人理解）：
s_axis_config_tvalid:相当于一个配置通道的使能信号，高电平有效
s_axis_config_tdata:高16位用于储存相位信息（偏移的相位=2p*此值除以2^相位累加器位宽），后16位为频率控制字
m_axis_data_tvalid:输出有效信号

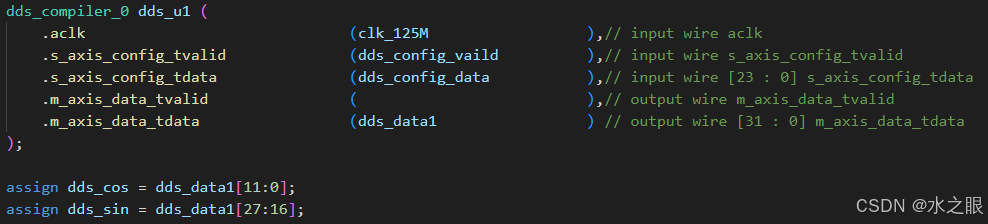

m_axis_data_tdata：(关键)输出信号，高位是sin，低位是cos

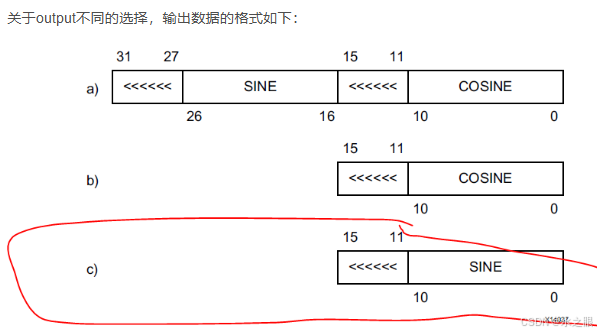

m_axis_data_tdata只能按字节处理，即位宽为8的倍数，缺位的话就要进行符号扩展处理。这里是对输出数据12bit而言，所以输出数据实际上输出16bit。例如此处我的输出数据为12bit。sin信号有12bit，cos信号有12bit。这两路信号均扩展到了16bit，则总的输出信号为32bit。参考下面的图

sin和cos均输出的情况对应 a)类

则输出中sin信号有效位为[27:16]；cos信号有效位为[11:0]。

底下附一些相关博主的文章参考学习

使用IP核实现DDS - Duruofu's 个人测试
————————————————----------------------------------———--------------------------------------

Mult乘法器

Mult_IP核的配置

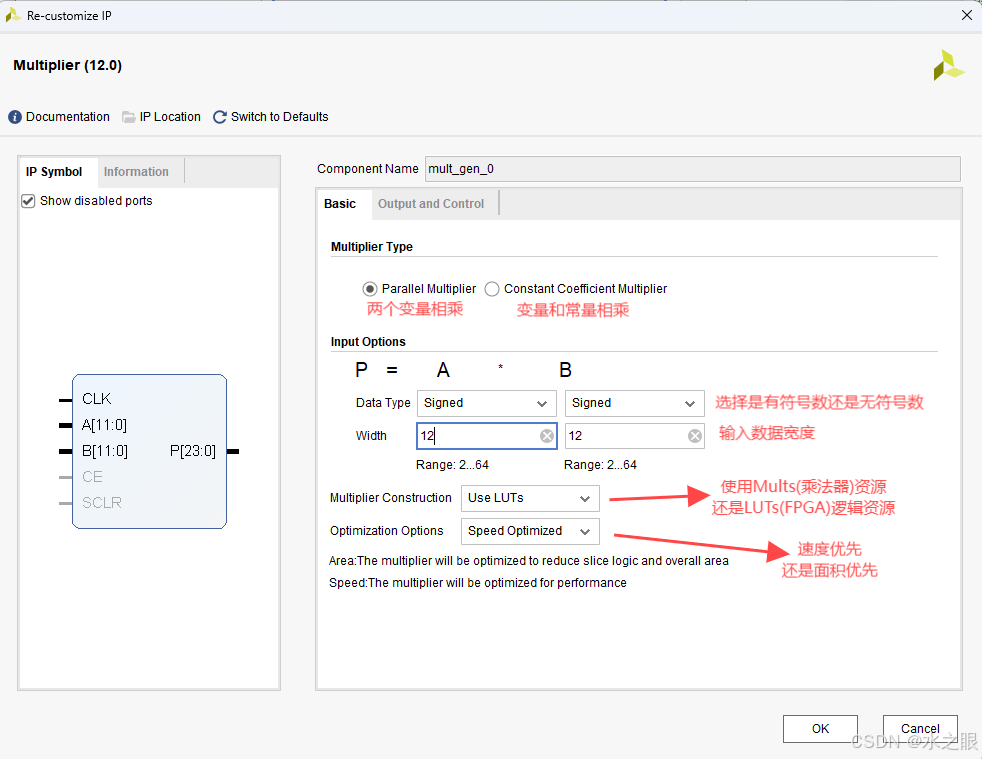

乘法器IP核的配置比较简单，打开配置页面，图片里都进行了详细标注

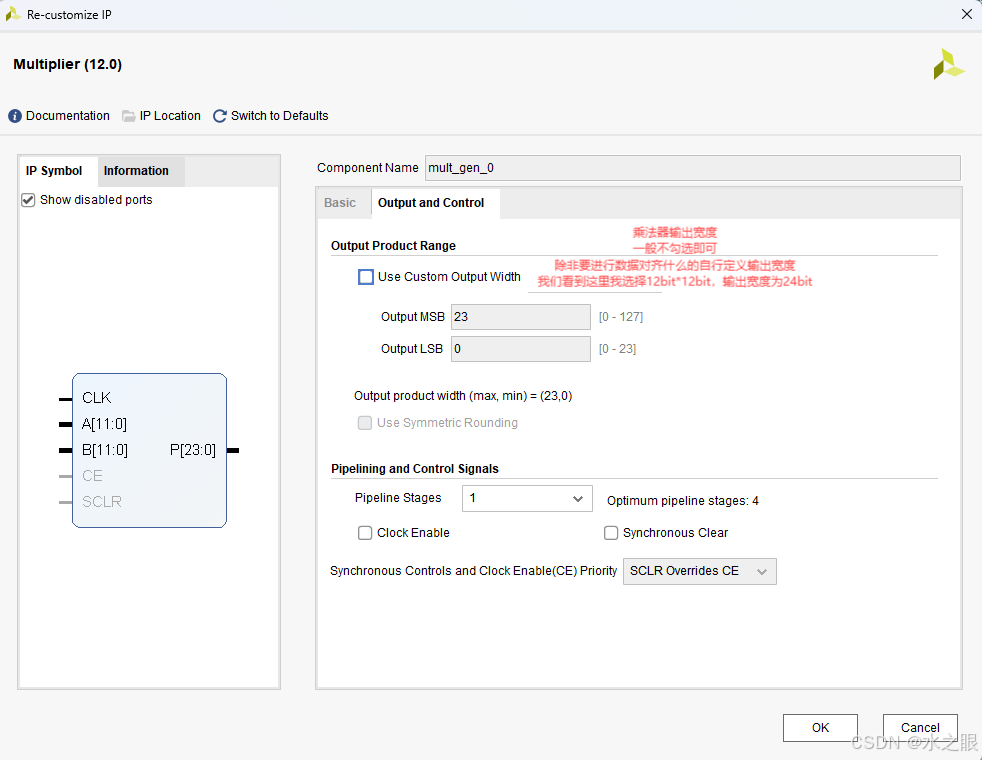

其他保持默认即可，至此乘法器IP配置完毕，输出。

Mult_IP核的例化

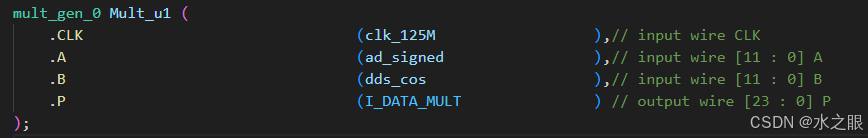

可以看到乘法器的参数配置非常简单

配置好时钟和A、B两路乘法器输入数据；P为输出数据。

注意乘法器我在配置时两个乘数都是有符号数据，所以这里的输入数据也必须为有符号类型。

————————————————----------------------------------———--------------------------------------

FIR

FIR_IP核的配置

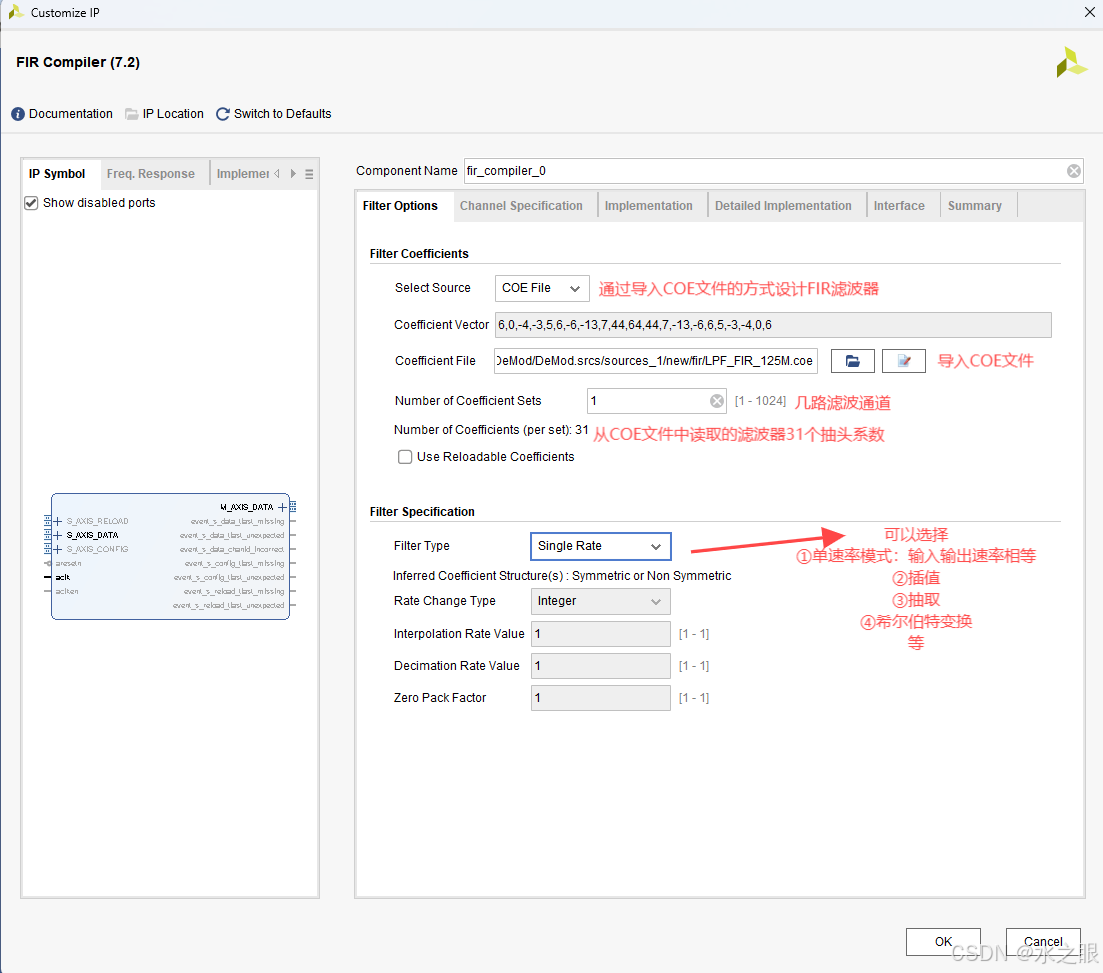

这里我们使用了MATLAB生成coe文件的方式进行FIR滤波器设计

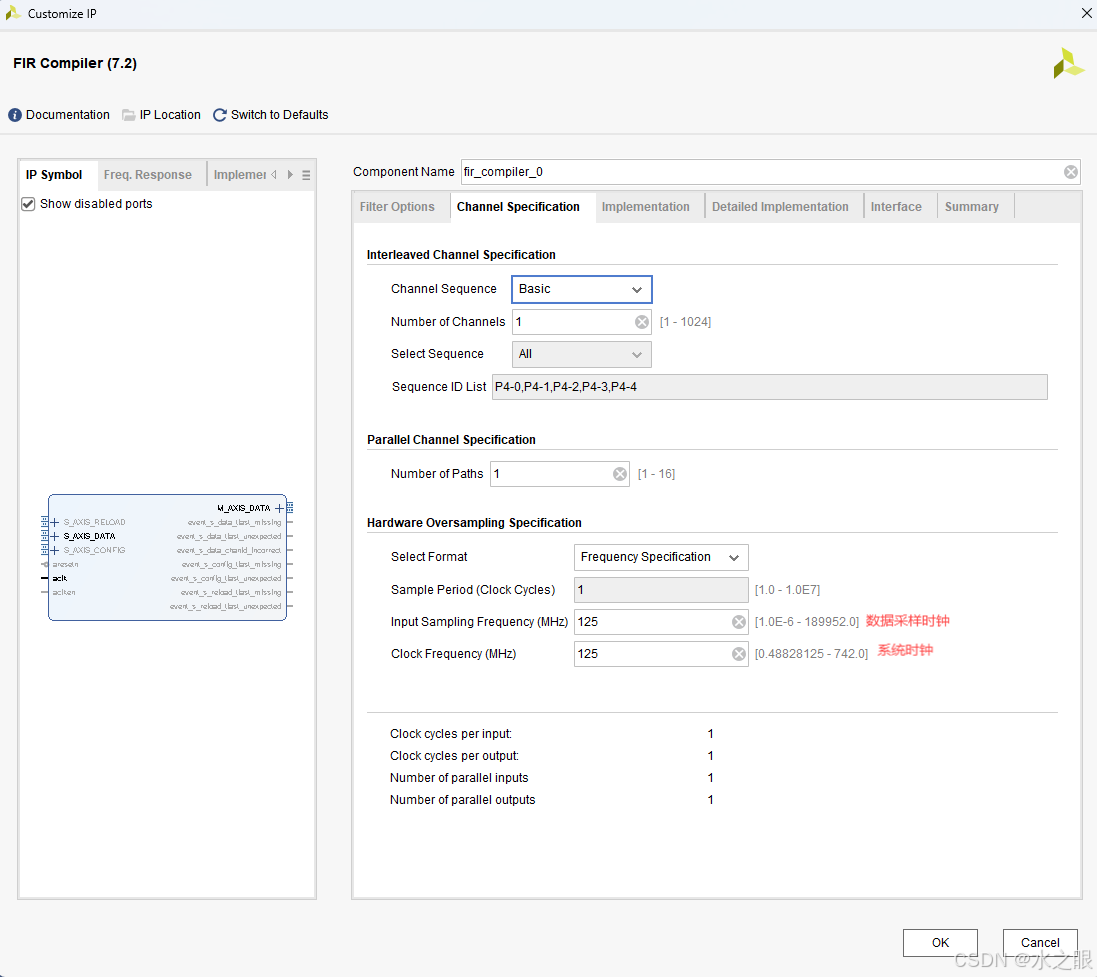

这里注意系统时钟（即例化FIR_IP的时钟）和数据采集时钟保持一致。

量化位数12/16一般选16即可。

FIR_IP核的例化

--------------------------------------------------------------------------------------------------------------------------------

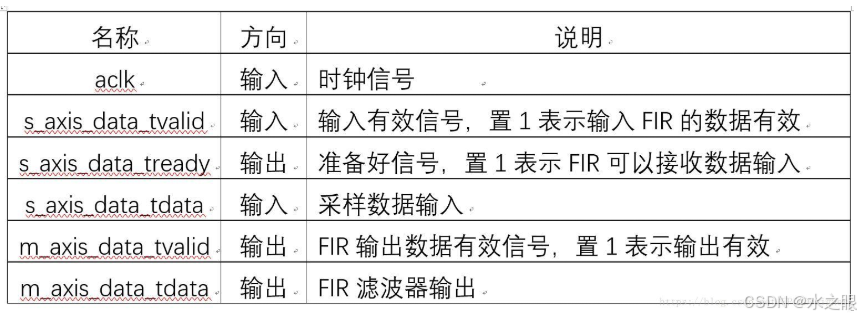

AXI接口的_tdata位宽是以字节为单位，即只会是8的倍数，需要结合设计的实际位宽做相应处理。

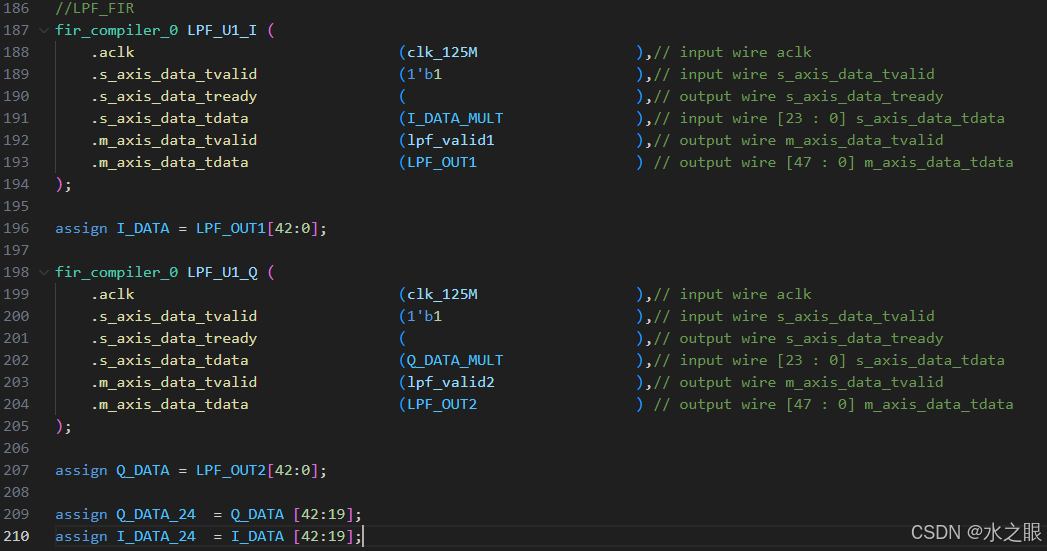

如输入数据为12位宽，由于s_axis_data_tdata为16bit位宽，但输入信号数据为12bit位宽，因此用拼接运算符{}在高位填充补码的符号位；

.s_axis_data_tdata ({ {4{Xin[11]}},Xin}),

这个表达式将Xin[11]这个单独的位复制4次，然后与原始的Xin信号拼接在一起。

由于m_axis_data_tdata为32bit位宽，但输出信号数据有效位仅有25bit位宽，因此仅需取低25bit作为FIR滤波器输出。当然不这么操作，直接将信号赋值到实例化接口，（DDS例化里这么干了）结果也是正确的，这样做只是为了更严谨。

--------------------------------------------------------------------------------------------------------------------------------
