Xilinx-Vivado设计套件中SDK调试使用记录

目录

添加观察变量

更新硬件(FPGA)配置后sdk头问题报错问题

---

添加观察变量

想实时查看调试过程中变量值的方法，也就是之前在keil中使用的watch窗口。

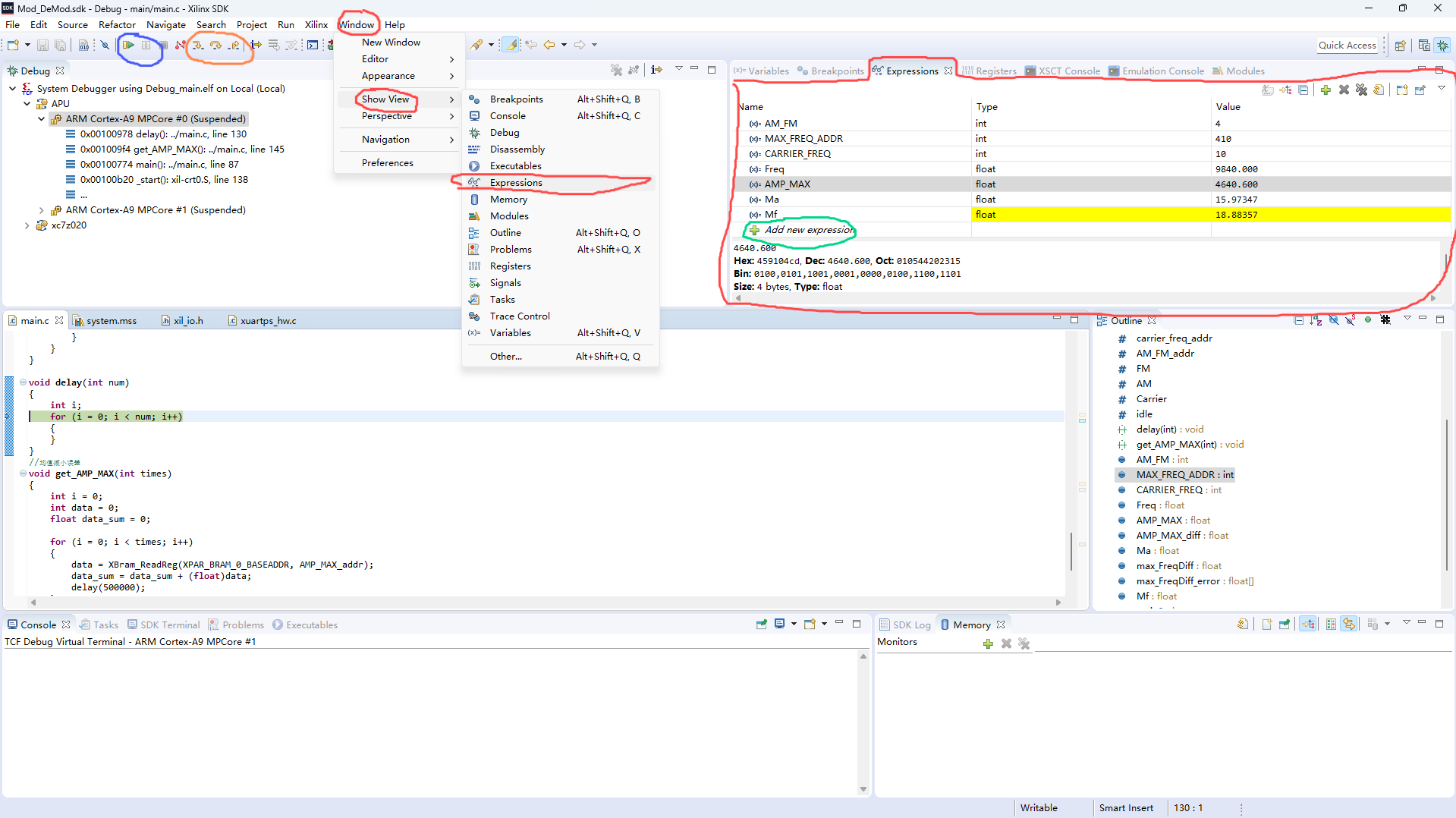

首先按照路径Window - Show View - Expressions打开红色圈中的Expressions窗口，点击绿色圈中的Add new expression并输入变量名称即可将变量添加进观察窗。窗中可以实时查看变量的值，方便调试。变量发生改变后可以点击左侧蓝色圈中的三角run一次再停止，右侧的观察窗中的变量值就会更新。橙色圈中是常用的单步调试如执行下一条，跳入跳出函数等。

然后比如我现在的场景是调试PL与PS通过BRAM进行数据交互，PL将数据写入BRAM，由PS读取BRAM中的内容并进行计算。

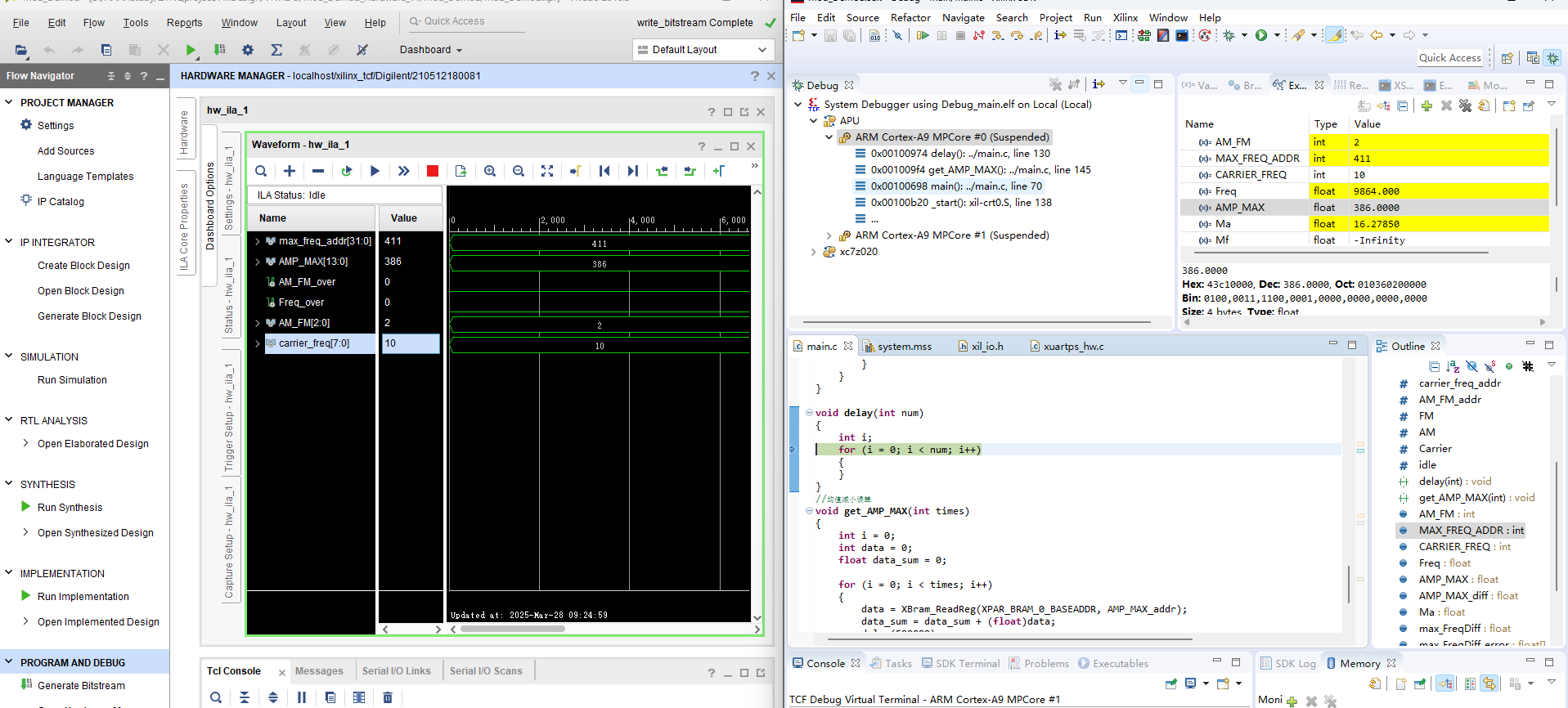

可以从下图看到我在Vivado端使用ILA观察PL输出数据，SDK端则在窗口观察PS输入数据是否正确，这有利于我们进行软硬件的调试工作。

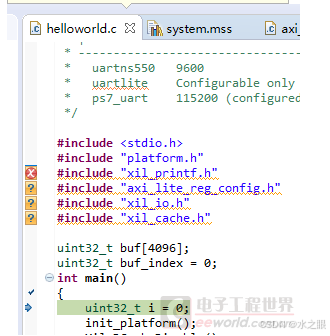

更新硬件(FPGA)配置后sdk头问题报错问题

主要是在FPGA端更改配置后重新生成bit流文件，导出新的硬件平台后sdk软件端出现此问题。

方法一：删除工程中sdk文件夹，重新导出硬件，启动sdk，新建app工程。

方法二：右键工程的bsp文件夹refresh一下。

方法三：重新打开sdk软件有几率可以修复。
