1、拖入地形等高线图文件、打开;
2、只保留等高线图层,其余图层隐藏,新建CAD图层和dixing图层(作为当前)
3、选择所有等高线,输入“patch”指令,UV方向跨距选择100,确定后生成网格曲面
4、选择线画出研究区域红线范围,选择红线,点击剪切,再选择生成的网格曲面,enter后则完成剪切

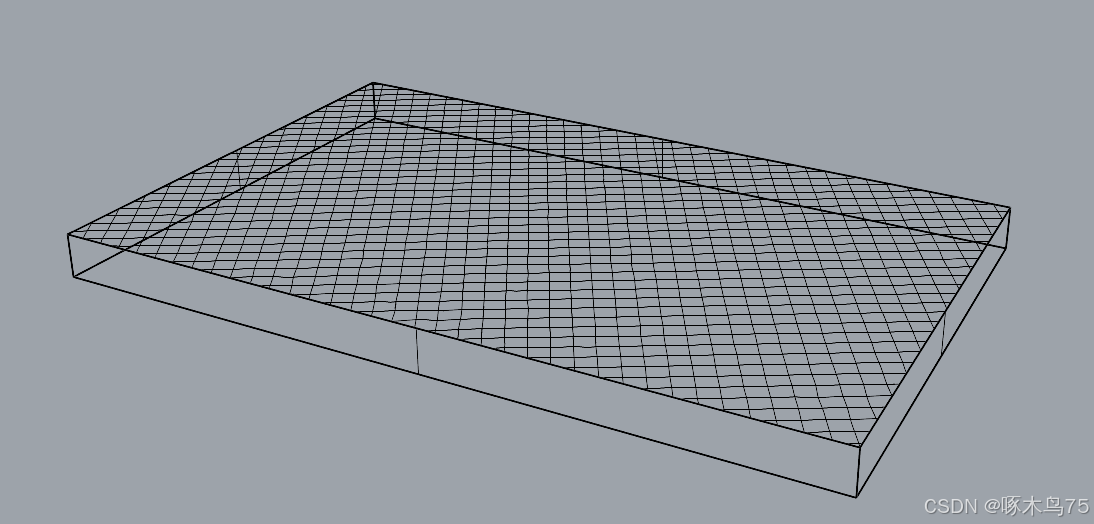

5、选择网格曲面,点击三维轴的竖轴,向下拖动形成立体;在前视图中画水平直线(F8锁定水平),enter;选择水平线,,点击剪切,剪切掉立体下面部分;删除水平线

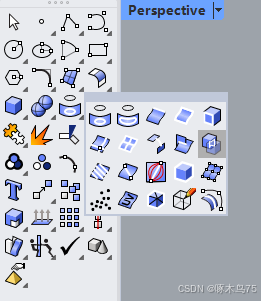

6、选择多重曲面,输入“cap”,则曲面台地底面封闭成体;

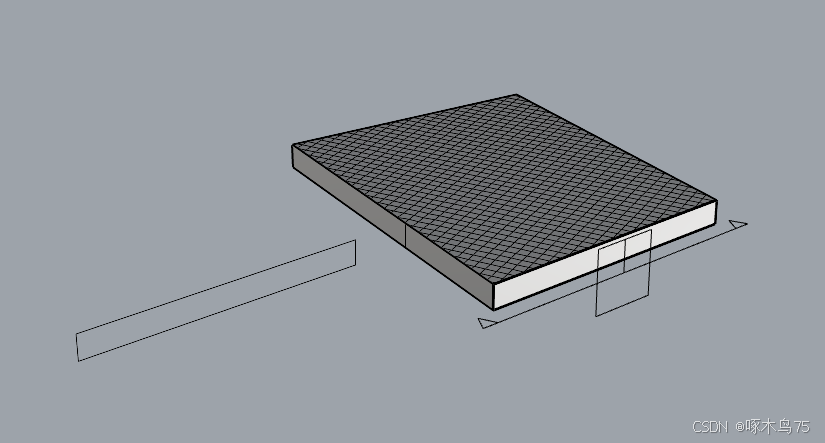

7、点击“显示”,“新增截平面”,在perspective视图中选择曲面一点,在切换视图选择矩形另一点,完成曲面立体剖视图;
8、取出截平面的轮廓线:点击投影系列组件中的“两组物件计算相交”,选择曲面立体,enter,在选择截平面组件,enter,则生成了轮廓线;平移截平面,就可看到曲面立体上有轮廓线组,选择轮廓线平移出来即可看到清晰的轮廓线。
