风电混塔建模

之预应力结构体系建立

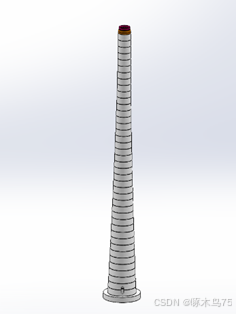

Solidworks建立三维模型，进混塔环段装配，并找好锚具定位，预应力钢绞线的有限元为线单元，直接在abaqus中建立线模型。建立好的三维装配体混塔模型保存并导出为.X_T格式文件

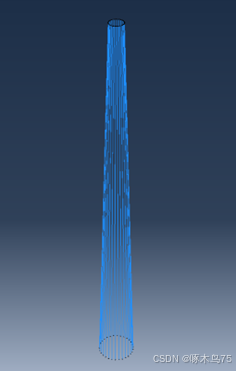

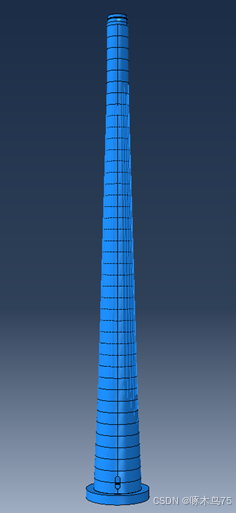

Abaqus中导入.x_t文件，整体移动装配体到坐标原点。部件中增加预应力钢绞线straightline部件，在装配到装配体模型中，移动定位后绕竖轴旋转阵列形成预应力钢绞线体系。旋转钢绞线、转换段、垫板、法兰绕竖轴y旋转4.57度使预应力上下端对应连接到锚具上。
