🔥 内容介绍

机器人技术作为现代工业自动化和智能制造的核心驱动力之一，其在众多领域的应用日益广泛，例如工业生产、医疗健康、航空航天以及服务业等。而机器人控制系统的性能直接决定了机器人的运动精度、响应速度、稳定性和抗干扰能力，是机器人能否胜任复杂任务的关键。在各类机器人控制策略中，比例-积分-微分（PID）控制器因其结构简单、易于实现、鲁棒性较好以及在广泛工业应用中的成熟经验，至今仍是许多机器人控制系统的首选或基础控制方案。

PUMA 560机器人作为经典的工业机器人代表，其拥有六个自由度，结构稳定，负载能力适中，常被用于教学和科研领域，是研究机器人控制理论和实践的良好平台。本文旨在针对PUMA 560机器人的部分自由度进行PID控制器的研究，重点探讨其在简化的3自由度模型下的应用，旨在分析PID控制器在机器人关节控制中的原理、设计方法、性能评估以及潜在的优化方向。

第一章 PUMA 560机器人及其3自由度模型

PUMA 560机器人通常被描述为一个拥有六个旋转关节的串联机械臂。其自由度对应于各个关节的旋转，从而使得末端执行器能够在三维空间中实现位置和姿态的精确控制。然而，对于初学者或在某些特定任务中，研究全部六个自由度的控制可能会过于复杂。因此，本研究选择对其进行简化，聚焦于构成机械臂主体运动的三个主要自由度，即通常对应于底座旋转、大臂俯仰和小臂俯仰的三个关节。这样的简化模型保留了机器人平面运动和部分空间运动的特性，便于理解和分析PID控制器的基本原理。

简化的3自由度PUMA 560模型可以抽象为一个多连杆系统，其中每个连杆通过旋转关节相连。每个关节的运动都受到电机驱动，并通过减速器等传动机构传递。为了进行控制研究，我们需要建立这个3自由度模型的运动学和动力学模型。

1.1 3自由度PUMA 560的运动学模型

运动学模型描述了关节变量与末端执行器位姿之间的关系。正运动学是将关节角转换为末端执行器的位置和姿态，而逆运动学则是将期望的末端执行器位姿转换为所需的关节角。对于3自由度模型，我们通常关注关节角与末端执行器在工作平面内的位置（x, y）以及可能的高度（z）的关系，或者仅关注其在简化平面内的位置和方向。采用Denavit-Hartenberg (D-H) 参数法是建立机器人运动学模型的一种常用且系统的方法。通过定义每个连杆的坐标系并确定它们之间的变换关系，我们可以得到从基坐标系到末端执行器坐标系的齐次变换矩阵，从而描述末端执行器的位姿。

1.2 3自由度PUMA 560的动力学模型

动力学模型描述了关节力矩与关节运动（角度、角速度、角加速度）之间的关系，并考虑了惯性、哥氏力、离心力、重力以及摩擦力等因素。建立准确的动力学模型对于设计高性能控制器至关重要，尤其是在需要精确轨迹跟踪或高速运动的应用中。常用的动力学建模方法包括欧拉-拉格朗日方程法和牛顿-欧拉方程法。对于多关节机器人，动力学方程通常是高度非线性的、耦合的微分方程组。

由于实际机器人系统中存在建模误差、外部扰动和参数不确定性，即使建立了精确的动力学模型，基于模型的控制方法也可能面临挑战。这也是PID控制器作为一种无模型或基于误差的控制方法仍然具有吸引力的原因之一。

第二章 PID控制器的原理与设计

PID控制器是一种线性控制器，其输出由误差信号的比例项、积分项和微分项组成。对于每个关节，PID控制器的目标是根据关节位置（或速度）的误差来生成相应的关节力矩（或控制电压），从而使关节位置跟踪期望的轨迹。

2.1 PID控制器的基本原理

PID控制器的控制律可以表示为：

u(t)=Kpe(t)+Ki∫0te(τ)dτ+Kdddte(t)

是误差信号，通常定义为期望值与实际值之差，例如期望关节角度与实际关节角度之差。
KpKp
是比例增益，用于放大当前误差。比例项能够快速响应误差，但可能导致稳态误差或超调。
KiKi
是积分增益，用于消除稳态误差。积分项累积了历史误差，在误差持续存在时会增大控制作用，从而消除稳态误差，但可能导致超调和积分饱和。
KdKd
是微分增益，用于预测误差的变化趋势。微分项能够抑制误差的快速变化，提高系统的阻尼性，减少超调和振荡，但对噪声敏感。

2.2 机器人关节PID控制器的实现

对于3自由度PUMA 560的关节控制，我们可以为每个关节设计一个独立的PID控制器。这种控制方式被称为关节空间PID控制。在这种方案下，控制器直接作用于每个关节，根据该关节的期望角度和实际角度之间的误差来计算所需的关节力矩。

具体实现过程如下：

轨迹规划：
根据期望的末端执行器任务（例如到达某个位置），通过逆运动学计算出每个时刻对应的期望关节角度轨迹 θd(t)。
误差计算：
在每个控制周期，测量机器人的实际关节角度 θ(t)，并计算误差 e(t)=θd(t)−θ(t)。
PID计算：
根据误差信号，利用PID控制律计算出每个关节所需的控制量 u(t)。
控制量输出：
将计算出的控制量作用于机器人关节的驱动器（例如电机），产生相应的力矩，驱动关节运动。

这种独立的关节空间PID控制方案虽然简单，但也存在不足。由于机器人关节之间存在动力学耦合，一个关节的运动会影响其他关节的运动。简单的关节空间PID控制器没有考虑这种耦合效应，可能导致在进行多关节协调运动时出现轨迹跟踪误差或振荡。

2.3 PID参数的整定

PID控制器的性能在很大程度上取决于比例、积分和微分增益 KpKp, KiKi, KdKd 的选择。合适的参数可以使系统具有良好的响应速度、稳定性和抗干扰能力。PID参数的整定是一个关键且通常需要反复试验的过程。常用的整定方法包括：

试凑法 (Trial and Error):
根据经验和系统响应，手动调整参数，直到达到满意的控制效果。这是一种简单但效率较低的方法，依赖于操作者的经验。
齐格勒-尼科尔斯法 (Ziegler-Nichols Method):
基于系统的阶跃响应或临界振荡点来确定初始的PID参数。这是一种系统性的方法，但得到的参数可能不是最优的。
经验公式法：
根据不同的控制目标（例如快速响应、最小超调等），利用一些经验公式来计算参数。
基于模型的整定方法：
如果系统动力学模型已知，可以利用控制理论的方法（例如根轨迹法、频率响应法等）来计算参数。
智能优化算法：
利用遗传算法、粒子群优化算法等智能算法来搜索最优的PID参数组合。

在实际应用中，通常会结合多种方法进行参数整定，例如先利用齐格勒-尼科尔斯法得到初始参数，然后通过试凑法进行微调。对于机器人控制，由于系统的非线性，参数的整定往往需要针对不同的工作点或运动轨迹进行优化。

第三章 3自由度PUMA 560的PID控制仿真与分析

为了验证PID控制器的有效性并分析其性能，本研究将利用仿真环境进行控制器的设计和测试。仿真平台通常包括机器人动力学模型、控制器模块以及可视化界面。

3.1 仿真环境搭建

可以使用MATLAB/Simulink、ROS (Robot Operating System) 结合Gazebo或V-REP/CoppeliaSim等仿真软件来搭建3自由度PUMA 560的仿真环境。在仿真环境中，我们需要：

建立3自由度机器人模型：
包括连杆参数、关节限制、质量和惯性参数等。
实现动力学模型：
根据前述动力学方程，在仿真环境中实现机器人关节力矩与运动状态之间的关系。
实现PID控制器模块：
根据PID控制律，构建控制器模块，输入为期望关节角度和实际关节角度，输出为关节力矩。
集成驱动器模型：
考虑电机动力学、减速器传动比等因素，更真实地模拟驱动器的行为。
添加外部扰动（可选）：
例如关节处施加的随机力矩，用于测试控制器的抗扰动能力。

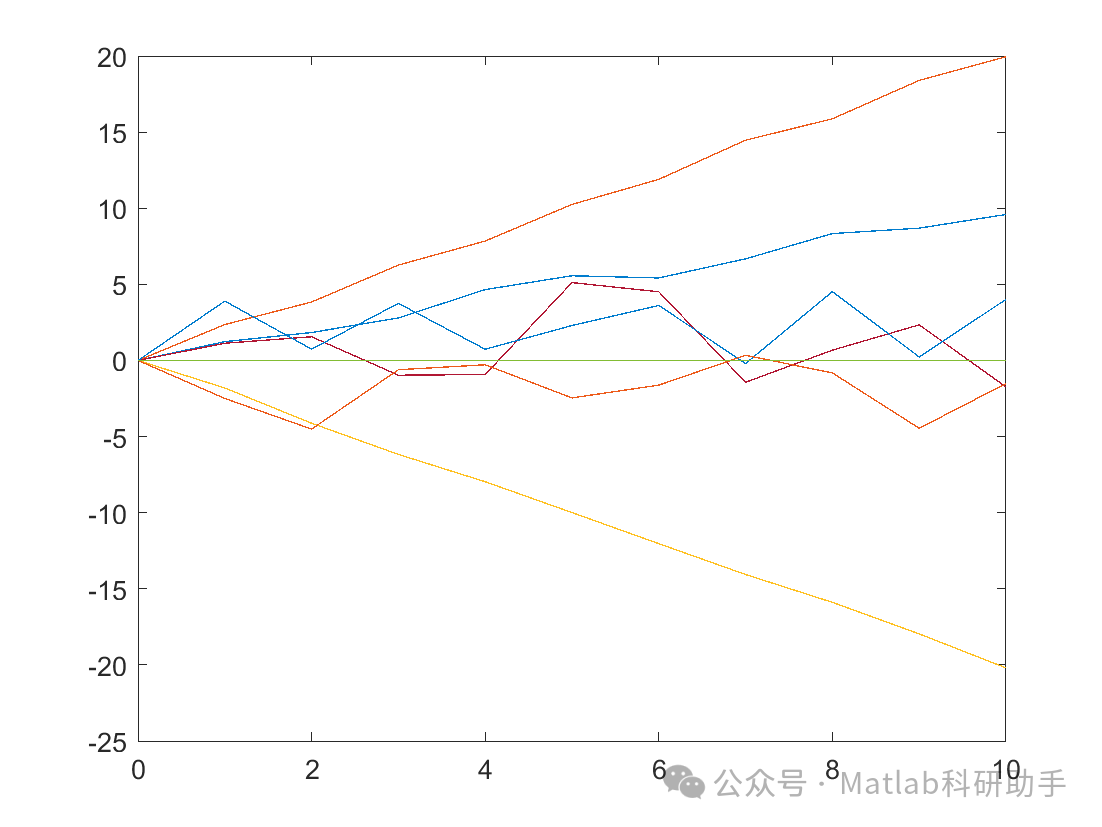

3.2 仿真结果分析与性能评估

通过仿真实验，我们可以收集大量的控制数据，包括期望关节角度、实际关节角度、关节角速度、关节力矩以及末端执行器位姿等。对这些数据进行分析，可以定量地评估PID控制器的性能指标：

稳态误差：
系统达到稳定后，实际值与期望值之间的差值。
超调量：
系统响应的最大峰值超过稳态值的量。
调节时间：
系统响应达到并保持在稳态值一定范围（例如2%或5%）所需的时间。
跟踪误差：
在轨迹跟踪过程中，实际轨迹与期望轨迹之间的偏差。
控制输出：
观察关节力矩的变化，分析控制器的控制作用是否平滑、是否出现抖振等问题。

通过对比不同PID参数下的仿真结果，可以进一步优化参数，提升控制性能。

第四章 PID控制器的局限性与改进方向

尽管PID控制器具有结构简单、易于实现的优点，但在面对机器人系统的非线性、强耦合以及外部扰动时，其性能可能受到限制。简单的关节空间PID控制没有考虑关节之间的动力学耦合，当机器人进行高速运动或大范围运动时，耦合效应变得显著，可能导致跟踪误差增大或系统不稳定。

4.1 PID控制器的局限性

对非线性系统性能不佳：
机器人动力学模型是高度非线性的，PID控制器作为线性控制器，其在非线性系统中的性能难以保证全局最优。
对参数变化敏感：
机器人的动力学参数可能随负载或磨损而变化，固定的PID参数可能无法适应这些变化，导致性能下降。
对耦合效应处理不足：
关节之间的动力学耦合会影响控制效果，独立的关节空间PID控制器无法有效补偿这种耦合。
难以处理强扰动：
对于较大的外部扰动或内部不确定性，PID控制器的抗扰动能力有限。

4.2 PID控制器的改进方向

为了克服简单PID控制器的局限性，可以考虑以下改进方向：

增益调度PID (Gain Scheduling PID):
根据机器人的工作状态（例如关节角度、速度），动态调整PID参数。通过在不同的工作点或运动范围内使用不同的PID参数组，可以提高控制器的适应性。
前馈控制 (Feedforward Control):
利用机器人动力学模型信息，在PID控制器的基础上增加前馈项。前馈控制可以根据期望的轨迹预先计算所需的关节力矩，从而补偿已知的动力学效应，减轻PID控制器的负担，提高跟踪精度。前馈项通常基于逆动力学计算。
基于模型的PID控制：
虽然PID是无模型的控制器，但可以将其与模型信息相结合。例如，利用动力学模型计算出期望的关节加速度，然后将加速度误差输入给PID控制器，计算额外的补偿力矩。
串级控制 (Cascade Control):
将控制系统分为内外两个回路。例如，内环控制关节速度，外环控制关节位置。内环通常使用比例或PD控制器，响应速度快，能够快速抑制扰动；外环使用PID控制器，负责消除稳态误差。
与其他控制方法的结合：
将PID控制器与更先进的控制方法相结合，例如模糊PID控制、神经网络PID控制、自适应PID控制等，以提高控制器的智能性和鲁棒性。
