随着现代电力系统的日益复杂化，提高电能质量、保障系统稳定运行成为电力领域持续关注的焦点。在众多影响电能质量的因素中，无功功率的存在与谐波污染尤为突出。无功功率的传输不仅会引起线路损耗增加、电压波动，还会降低输电容量；而谐波则会干扰精密设备、加速绝缘老化、甚至引发谐振事故。传统的无功功率补偿与谐波抑制手段，如并联电容器组和无源滤波器，在动态响应速度、补偿精度和抑制范围等方面存在一定的局限性。

近年来，基于电力电子技术的静止同步补偿器（STATCOM）凭借其快速响应、连续可调、主动抑制等优势，在三相系统中得到了广泛应用。然而，在铁路电气化、工业生产以及部分居民用电等单相系统中，单相STATCOM作为一种有效的电能质量治理装置，其在补偿无功功率和减轻谐波方面的潜力与挑战同样值得深入研究。本文旨在对单相STATCOM在单相系统中实现无功功率补偿与谐波抑制的原理、技术及其相关应用进行深入探讨，以期更全面地认识其在提升单相系统电能质量中的作用。

一、单相STATCOM的基本原理与结构

单相STATCOM，全称为Single-Phase Static Synchronous Compensator，是一种基于电压源型变流器（VSC）的有源电力电子装置。其核心思想是通过控制VSC的输出电压幅值、相位和频率，使其与系统电压实现同步，并通过变流器输出与系统电压同频或不同频的交流电压，从而实现对系统无功功率的补偿以及对谐波电流的抑制。

典型的单相STATCOM结构主要包括以下几个部分：

电压源型变流器（VSC）:
这是单相STATCOM的核心部分，通常由全桥或半桥结构的电力电子开关（如IGBT）组成。通过控制开关管的通断，VSC可以将直流侧的电压转换为交流输出电压。

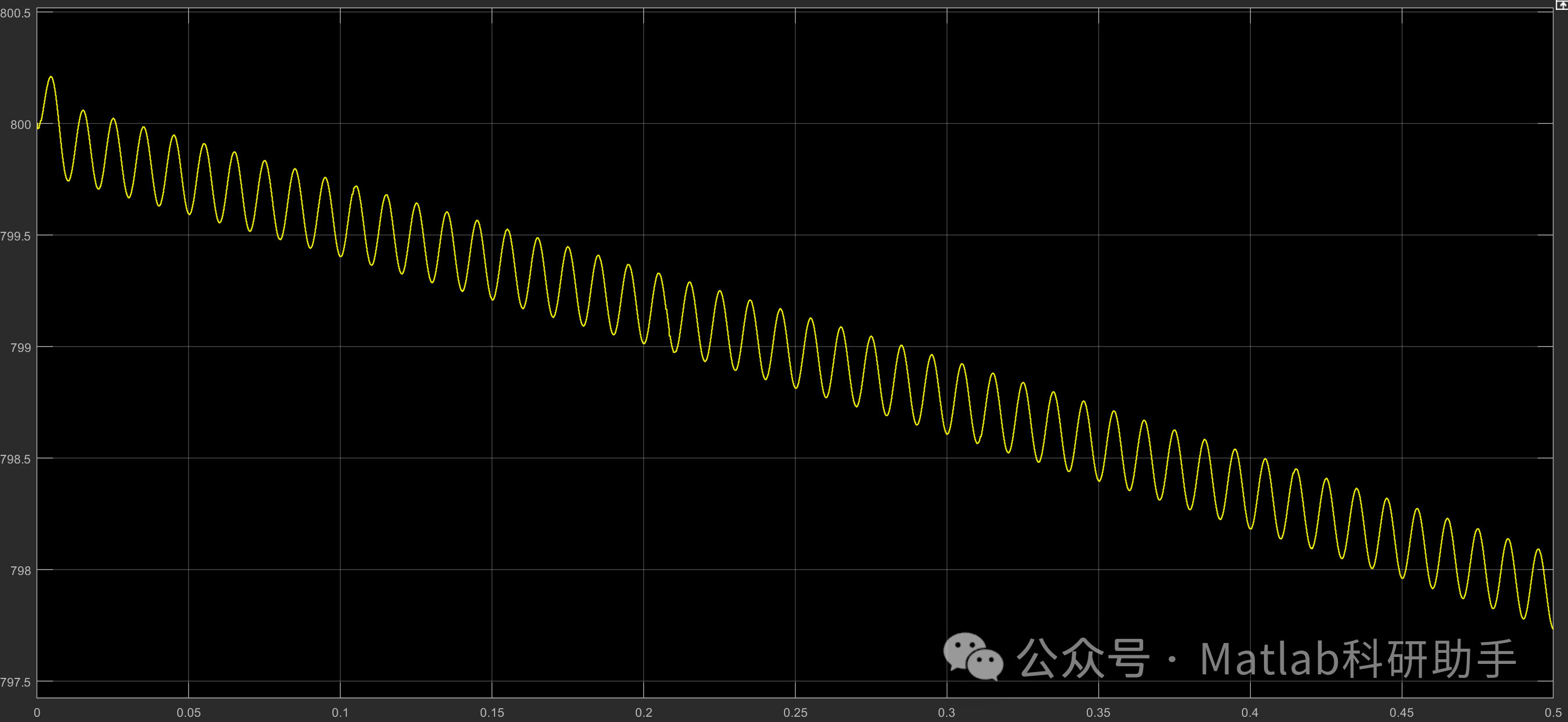

直流侧电容器:
为VSC提供稳定的直流电压，同时作为储能元件，用于补偿损耗和维持变流器正常工作。
连接电抗器:
将VSC的输出端连接到单相系统。该电抗器具有滤波作用，可以平滑VSC输出的高频开关纹波，同时在控制中起重要作用。
控制系统:
这是单相STATCOM的“大脑”，负责检测系统电压和电流信号，根据预设的控制策略生成PWM（脉宽调制）信号，驱动VSC的电力电子开关管工作。控制系统的性能直接决定了STATCOM的补偿与抑制效果。

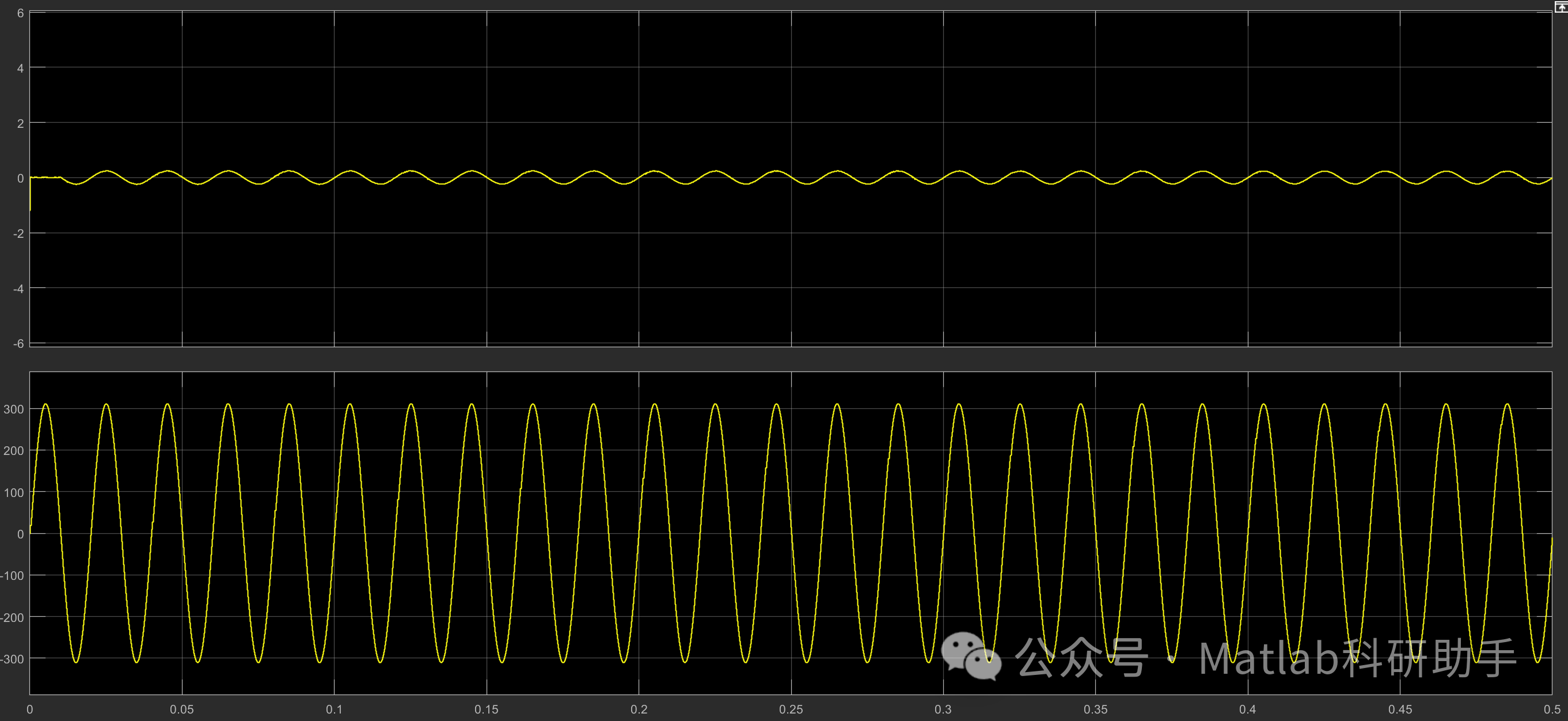

单相STATCOM的工作原理可以概括为：通过精确检测单相系统的电压和电流信息，控制系统根据设定的补偿目标（如目标无功功率或抑制的谐波电流），计算出变流器需要输出的电压指令。VSC根据该指令生成相应的交流电压，并通过连接电抗器接入系统。通过调节VSC输出电压与系统电压之间的相位差，可以实现无功功率的交换：当VSC输出电压超前于系统电压时，STATCOM向系统注入无功功率（容性）；当VSC输出电压滞后于系统电压时，STATCOM从系统吸收无功功率（感性）。此外，通过控制VSC输出特定频率和幅值的电压，可以产生与系统谐波电流反相的谐波电流，从而抵消或削弱系统中的谐波电流。

二、单相STATCOM在无功功率补偿中的应用

单相STATCOM在单相系统中的主要功能之一是实现动态、精确的无功功率补偿。相较于传统的并联电容器组，单相STATCOM具有以下显著优势：

快速响应:
基于电力电子开关的快速切换特性，STATCOM可以在微秒级甚至更短的时间内对系统无功功率需求变化做出响应，有效抑制电压波动和闪变。
连续可调:
STATCOM可以连续、平滑地调节输出的无功功率，实现精确补偿，避免了分级投切带来的冲击和误差。
双向补偿能力:
既可以向系统注入无功功率（容性），也可以从系统吸收无功功率（感性），具有更强的调节能力，尤其适用于负载无功功率在感性和容性之间波动的场合。
避免谐振:
由于是有源装置，STATCOM不会像无源电容器组那样与系统电抗发生谐振，因此更加安全可靠。

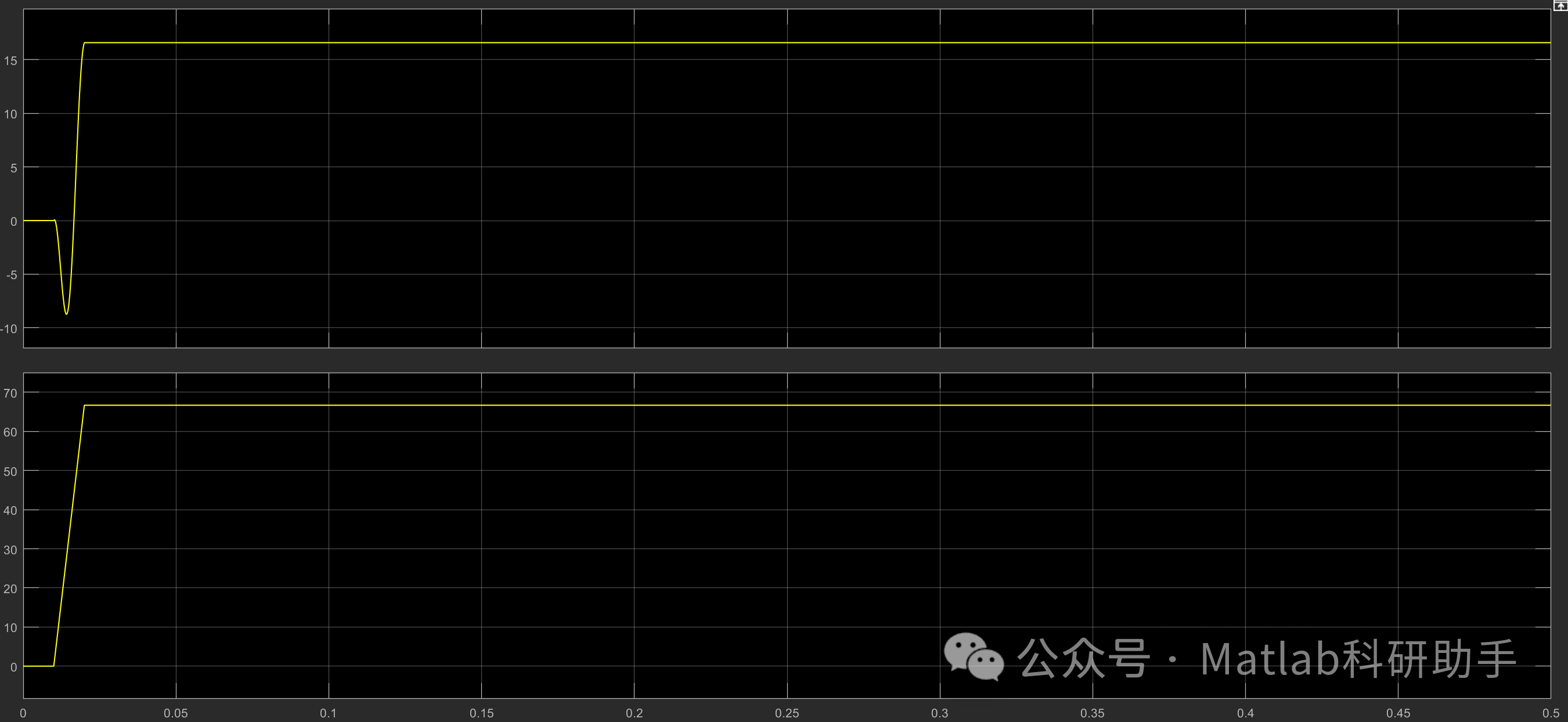

单相STATCOM实现无功功率补偿的关键在于控制系统。常用的控制策略包括：

基于瞬时无功功率理论的控制:
通过实时检测系统电压和电流，计算瞬时无功功率，并控制STATCOM输出与无功功率变化趋势相反的无功电流，从而实现无功功率的补偿。
基于电压控制的策略:
直接检测系统电压，并控制STATCOM输出无功电流，以维持系统电压在设定范围内。这种策略对于抑制电压波动和提高电压稳定性非常有效。
基于同步旋转坐标系的控制（虚拟双相系统）:
虽然单相系统缺乏dq轴，但可以通过构建虚拟双相系统，利用三相控制策略的思想进行控制。这种方法可以实现对基波无功电流的精确控制。

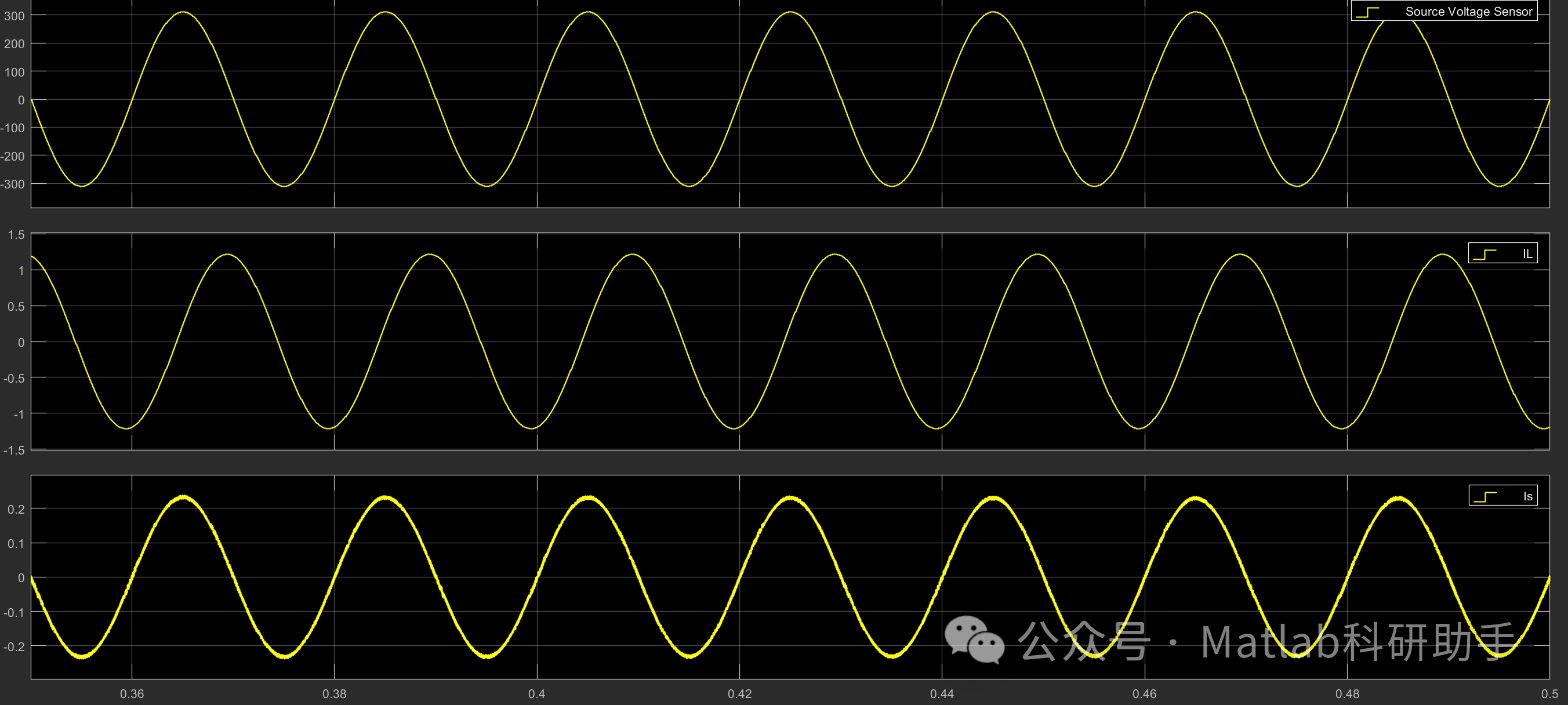

在实际应用中，单相STATCOM的无功补偿能力受到其容量、直流侧电压以及连接电抗器等因素的限制。合理的容量配置和精确的控制策略是实现高效无功补偿的关键。

三、单相STATCOM在谐波抑制中的应用

除了无功功率补偿，单相STATCOM的另一个重要功能是抑制系统中的谐波电流。与传统的无源滤波器不同，单相STATCOM是一种有源滤波器，其谐波抑制能力更加灵活和高效。

单相STATCOM实现谐波抑制的基本原理是：通过检测系统中的谐波电流成分，控制STATCOM输出与这些谐波电流幅度相等、相位相反的谐波电流，从而在接入点处实现谐波电流的抵消。这使得系统中的谐波电流无法流入电网，减少了谐波污染。

单相STATCOM实现谐波抑制的关键技术包括：

谐波电流检测:
准确、快速地检测系统中的谐波电流是实现有效抑制的前提。常用的方法包括基于傅里叶分析、基于同步旋转坐标系（虚拟双相系统）的谐波提取、以及基于滤波器组的谐波提取等。
谐波电流补偿控制:
根据检测到的谐波电流，控制STATCOM的VSC产生相应的补偿谐波电流。这需要精确的控制算法，以保证补偿谐波电流的幅值和相位与系统谐波电流一致。常用的控制策略包括：
- 基于瞬时有功/无功谐波电流控制:
  利用瞬时功率理论提取谐波电流，并进行控制。
- 基于比例积分（PI）控制的独立谐波补偿:
  对检测到的各次谐波电流分别进行PI控制，产生相应的补偿电流。
- 基于重复控制或预测控制的谐波补偿:
  利用周期性或预测模型来提高谐波补偿的精度和动态性能。

单相STATCOM在谐波抑制方面具有以下优势：

主动抑制:
可以主动检测和补偿系统中的谐波电流，不受系统阻抗变化的影响。
可调谐性:
可以通过控制软件灵活调整抑制的谐波次数和幅度，适应系统谐波成分的变化。
动态响应:
能够快速响应系统谐波电流的变化，实现动态抑制。
避免谐振:
作为有源装置，不会与系统产生谐振。

需要注意的是，单相STATCOM的谐波抑制能力与其容量、开关频率以及控制算法的精度密切相关。高开关频率可以提高补偿带宽，但也会增加开关损耗；精确的控制算法能够提高补偿精度，但可能增加计算复杂度。

四、单相STATCOM的控制策略

高效、稳定的控制策略是保证单相STATCOM良好性能的关键。如前所述，单相STATCOM的控制主要包括无功功率补偿控制和谐波抑制控制。在实际应用中，通常需要同时实现这两个功能，因此控制策略的设计需要综合考虑。

常用的单相STATCOM控制策略可以大致分为以下几类：

基于瞬时功率理论的控制:
该方法通过实时计算系统电压和电流的瞬时有功功率和无功功率，并提取其中的基波和谐波成分，然后根据补偿目标控制STATCOM产生相应的补偿电流。这种方法概念清晰，但对瞬时功率计算的精度要求较高。
基于同步旋转坐标系（虚拟双相系统）的控制:
尽管单相系统没有天然的dq轴，但可以通过构建虚拟双相系统，将单相信号转化为双相信号，然后在同步旋转坐标系下进行控制。这种方法可以利用成熟的三相系统控制理论，实现对基波无功和各次谐波的独立控制，尤其适用于需要精确补偿的应用场合。
基于电压控制的控制:
该方法直接检测系统电压，并通过内环电流控制或外环电压控制来调节STATCOM的输出，以维持系统电压稳定和抑制电压畸变。这种方法对电压稳定性的提升非常有效。
基于谐波电流独立控制的策略:
该策略通过特定的谐波检测算法提取各次谐波电流，然后对每一路谐波电流进行独立的控制，生成相应的补偿电流。这种方法可以精确补偿特定次数的谐波，但需要针对不同次谐波设计不同的控制器。
基于重复控制或预测控制的策略:
这些先进的控制方法利用系统信号的周期性或建立系统模型进行预测，可以提高谐波补偿的精度和动态性能，尤其适用于周期性谐波的抑制。

在实际应用中，往往需要根据具体的应用场景和补偿目标选择合适的控制策略或结合多种控制方法。例如，在需要同时强调无功补偿和谐波抑制的场合，可以采用基于虚拟双相系统的控制，同时控制基波无功电流和各次谐波电流。此外，为了提高系统的鲁棒性和抗干扰能力，可以引入自适应控制、模糊控制或滑模控制等先进控制技术。

五、单相STATCOM在单相系统中的应用案例与优势

单相STATCOM在单相系统中具有广泛的应用前景，主要包括：

铁路电气化牵引供电系统:
铁路电气化系统通常采用单相供电，列车运行过程中会产生大量的无功功率和严重的谐波污染。单相STATCOM可以有效地补偿牵引变电所的无功功率，提高功率因数，减少线路损耗，并抑制列车产生的谐波电流，提高电网电能质量。
工业单相大功率负载:
部分工业生产中存在单相感应炉、电焊机等大功率单相负载，这些负载会产生较大的无功功率和非线性电流。单相STATCOM可以为这些负载提供就地无功补偿和谐波治理，改善电源侧的电能质量。
分布式发电并网:
单相分布式发电系统（如小型光伏、风电）并网时可能会对电网产生无功和谐波影响。单相STATCOM可以作为并网接口的电能质量控制器，确保并网点满足电能质量标准。
居民用电系统:
在一些居民区，特别是存在大量非线性负载（如LED照明、变频家电）的情况下，单相STATCOM可以用于改善整个区域的电能质量，抑制谐波，减少电压波动。

相较于传统的单相电能质量治理装置，单相STATCOM的优势在于：

更强的动态响应能力:
能够快速跟踪负载变化，实时补偿无功功率和抑制谐波。
更灵活的控制能力:
可以实现连续、平滑的无功补偿和有针对性的谐波抑制。
更小的占地面积和重量:
相较于同等容量的无源滤波器组，STATCOM通常更加紧凑。
避免谐振问题:
有源特性使其不会与系统阻抗发生谐振。

然而，单相STATCOM也存在一些挑战和限制：

较高的成本:
由于采用了大量的电力电子器件和复杂的控制系统，STATCOM的制造成本相对较高。
开关损耗:
電力電子開關的開關損耗會影響STATCOM的效率。
控制系统的复杂性:
精确的控制算法需要高性能的处理平台和复杂的软件。

六、结论

综上所述，单相STATCOM作为一种先进的有源电能质量治理装置，在单相系统中补偿无功功率和减轻谐波方面具有显著的优势和潜力。其快速响应、连续可调、主动抑制等特性使其能够有效地应对单相系统中的无功功率和谐波问题，提升电网的电能质量和运行稳定性。随着电力电子技术和控制技术的不断发展，单相STATCOM的性能将进一步提高，成本将逐渐降低，其在铁路电气化、工业生产、分布式发电等单相系统中的应用将更加广泛。
