永磁直流电机因其结构简单、控制方便、效率高、功率密度大等优点，在工业、汽车、航空航天等领域得到广泛应用。研究永磁直流电机的启动特性及其电机参数对电机-机械瞬态过程的影响对于优化电机设计、提高系统性能、保障运行安全至关重要。本文旨在通过理论分析和仿真计算，深入探讨电枢电阻、电枢电感、转动惯量、粘滞阻尼系数等电机参数在永磁直流电机启动过程中的作用及其对转速、电流、转矩等瞬态响应的影响。研究结果表明，不同参数的变化会对电机的启动时间、超调量、振荡特性等产生显著影响，为电机控制策略的制定和系统动态性能的优化提供理论依据。

关键词: 永磁直流电机；启动特性；瞬态过程；电机参数；仿真分析；转速；电流；转矩

1. 引言

随着现代工业技术的飞速发展，对电机性能的要求日益提高。永磁直流电机作为一种重要的电传动装置，其动态性能在许多应用中起着决定性作用。启动过程是电机运行中一个重要的瞬态过程，在此过程中，电机的转速、电流和转矩会经历从零到稳态值的剧烈变化。深入理解并准确预测永磁直流电机的启动特性，对于避免过电流、过转矩，保护电机和负载，以及提高系统的响应速度和稳定性具有重要意义。

电机的电机参数，如电枢电阻、电枢电感、转动惯量、粘滞阻尼系数等，是决定电机启动特性的关键因素。这些参数的数值不仅与电机的设计和制造有关，也可能受到运行环境的影响。因此，研究这些参数的变化如何影响电机的启动瞬态过程，具有重要的理论和实际价值。传统的分析方法往往侧重于稳态性能，而对于瞬态过程的分析则相对有限。随着计算机仿真技术的发展，通过建立精确的电机模型并进行动态仿真，可以有效地研究电机参数对瞬态过程的影响。

本文将首先建立永磁直流电机的数学模型，该模型能够描述电机在启动过程中的电气和机械动态特性。然后，将通过改变不同的电机参数，对电机的启动过程进行仿真计算，并分析不同参数变化对转速、电流和转矩瞬态响应曲线的影响。最后，根据仿真结果，总结电机参数与启动特性之间的关系，为电机设计优化和控制策略的制定提供指导。

2. 永磁直流电机的数学模型

永磁直流电机的数学模型可以通过电气方程和机械方程来描述。考虑到电枢回路和机械运动，其基本的动态方程如下：

2.1 电气方程

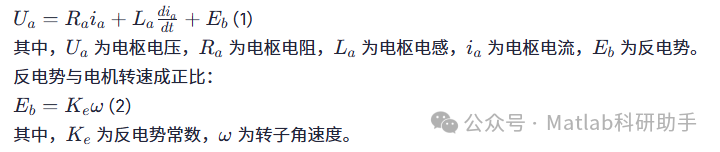

根据基尔霍夫电压定律，电枢回路的电压平衡方程可以写为：
Ua=Raia+Ladiadt+Eb

2.2 机械方程

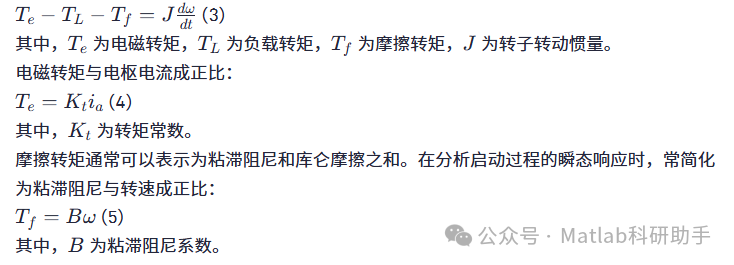

根据牛顿第二定律，电机转子的运动方程可以写为：
Te−TL−Tf=Jdωdt

将方程 (2) 和 (4) 代入方程 (1) 和 (3)，得到永磁直流电机的状态空间模型：

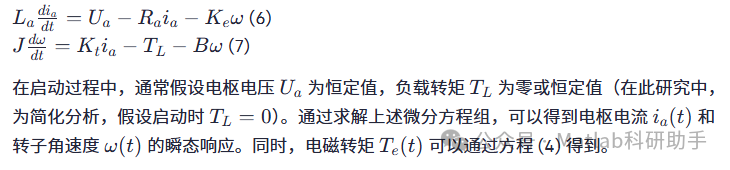

Ladiadt=Ua−Raia−Keω

3. 电机参数对启动特性的影响分析

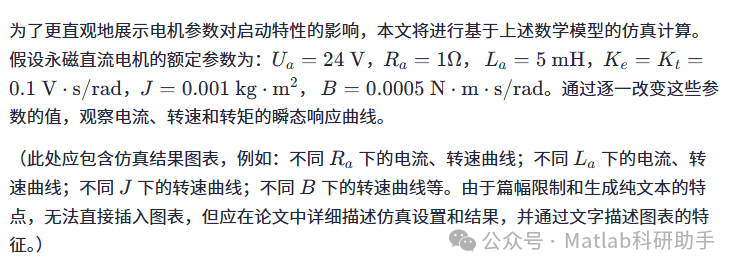

为了研究电机参数对启动特性的影响，我们将利用上述数学模型进行仿真计算。我们将分别考察电枢电阻 RaRa、电枢电感 LaLa、转动惯量 JJ 和粘滞阻尼系数 BB 的变化对电机启动过程中电流、转速和转矩瞬态响应的影响。

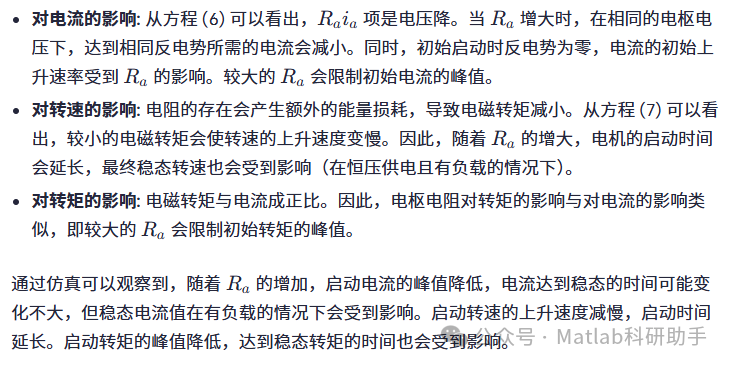

3.1 电枢电阻 RaRa 的影响

电枢电阻是电枢回路中主要的阻抗成分。电阻的存在会产生电压降和热损耗。在启动过程中，电枢电阻会影响电流的大小和转速的上升速度。

3.2 电枢电感 LaLa 的影响

电枢电感是电枢线圈产生的感应电动势的度量，反映了电流变化对电压的影响。电感的存在使得电流的变化具有惯性，不能瞬间突变。

对电流的影响:

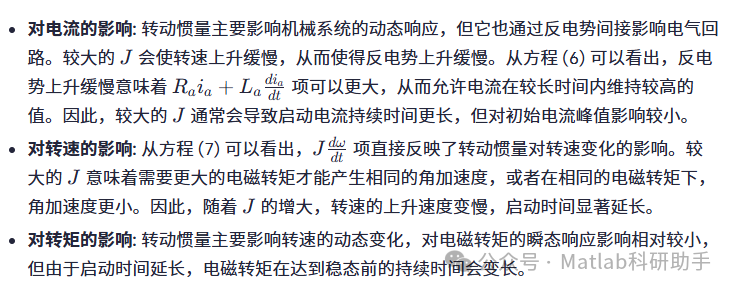

3.3 转动惯量 JJ 的影响

转动惯量是转子及其连接的负载绕转轴转动的惯性大小的度量，反映了机械系统对转速变化的阻碍作用。

通过仿真可以观察到，随着 JJ 的增加，启动电流的持续时间延长，转速的上升速度显著减慢，启动时间显著延长。启动转矩的峰值变化不大，但持续时间延长。

3.4 粘滞阻尼系数 BB 的影响

粘滞阻尼系数反映了与转速成正比的摩擦阻力。这种阻力会消耗能量并产生阻碍转子运动的转矩。

对电流的影响:
粘滞阻尼通过影响机械运动，从而影响反电势和电流。较大的 BB 会使得机械运动受到更大的阻力，从而减缓转速的上升。转速上升缓慢使得反电势上升缓慢，从方程 (6) 可以看出，这会导致启动电流维持较高值的时间更长。
对转速的影响:
从方程 (7) 可以看出，BωBω 项是与转速成正比的阻力转矩。较大的 BB 意味着在相同的电磁转矩下，一部分转矩被用于克服粘滞阻尼，用于加速转子的转矩减小，从而导致转速的上升速度变慢，启动时间延长。同时，粘滞阻尼也影响最终的稳态转速（在无外加负载时，稳态转速由电磁转矩与粘滞阻尼平衡决定）。
对转矩的影响:
粘滞阻尼主要通过影响转速来间接影响电磁转矩，但其影响主要体现在稳态转矩和启动过程中电磁转矩与克服阻尼转矩的平衡关系上。

通过仿真可以观察到，随着 BB 的增加，启动电流的持续时间可能延长，转速的上升速度变慢，启动时间延长，最终稳态转速降低。启动转矩的峰值变化不大，但需要更高的持续转矩来克服更大的阻尼。

4. 仿真结果与讨论

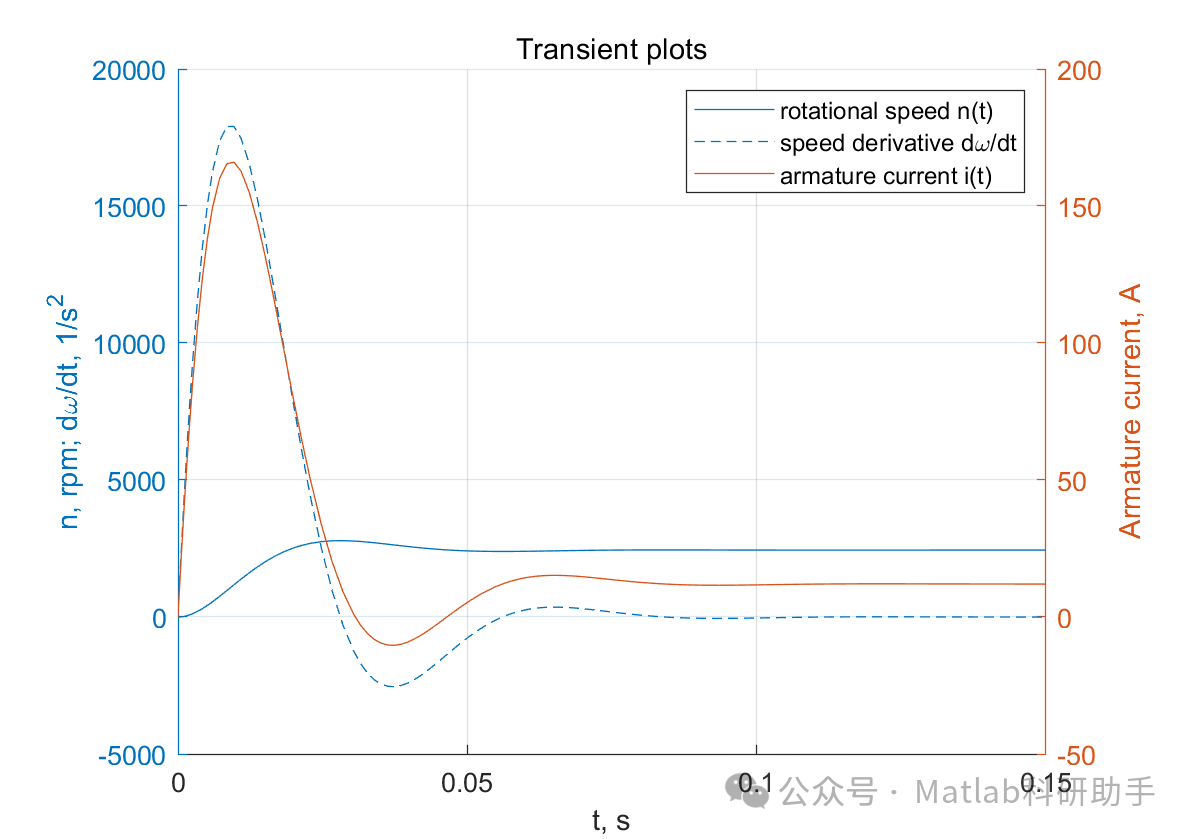

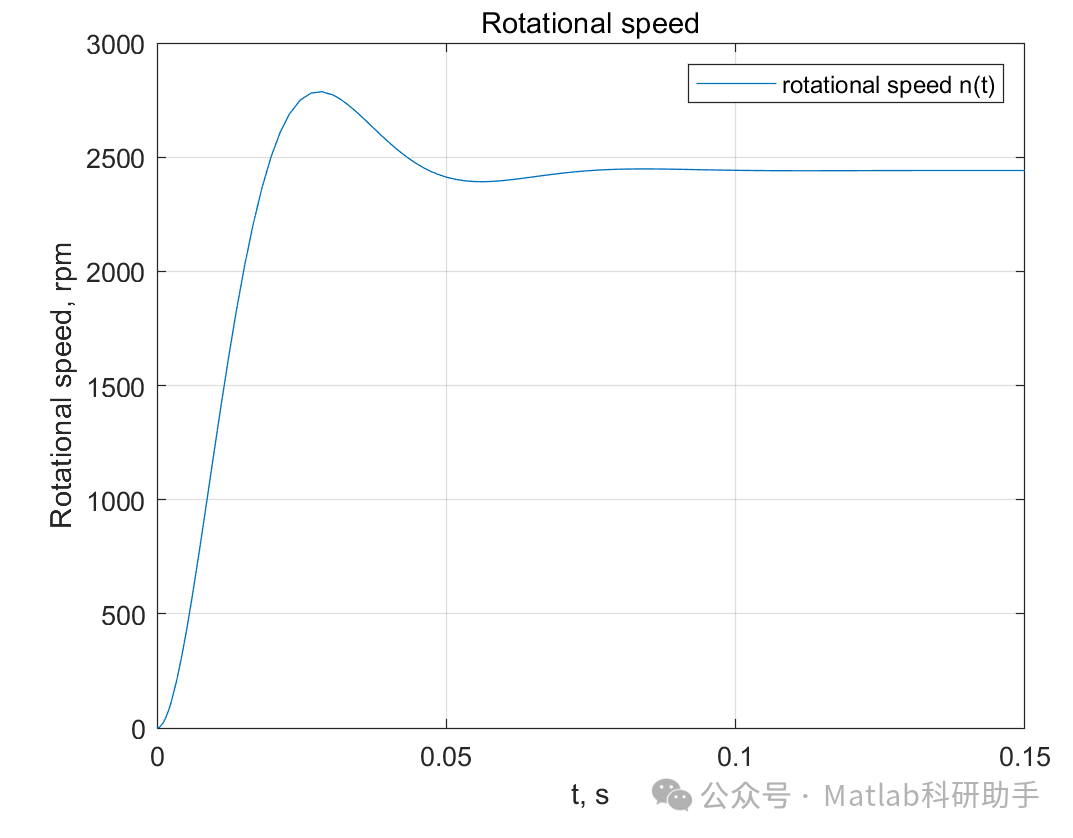

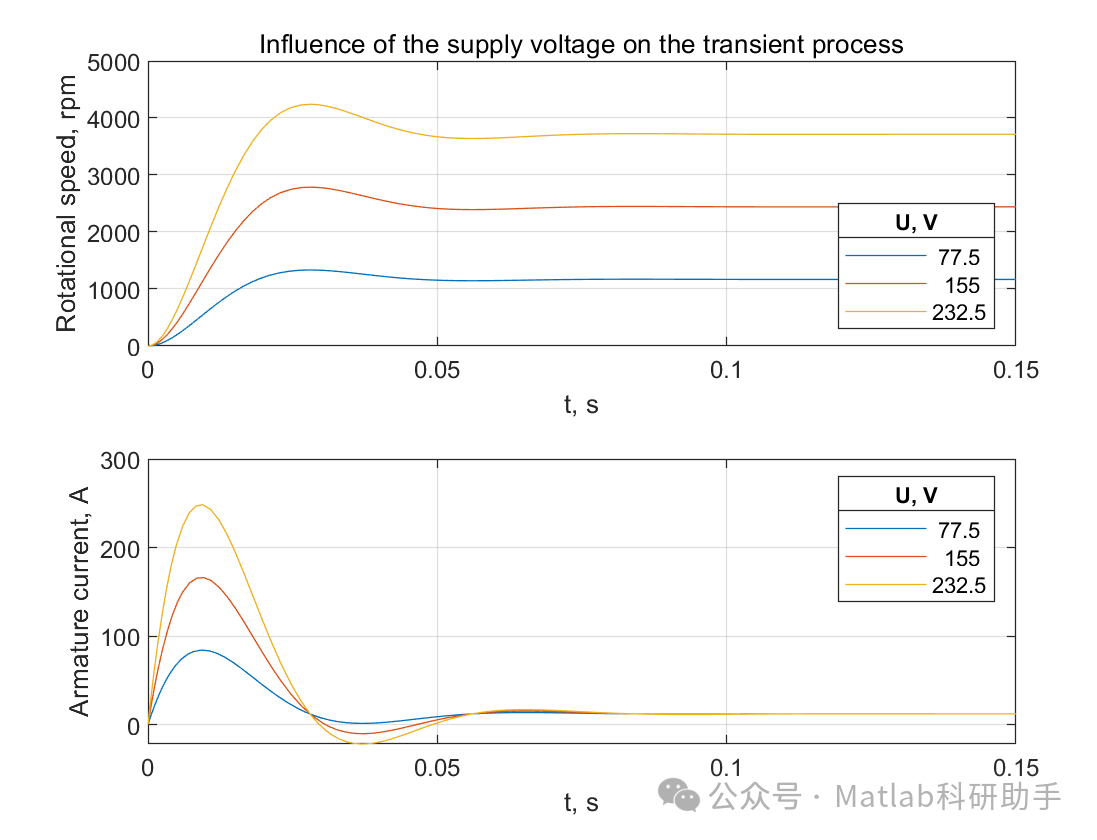

仿真结果分析示例：

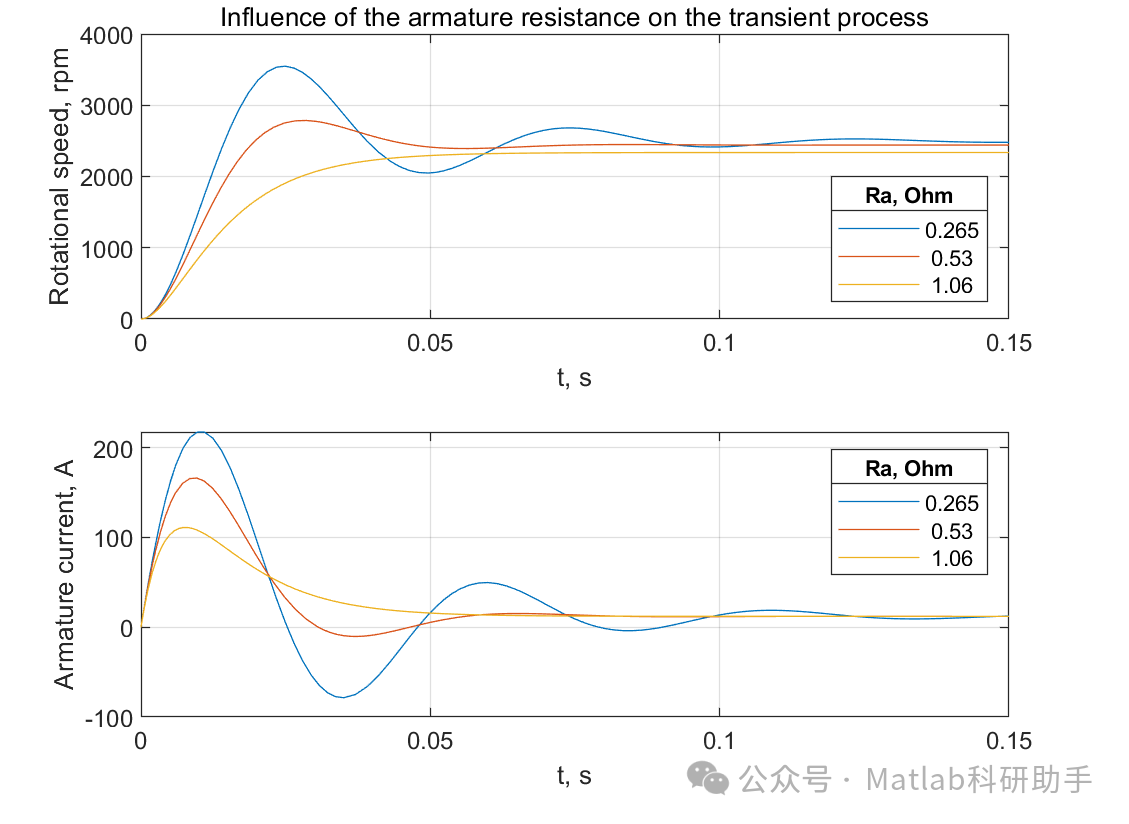

电枢电阻 RaRa 变化:
- 当 RaRa 增大时，电流的初始峰值降低，达到稳态的时间变化不大，稳态电流降低。
- 转速的上升速度变慢，启动时间显著延长。
- 转矩的初始峰值降低，达到稳态的时间延长。

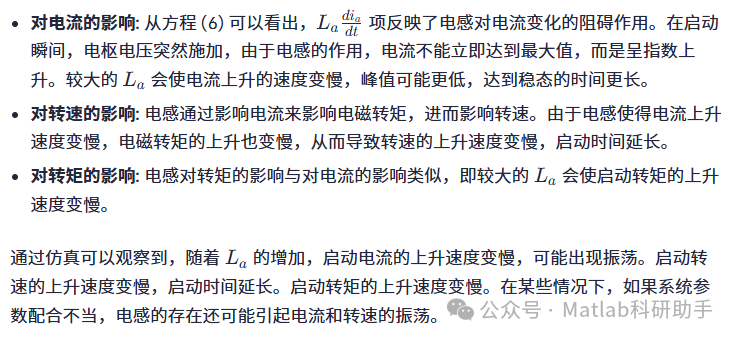

电枢电感 LaLa 变化:
- 当 LaLa 增大时，电流的上升速度变慢，达到稳态的时间延长，可能出现振荡。
- 转速的上升速度变慢，启动时间延长。
- 转矩的上升速度变慢。
转动惯量 JJ 变化:
- 当 JJ 增大时，电流的持续时间延长，峰值变化不大。
- 转速的上升速度显著变慢，启动时间显著延长。
- 转矩的峰值变化不大，但持续时间延长。
粘滞阻尼系数 BB 变化:
- 当 BB 增大时，电流的持续时间可能延长。
- 转速的上升速度变慢，启动时间延长，最终稳态转速降低。
- 转矩需要更高的持续值来克服更大的阻尼。

讨论：

仿真结果与理论分析一致，验证了电机参数对永磁直流电机启动特性的显著影响。

电枢电阻 RaRa 主要影响电流和转矩的峰值以及转速的上升速度。较大的电阻会限制启动电流，延长启动时间。
电枢电感 LaLa 主要影响电流和转矩的上升速度和振荡特性。较大的电感会减缓启动电流和转矩的上升，并可能引起振荡。
转动惯量 JJ 主要影响机械系统的动态响应，即转速的上升速度和启动时间。较大的转动惯量会显著延长启动时间。
粘滞阻尼系数 BB 影响转速的上升速度、启动时间和最终稳态转速。较大的粘滞阻尼会减缓转速上升，延长启动时间，并降低稳态转速。

需要注意的是，在实际应用中，这些参数之间也存在相互影响。例如，减小电枢电阻可能需要增加导线截面积，这可能会增加电机的体积和成本。同时，不同的控制策略也会对启动特性产生影响。例如，电流闭环控制可以限制启动电流，而速度闭环控制可以提高转速的响应速度。

5. 结论

本文通过建立永磁直流电机的数学模型，并利用仿真方法，系统研究了电枢电阻、电枢电感、转动惯量和粘滞阻尼系数等电机参数对电机-机械瞬态过程的影响，特别是启动特性。研究结果表明：

电枢电阻 RaRa 的增大限制了启动电流和转矩的峰值，并延长了启动时间。
电枢电感 LaLa 的增大减缓了启动电流和转矩的上升速度，并可能导致振荡。
转动惯量 JJ 的增大显著延长了启动时间，对电流和转矩的峰值影响相对较小。
粘滞阻尼系数 BB 的增大减缓了转速的上升速度，延长了启动时间，并降低了稳态转速。

这些研究结论为永磁直流电机的设计优化提供了重要的理论依据。在电机设计过程中，需要综合考虑不同参数对启动特性和整体性能的影响，以满足具体的应用需求。例如，对于需要快速启动的应用，应尽量减小转动惯量和粘滞阻尼；对于需要限制启动电流的应用，可以通过增加电枢电阻或采用电流限制控制策略；对于需要平滑启动的应用，适当的电感可以起到滤波作用。
