爆炸是瞬时释放大量能量的过程，其产生的爆破载荷对建筑物、基础设施以及人员安全构成严重威胁。准确评估和预测爆炸载荷的效应，对于进行有效的抗爆设计、风险评估和应急响应至关重要。长期以来，世界各国在爆炸效应研究方面投入了大量资源，形成了丰富的理论体系和工程实践经验。在美国，UFC 3-340-02《结构抗爆炸设计》和 TM 5-855-02《地面爆炸引起的地面运动和空气爆炸效应》是两个具有重要指导意义的规范性文件，它们提供了计算爆炸载荷参数以及评估其对结构影响的详细方法和数据。

本文旨在深入研究基于 UFC 3-340-02 和 TM 5-855-02 的爆炸压力效应。我们将探讨这两个规范在描述爆炸载荷参数方面的核心内容，重点关注自由场空气爆炸、地面反射效应、以及不同爆炸类型对压力的影响。通过对这两个规范的条文进行解读和分析，理解其背后的物理原理和经验模型，并探讨其在实际工程应用中的优势和局限性，从而为更准确地评估爆炸风险和设计防护结构提供理论支持。

一、 UFC 3-340-02 和 TM 5-855-02 的背景及主要内容

UFC 3-340-02，全称为《结构抗爆炸设计》（Structures to Resist the Effects of Accidental Explosions），是美国统一设施标准（Unified Facilities Criteria）体系下的一份关键文件，主要关注如何设计建筑物和结构以抵御意外爆炸的威胁。该规范提供了关于爆炸荷载计算、结构响应分析以及抗爆结构构件设计的详细指导。其核心在于将爆炸效应转化为可计算的荷载作用于结构上，进而进行结构安全评估和加固设计。

TM 5-855-02，全称为《地面爆炸引起的地面运动和空气爆炸效应》（Ground Motion and Airblast Effects from Surface Explosions），是美国陆军技术手册（Technical Manual）体系下的一份重要文件。该手册专注于描述地面爆炸所产生的地面运动以及空气爆炸在自由场和有地面反射情况下的效应。它提供了大量的图表和公式，用于计算不同当量、不同距离、不同起爆高度下爆炸波的超压、冲量、持续时间等关键参数。

尽管两者侧重点略有不同——UFC 3-340-02 更侧重于结构抗爆设计应用，而 TM 5-855-02 更侧重于爆炸效应的参数计算——但它们在描述爆炸压力效应方面相互关联、相互补充。UFC 3-340-02 在计算爆炸荷载时，通常会引用 TM 5-855-02 提供的爆炸参数。因此，对这两份规范的联合研究，能够更全面地理解爆炸压力效应的计算方法及其应用。

二、自由场空气爆炸压力效应的描述

自由场空气爆炸是指爆炸发生在远离地面或任何反射面的空间中。在这种理想情况下，爆炸产生的冲击波向四周均匀传播。TM 5-855-02 提供了计算自由场空气爆炸超压、冲量和持续时间的方法，这些参数是评估爆炸荷载大小和形式的关键。

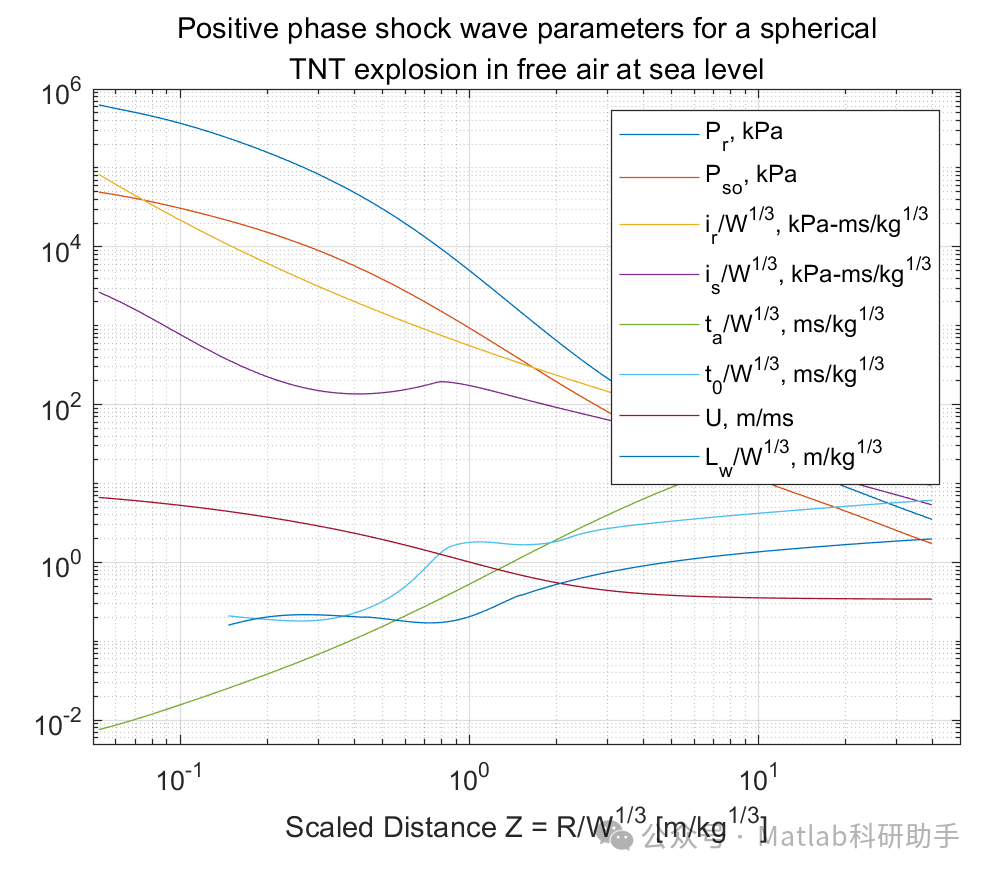

超压 (Peak Overpressure, PsoPso): 超压是指爆炸波前锋到达某点时，该点压力相对于环境大气压的增加值。TM 5-855-02 通常通过缩尺距离（Scaled Distance, ZZ）来计算超压。缩尺距离定义为距离 RR 除以爆炸当量 WW 的立方根，即 Z=R/W1/3Z=R/W1/3。通过查阅 TM 5-855-02 中的图表或使用相应的公式，可以根据缩尺距离计算出自由场超压。自由场超压随着距离的增加而迅速衰减。
冲量 (Impulse, IsoIso): 冲量是指超压随时间变化曲线下的面积，它反映了爆炸波对物体在一段时间内的作用效果。TM 5-855-02 也提供了基于缩尺距离计算自由场正相冲量（Positive Phase Impulse）的方法。正相冲量对应于超压大于零的阶段。
持续时间 (Positive Phase Duration, tdotdo): 正相持续时间是指超压从峰值衰减到环境大气压所需的时间。TM 5-855-02 同样提供了基于缩尺距离计算自由场正相持续时间的方法。

TM 5-855-02 中的计算方法基于大量的实验数据和理论推导，通过对不同当量、不同距离爆炸的实测数据进行拟合，得到了能够较好描述自由场爆炸效应的经验公式和图表。这些参数为理解爆炸波的传播规律提供了基础。

三、地面反射效应对爆炸压力效应的影响

在实际情况中，大多数爆炸发生在地面附近。地面作为重要的反射面，会对爆炸波的传播产生显著影响，形成反射波，并与入射波叠加，从而改变爆炸波的压力分布和大小。TM 5-855-02 对地面反射效应进行了详细描述，并提供了计算地面反射超压和冲量的方法。

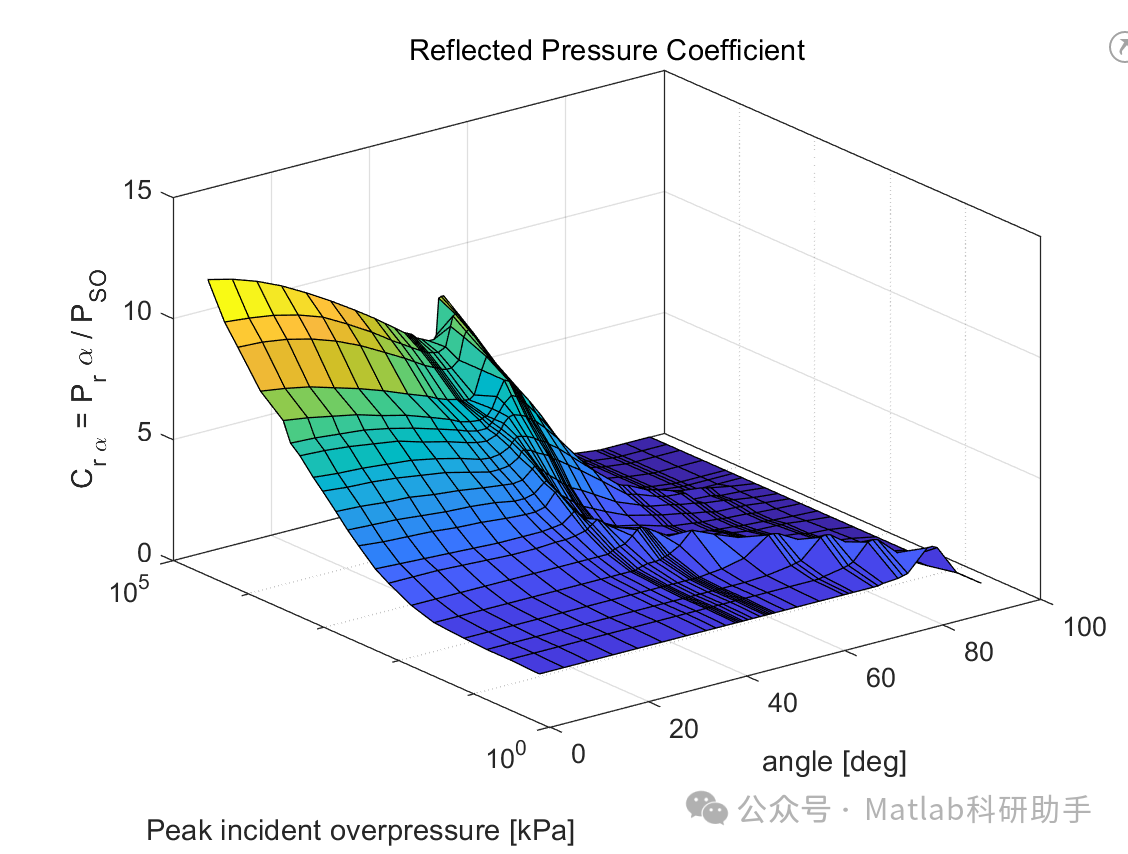

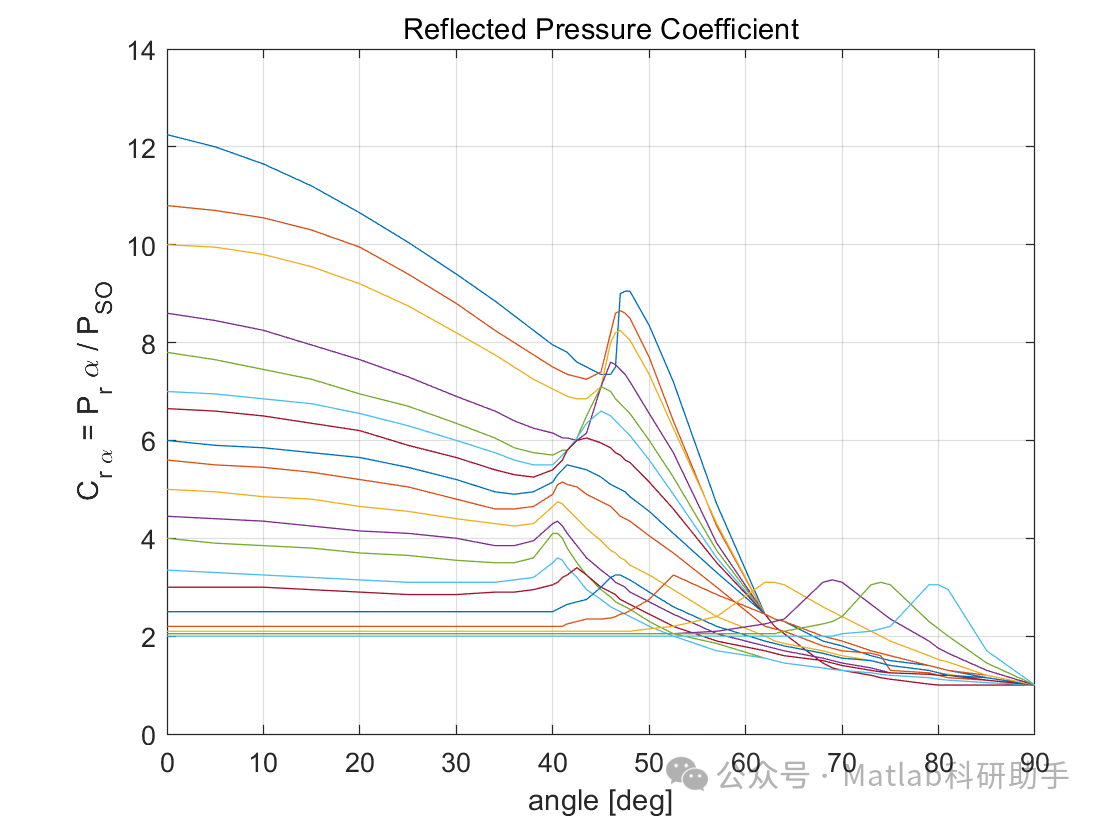

反射超压 (Reflected Overpressure, PrPr): 当爆炸波遇到地面时，会发生反射。根据入射角的不同，反射的强度也不同。对于垂直入射（即爆炸点非常靠近地面），反射波与入射波叠加，形成非常高的反射超压，理论上可以达到入射超压的八倍。对于斜入射，反射超压会随着入射角的减小而减小。TM 5-855-02 提供了计算不同入射角下反射超压与入射超压比值的图表或公式。
地面反射超压的计算: TM 5-855-02 提供了计算地面反射超压的多种方法，其中一种常用的方法是根据爆炸点到目标的距离和起爆高度，确定等效入射角，然后根据入射超压和反射系数计算反射超压。需要注意的是，反射波的形状和持续时间也会受到反射的影响。

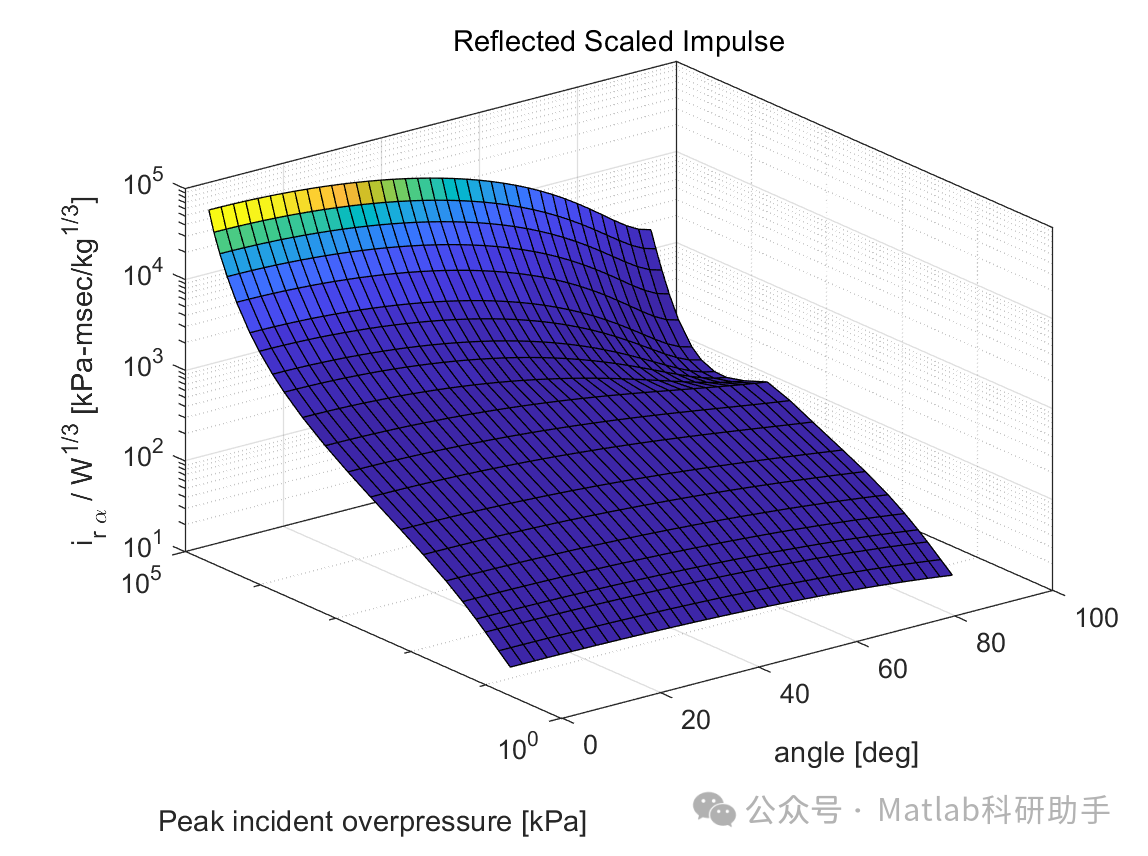

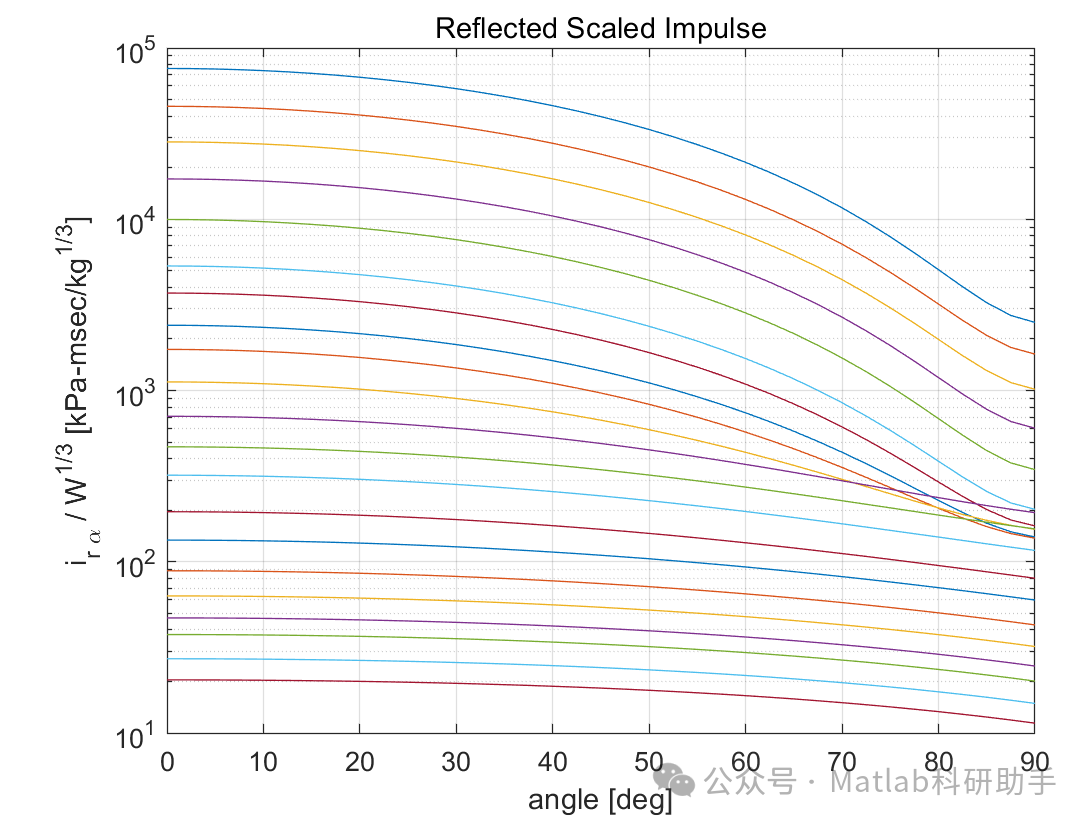

地面反射冲量 (Reflected Impulse, IrIr): 类似地，地面反射也会影响爆炸波的冲量。TM 5-855-02 提供了计算地面反射冲量的方法，通常是基于入射冲量和反射系数。

地面反射效应是爆炸载荷计算中一个非常重要的因素。忽略地面反射会导致严重低估爆炸对结构的破坏力。TM 5-855-02 对地面反射效应的详细描述和计算方法，为更准确地评估地面爆炸对结构的影响提供了重要的工具。

四、不同爆炸类型对压力的影响

爆炸类型是指爆炸物的性质及其起爆方式。不同的爆炸类型会产生不同的爆炸特性，从而影响爆炸波的压力参数。TM 5-855-02 主要关注化学炸药的爆炸效应，并对不同类型的化学炸药进行了当量换算。

爆炸当量 (Explosive Yield, WW): 爆炸当量是衡量爆炸释放能量大小的指标，通常以 TNT 当量表示。不同类型的炸药具有不同的爆炸能量密度，因此需要将其换算成等效的 TNT 当量进行计算。TM 5-855-02 提供了常见炸药的 TNT 当量换算系数。
爆炸物的形状和放置方式: 爆炸物的形状和放置方式（例如，堆积、分散、容器内）也会影响爆炸波的传播和能量分布，进而影响远场压力。TM 5-855-02 在一定程度上考虑了这些因素，例如，对于地面爆炸，假设爆炸物集中在一个点上。在更复杂的情况下，可能需要采用更高级的计算方法（如数值模拟）来精确描述爆炸效应。
爆炸类型对压力波形的影响: 不同的炸药类型和起爆方式可能会产生不同形状的压力波形。虽然 TM 5-855-02 主要提供峰值参数和简化波形（如理想正三角形波形），但在精细的结构响应分析中，了解实际压力波形可能更为重要。

理解不同爆炸类型对压力效应的影响，是准确评估爆炸风险的基础。TM 5-855-02 提供的当量换算和一些基本考虑，为初步评估提供了便利，但在面对复杂爆炸场景时，仍需结合其他更专业的爆炸力学知识。

五、 UFC 3-340-02 在爆炸荷载计算中的应用

UFC 3-340-02 主要将 TM 5-855-02 提供的爆炸参数转化为作用于结构上的荷载。它描述了如何根据爆炸点、结构的位置、以及结构表面的几何形状，计算作用在结构表面的反射压力和衍射压力。

反射压力和衍射压力: 当爆炸波遇到结构表面时，会发生反射和衍射。面向爆炸源的表面主要受到反射压力的作用，其大小取决于入射超压和入射角。侧面和屋顶等表面则受到衍射压力的作用，衍射压力随着爆炸波绕过结构而传播和衰减。UFC 3-340-02 提供了计算这些压力的简化方法和经验公式。
结构表面的荷载分布: UFC 3-340-02 描述了如何根据计算出的反射压力和衍射压力，确定作用在结构不同表面的荷载分布。通常将爆炸荷载简化为均匀分布或按一定规律变化的压力作用在结构构件上。
荷载-时间曲线: 对于结构动态响应分析，需要将爆炸荷载表示为随时间变化的函数，即荷载-时间曲线。UFC 3-340-02 通常采用简化波形（如理想正三角形或指数衰减波形）来近似表示实际爆炸波的压力随时间变化。

UFC 3-340-02 在结构抗爆设计中的核心作用是将复杂的爆炸效应转化为工程可计算的结构荷载。它将 TM 5-855-02 提供的自由场和反射压力参数作为输入，通过考虑结构几何形状和爆炸波传播特性，计算作用在结构构件上的实际荷载。

六、对两个规范的评价与展望

UFC 3-340-02 和 TM 5-855-02 作为重要的爆炸效应和抗爆设计规范，在实际工程中发挥着重要作用。它们基于大量的实验数据和工程经验，提供了相对简单易行的计算方法和数据，对于快速评估爆炸风险和进行初步抗爆设计具有很高的实用价值。

然而，也应认识到这两个规范存在一定的局限性：

经验性和简化性: 这两个规范中的许多公式和图表基于对大量实验数据的拟合，具有一定的经验性。它们通常对复杂的爆炸场景（如爆炸物分散、复杂地形、多个反射面等）进行了简化处理，可能无法精确描述所有情况下的爆炸效应。
缺乏对复杂爆炸波形的精细描述: 规范通常采用简化的荷载-时间曲线，无法完全捕捉实际爆炸波的复杂波形特征，这在进行精细的结构动力响应分析时可能存在不足。
对新型爆炸物的考虑不足: 随着科技的发展，可能会出现新型爆炸物，其爆炸特性可能与传统化学炸药不同，需要对规范进行更新和补充。
未充分考虑结构-爆炸波耦合效应: 规范通常将爆炸荷载视为外荷载作用于结构，而忽略了结构变形对爆炸波传播的反馈效应，这在某些情况下可能对计算结果产生影响。

未来，对基于 UFC 3-340-02 和 TM 5-855-02 的爆炸压力效应研究，可以从以下几个方面深化：

对规范中的经验公式和图表进行更深入的理论分析和验证，明确其适用范围和局限性。
结合数值模拟技术（如有限元法、边界元法、计算流体动力学等），对复杂爆炸场景进行更精确的模拟，并与规范计算结果进行对比验证。
研究新型爆炸物的爆炸特性，并将其纳入爆炸效应评估体系。
探索结构-爆炸波耦合效应的计算方法，提高结构动力响应分析的准确性。
结合人工智能和机器学习技术，利用大数据分析提高爆炸效应预测的精度和效率。

结论

基于 UFC 3-340-02 和 TM 5-855-02 的爆炸压力效应研究是理解爆炸荷载特性和进行抗爆设计的基础。这两个规范提供了计算自由场和地面反射条件下爆炸压力参数的重要方法和数据，并指导了如何将这些参数转化为作用于结构上的荷载。通过深入研究这两个规范的内容，我们可以更准确地评估爆炸风险，设计更安全可靠的防护结构。

然而，我们也应该认识到这两个规范的局限性，并结合现代计算方法和理论研究，不断提高爆炸效应预测和抗爆设计的能力。未来的研究应致力于弥补现有规范的不足，发展更全面、更精确的爆炸载荷计算方法，以应对日益复杂的爆炸威胁，保障人员和财产安全。对 UFC 3-340-02 和 TM 5-855-02 的持续研究和改进，将为提升我国在抗爆工程领域的水平提供重要的技术支撑。
