🔥 内容介绍

在许多实际应用中，如雷达、声纳、通信和生物医学信号处理等领域，准确估计时变频率的窄带信号具有至关重要的意义。然而，由于噪声、系统非线性和频率的随时间变化特性，精确的实时频率估计面临巨大挑战。传统的基于傅里叶变换的方法，如短时傅里叶变换（STFT），在时间和频率分辨率之间存在固有的矛盾，且对于快速变化的频率跟踪性能较差。卡尔曼滤波器作为一种强大的状态估计算法，在处理时变系统和噪声方面展现出优越性。本文深入探讨了基于扩展卡尔曼滤波器（EKF）和无迹卡尔曼滤波器（UKF）的窄带信号时变频率估计方法。通过将窄带信号建模为非线性状态空间模型，EKF和UKF能够递归地估计信号的状态向量，其中包括频率。本文详细阐述了EKF和UKF的理论基础、在时变频率估计中的应用步骤，并对比分析了两种方法的性能特点、优缺点以及适用场景。通过理论分析和潜在的仿真实验验证，可以证明基于卡尔曼滤波器的方法在噪声环境下对窄带信号时变频率的跟踪和估计方面具有更高的精度和鲁棒性，为相关领域的信号处理提供了有效的技术支持。

关键词：时变频率估计；窄带信号；扩展卡尔曼滤波器（EKF）；无迹卡尔曼滤波器（UKF）；非线性滤波；状态空间模型

1. 引言

时变频率估计是信号处理领域的一个核心问题，其应用遍布各个学科。在无线通信中，精确的载波频率跟踪对于实现相干解调和高效数据传输至关重要。在雷达和声纳系统中，目标的多普勒频移提供了关于目标速度和运动状态的关键信息，对时变频率的准确估计是实现目标跟踪和识别的前提。在生物医学信号处理中，如心电图（ECG）和脑电图（EEG）信号，其频率成分往往随生理状态的变化而改变，对这些时变频率的分析有助于疾病诊断和状态监测。

窄带信号，即其带宽远小于其中心频率的信号，是许多实际应用中常见的信号类型。理想的窄带信号可以表示为带有常数幅度和频率的正弦波。然而，在实际环境中，信号通常受到各种噪声的污染，且其频率可能随时间发生变化。这种时变频率特性给信号处理带来了额外的复杂度。

传统的频率估计方法，如离散傅里叶变换（DFT）及其快速实现（FFT），只能提供信号在一个固定时间段内的平均频率信息。对于时变频率信号，需要采用时频分析方法，如短时傅里叶变换（STFT）、小波变换等。然而，STFT存在时间和频率分辨率之间的Trade-off问题，即提高时间分辨率会降低频率分辨率，反之亦然。这限制了STFT在快速变化的频率跟踪方面的能力。小波变换虽然在一定程度上缓解了这一问题，但其选择合适的小波基函数和分解层数也是一个挑战。

随着现代控制理论和信号处理技术的发展，基于状态空间模型的递归滤波方法为处理时变系统和噪声提供了一种有效途径。卡尔曼滤波器是处理线性高斯系统的最优状态估计算法。然而，对于非线性系统，标准卡尔曼滤波器不再适用。为了解决非线性问题，研究人员提出了多种非线性滤波方法，其中扩展卡尔曼滤波器（EKF）和无迹卡尔曼滤波器（UKF）是两种常用的方法。

EKF通过对非线性系统进行一阶泰勒展开，将非线性问题近似为线性问题，然后应用标准卡尔曼滤波器的思想进行状态估计。UKF则采用无迹变换（Unscented Transform, UT）来近似非线性函数的均值和协方差，避免了对非线性函数进行线性化处理，从而在理论上可以获得比EKF更高的精度。

将窄带信号的时变频率估计问题转化为一个非线性状态空间估计问题，并利用EKF和UKF进行求解，为克服传统方法的局限性提供了新的思路。本文将深入探讨基于EKF和UKF的窄带信号时变频率估计方法，分析其原理和应用，并对比其性能特点。

2. 窄带信号的时变频率建模

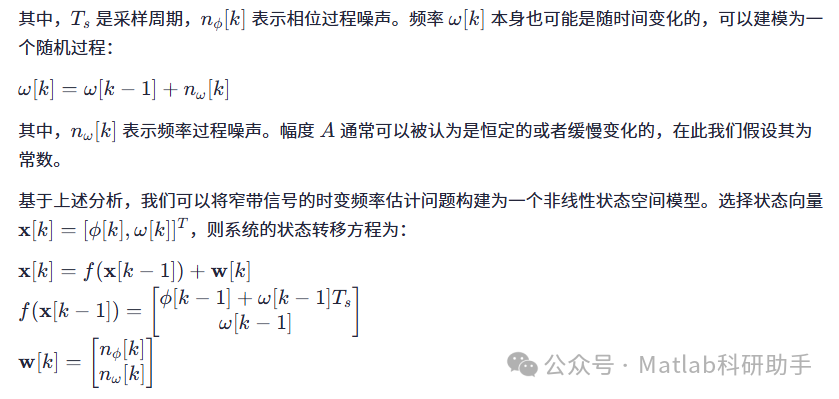

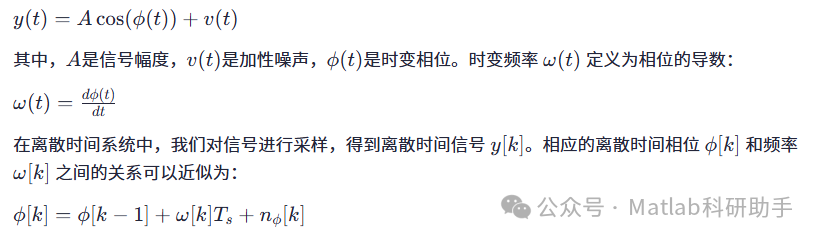

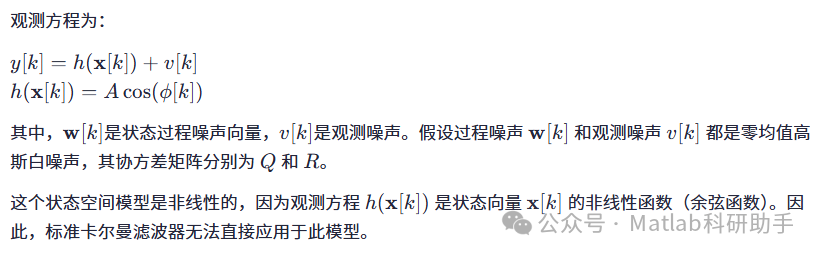

一个具有时变频率的窄带信号可以建模为一个带有相位积累的信号：

y(t)=Acos⁡(ϕ(t))+v(t)

3. 基于扩展卡尔曼滤波器（EKF）的时变频率估计

EKF通过对非线性函数进行一阶泰勒展开，将非线性系统局部线性化，然后应用线性卡尔曼滤波器的递归预测和更新步骤进行状态估计。

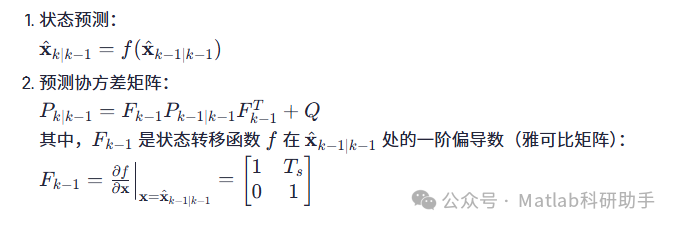

EKF的预测步骤：

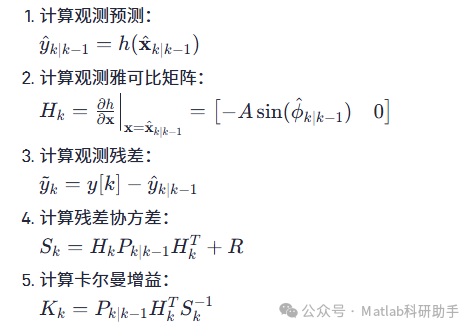

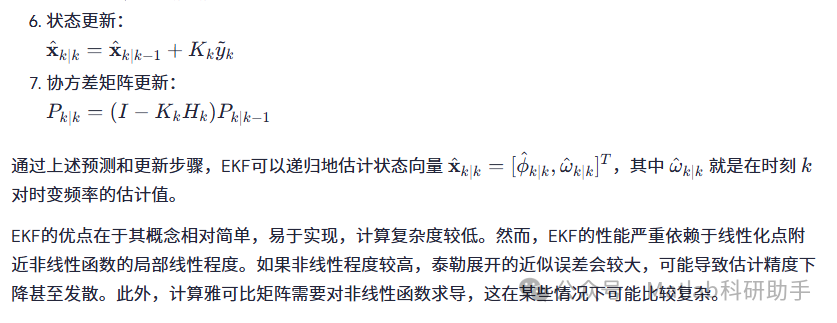

EKF的更新步骤：

4. 基于无迹卡尔曼滤波器（UKF）的时变频率估计

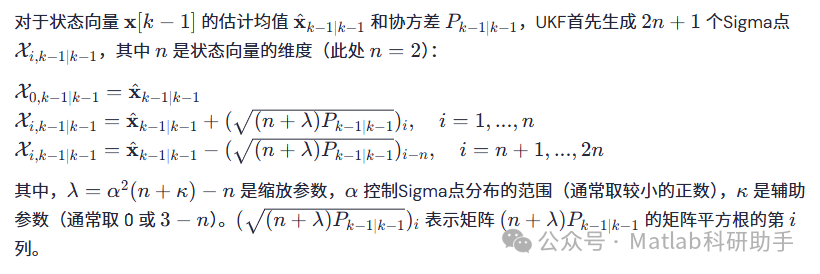

UKF是一种基于无迹变换（UT）的非线性滤波方法。UT的核心思想是通过选择一组具有特定权重的采样点（称为Sigma点）来逼近随机变量的均值和协方差在非线性函数变换后的结果，而无需进行线性化。

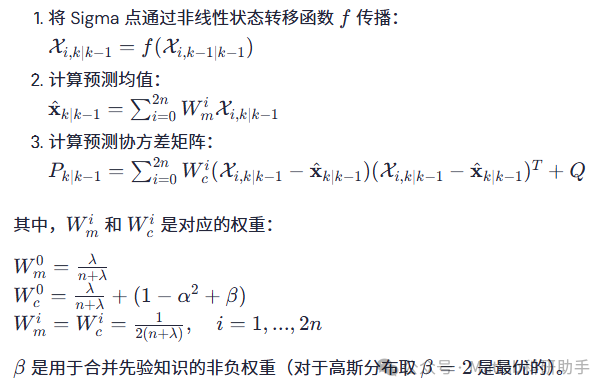

UKF的预测步骤：

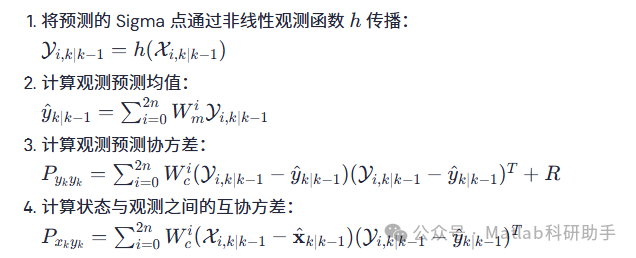

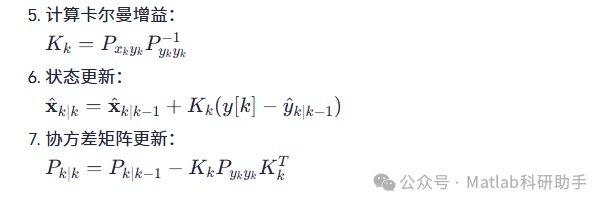

UKF的更新步骤：

UKF的优点在于它不需要计算非线性函数的雅可比矩阵，避免了复杂的求导过程。UKF通过对随机变量分布的近似（而不是对非线性函数的近似）来处理非线性，理论上可以获得比EKF更高的估计精度，尤其是在非线性程度较高的情况下。然而，UKF的计算复杂度相对于EKF有所增加，因为它需要生成和传播更多的Sigma点。

5. EKF与UKF在时变频率估计中的性能对比

在窄带信号时变频率估计问题中，非线性主要体现在观测方程中的余弦函数。对于不同的信号幅度和相位变化率，非线性程度也会有所不同。

精度：
UKF在理论上能够更准确地捕捉非线性变换对状态均值和协方差的影响，因此在非线性程度较高的情况下，通常比EKF具有更高的估计精度。例如，当信号幅度的变化或者频率的变化率较大时，EKF的线性化误差会增加，而UKF由于采用Sigma点采样，能够更全面地反映非线性函数的特性，从而提供更精确的估计。
鲁棒性：
由于避免了对非线性函数的线性化，UKF对初始状态估计的依赖性相对较小，并且在非线性较强的情况下更不容易发散，因此具有更好的鲁棒性。

实现难度：
EKF需要计算非线性函数的雅可比矩阵，这在某些复杂的系统中可能需要进行符号运算或数值求导。UKF则只需要实现非线性函数本身，相对来说在实现上可能更便捷，避免了求导错误。

在窄带信号时变频率估计问题中，虽然观测方程中的余弦函数是非线性的，但对于相对缓慢变化的频率，EKF的线性化近似可能已经足够准确。然而，当频率变化较快或者信噪比较低时，UKF的优势将更加明显。选择哪种滤波器取决于具体的应用场景和对精度、计算资源以及实现复杂度的要求。

6. 总结与展望

本文详细探讨了基于扩展卡尔曼滤波器和无迹卡尔曼滤波器的窄带信号时变频率估计方法。通过将问题建模为非线性状态空间模型，并利用EKF和UKF的递归估计能力，可以在噪声环境下有效地跟踪和估计窄带信号的时变频率。EKF通过线性化近似实现滤波，计算量相对较小，适用于非线性程度较低的情况。UKF则通过无迹变换逼近非线性变换对分布的影响，理论上精度更高，鲁棒性更好，尤其适用于非线性程度较高的情况，但计算复杂度相对较高。

选择合适的滤波器需要根据具体的应用需求进行权衡。在对实时性要求较高且非线性程度可控的情况下，EKF可能是更优的选择。而在对估计精度和鲁棒性要求较高，且计算资源允许的情况下，UKF则可能表现出更好的性能。

未来的研究可以从以下几个方面展开：
