🔥 内容介绍

车牌识别（License Plate Recognition, LPR）作为计算机视觉领域的一个重要研究方向，在智能交通、公共安全、车辆管理等诸多领域具有广泛的应用价值。近年来，随着深度学习技术的蓬勃发展，基于神经网络的车牌识别系统展现出了强大的性能。本文深入探讨了基于反向传播（Back Propagation, BP）神经网络的车牌识别系统。首先，对车牌识别的整个流程进行了梳述，包括图像采集、预处理、车牌定位、字符分割以及字符识别。重点阐述了BP神经网络在字符识别阶段的应用原理及其优势，并分析了其训练过程和关键参数。最后，讨论了当前基于BP神经网络的车牌识别系统所面临的挑战以及未来的发展方向，旨在为相关研究和应用提供理论基础和实践参考。

关键词： 车牌识别；BP神经网络；字符识别；图像处理；模式识别

1. 引言

随着全球汽车保有量的持续增长，对车辆进行有效管理和监控的需求日益迫切。车牌识别技术应运而生，它能够通过图像处理和模式识别技术，自动识别车辆的车牌号码，从而实现非接触式的车辆身份确认。车牌识别技术广泛应用于高速公路电子收费（ETC）、停车场管理、城市交通监控、治安卡口、车辆防盗等多个场景，极大地提高了交通管理效率和智能化水平。

车牌识别系统通常包含几个关键步骤：图像采集、图像预处理、车牌区域定位、字符分割和字符识别。在整个流程中，字符识别是核心环节，其准确性直接影响到整个系统的性能。传统的字符识别方法包括模板匹配、统计特征识别等，但这些方法对图像质量、光照变化、字符形变等因素较为敏感，识别率难以达到高要求。近年来，随着人工智能技术的飞速发展，神经网络，特别是BP神经网络，在模式识别领域取得了显著成就，为车牌字符识别提供了新的解决方案。

BP神经网络作为一种多层前馈神经网络，以其强大的非线性映射能力和自学习能力，在解决复杂的分类和回归问题上表现出色。将BP神经网络应用于车牌字符识别，能够有效地学习字符图像的复杂特征，提高识别的鲁棒性和准确性。本文将围绕基于BP神经网络的车牌识别系统展开论述，详细分析其各个组成部分以及BP神经网络在该系统中的核心作用。

2. 车牌识别系统流程

一个完整的基于BP神经网络的车牌识别系统主要包括以下几个核心模块：

2.1 图像采集

图像采集是车牌识别系统的首要环节，其质量直接影响后续处理的效率和准确性。采集设备通常为工业相机、监控摄像头或智能手机摄像头等。为了获取清晰的车牌图像，需要考虑多种因素，如光照条件、拍摄角度、车辆速度、图像分辨率等。在实际应用中，常采用补光、调整拍摄角度、提高帧率等技术手段来改善图像质量。

2.2 图像预处理

采集到的原始图像可能存在噪声、对比度不足、灰度不均等问题，需要进行预处理以提高图像质量，为后续的车牌定位和字符分割提供有利条件。常见的预处理技术包括：

灰度化：
将彩色图像转换为灰度图像，减少数据量，便于处理。
降噪：
使用滤波器（如中值滤波、高斯滤波）去除图像中的噪声，平滑图像。
对比度增强：
通过直方图均衡化等方法提高图像的对比度，使车牌区域更加突出。

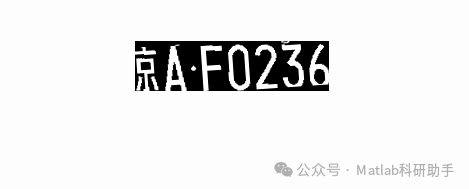

二值化：
将灰度图像转换为黑白图像，突出车牌区域和字符的轮廓，常用方法有大津法（Otsu's method）等。

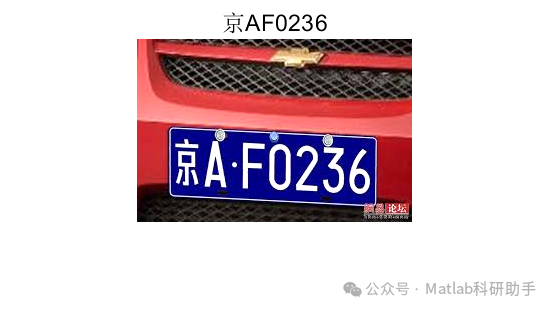

2.3 车牌区域定位

车牌区域定位是从整个车辆图像中准确地提取出车牌所在的矩形区域。这是车牌识别的关键步骤之一，定位的准确性直接影响后续的字符分割和识别。常用的车牌定位方法包括：

基于边缘检测：
利用Sobel、Prewitt、Canny等算子检测图像边缘，车牌区域通常具有丰富的水平和垂直边缘。
基于颜色特征：
利用车牌背景颜色和字符颜色的差异进行定位，例如蓝色、黄色、白色等。
基于纹理特征：
车牌区域具有特定的纹理结构，可以利用灰度共生矩阵（GLCM）、局部二值模式（LBP）等提取纹理特征进行定位。
基于机器学习/深度学习：
利用Adaboost、SVM等分类器或卷积神经网络（CNN）训练车牌检测模型，直接在图像中检测车牌区域。

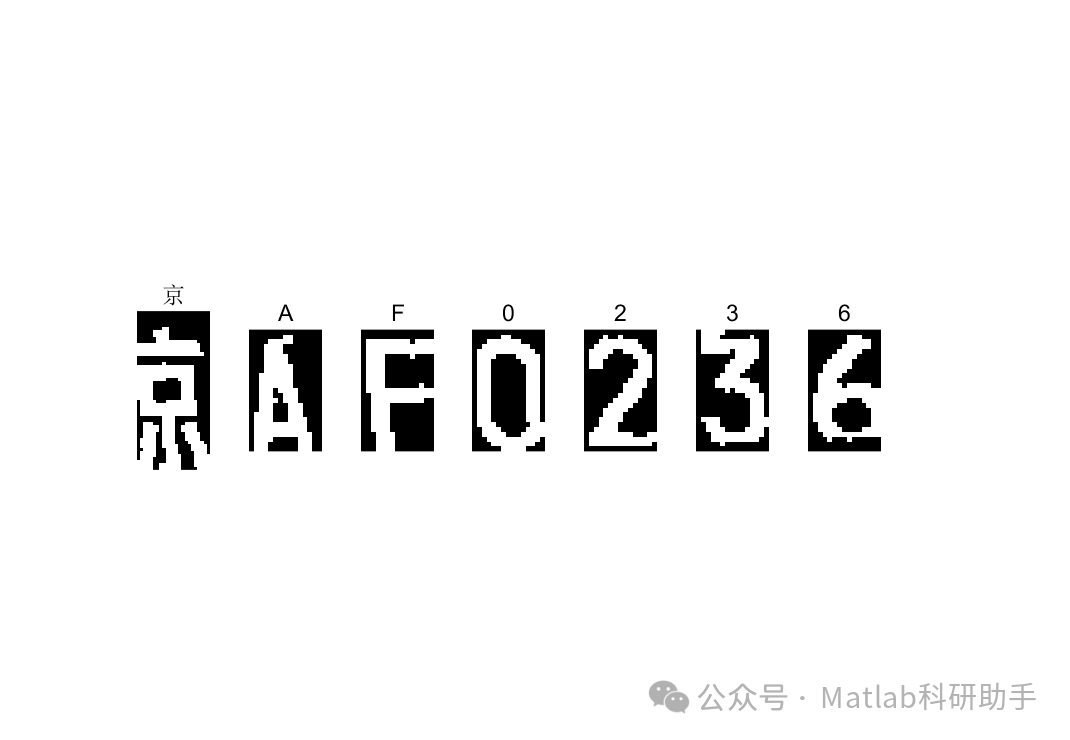

2.4 字符分割

在准确定位车牌区域后，需要将车牌区域内的每个字符分离开来，形成独立的字符图像。字符分割的准确性直接影响字符识别的成功率。常用的字符分割方法包括：

基于投影法：
对车牌区域进行水平和垂直投影，通过分析投影曲线的波谷和波峰来确定字符的边界。
基于连通域分析：
对二值化后的车牌图像进行连通域分析，将每个连通域视为一个潜在的字符，再进行筛选。
基于模板匹配：
利用标准字符模板在车牌区域内进行滑动匹配，找到与模板最相似的区域作为字符。
基于机器学习/深度学习：
训练模型来预测字符之间的分割线或直接定位每个字符的位置。

2.5 字符识别

字符识别是将分割出的字符图像识别为对应的字符（数字、字母、汉字）。这是车牌识别系统的核心和最终目标，BP神经网络在该阶段发挥着至关重要的作用。

3. 基于BP神经网络的车牌字符识别

BP神经网络是一种按误差反向传播算法训练的多层前馈网络。其基本思想是：首先将输入信号前向传播经过网络的各层，得到输出；然后计算输出与期望输出之间的误差，并将误差沿网络的连接权重反向传播，根据误差对网络的连接权重进行调整，以减小误差。这个过程反复迭代，直到网络的输出达到预期的精度。

3.1 BP神经网络结构

BP神经网络通常由输入层、隐藏层（一层或多层）和输出层组成。

输入层：
负责接收外部输入信号。在车牌字符识别中，输入层的节点数通常与字符图像的像素点数量相关，或者与从字符图像中提取的特征向量的维度相关。
隐藏层：
位于输入层和输出层之间，负责进行非线性变换。隐藏层的层数和每层的节点数需要根据具体问题进行设计，过少可能导致模型容量不足，过多可能导致过拟合和训练困难。
输出层：
负责输出网络的处理结果。在车牌字符识别中，输出层的节点数通常等于待识别字符类别的数量（例如，数字0-9，字母A-Z，以及汉字等）。每个输出节点对应一个字符类别，输出值表示输入图像属于该类别的概率或置信度。

3.2 BP神经网络在字符识别中的应用原理

将BP神经网络应用于车牌字符识别的基本原理如下：

特征提取：
虽然BP神经网络可以直接接收原始像素作为输入，但为了提高识别效率和鲁棒性，通常先对字符图像进行预处理和特征提取。常见的特征包括：像素灰度值、二值化后的像素模式、笔画特征、结构特征、傅里叶描述子、不变矩等。将提取的特征向量作为BP神经网络的输入。
训练样本准备：
构建包含大量已知类别的字符图像样本数据集。每个样本包含一个字符图像及其对应的真实类别标签。这些样本用于训练BP神经网络。
网络训练：
使用反向传播算法对BP神经网络进行训练。训练过程中，将训练样本的特征向量输入网络，计算网络的输出，并与期望输出（即真实类别标签）进行比较，计算误差。然后根据误差调整网络中各连接的权重和偏置项，使得网络对训练样本的输出逐渐逼近期望输出。常用的优化算法包括梯度下降法、随机梯度下降法（SGD）、Adam等。
字符识别：
训练完成后，将待识别的字符图像经过预处理和特征提取，得到特征向量，并将其输入到训练好的BP神经网络中。网络会根据学习到的特征，计算输入属于各个字符类别的概率。通常选择输出层具有最大输出值的节点所对应的类别作为识别结果。

3.3 BP神经网络的优势

BP神经网络在车牌字符识别中具有以下优势：

强大的非线性映射能力：
BP神经网络能够学习并表示输入和输出之间的复杂非线性关系，适用于识别具有多样性和复杂性的字符图像。
自学习能力：
通过训练，BP神经网络可以自动从大量样本中学习字符的特征和模式，无需人工设计复杂的特征提取规则。
容错性：
BP神经网络具有一定的容错性，即使输入图像存在一定的噪声或形变，也能够保持较好的识别性能。
泛化能力：
训练好的BP神经网络能够在一定程度上识别未曾见过的字符样本，具有一定的泛化能力。

3.4 BP神经网络训练过程中的关键参数

BP神经网络的训练效果受到多种参数的影响，主要包括：

学习率（Learning Rate）：
控制每次权重和偏置更新的步长。学习率过大可能导致震荡或发散，学习率过小可能导致收敛缓慢。
隐含层节点数和层数：
决定网络的容量和复杂性。需要通过实验或经验来确定合适的网络结构。
激活函数（Activation Function）：
引入非线性，常用的激活函数有Sigmoid、Tanh、ReLU等。ReLU函数在训练深度网络时通常表现更好。
训练次数（Epochs）：
整个训练数据集被用于训练的次数。过多的训练次数可能导致过拟合。
训练样本数量和质量：
训练样本的数量和多样性直接影响网络的泛化能力。样本质量（如清晰度、准确性）也对训练效果至关重要。
正则化方法：
用于防止过拟合，如L1/L2正则化、Dropout等。
优化器：
选择合适的优化算法（如SGD、Adam）可以加速收敛并提高训练效果。

4. 基于BP神经网络的车牌识别系统面临的挑战

尽管BP神经网络在车牌字符识别中取得了显著进展，但基于BP神经网络的车牌识别系统仍然面临一些挑战：

数据依赖性：
BP神经网络是一种数据驱动模型，其性能高度依赖于训练数据的数量和质量。获取大量多样化的车牌字符图像样本，特别是包含各种复杂情况（如模糊、遮挡、污损、特殊字符）的样本，是一项耗时且困难的工作。
特征提取的局限性：
BP神经网络通常需要手工提取字符特征。手工特征的鲁棒性和对复杂变化的适应性有限，难以捕捉到字符图像的所有重要信息。
对图像质量敏感：
系统的性能容易受到图像质量的影响，如光照变化、天气条件（雨、雪、雾）、拍摄角度、车辆速度等。
字符分割误差的影响：
BP神经网络的识别是基于分割出的单个字符图像进行的。如果字符分割存在误差（如分割不准确、粘连、断裂），将直接导致识别错误。
计算复杂度：
训练BP神经网络，特别是对于大型数据集和复杂网络结构，需要大量的计算资源和时间。
实时性要求：
在某些应用场景（如高速公路收费），系统需要具备较高的实时性，对处理速度有较高要求。传统的BP神经网络在处理大规模数据时可能难以满足实时性需求。
特殊字符和多国车牌：
不同国家和地区拥有不同格式和字符的车牌，识别这些特殊字符和多国车牌需要更大的训练数据集和更复杂的模型。

5. 结论与未来展望

基于BP神经网络的车牌识别系统在车牌字符识别方面展现出了良好的性能和应用潜力。其强大的非线性映射能力和自学习能力能够有效地处理复杂的字符图像。然而，系统仍然面临数据依赖、特征提取局限、图像质量敏感等挑战。

为了克服这些挑战，未来的研究方向可以集中在以下几个方面：

深度学习方法的应用：
卷积神经网络（CNN）等深度学习模型在图像特征提取方面具有显著优势，能够自动学习图像的多层次特征，无需人工设计复杂的特征。将CNN与BP神经网络结合，或者直接使用端到端的深度学习模型进行车牌识别，有望进一步提高系统的准确性和鲁棒性。
更鲁棒的车牌定位和字符分割方法：
研究更加鲁棒的车牌定位和字符分割算法，减少预处理和中间环节的误差累积。例如，利用深度学习模型进行端到端的车牌检测和字符定位。
数据增强和迁移学习：
利用数据增强技术扩充训练数据集，增加样本多样性。利用迁移学习，在已有的车牌数据集或大规模通用图像数据集上进行预训练，然后微调到特定场景下的车牌识别任务，可以减少对大规模标注数据的依赖。
多模态信息融合：
结合其他信息，如车辆颜色、车型等，进行综合判断，提高识别准确率。
硬件加速和优化算法：
利用GPU、FPGA等硬件加速技术和优化的训练算法，提高系统的处理速度，满足实时性要求。
研究针对特殊字符和多国车牌的识别方法：
开发更具通用性和适应性的模型，能够处理不同格式和字符的车牌。
