本文详细介绍了单片机开发的初步步骤，包括安装Keil软件（推荐使用Keil4），烧写程序的方法，以及如何通过编写C语言代码实现单片机点灯和按键控制点灯的闪烁功能。同时，文中还解释了电路原理和代码中的关键指令。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一.首先安装keil，教程在这里

建议安装keil4，5没有c51包，要自己打进去

Keil5英文版软件下载和安装教程 (qq.com)

Keil4中文版软件下载和安装教程 (qq.com)

注册Keil软件时出现“ TOOLS.INI: TOOLCHAIN NOT INSTALLED ”的解决办法_帥氣的胖紙鍋的博客-CSDN博客

(28条消息) keil注释打不出中文？_keil无法显示汉字_朵啦～A梦的博客-CSDN博客

二.烧程序

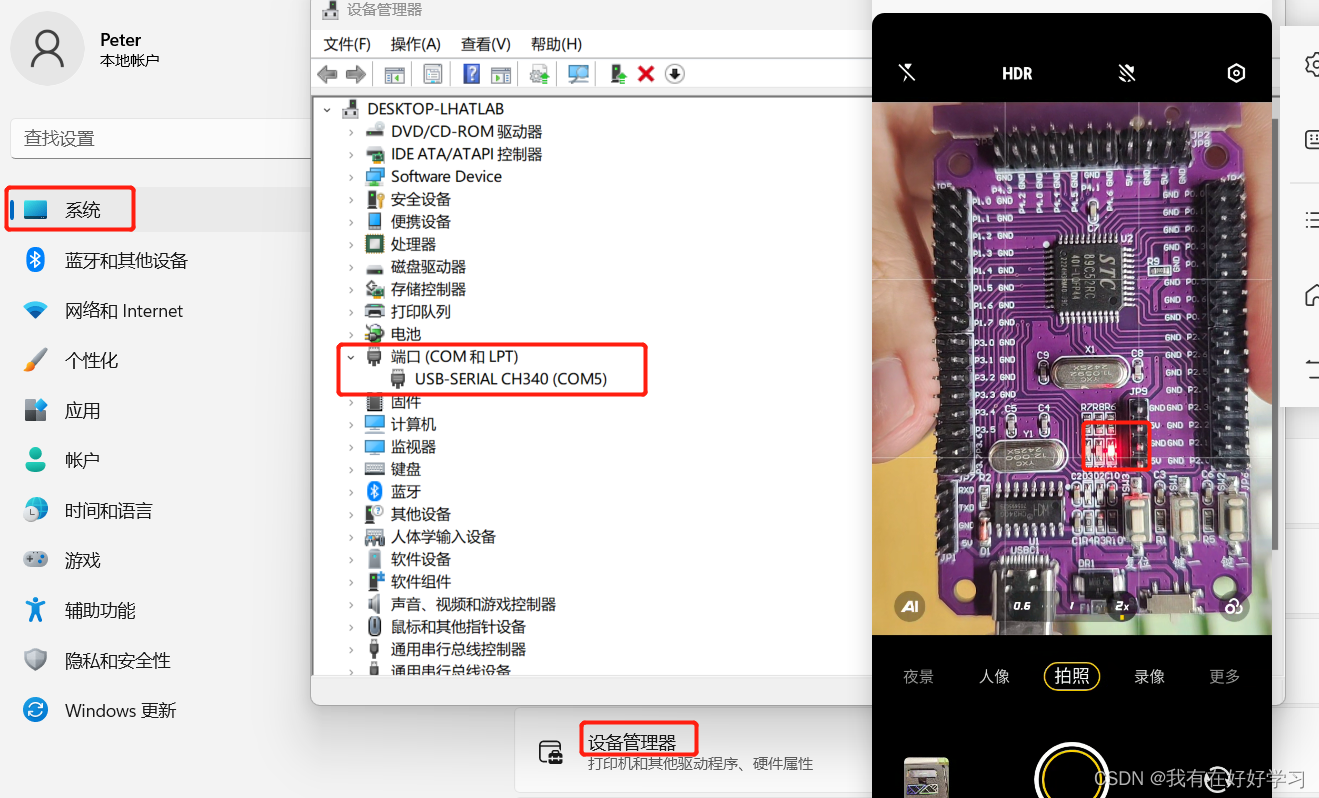

1.上电

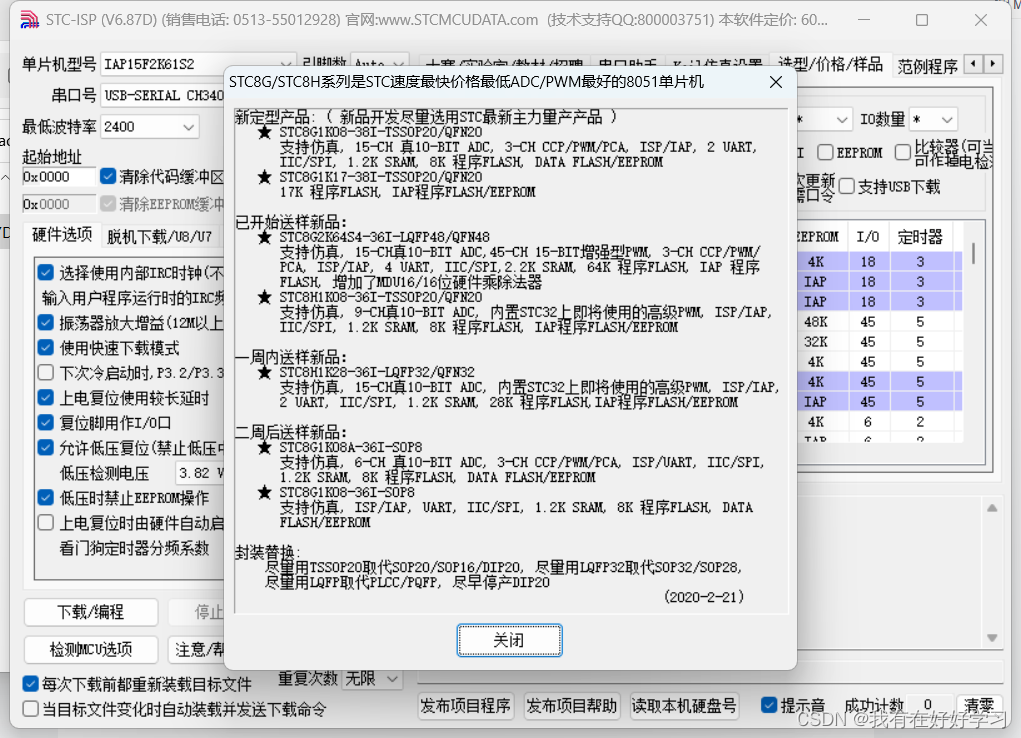

2.烧写软件

暂不提供安装包了，网上下一个

LQFP：我们用的52单片机的封装类型，看起来是方形的

打开keil开始写第一个程序：点灯

1. 创建项目工程文件夹，可以当作模板Template
2. 创建文件，取名main.c （要打开拓展名，在文件夹窗口上找 “查看”，勾选“文件拓展名”）

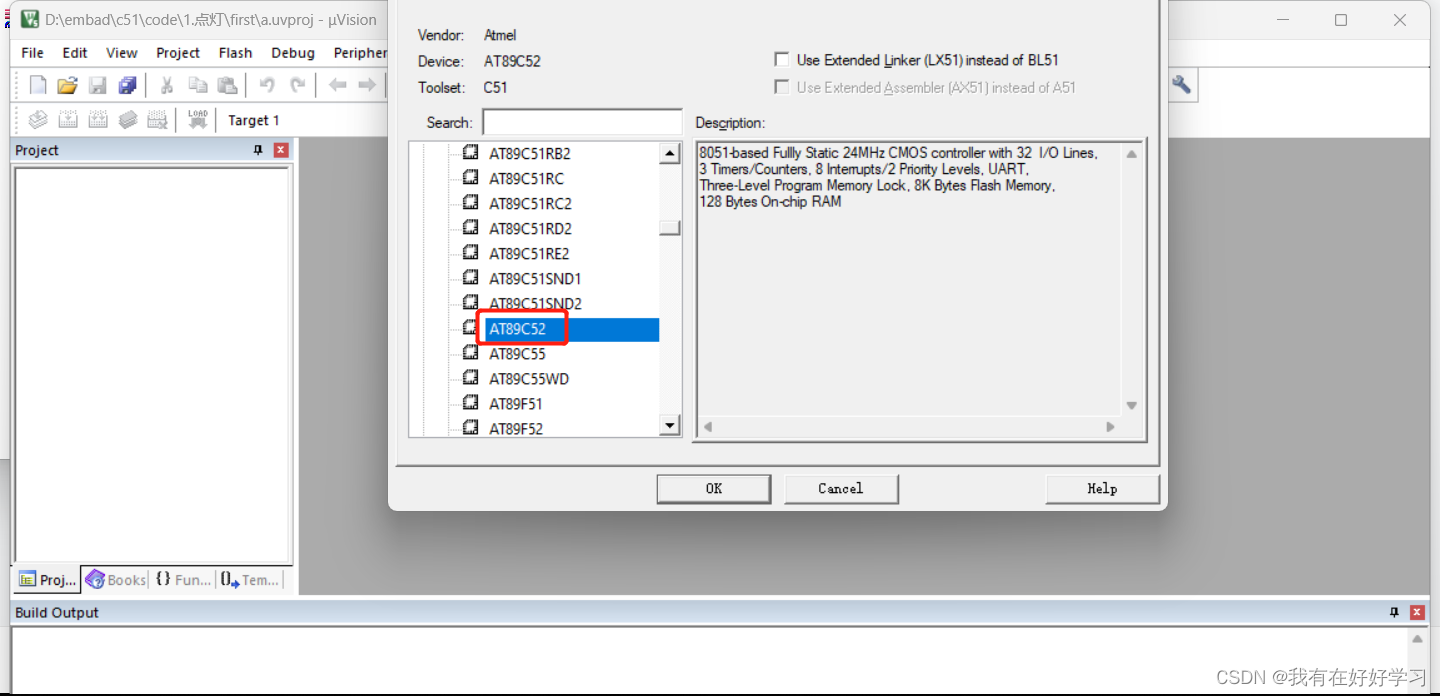

3. 进入keil主页面，工具栏project->new uVision project->选择第一步的工程文件夹位置->输入
工程名字->选择芯片类型AT89c52->会提示是否拷贝STARTUP.A51,选择是->生成了工程目录-
>在工程目录Source Group1上右键鼠标->add Exiting file to Source Group1...->选择代码文
件main.c
1. 编程，新手如果看不懂以下代码，可以忽略，这次实验只是强调开发流程

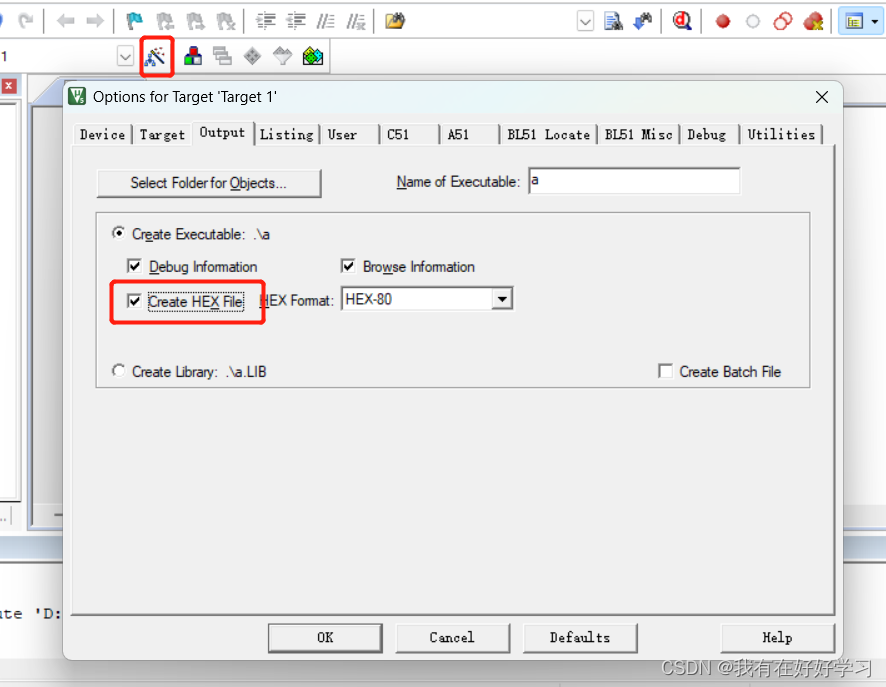

2. 编译，选择输出文件有hex

keil：ctrl + 滚轮可以调整字体大小

#include "reg52.h"
sbit led1 = P3^7;//根据原理图（电路图），设备变量led1指向P3组IO口的第7口
sbit led2 = P3^6;//根据原理图（电路图），设备变量led2指向P3组IO口的第6口
void main()
{
led1 = 0;//根据电路图，低电平点亮led
led2 = 0;
while(1);
}

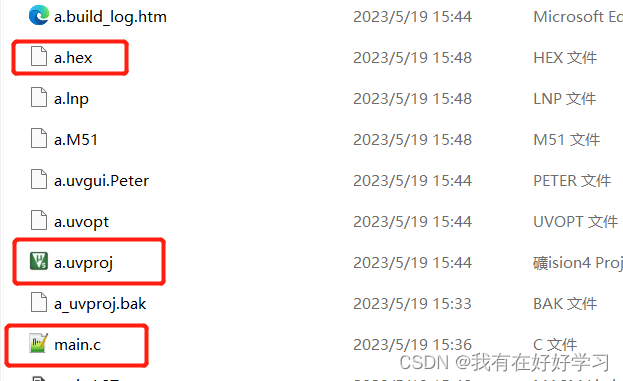

要烧录的程序，keil打开程序和原程序：

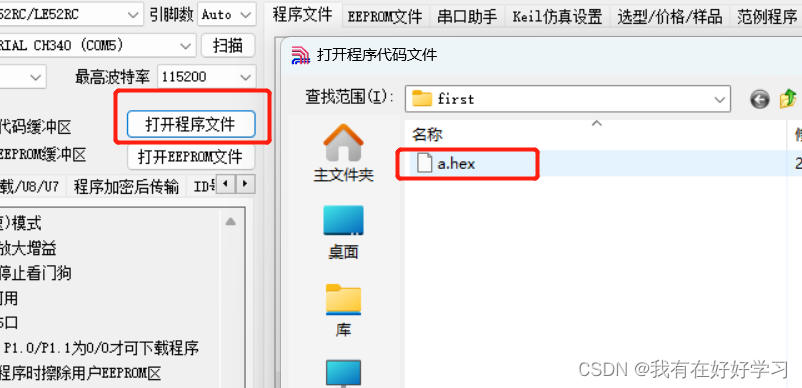

打开hex文件，然后点击“下载/编程”

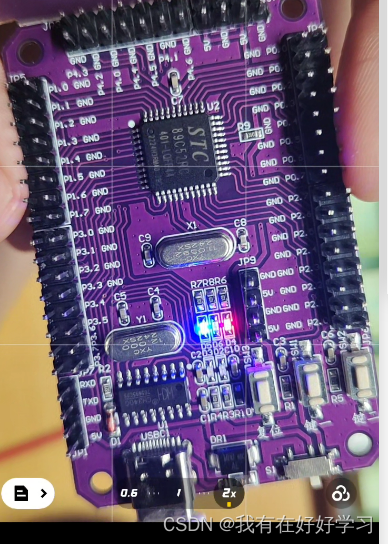

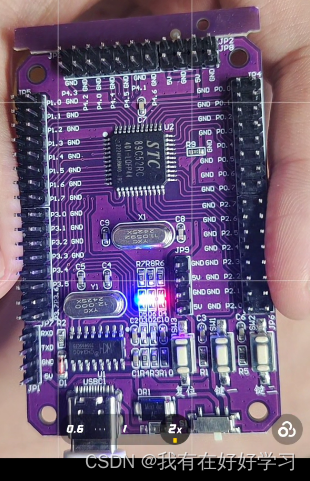

单片机重新上电后，成功点亮：蓝黄红

三.第一次点灯：

为什么灯会亮：

简单的串联电路，D4,D5,D6板子上有标记，D5一端通过电阻接5v，另外一端接着"LED1标志的线"，我
们发现在89C52RC的电路图中也有LED1的标志，是在P3的IO口组中，在P3.7引脚，所以编程让P3.7出
低电平（0）就让D5灯完成一个串联电路，所以亮

怎么写程序找到IO口呢：ANSI C

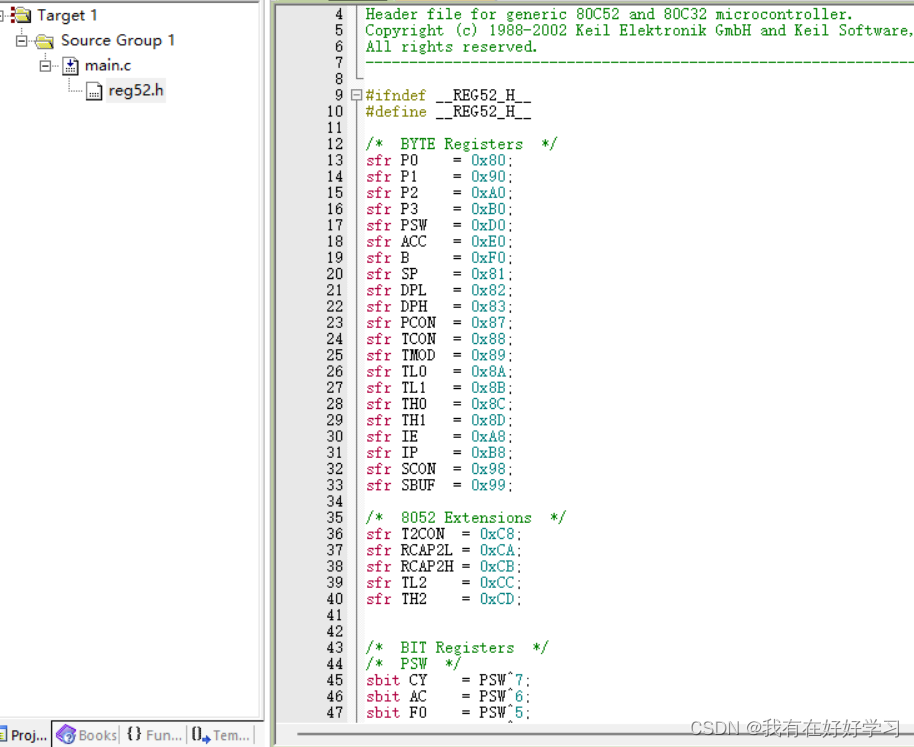

sfr“指令”: 用来直接描述硬件地址，小白先理解成“一组IO口”的起始地址中数据

sfr P0 = 0x80;

P0= 0;
怎么找到IO口的具体一个引脚呢：
sbit“指令”：对应可位寻址空间的一个位，小白先理解成“一个IO口/针脚”的地址中数据

sbit led2 = P3^6
c语言的一个字节，char型就是8位

IO 组	0针脚	1针脚	2针脚	3针脚	4针脚	5针脚	6针脚	7针脚	数值	输入/ 输出
P0	P0^0	P0^1	P0^2	P0^3	P0^4	P0^5	P0^6	P0^7	0- 低电平 1- 高电平	给变量赋值，就是输出被赋值，就是输入
P1	P1^0	P1^1	P1^2	P1^3	P1^4	P1^5	P1^6	P1^7	同上	同上
P2	P2^0	P2^1	P2^2	P2^3	P2^4	P2^5	P2^6	P2^7	同上	同上
P3	P3^0	P3^1	P3^2	P3^3	P3^4	P3^5	P3^6	P3^7	同上	同上
P4	P4^0	P4^1	P4^2	P4^3	P4^4	P4^5	P4^6	无	同上	同上

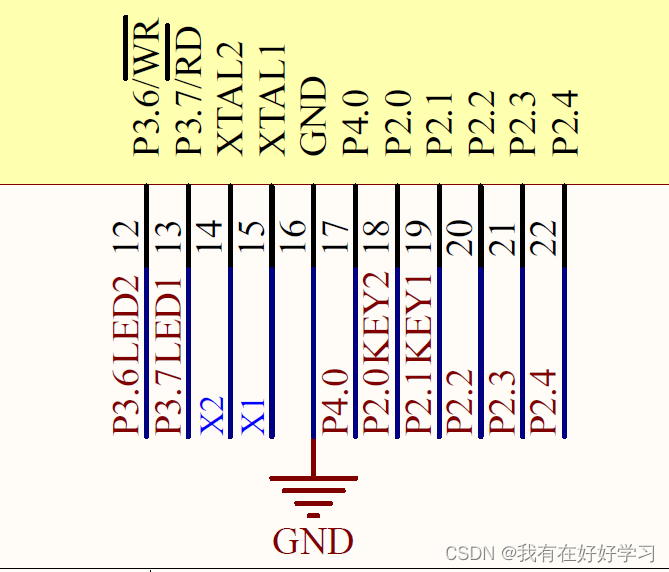

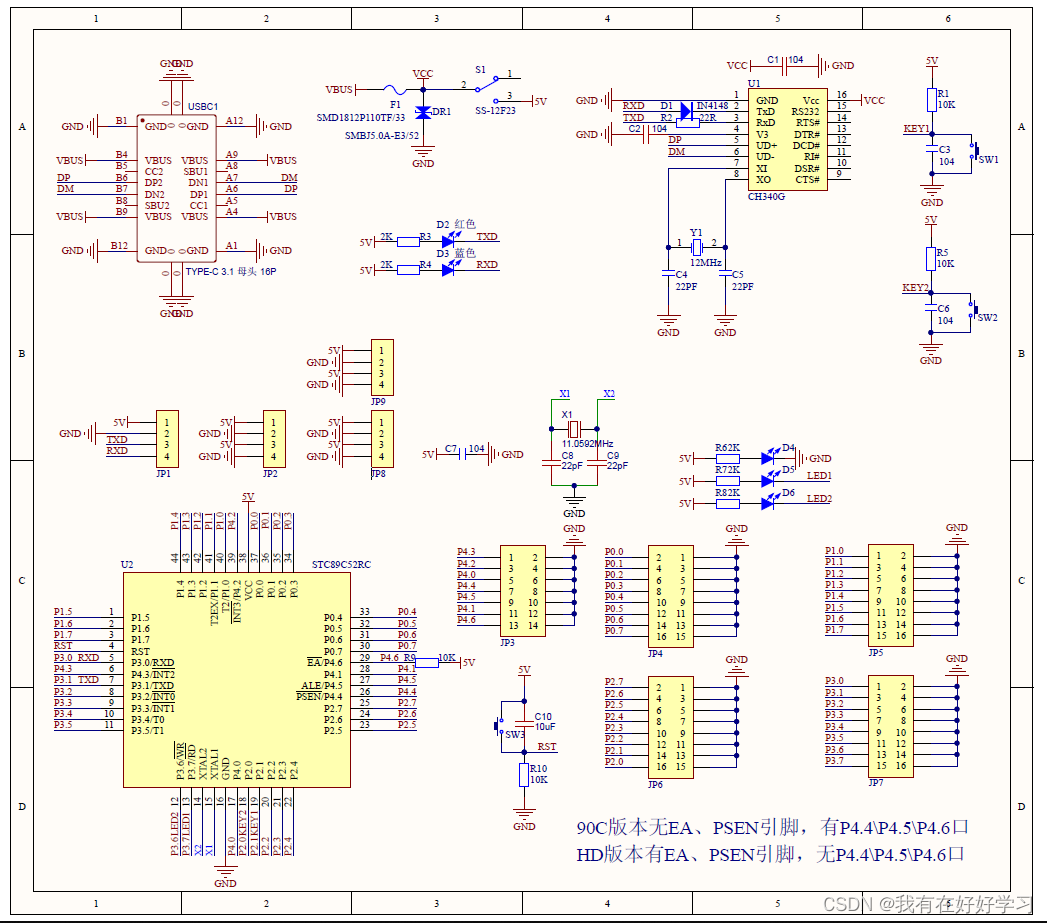

本开发板原理图

找到对应

点亮一个led

#include "reg52.h"

sbit ledOne = P3^7;

void main()
{
    //灯亮，给一个P3.7低电平
    ledOne = 0;
}

蓝红

四.按键和闪烁点灯

1.按钮点灯关灯

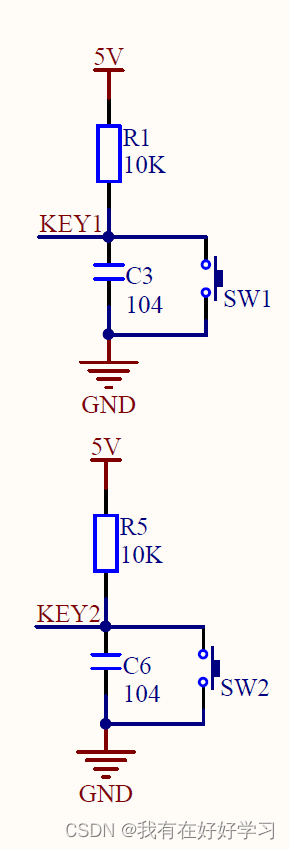

先对照原理图

发现是

key1 = p2^1;

key2 = p2^2;

低电平接地说明按钮按下

所以写下代码：while(1)循环检测

#include "reg52.h"

sbit ledOne = P3^7;
sbit key1 = P2^1;
sbit key2 = P2^0;

void main()
{
	while(1){
		if(key1 == 0){
				//灯亮，给一个P3.7低电平
				ledOne = 0;
			}
			if(key2 == 0){
				//灯灭，给一个P3.7高电平
				ledOne = 1;
			}
	}
}

2.延迟与闪烁

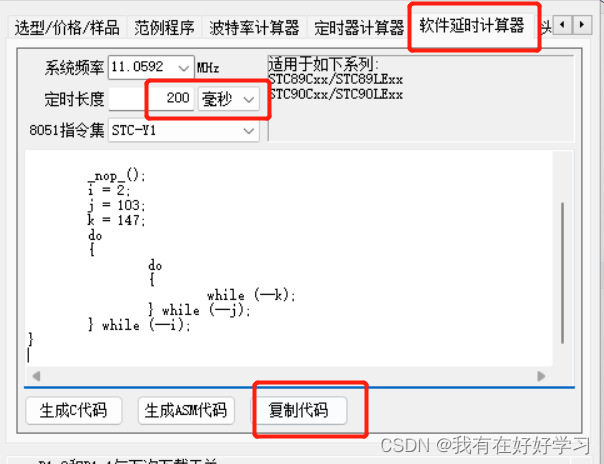

借助烧写工具

并且引入库

#include <intrins.h>

不引入也行，删掉nop那一行就行，但是会不准

ledOne = !ledOne; //反转亮灭

软件消除抖动，延迟10ms再判断一次，就知道时抖动导致还是人为按按钮，

即 if() 嵌套 delay()+if(); 这里就不写出来了

代码

#include "reg52.h"
#include <intrins.h>

sbit ledOne = P3^7;
sbit key1 = P2^1;

void Delay200ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	i = 2;
	j = 103;
	k = 147;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}


void main()
{
	while(1){
		if(key1 == 0){

				int i;
				for(i=0;i<10;i++){
					//灯亮，给一个P3.7低电平
					ledOne = 0;
					//延迟产生闪烁效果
					Delay200ms();

					ledOne = 1;
					Delay200ms();
				}
				i = 0;
			}
			if(key2 == 0){
				//灯亮，给一个P3.7低电平
				//灯灭，给一个P3.7高电平
				ledOne = !ledOne;
			}
			//消除按按钮时时长的影响
			Delay200ms();
	}
}

在业务场景比较复杂的情况下，不希望在判断里改变外设，这时使用标志位/状态位：

#include "reg52.h"
#include <intrins.h>

#define ON_STATUS  1
#define OFF_STATUS 0

sbit ledOne = P3^7;
sbit key1 = P2^1;
sbit key2 = P2^0;

void main()
{
	int ledMark = OFF_STATUS;


	while(1){
			if(key1 == 0){
				ledMark = 1;
			}
			if(key2 == 0){
				ledMark = 0;
			}

			if(ledMark ==1){
				//灯亮，给一个P3.7低电平
				ledOne = 0;
			}else{
				//灯灭，给一个P3.7高电平
				ledOne = 1;
			}

	}
}
